KMTC8 - Lautsprecher KICKER - Kostenlose Bedienungsanleitung

Produkttyp	Marine-Lautsprecherbox mit Lautsprecher
Marke	KICKER
Modell	KMTC8
Nennimpedanz	4 Ω
Empfindlichkeit (1W/1m)	92 dB
Maximale Leistung	300 Watt
Dauerleistung (RMS)	150 Watt
Gehäusedurchmesser/-breite	20,8 cm (8-3/16 Zoll)
Gehäusetiefe	28,7 cm (11-5/16 Zoll)
Gehäusehöhe (unterer Bügel)	24 cm (9-7/16 Zoll)
Gesamthöhe (inkl. Befestigung)	29,2 cm (11-1/2 Zoll)
Material	Spritzgegossenes ABS, UV-behandelt
Anwendungen	Marine, Geländefahrzeuge, Garage, usw.
Integrierter Lautsprecher	KICKER KM8 mit RGB-LED
LED-Beleuchtung	RGB, Verkabelung: Schwarz (+12V), Rot/Grün/Blau (Masse)
Montage	Auf vertikalem Rohr (Stange), schwenkbare Befestigungshalterungen
Befestigung	Edelstahlschrauben (Inbusschlüssel 1/4 Zoll)
Verkabelung	Löten mit Schrumpfschlauch empfohlen
Garantie	Gemäß Länderpolitik, Händler kontaktieren
Wartung	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Sicherheit	Hohe Lautstärke kann das Gehör schädigen. Lautstärke mit Vorsicht einstellen.
Ersatzteile	Erhältlich beim autorisierten KICKER-Händler

Häufig gestellte Fragen - KMTC8 KICKER

Wie installiere ich das KMTC8-Gehäuse an einem Rohr?

Bohren Sie ein 16 mm Loch für die Verkabelung, ausgerichtet mit der unteren Halterung. Fädeln Sie die Drähte ein, tragen Sie Schmiermittel auf die Befestigungen auf und befestigen Sie die schwenkbare Halterung. Setzen Sie das Gehäuse gegen das Rohr, installieren Sie die obere Halterung mit den Inbusschrauben und ziehen Sie den Schwenkhebel fest.

Was ist die maximale Leistung des KMTC8?

Die maximale Leistung beträgt 300 Watt, mit einer Dauerleistung (RMS) von 150 Watt.

Wie verkabele ich die RGB-LED-Beleuchtung?

Das schwarze Kabel wird an +12V angeschlossen, die roten, grünen und blauen Kabel werden an Masse angeschlossen. Kombinieren Sie die Masseleitungen, um verschiedene Farben zu erhalten. Für weitere Optionen verwenden Sie die Lichtsteuerung KMLC (separat erhältlich).

Kann dieses Gehäuse im Freien oder in Meeresumgebungen verwendet werden?

Ja, das Gehäuse ist für den Marineeinsatz ausgelegt und widersteht Spritzwasser und Witterungseinflüssen. Das ABS-Gehäuse ist UV-behandelt.

Was sind die genauen Abmessungen des KMTC8?

Breite: 20,8 cm, Tiefe: 28,7 cm, Höhe (ohne Befestigung): 24 cm, Gesamthöhe: 29,2 cm.

Wie richte ich den Lautsprecher nach der Installation aus?

Öffnen Sie den Schwenkhebel, drehen Sie das Gehäuse nach links oder rechts in die gewünschte Ausrichtung, schließen Sie dann den Hebel, um die Position zu arretieren. Ziehen Sie bei Bedarf die Flügelschraube nach.

Welches Kabel sollte ich für den Lautsprecher verwenden?

Verwenden Sie ein Lautsprecherkabel mit geeignetem Durchmesser. KICKER empfiehlt, die Verbindungen zu löten und mit Schrumpfschlauch zu schützen.

Gibt es eine Garantie auf den KMTC8?

Ja, es wird eine eingeschränkte Garantie gewährt. Kontaktieren Sie Ihren Händler oder KICKER-Vertriebspartner, um die länderspezifischen Verfahren zu erfahren.

Wie reinige ich die Lautsprecherbox?

Reinigen Sie mit einem weichen, trockenen Tuch. Vermeiden Sie Lösungsmittel oder Scheuermittel, die die Oberfläche beschädigen könnten.

Kann ich den KMTC8 an einem Quad oder Boot montieren?

Ja, das Gehäuse ist für die Montage an vertikalen Rohren ausgelegt, ideal für Boote, 4x4, Quads und andere Geländeanwendungen.

BEDIENUNGSANLEITUNG KMTC8 KICKER

Benutzerhandbuch | Deutsch

KICKER MARINE Can-Gehäuse

Autorisierter KICKER-Händler:

Kaufdatum:

Seriennummer:

Die mit KICKER KMTC-Lautsprechern bestückten Marine-Lautsprechergehäuse stellen eine perfekte Möglichkeit dar, um Ihre Musik auch in Marine- oder Powersport-Umgebungen mitzunehmen. Die Lautsprechergehäuse KMTC65 und KMTC8 sind mit den KICKER-LED-Lautsprechern KM65 und KM8 bestückt. Die ABS-Spritzgussgehäuse sind UV-behandelt, spritzwassergeschützt und wetterbeständig. Montieren Sie die Marine-Lautsprechergehäuse mit KMTC-Lautsprechern auf Ihrem Boot oder lassen Sie Ihrer Kreativität freien Lauf, indem Sie ein Paar dieser Lautsprechergehäuse in Ihrer Garage, am Überrollbügel Ihres Allrad- oder Side-by-Side-Fahrzeugs oder in einer beliebigen anderen Anwendung mit Stangenmontage befestigen.

Modell:	KMTC65
Nonimpodanz [Ω] 4 4 4
Empfindlichkeit [1 W, 1 m] 90 93 92
Spitzenleistung [Watt] 195 390 300
Dauerbelastbarkeit [Watt RMS]	65 130 150
Gehäusedurchmesser/-breite [Zoll, cm]	7; 17,8	14-1/16; 35,7	8-3/16; 20,8
Gehäuseltiele [Zoll, cm]	9-11/16; 24,6	9-11/16; 24,6	11-5/16; 28,7
Gehäuschöhe (ab Unterseite des Überrollbügels) [Zoll, cm]	8-1/4; 21	8-1/4; 21	9-7/16; 24
Gehäuschöhe (Oberkante Halterung bis Unterseite Gehäuse) [Zoll, cm]	10-1/4; 26	10-1/4; 26	11-1/2, 29,2

KMTDC6:

INSTALLATION

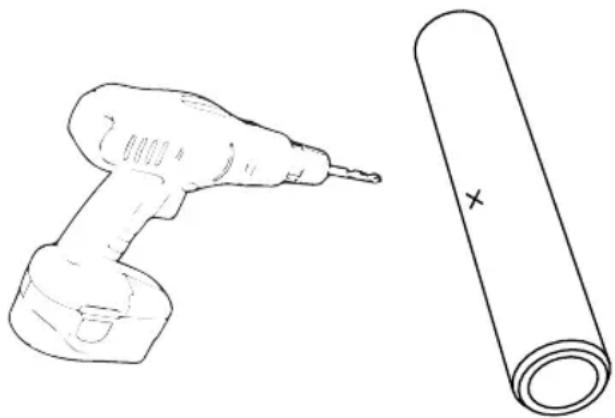

Schritt 1: Legen Sie den Befestigungsort und die Anordnung der KMTC-Lautsprechergehäuse an der Stange bzw. am Rohr fest, an der/dem Sie die Montage durchführen wollen. Je weiter entfernt voneinander Sie die KMTC-bestückten Marine-Lautsprechergehäuse anbringen, umso besser ist der Stereoeffekt – dies wird normalerweise bevorzugt. Achten Sie bei der Festlegung des besten Montagestandorts bitte auf mögliche Hindernisse und Blockaden, die bei der Montage der KTMC-Gehäuse Komplikationen verursachen könnten. Bitte denken Sie an den Verlegungsweg Ihrer Lautsprecherdrähte, weil dieser Ihren endgültigen Montageort für die Lautsprechergehäuse beeinfl ussen kann. Sie müssen am Rohr eine Verlegungsöffnung mit einem Durchmesser von 5/8 Zoll (16 mm) markieren und bohren. Die Anordnung dieser Öffnung muss mit der endgültigen Position der unteren Montagehalterung übereinstimmen, damit die von der unteren Montagehalterung kommende Verdrahtung durchgeschoben werden kann; d. h. die Öffnung muss rechtwinklig zur beabsichtigten Befestigungsrichtung der Lautsprecher und parallel zur Verdrahtung ausgerichtet sein, die von der unteren Montagehalterung her kommt. Bohren Sie direkt unten in das Rohr ein Loch, wenn die Lautsprecher waagerecht ausgerichtet sind.

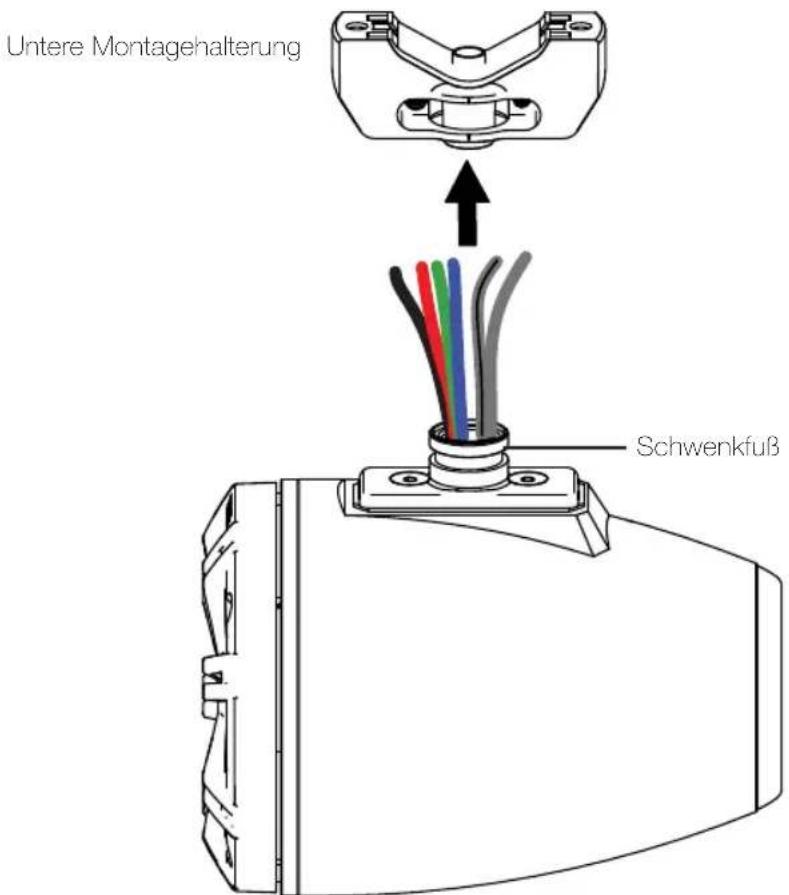

Schritt 2: Führen Sie die Lautsprecher- und LED-Anschlussdrähte durch die Unterseite der unteren Montagehalterung und weiter durch die kunststoffummantelte Öffnung in der Mitte hindurch.

WICHTIG: Sie müssen vor der Installation auf ALLE Schraubverbindungselemente eine dünne Schicht des mitgelieferten Anti-Abnutzungsgemisches aufbringen.

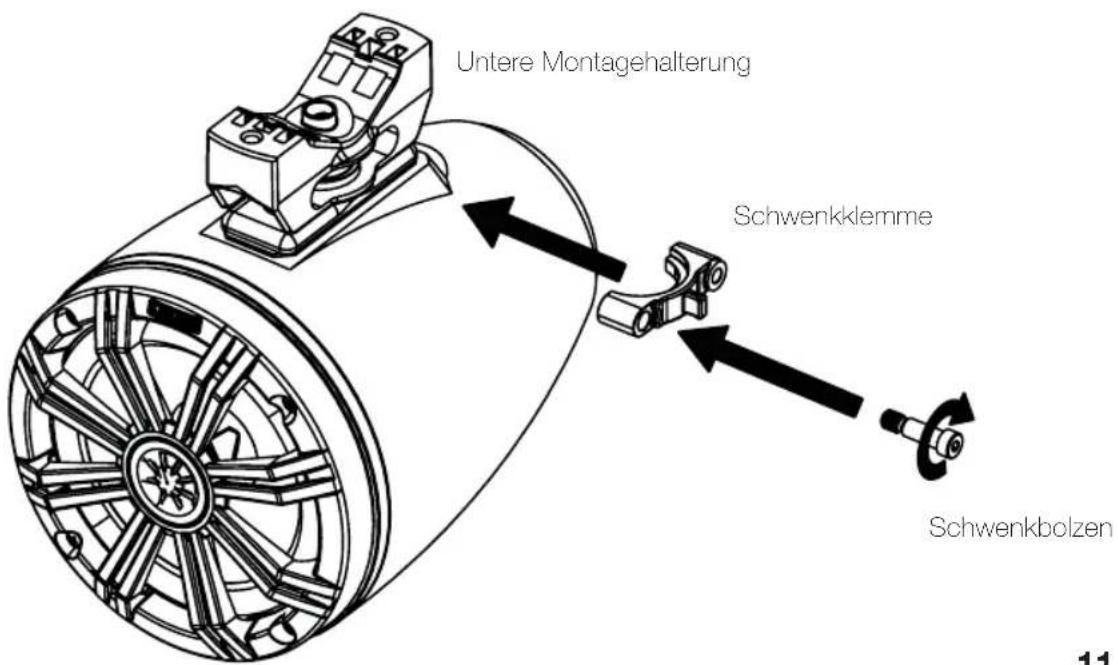

Schritt 3: Die Montageteile sind so konzipiert, dass sie bezüglich des Befestigungswinkels eine hohe Vielseitigkeit bieten, um den Schall der Lautsprecher durch Verwendung der Schwenkhebel zur Schnelljustierung auf die ideale Hörposition auszurichten. Wenn die untere Montagehalterung angebracht ist, installieren Sie die Schwenkklemme und ziehen diese mithilfe des mitgelieferten Schwenkbolzens fest. Stellen Sie dabei sicher, dass die Klemme sicher in der Nut des Schwenkfußes sitzt.

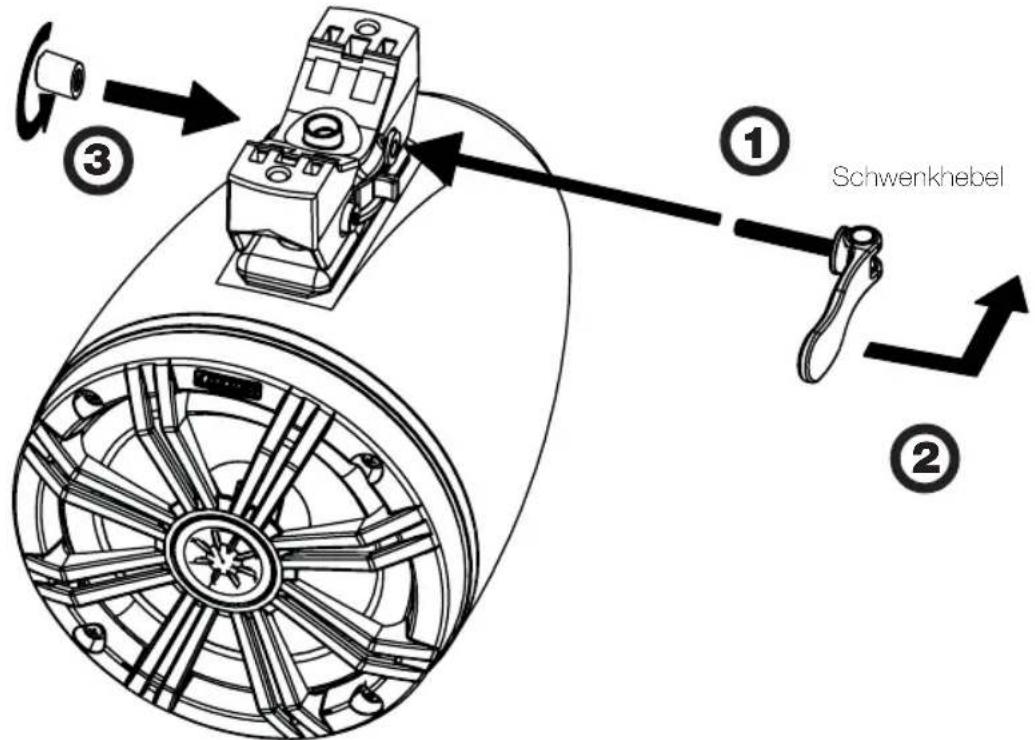

Schritt 4: Installieren Sie den Schwenkhebel teilweise, justieren Sie ihn locker (offen) so, dass sich der Hebel parallel zum Rohr befinndet und ziehen Sie den Schwenkhebel abschließend sicher am Gehäuse fest, indem Sie die mitgelieferte Flügelschraube verwenden. Wenn der Schwenkhebel sicher verriegelt beziehungsweise geschlossen ist, wird die Halterungsdrehbaugruppe festgeklemmt.

Schwenkhebel- Flügelschraube

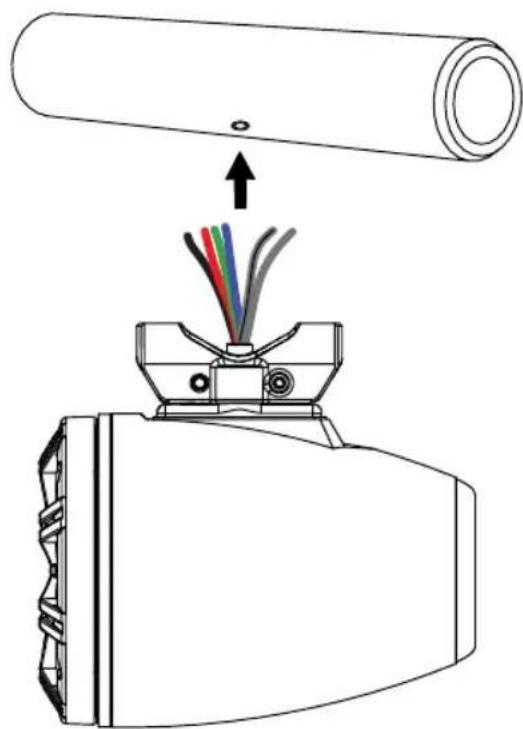

Schritt 5: Führen Sie die Lautsprecher- und LED-Anschlussdrähte durch die Öffnung hindurch, die Sie gebohrt haben, und verbinden Sie diese mit Ihrem Quellengerät oder Verstärker. KICKER empfiehlt, dass Sie die Anschlüsse verlöten und anschließend mit einem Schrumpfschlauch schützen.

Bei Verkabelung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten. Je nach Verdrahtungskonfi guration sind sieben Farben verfügbar. KICKER empfii ehltdie Verwendung der KMLC-Beleuchtungssteuereinheit (separat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.

Schwarz: + 12V

Rot: Boden

Grün: Boden

Blau: Boden

Transparent Blau: Lautsprecher +

Transparent Grau: Lautsprecher -

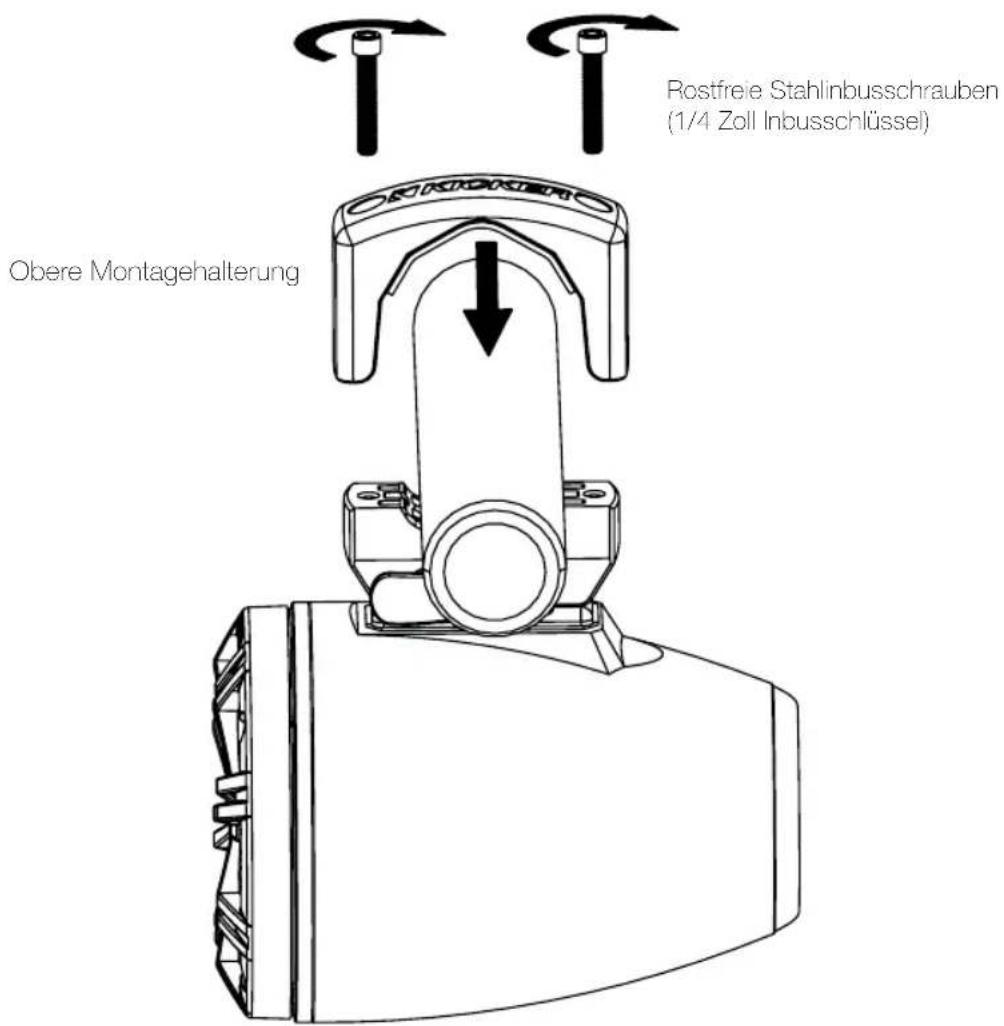

Schritt 6: Sichem Sie das Gehäuse mit der unteren und mit der oberen Montagehalterung am Turmrohr. Wenn Sie die von Ihnen gebohrte Verdrahtungsdurchgangsbohrung und die Verdrahtungshülle an der unteren Montagehalterung aufeinander ausgerichtet haben, positionieren Sie die Gehäusebaugruppe so, dass sie fest gegen das Turmrohr drückt. Sobald sie sich in Position befindet, installieren Sie mithilfe der mitgelieferten Innensechskantschrauben aus Edelstahl die obere Montagehalterung. Die entsprechende Länge des Verbindungselements müssen Sie auf Basis der Abmessungen des Turmrohrs auswählen, an dem Sie die Montage durchführen. Vergewissern Sie sich, dass das Gehäuse sicher befestigt ist, indem Sie die Spannung der am Schwenkhebel befestigten Schwenkhebel-Flügelschraube erhöhen.

Bei sicher montiertem Gehäuse beenden Sie die Installation, indem Sie den Schwenkhebel öffnen und die Baugruppe nach links oder nach rechts schwenken. Wenn Sie mit der Ausrichtung zufrieden sind, schließen Sie den Schwenkhebel, um das Gehäuse in seiner aktuellen Stellung zu verriegeln. Ziehen Sie die Flügelschraube nach, wenn das Gehäuse nicht fest genug verriegelt ist.

MODÈLE : KMTC65 | KMTDC65 | KMTC8

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörcare Verzerrungen erzeugt, schadel das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Soien Sie bei der Lautstärkoinstellung bitte vernünftig!

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lämvorschriften zu halten.

GARANTIE INTERNATIONALE
