KMTC8 - Enceinte KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte marine avec haut-parleur
Marque	KICKER
Modèle	KMTC8
Impédance nominale	4 Ω
Sensibilité (1W/1m)	92 dB
Puissance maximale	300 Watts
Puissance continue (RMS)	150 Watts
Diamètre/largeur du boîtier	20,8 cm (8-3/16 pouces)
Profondeur du boîtier	28,7 cm (11-5/16 pouces)
Hauteur du boîtier (bas de l'arceau)	24 cm (9-7/16 pouces)
Hauteur totale (fixation incluse)	29,2 cm (11-1/2 pouces)
Matériau	ABS moulé par injection, traité anti-UV
Applications	Marine, véhicules tout-terrain, garage, etc.
Haut-parleur intégré	KICKER KM8 avec LED RGB
Éclairage LED	RGB, câblage: noir (+12V), rouge/vert/bleu (masse)
Montage	Sur tube vertical (barre), supports de fixation pivotants
Fixation	Vis en acier inoxydable (clé Allen 1/4 po)
Câblage	Soudure recommandée avec gaine thermorétractable
Garantie	Selon politique du pays, contacter le revendeur
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Niveaux sonores élevés peuvent endommager l'ouïe. Régler le volume avec prudence.
Pièces détachées	Disponibles auprès du revendeur agréé KICKER

FOIRE AUX QUESTIONS - KMTC8 KICKER

Comment installer le boîtier KMTC8 sur un tube ?

Percez un trou de 16 mm pour le câblage, aligné avec le support inférieur. Enfilez les fils, appliquez du composé antigrippant sur les fixations, puis fixez le support pivotant. Placez le boîtier contre le tube, installez le support supérieur avec les vis Allen, et serrez le levier pivotant.

Quelle est la puissance maximale du KMTC8 ?

La puissance maximale est de 300 Watts, avec une puissance continue (RMS) de 150 Watts.

Comment câbler l'éclairage LED RGB ?

Le fil noir est connecté au +12V, et les fils rouge, vert et bleu sont reliés à la masse. Combinez les fils de masse pour obtenir différentes couleurs. Pour plus d'options, utilisez la commande d'éclairage KMLC (vendue séparément).

Peut-on utiliser ce boîtier en extérieur ou en milieu marin ?

Oui, le boîtier est conçu pour une utilisation marine et résiste aux projections de liquides et aux intempéries. Le boîtier ABS est traité anti-UV.

Quelles sont les dimensions exactes du KMTC8 ?

Largeur: 20,8 cm, Profondeur: 28,7 cm, Hauteur (sans fixation): 24 cm, Hauteur totale: 29,2 cm.

Comment orienter le haut-parleur après installation ?

Ouvrez le levier pivotant, faites pivoter le boîtier à gauche ou à droite selon l'orientation souhaitée, puis refermez le levier pour verrouiller la position. Si nécessaire, resserrez la vis à ailettes.

Quel type de câble utiliser pour le haut-parleur ?

Utilisez un câble de haut-parleur de diamètre adapté. KICKER recommande de souder les connexions et de les protéger avec une gaine thermorétractable.

Y a-t-il une garantie sur le KMTC8 ?

Oui, une garantie limitée est offerte. Contactez votre revendeur ou distributeur KICKER pour connaître les procédures spécifiques à votre pays.

Comment nettoyer l'enceinte ?

Nettoyez avec un chiffon doux et sec. Évitez les solvants ou produits abrasifs qui pourraient endommager la surface.

Puis-je monter le KMTC8 sur un quad ou un bateau ?

Oui, le boîtier est conçu pour être monté sur des tubes verticaux, parfait pour les bateaux, 4x4, quads et autres applications tout-terrain.

MODE D'EMPLOI KMTC8 KICKER

Manuel d'utilisation | Française

Boîters pour haut-parleurs verticaux

KICKER MARINE

MODEL: KMTC65 | KMTDC65 | KMTC8

Authorized KICKER Dealer:

Purchase Date:

Serial Number:

Distributeur KICKER agréé :

Date d'achat :

Numéro de série :

Les boîtiers marins équipés de haut-parleurs KICKER KMTC sont le moyen idéal d'intégrer votre musique dans votre environnement nautique ou de sports mécaniques. Le KMTC65 et le KMTC8 sont équipés des haut-parleurs à LED KICKER KM65 et KM8. Les boîtiers ABS moulés par injection sont traités contre les UV, et résistants aux projections de liquides et aux intempéries. Montez les boîtiers marins équipés de haut-parleurs KMTC sur votre bateau ou soyez plus créatif en installant une paire dans votre garage, sur votre 4x4, sur votre tout-terrain biplace, ou encore dans toute autre application montée sur barre.

Modèle:	KMTC65
Impédance nominale [Ω] 4 4 4
Sensibilité [1 W, 1 m] 90 93 92
Puissance maximale [Watts] 195 390 300
Puissance continue [Watts RMS]	65 130 150
Diamètre/largeur du boîtier [po, cm]	7, 17,8	14-1/16, 35,7	8-3/16, 20,8
Profondour du boîtier [po, cm]	9-11/16, 24,6	9-11/16, 24,6	11-5/16, 28,7
Hauteur du boîtier (depuis le bas de l'arceau) [po, cm]	8-1/4, 21	8-1/4, 21	9-7/16, 24
Hauteur du boîtier (du haut de la fixation au bas du boîtier) [po, cm]	10-1/4, 26	10-1/4, 26	11-1/2, 29,2

KMTDC65

INSTALLATION

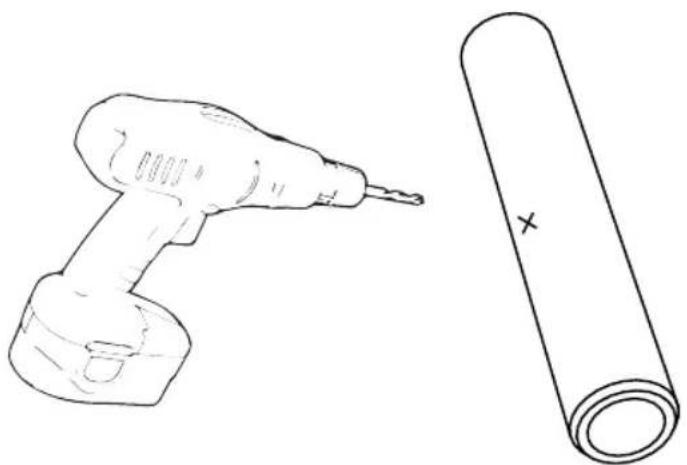

1ère étape : déterminer l'emplacement et le positionnement des boîtiers KMTC sur le tuyau ou la conduite où ils seront montés. Une bonne répartition des boîtiers marins équipés de haut-parleurs KMTC permettra d'obtenir une meilleure performance stéréo, et devrait être privilégiée. Lorsque vous décidez des meilleurs emplacements de montage, veillez bien à trouver tous les obstacles ou les obstructions qui pourraient compliquer ce montage. N'oubliez pas l'acheminement des fi ls de vos haut-parleurs car ceux-ci peuvent affecter l'emplacement du montage fi nal de vos boîtiers. Il vous faudra marquer puis percer un trou d'acheminement des fi ls de 16 mm de diamètre. L'emplacement du trou doit être aligné sur la position fi nale du support de fi xation inférieur de sorte que les fi ls provenant du support de fi xation inférieur puissent passer au travers ; c'est à dire que le trou doit se trouver à 90° par rapport au sens des haut-parleurs et être aligné avec les fi ls provenant du support de fi xation inférieur. Si les haut-parleurs sont alignés sur l'horizon, vous devez percer un trou directement en bas du tube.

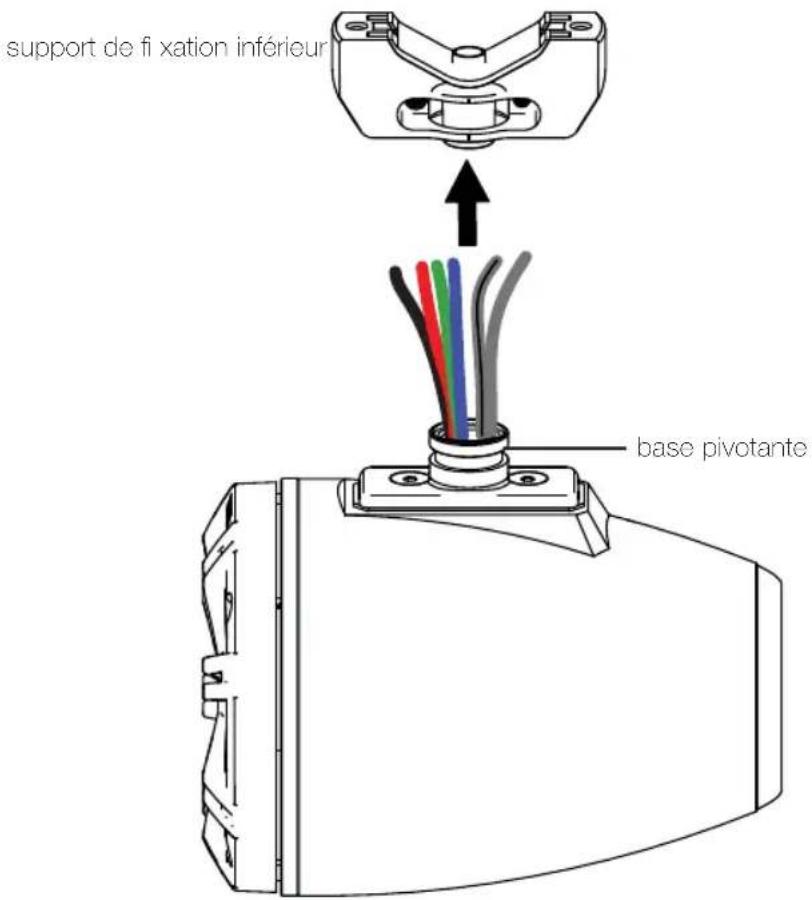

2ème étape : enfiler les fils du haut-parleur et le câble LED en bas du support de fixation inférieur puis les faire passer dans le trou doublé de plastique au centre.

IMPORTANT : vous devez appliquer une fine couche de composé antigrippant sur TOUTES les fixations fi letées avant l'installation.

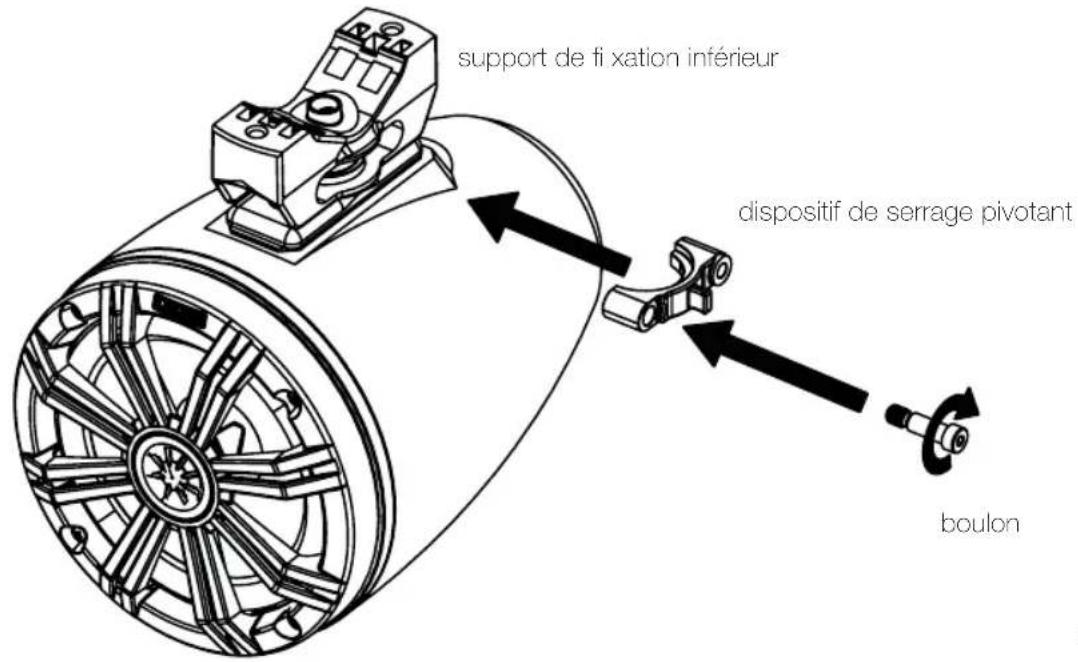

3ème étape : la conception du matériel de montage permet une certaine polyvalence concernant la position angulaire pour diriger la sortie du haut-parleur vers la position d'écoute idéale à l'aide du levier pivotant à réglage rapide. Avec le support de fixation inférieur en place, installer le dispositif de serrage pivotant et le serrer minutieusement à l'aide du boulon inclus, en veillant à ce que le dispositif de serrage s'enclenche dans les rainures de la base pivotante.

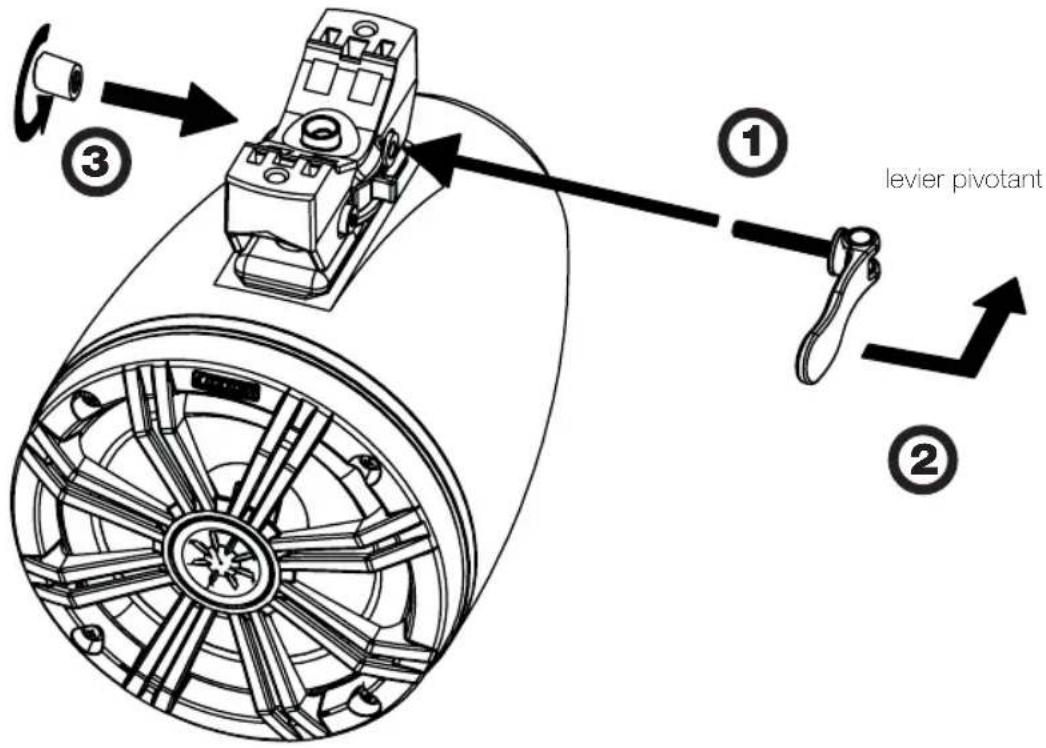

4ème étape : installer partiellement le levier pivotant, en le réglant pour qu'il soit desserré (ouvert) lorsque le levier est parallèle au tube puis terminer en fi xant fermement le levier pivotant sur le boîtier en utilisant la vis à ailettes incluse. Une fois le levier pivotant verrouillé ou fermé, l'ensemble de rotation ou support sera bien serré.

vis à ailettes du levier pivotant

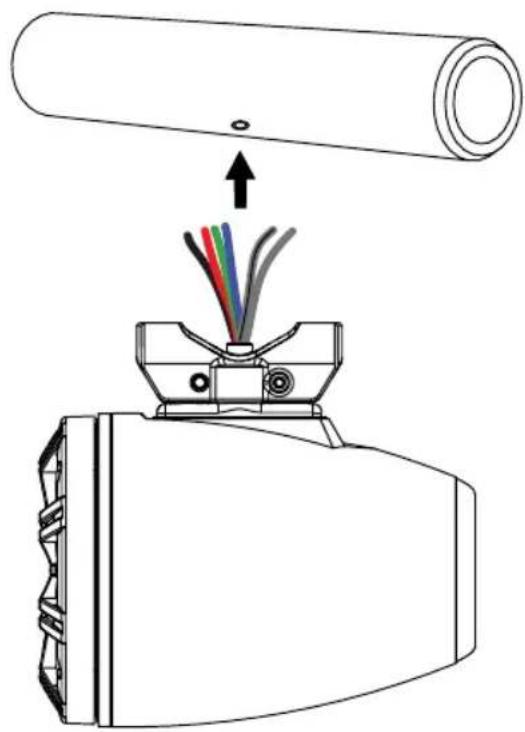

5ème étape : faire passer le câblage de haut-parleurs et LED dans le trou que vous avez percé et les brancher à votre unité source ou à l'amplifi cateur. KICKER recommande de souder les connexions et de les sécuriser avec une gaine thermorétractable.

En cas de câblage d'éclairage RGB, le fi I noir est à +12 V et les fi ls rouge, vert et bleu sont reliés à la masse. Raccorder et combiner les fi ls de prise de terre pour obtenir une couleur différente. Il existe sept couleurs disponibles, selon votre confi guration de câblage. KICKER vous recommande d'utiliser la commande d'éclairage KMLC (vendue séparément) pour davantage de couleurs, de motifs et d'effets spéciaux.

Noir: + 12V

Rouge: Terre

Vert: Terre

Bleu: Terre

Bleu transparent: Haut-parleur +

Gris transparent: Président -

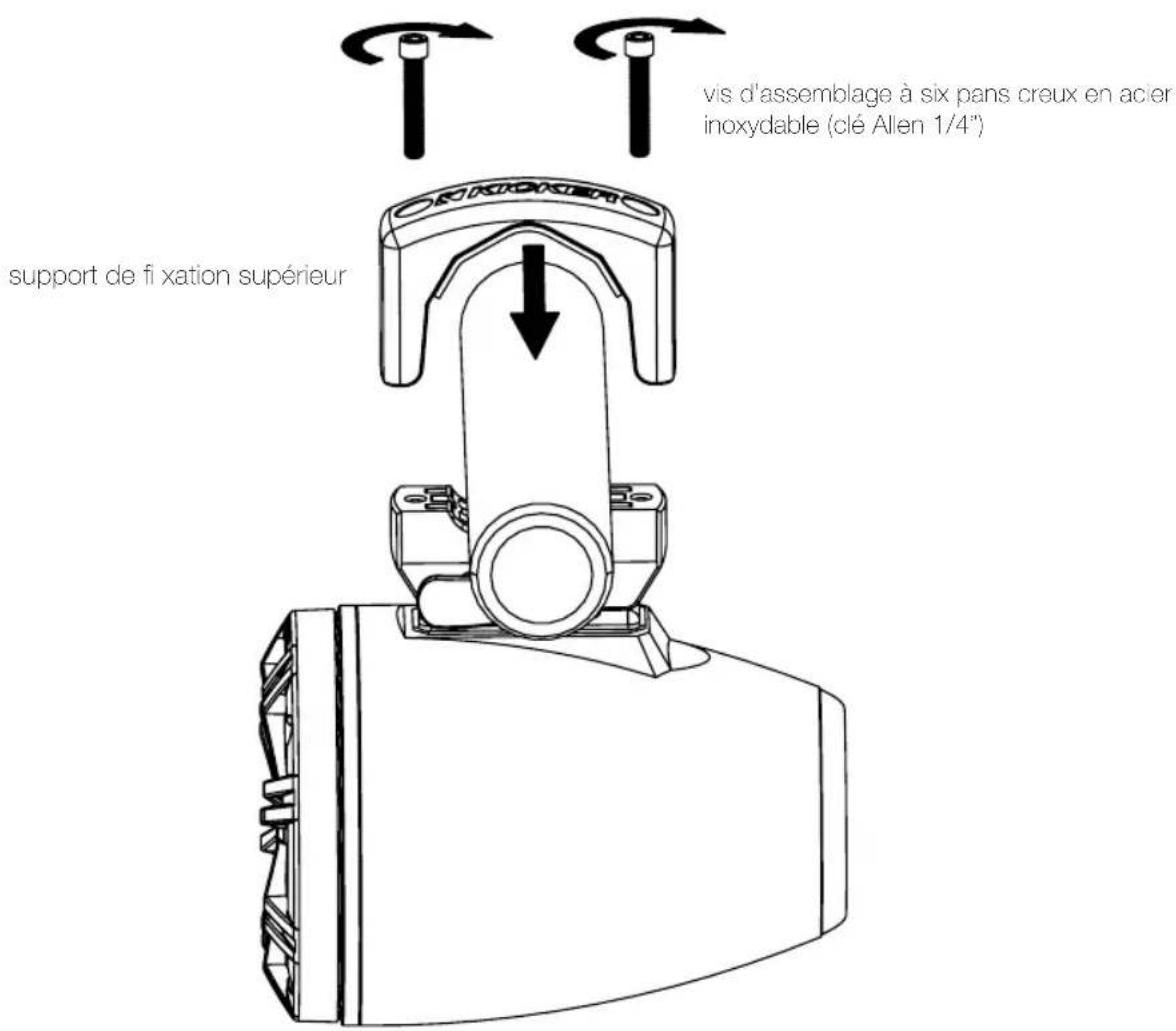

6ème étape : fixer le boîtier au tube vertical avec les supports de fixation supérieur et inférieur. En alignant le trou de dégagement que vous avez percé et le faisceau de câblage sur le support de fi xation inférieur, placer l'ensemble du boîtier de sorte à ce qu'il soit bien positionné contre le tube vertical. Une fois en place, installer le support de fi xation supérieur en utilisant les vis en acier inoxydable à tête six pans creux fournies. Vous devrez choisir la fi xation de longueur appropriée en fonction de la taille du tube vertical sur lequel vous effectuez le montage. Veiller à ce que le boîtier soit bien fi xé en augmentant la tension de la vis à ailettes du levier pivotant.

Une fois le boîtier fermement fi xé, vous pouvez fi nir en ouvrant le levier pivotant et en faisant pivoter l'ensemble à gauche ou à droite. Lorsque vous êtes satisfait de l'orientation, fermer le levier pivotant afi n de verrouiller le boîtier en place. Si le boîtier n'est pas suffi samment serré, resserrer la vis à ailettes.

ACOUSTICS LIMITED WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parlours KICKER ont la capacité de produire des niveaux sonoros pouvant endommager l'ouile de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouile que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouile de façon irréversible. Réglez le volume en faisant prevue de bon sens!
