BEDIENUNGSANLEITUNG Q-Class 41QSS654 KICKER
Benutzerhandbuch | Deutsch
QSS-KOMPONENTENSYSTEM
Handbuch für das QSS-KOMPONENTENSYSTEM
QSS67 / QSS65
Autorisierter KICKER-Händler:
Kaufdatum:
Lautsprecher-Modellnummer:
Die KICKER QSS-Komponentenserie bietet in Fahrzeugen eine unübertroffene Klangtreue. Unabhängig davon, ob Sie das Multi-Speaker-Subwoofer-Surroundsystem neu embauen oder einfach nur aufrüsten, die QSS-Komponentensysteme bielen die beste Klangpalette, die derzeit erhältlich ist.
Frequenzweiche
| Zobel Impedanzkorektur zu Ebnung des Impedanznotzworks |
| Mylar Kondensatoren und Luftkerninduktoren vom audiophilon Grad |
| Zweifach-Verstärkung möglich |
| Asymmetrisches Kreis-Design |
| Kühlblech aus gebürsletem Aluminium |
| Ausbalanciero Hochlönerdämlung |
| Gekühlte Widerstände für erhöhte Beastbarkeit |
| Zugewesene Dämpfungsjumper (0, +3 oder +6 cBi) für einen sauberen Anschluss mit geringerem Widerstand |
| Beleuchteter Hochtönerschutz |
Tieftöner
| Das revolutionäre Surround Design maximiertdän Konusbereich und behält die Standard-Ausschnittgröße bei |
| Kupfer Kurzschlussringring am Polstück zur Vorringerung der Vorzerung |
| Kupfer-verkleidete Aluminiumspulenwicklung |
| Sehr halloare spirallörmige Lahnführung, gewebt durch die Duo-Wave Spinne |
| Stärkster verfügbarer Gussaluminiumkorb, der den Magnetismus erhöht |
| Vernickete, federbelastete Kennen |
Hochtöner
| Gepresstes Polyfil, das hinter der Membran eingefügt ist, dient der akustischen Dämpfung |
| Duale Neodym Magnete mitabstimmbarer Entlüftung |
| Mebran aus DuPont-Tetoren-Vorbundstoff |
| Versiegelte und abgestimmte Kammer |
| Kupfer-vorkleidete |
| Aluminiumspulenwicklung |
| Akustischer Hohlraum mit Magnet gekoppelt, um interne Reflexionen zu vermeigen. |
| Gehäusevolumen gestattet niedrigere |
| Frequenzen und eine bessere |
| außeraxiala Rosonanz |
| Verlängerter Hochtönerstab |
LEISTUNG
Modell QSS65 QSS67
| Tieftöner [in, mm] 6-1/2, 160 6-3/4, 165 |
| Tieftöner [in,mm] 1-3/16, 30 1-3/16, 30 |
| Membran-Material Totoron® Totoron® |
| Bomossungsimpodanz [Ω] 4 4 |
| Spitzenbelastbarkeit [Watt] 180 200 |
| Dauerbelastbarket [Watt RMS] 90 100 |
| Empfindlichkeit [1 W, 1 m] 86 dB 87 dB |
| Tieftöner, Durchmesser des Montagebohrung [in, mm] 5-1/16, 129 |
| Tieftöner, Bodenmontagetiefe [in, mm] |
| Durchmesser der Hochtönerbohrung. II ächenbündig [in. Mm] 1-13/16, 48 |
| Hochtöner-Tiete, flächenbündig [in. Mm] |
| Hochpass [dB], bei Frequenz [Hz] |
| Tie pass [dB], bei Frequenz [Hz] |
| Hochfrequenz-Ausgabedämpfung [dB] |
ANORDNUNG
Bevor Sie das QSS-Komponentensystem einbauen und verkabeln, sollten Sie die Anordnung der Lautsprecher und der Frequenzweiche festlegen.
QSS-Lautsprech-
eranordnung
VORTEILE HINWEISE
| Koaxial Bestens geeignet für Einbauten mit beschränktem Platz oder wenn ein getrennter Einbau der Hochtöner nicht möglich ist | Hochfrequenzen treten möglicherweise nicht ganz hervor | Hochtönerausgabe kann eine Verstärkung an der Frequenzweiche erfordem |
| Getrennt | Optimale Tonqualität und verbesserte Klangabbildung (bei entsprechendem Hochtöner-Einbau) | Komplizierterer Einbau | Fahrzeug muss über einen guten Hochtöner-Einbauplatz verfügen |
| QSS-Frequenzweichen-Anordnung | VORTEILE HINWEISE | |
| Einfacher herkömmlicher 2-Wege | Einbau | Ideal bei beschränkter Anzahl von verfügbaren Verstärkerkanälen | Klangtreue ist nicht ganz so gut wie bei der Bi-Amplifi ed-Anordnung |
| Bi-Amplifi ed Optimale | Tonqualität, effizientere Nutzung der Verstärkerleistung. | Erfordert mindestens 4 Verstärkerkanäle | Einbau ist etwas komplizierter |

Koaxiale Anordnung

Getrennte Anordnung
LAUTSPRECHER-ANORDNUNG
Das QSS-Komponentensystem wird in verschiedenen Anordnungen geliefert.

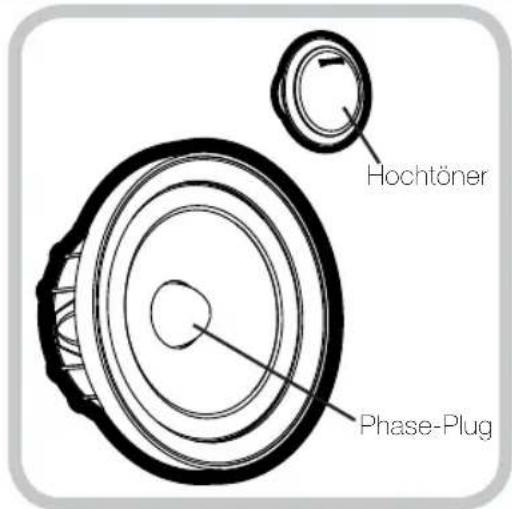

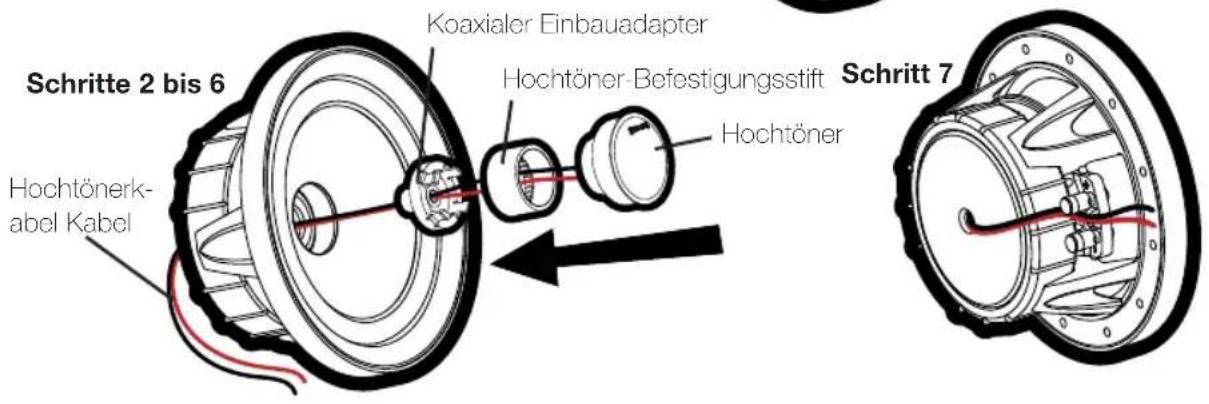

Für die koaxiale Anordnung beachten Sie bitte Abb. 1 und führen Sie nachfolgende Schritte aus:

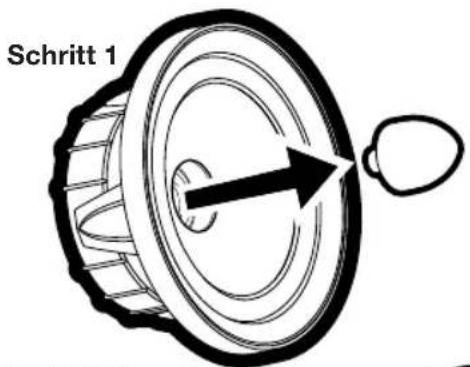

- Lösen Sie die Schrauben und nehmen Sie den Phase-Plug aus Aluminium vom Tieftöner ab.
- Schrauben Sie den Koaxial-Einbauadapter anstelle des Phase-Plug auf den Tieftöner.
- Schrauben Sie den Hochtöner auf den Hochtöner-Befestigungsstift.
- Verlegen Sie die Hochtönerkabel durch die Tieftönermitte.
- Rasten Sie den Hochtöner auf dem koaxialen Befestigungsstift ein.
- Drehen Sie den Hochtöner in eine ansprechende Position.
- Sichern Sie die Hochtönerkabel durch den Klipp auf der Tieftönerunterseite.

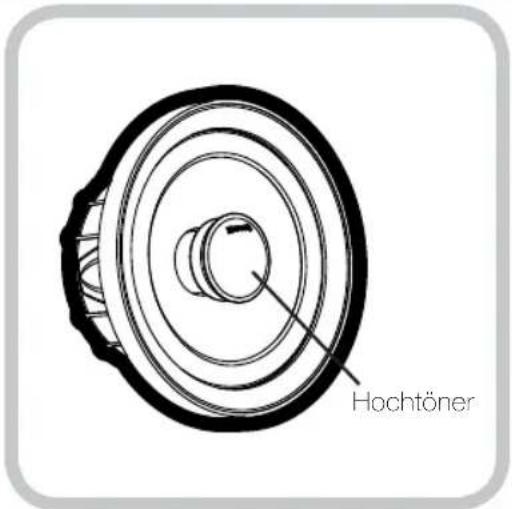

Abb. 1
Anordnung des QSS für
Koaxialbetrieb

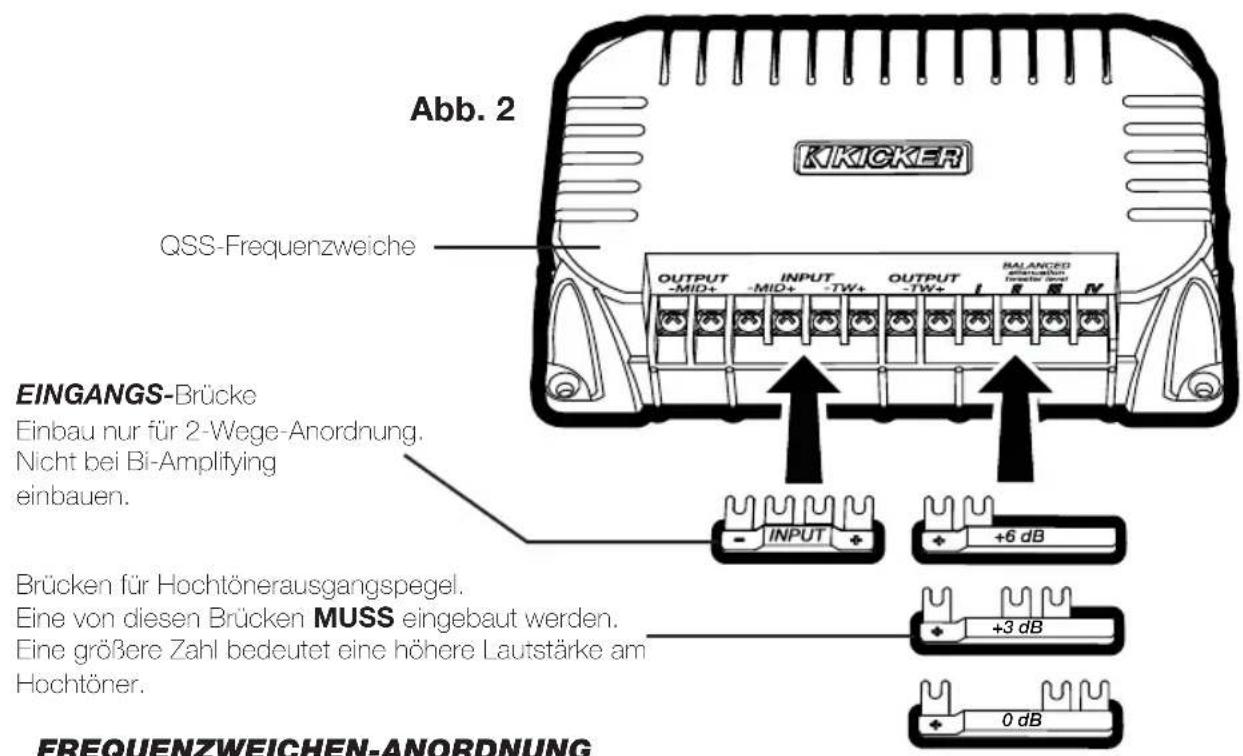

Die KICKER QSS-Frequenzweiche kann als konventionelle 2-Wege-Frequenzweiche durch die Installation der beigefügten EINGANGS-Brücke in die Klemmen - MID + -TW + eingestellt werden, so wie in Abb. 2 dargestellt. In diesem Fall muss das Signal, das von der Quelle oder dem Verstärker kommt, mit den + und - Klemmen auf der EINGANGS-Brücke verkabelt werden.
Durch einfaches Entfernen (oder nicht einbauen) der EINGANGS-Brücke kann die QSS-Frequenzweiche für die Bi-Amp-Verkabelung genutzt werden. Zur Anwendung der Bi-Amp-Anordnung müssen zwei verstärkte Signale mit jeder Frequenzweiche verbunden werden (Hierfür benötigen Sie mindestens 4 Verstärkerkanäle). Verwenden Sie eine der beigefügten Hochtöner-Ausgangspegelbrücken (0 dB, +3 dB, oder +6 dB), um den Ausgangspegel des Hochtöners einzustellen. Je höher der Wert der installierten Brücke ist, desto höher ist die Lautstärke der Hochtöner.
VERKABELUNG
Wir empfehlen die Verwendung eines 16-Gauge-Lautsprecherkabels (oder mehr). Die QSS-Komponenten haben eine Impedanz von 4 Ohm und sind für alle 4-ohmigen Quellen oder Verstärker geeignet.
Vergewissern Sie sich, dass Ihre Quelle oder Verstärker für 4-Ohm-Betrieb ausgelegt ist.

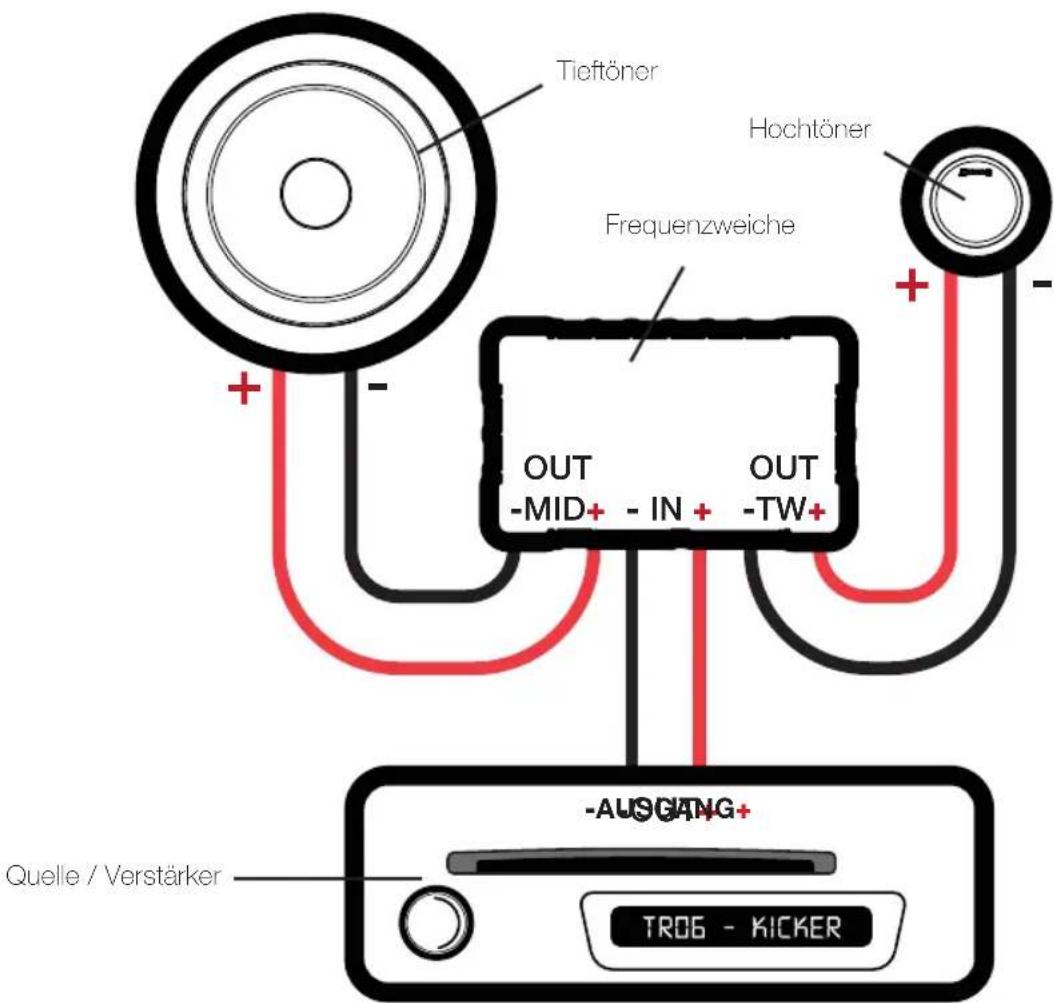

Frequenzweiche in 2-Wege-Anordnung | Ein Komponentenset pro Kanal
- Für den Stereobetrieb sind mindestens zwei Verstärkerkanäle erforderlich (Es wird nur ein Kanal dargestellt).

Tipp: Sind Sie auf der Suche nach der nächsthöheren Audioleistung Ihrer QSS-Komponenten? Dann rüsten Sie jede Ihrer eingebauten QSS-Komponenten mit einem KICKER IQ oder KX 4-Channel Amplifi er auf, um die Vorteile von QSS-Bi Amping voll ausnutzen zu können. Durch den Verstärkerkanal, der jedem Hoch- und Mitteltöner zugeordnet ist, verfügen Sie über ein wesentlich effi zienteres System mit einer klareren Auflösung und einem stark zunehmenden dynamischen Frequenzgang. Mit anderen Worten, das Klangspektrum wird dadurch umfassender und beeindruckender.

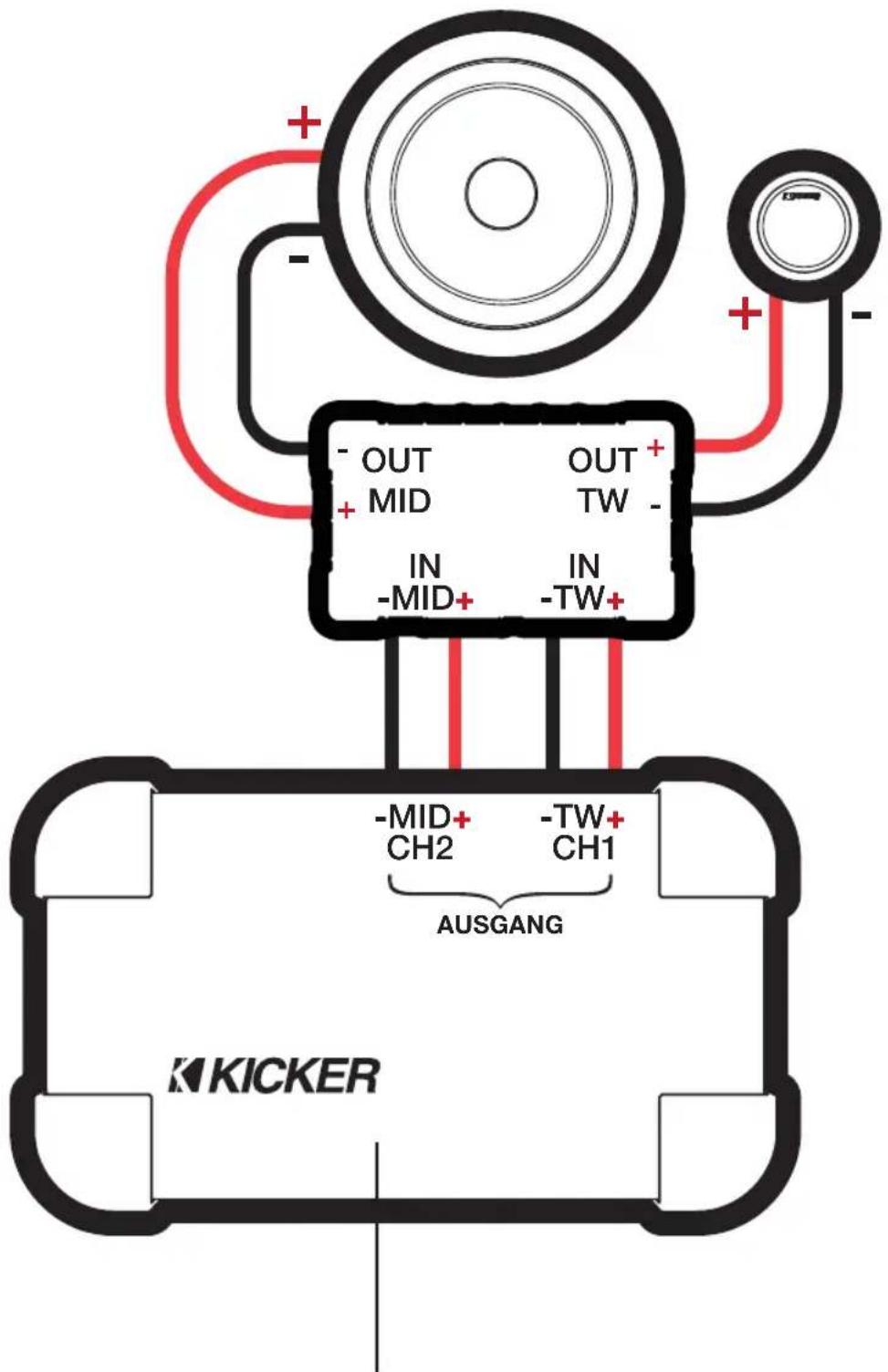

Frequenzweiche in bi-amp-Anordnung Zwei Kanäle pro Komponentenset
- Für den Stereobetrieb sind mindestens vier Verstärkerkanäle erforderlich (Es werden nur zwei Kanäle dargestellt).

Verstärker / Quelle
(muss über mindestens vier
Kanäle verfügen)
WOOFER-EINBAU
Ihre Kicker QSS-Komponenten sind speziell für den Einbau in nicht geschlossenen Gehäusen gedacht. Die Lautsprecher benötigen kein geschlossenes Gehäuse, um optimale Leistung zu bieten. Es ist wichtig, den vorne aus dem Treiber austretenden Schall vom Schall zu trennen, der von der Rückseite des Treibers kommt. Diese Trennung wird meist durch den Einbau an einer werksseitig vorgewählten Stelle erreicht, oder an einer Stelle mit semiisoliertem Rückraum.
Wenn Sie werksseitig eingebaute Lautsprecher an den Original-Einbauorten ersetzen, müssen Sie eventuell die Lautsprecheröffnungen vergrößern und mit einem 2,5-mm-Bohrer neue Schraubenlöcher bohren. Spezielle Montagestellen erfordern mehr Vorbereitung und Arbeit. Stellen Sie auf jeden Fall sicher, dass der Lautsprecher nicht das Öffnen und Schließen der Kofferraumklappe bzw. Tür behindert und dass die beiliegenden Schrauben nicht in den Treibstofftank oder Kabel eindringen bzw. andere mechanische Elemente an der Unterseite der Montageoberfläche beschädigen. Fahren Sie die Fenster ganz nach unten und oben.

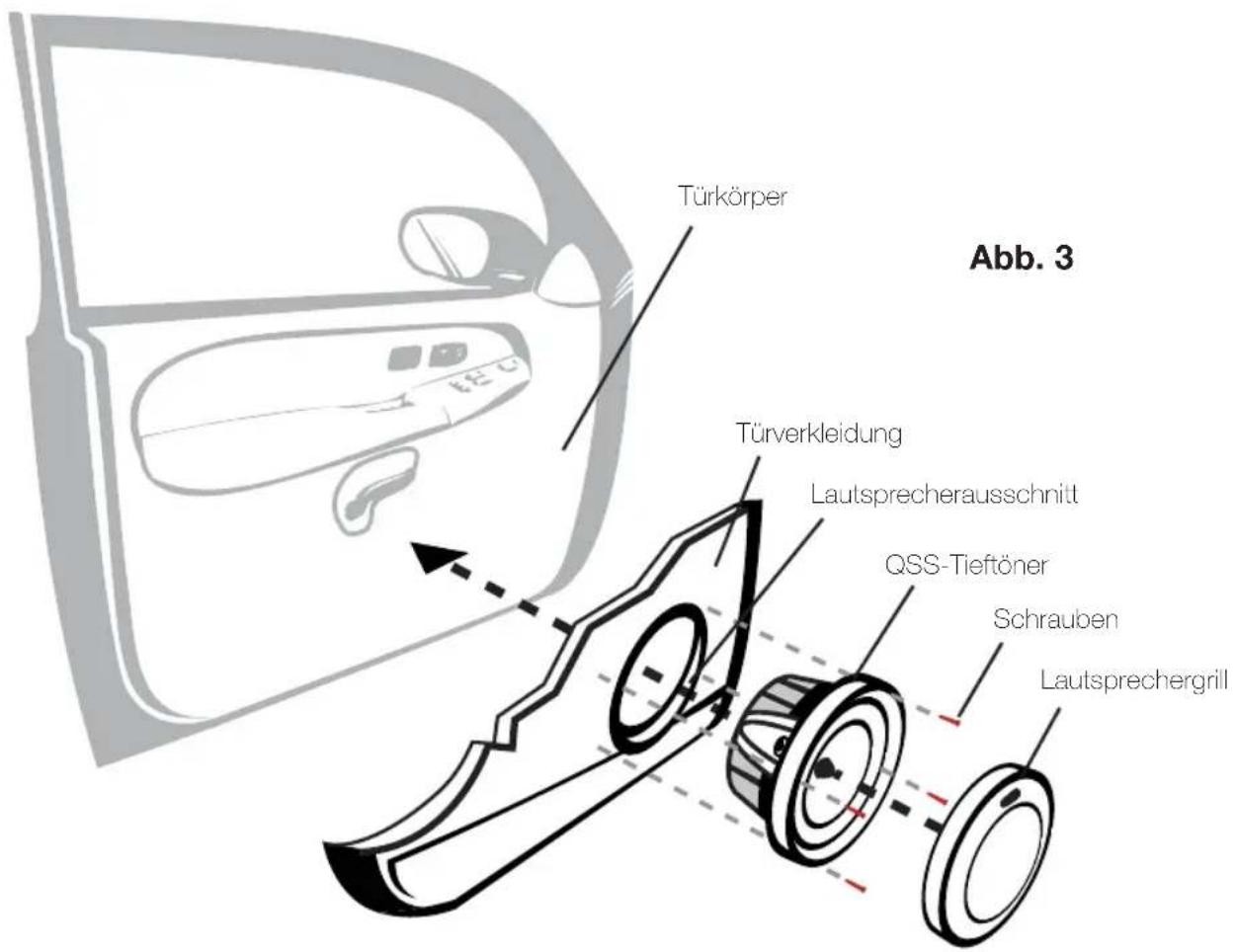

Wenn es die Platzierung der Lautsprecheröffnungen erforderlich macht, Metall zu schneiden, müssen Sie tragende Teile und Stützen vermeiden. Bauen Sie den Lautsprecher wie in Abbildung 3 gezeigt ins Fahrzeug ein.



Abb. 5

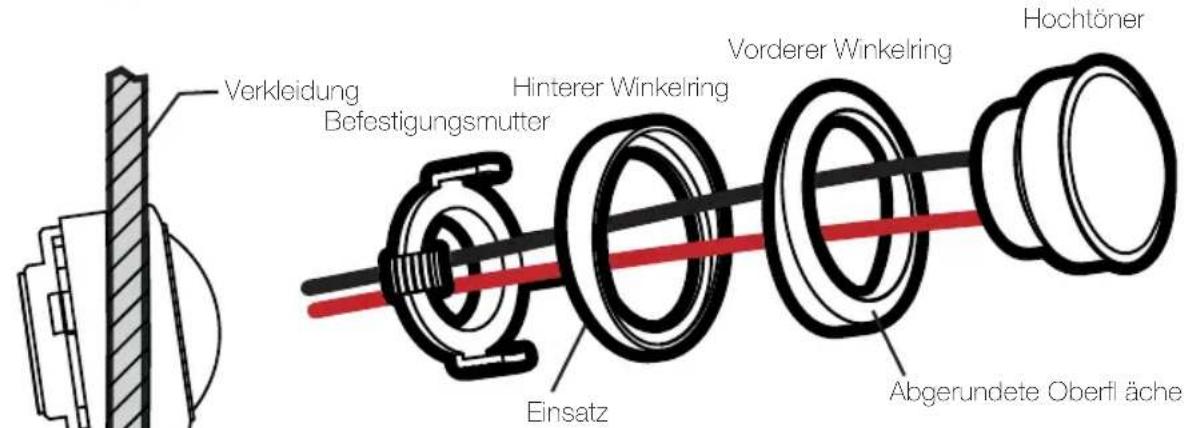

Einbau des Hochtöners mit Winkelringen
EINBAU HOCHTÖNER

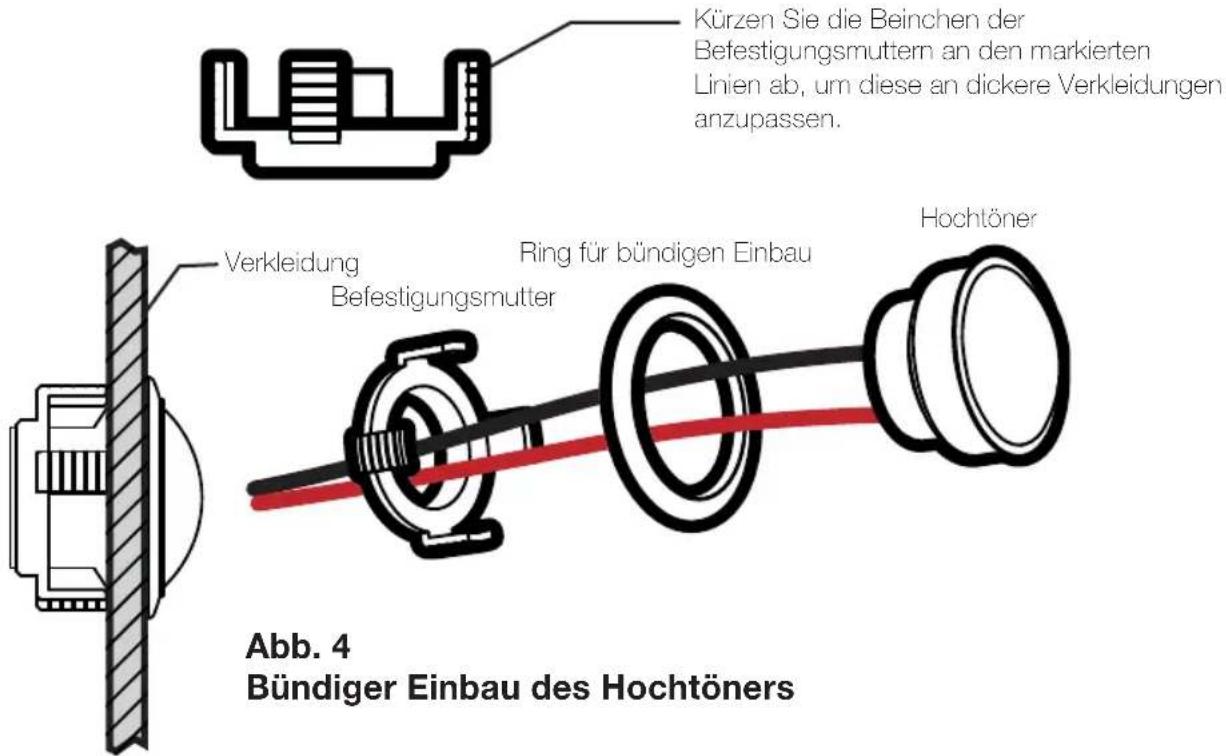

Der Hochtöner kann auf drei verschiedene Arten eingebaut werden: Bündig, mit Winkel und koaxial. Für den bündigen Einbau, siehe Abb. 4, wählen Sie eine ebenen Fläche in der Verkleidung, mit ausreichend Platz hinter der Verkleidung für die Befestigungsmutter, den hinteren Teil des Lautsprechers und den Hochtöner-Befestigungsstift. Nachdem Sie den Freiraum überprüft haben, schneiden Sie ein Montageloch mit 1-13/16 Zoll (46 mm) Durchmesser in die Verkleidung. Halten Sie die Befestigungsmutter hinter die Verkleidung. Verlegen Sie das Kabel durch den optionalen Ring für bündigen Einbau, durch das Loch in der der Verkleidung und durch die Befestigungsmutter. Befestigen Sie den Hochtöner durch Festziehen der Befestigungsmutter.
Für den winkeligen Einbau, wählen Sie eine ebene Fläche in der Verkleidung mit ausreichend Platz hinter der Verkleidung für die Befestigungsmutter, den hinteren Teil des Lautsprechers, den Hochtöner-Befestigungsstift und den hinteren Winkelring. Nachdem Sie den Freiraum überprüft haben, schneiden Sie ein Montageloch mit 1-13/16 Zoll (46 mm) Durchmesser in die Verkleidung. Halten Sie den vorderen Winkelring vor die Verkleidung. Verlegen Sie danach das Kabel und den Hochtöner durch den vorderen Winkelring und die Verkleidung. Verlegen Sie als nächstes das Kabel durch den hinteren Winkelring, ziehen Sie diesen hinten auf den Hochtöner und richten Sie den schmalen Teil auf den bevorzugten Winkel aus. Verlegen Sie das Kabel durch die Befestigungsmutter und ziehen Sie diese leicht am Hochtöner fest. Drehen Sie alle Teile gleichzeitig bis sich der Hochtöner in der gewünschten Position befindet. Ziehen Sie jetzt die Befestigungsmutter fest an. Siehe Abb. 5.

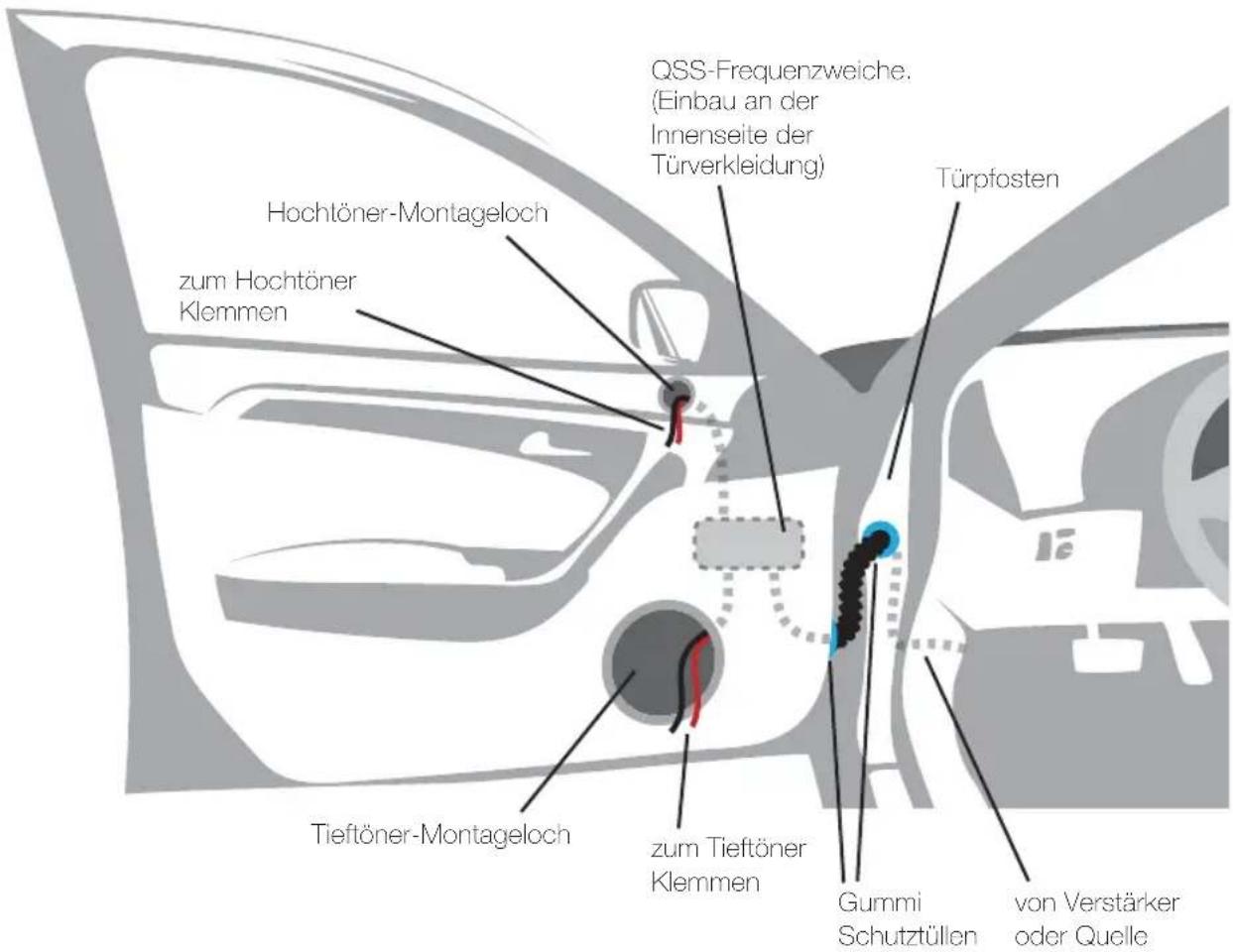

CROSSOVER-EINBAU
Bauen Sie die Frequenzweiche an einem leicht zugänglichen Ort für Verkabelung und Einstellung des Hochtönerausgangspegels ein. Stellen Sie dabei sicher, dass die Frequenzweiche vor Wasser geschützt ist. Der untere Teil der Tür ist kein geeigneter Ort. Wenn die Frequenzweiche in die Fahrzeugtür eingebaut werden muss, treffen Sie entsprechende Vorsichtsmaßnahmen, da sich im unteren Teil der Tür Wasser ansammeln kann. Bauen Sie daher die Frequenzweiche im oberen Teil der Tür, vor Wasser geschützt, ein.

Dabei ist darauf zu achten, dass das Kabel von scharfen Kanten ferngehalten und nicht von der Tür eingeklemmt wird. Eine existierende Schutztülle im Türpfosten wäre für die Verlegung des Lautsprecherkabels ideal. Falls kein vorgebohrtes Loch bzw. keine Schutztülle vorhanden ist oder diese nicht zugänglich sind, müssen Sie ein Loch bohren, um das Lautsprecherkabel durch den Türpfosten zu verlegen. Passen Sie dabei auf, dass Sie nicht andere Kabel oder den Türmechanismus anbohren. Wenn Sie ein Kabel durch ein blankes Loch verlegen, müssen Sie zum Schutz des Kabels eine Schutztülle aus Gummi oder Plastik einführen,

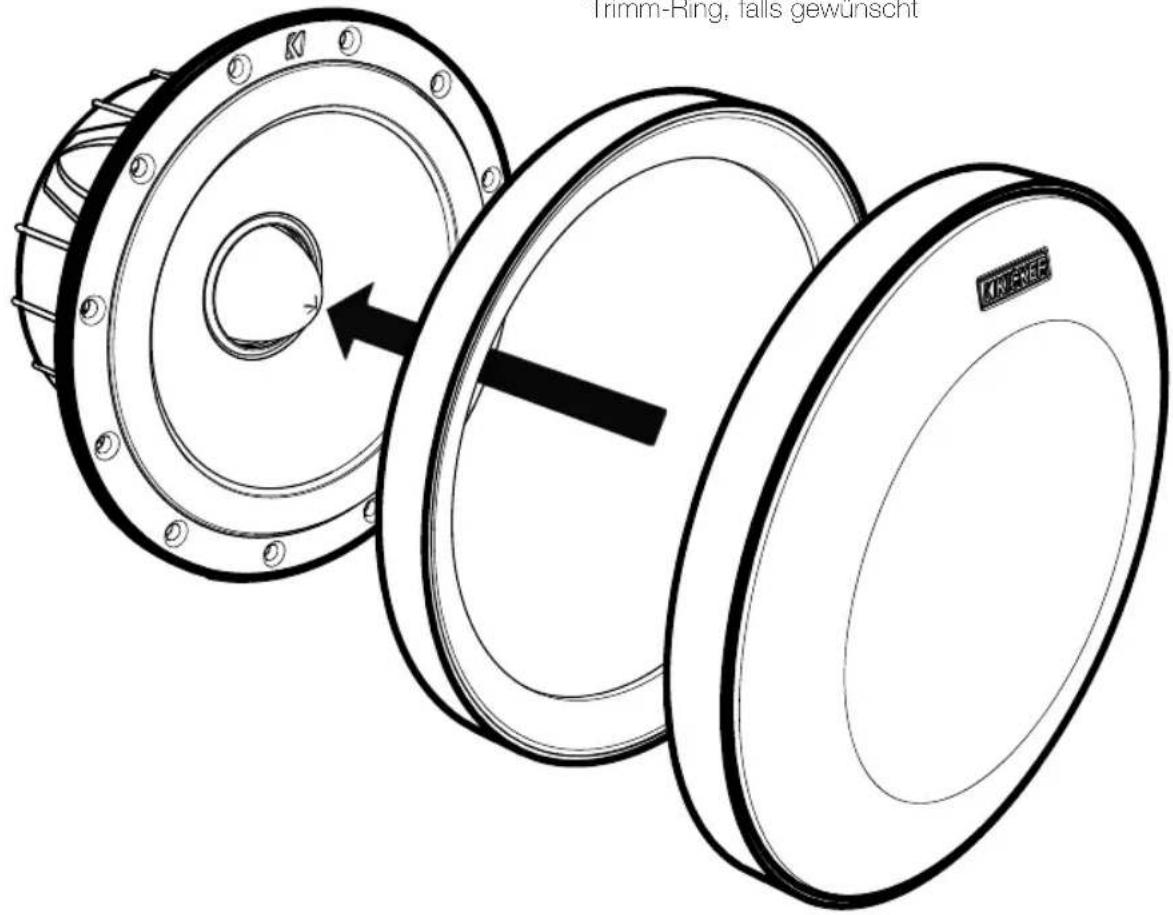

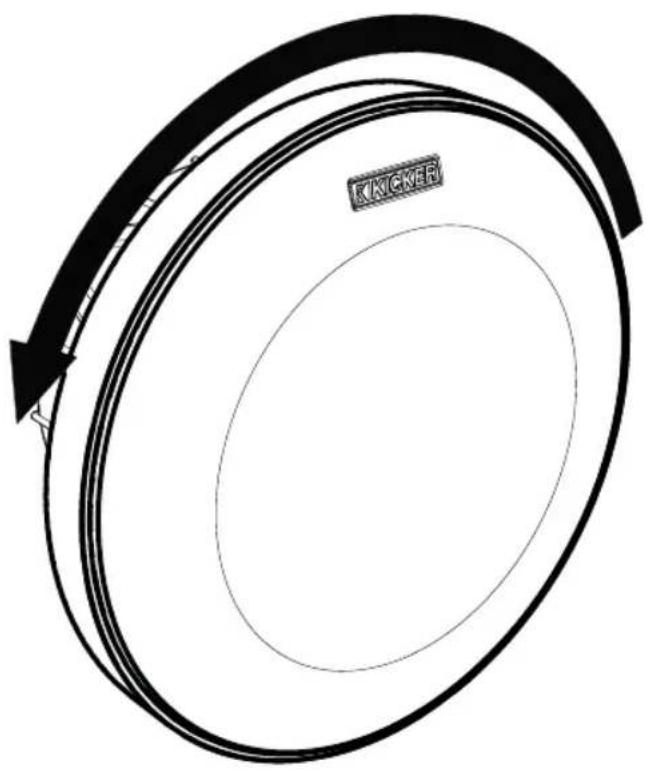

GRILLEINBAU
Snap-on Kühlergrill oder
Trimm-Ring, falls gewünscht


Drehen grille / Trimm-Ring gegen den Uhrzeigersinn entfernen
Nehmen Sie mit Ihren internationalen Kicker-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.
WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Vorzerrungen erzeugt, schadel das Ihren Ohren mehr, als ein nicht vorzorrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!
