MANUAL DE USUARIO KVT-50DVDRY KENWOOD

MANUAL DE INSTALACIÓN

MONITOR COM RECEPTOR DVD

1. Para evitar cortocircuitos, retire la llave del encendido y desconecte el terminal ⊖ de la batería.
2. Conecte el cable de entrada y salida apropiado en cada unidad.
3. Conecte el cable del mazo de conductores.
4. Conecte el conector B del mazo de conductores al conector de altavoz de su vehículo.
5. Conecte el conector A del mazo de conductores al conector de alimentación exterior de su vehículo.
6. Conecte el conector del mazo de conductores a la unidad.
7. Instale la unidad en su automóvil.
8. Vuelva a conectar el terminal ⊖ de la batería.
9. Pulse el botón de reposición.

ADVERTENCIA

- No desconecte el fusible desde el cable de encendido (rojo) ni el de la batería (amarillo). El suministro de alimentación debe estar conectado a los cables a través del fusible.

• La instalación y cableado de este producto requiere de habilidad y experiencia. Por motivos de seguridad, deja la labor de instalación y montaje en manos de profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.

- No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.

- No utilice sus propios tornillos. Útilice sólo los tornillos incluidos. El uso de tornillos diferentes podría causar daños en la unidad principal.

- Si no se enciende la alimentación (se muestra "PROTECT"), el cable de altavoz puede que haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por esta razón, compruebe el cable de altavoz.

- Asegúrese de efectuar correctamente las conexiones de los cables, insertando los enchufes hasta que queden firmemente bloqueados.

- Si el encendido de su vehículo no tiene una posición ACC, o si el cable del encendido está conectado a una fuente de alimentación con voltaje constante tal como un cable de batería, la alimentación de la unidad no estará interconectada con el encendido (es decir, que no se encenderá o apagará junto con el encendido). Si desea interconectar la alimentación de la unidad con el encendido, conecte el cable del encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.

- Utilice un conector de conversión disponible comercialmente si el conector no se ajusta al del vehículo.

• Enrolle los cables no conectados con una cinta de vinilo u otro material similar para que queden aislados. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados.
• Si la consola tiene una tapa, asegúrese de instalar la unidad de modo que la placa frontal no golpee la tapa al abrir y cerrar.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no hayan causado un cortocircuito, y luego reemplace el fusible usado por uno nuevo del mismo régimen.
• Conecte los cables de los altavoces a cada uno de los terminales correspondientes. La conexión compartida de los cables ⊖ o la conexión a tierra de los mismos a cualquier parte metálica del automóvil podrá dañar la unidad o impedir su correcto funcionamiento.
• Después de instalar la unidad, compruebe que las lámparas de freno, las lámparas de destello, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Instale la unidad en un ángulo de 30^ o menos.
• Esta unidad tiene un ventilador de refrigeración (página 37) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.

Accesorios

Guía de función del conector

Número de patillas para conectores ISO	Color del cable	Funciones
Conector de alimentación exterior
A-4	Amarillo	Batería
A-5	Azul/blanco	Control de alimentación
A-7	Rojo	Encendido (ACC)
A-8	Negro	Conexión a tierra (masa)
Conector de altavoz
B-1	Púrpura	Trasero derecho (+)
B-2	Púrpura/Negro	Trasero derecho (-)
B-3	Gris	Delantero derecho (+)
B-4	Gris/Negro	Delantero derecho (-)
B-5	Blanco	Delantero izquierdo (+)
B-6	Blanco/Negro	Delantero izquierdo (-)
B-7	Verde	Trasero izquierdo (+)
B-8	Verde/Negro	Trasero izquierdo (-)

ADVERTENCIA

Conexión del conector ISO

La disposición de las patillas de los conectores ISO depende según el tipo de vehículo. Asegúrese de efectuar las conexiones de manera apropiada para evitar que se dañe la unidad.

El ajuste de fábrica para la conexión del mazo de conductores se describe más abajo en 1. Si las patillas del conector ISO están dispuestos tal como se describe en 2 o 3, efectúe la conexión de la manera indicada en la figura.

Asegúrese de volver a conectar el cable como se indica en 2, a continuación, para instalar la unidad en vehículos

Volkswagen.

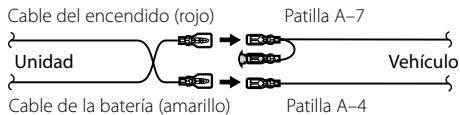

①(Ajuste de fábrica) La patilla A-7 del conector ISO del vehículo esta interconectada con el encendido, y la patilla A-4 está conectada a una fuente de alimentación constante.

Cable del encendido (rojo) Patilla A-7 Unidad Vehículo Cable de la batería (amarillo) Patilla A-4

2 La patilla A-7 del conector ISO del vehículo está conectada a la fuente de alimentación constante, y la patilla A-4 está interconectada con el encendido.

③La patilla A-4 del conector ISO del vehículo no está conectada a ningún punto, mientras que la patilla A-7 está conectada a la fuente de alimentación constante (o ambas patillas, A-7 y A-4 se encuentran conectadas a una fuente de alimentación constante).

- Cuando se efectúa la conexión tal como en el paso 3 de arriba, la alimentación de la unidad no estará interconectada con la llave de encendido. Por tal motivo, asegúrese de apagar siempre la unidad al desconectar el encendido.

Para interconectar la alimentación de la unidad con el encendido, conecte el cable de encendido (ACC...rojo) a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.

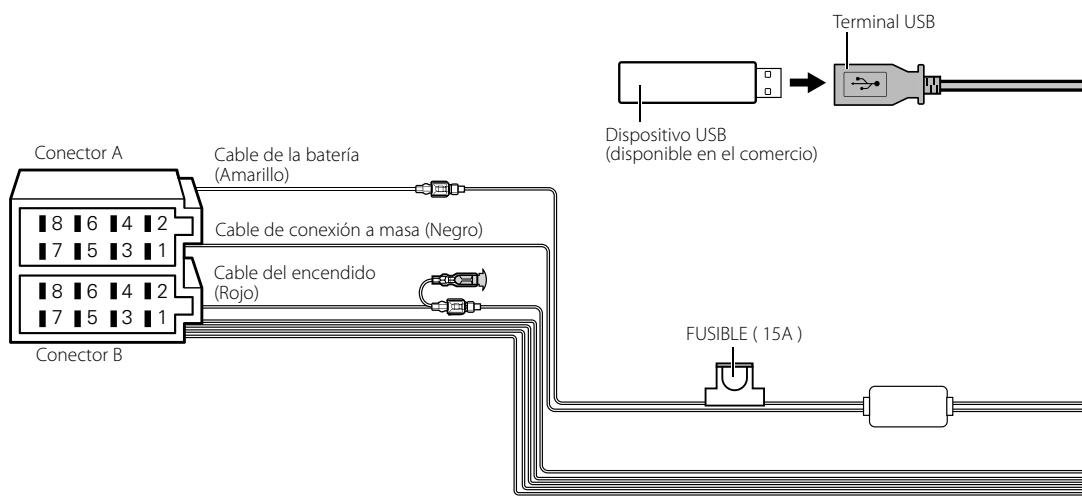

Conector A 8 6 4 2 7 5 3 1 8 6 4 2 7 5 3 1 Conector B Cable de la batería (Amarillo) Cable de conexión a masa (Negro) Cable del encendido (Rojo) Terminal USB Dispositivo USB (disponible en el comercio) FUSIBLE (15A)


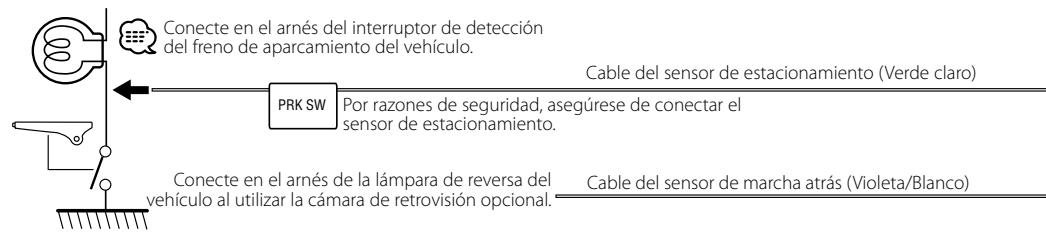

    A["Conecte en el arnés del interruptor de detección del freno de aparcamiento del vehículo."] --> B["PRK SW"]
    B --> C["Cable del sensor de estacionamiento (Verde claro)"]
    B --> D["Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento."]
    E["Conecte en el arnés de la lámpara de reversa del vehículo al utilizar la cámara de retrovisión opcional."] --> F["Cable del sensor de marcha atrás (Violeta/Blanco)"]

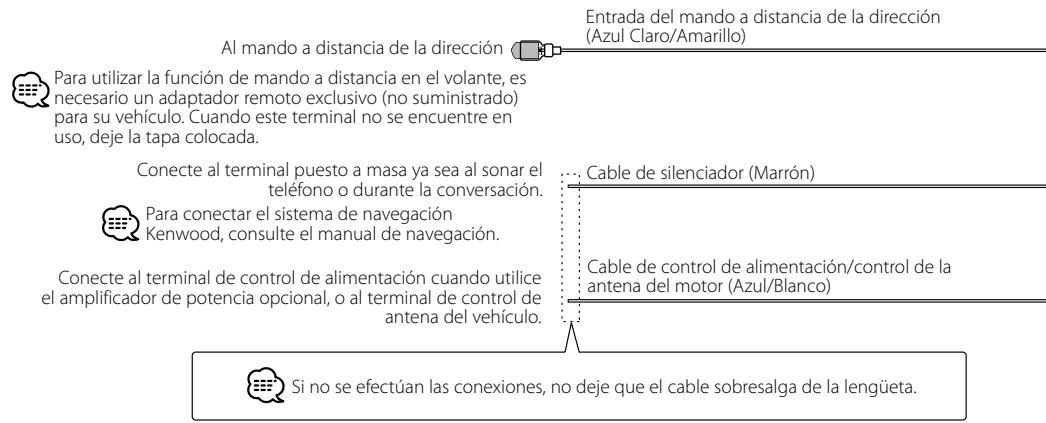

Al mando a distancia de la dirección Para utilizar la función de mando a distancia en el volante, es necesario un adaptador remoto exclusivo (no suministrado) para su vehículo. Cuando este terminal no se encuentre en uso, deje la tapa colocada. Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Conecte al terminal de control de alimentación cuando utilice el amplificador de potencia opcional, o al terminal de control de antena del vehículo. Entrada del mando a distancia de la dirección (Azul Claro/Amarillo) Cable de silenciador (Marrón) Cable de control de alimentación/control de la antena del motor (Azul/Blanco) Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.

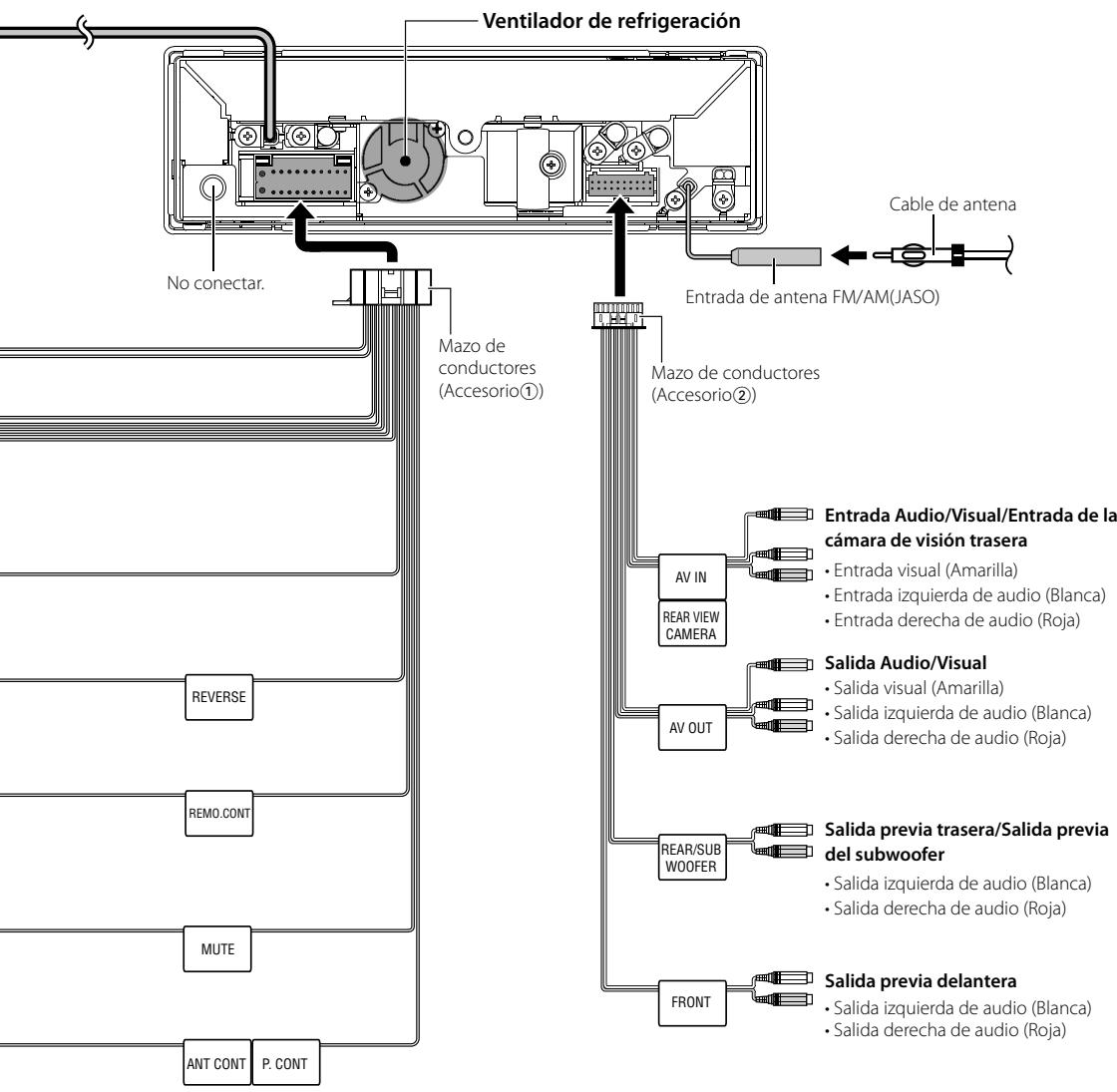

Ventilador de refrigeración No conectar. Mazo de conductores (Accesorio①) Entrada de antenna FM/AM(JASO) Mazo de conductores (Accesorio②) Reversse REMO.CONT MUTE ANT CONT P. CONT AV IN REAR VIEW CAMERA AV OUT FRONT Entrada Audio/Visual/Entrada de la cámara de visión trasera • Entrada visual (Amarilla) • Entrada izquierda de audio (Blanca) • Entrada derecha de audio (Roja) Salida Audio/Visual • Salida visual (Amarilla) • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) REAR/SUB WOOFER Salida previa trasera/Salida previa del subwoofer • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) Salida previa delantera • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja)


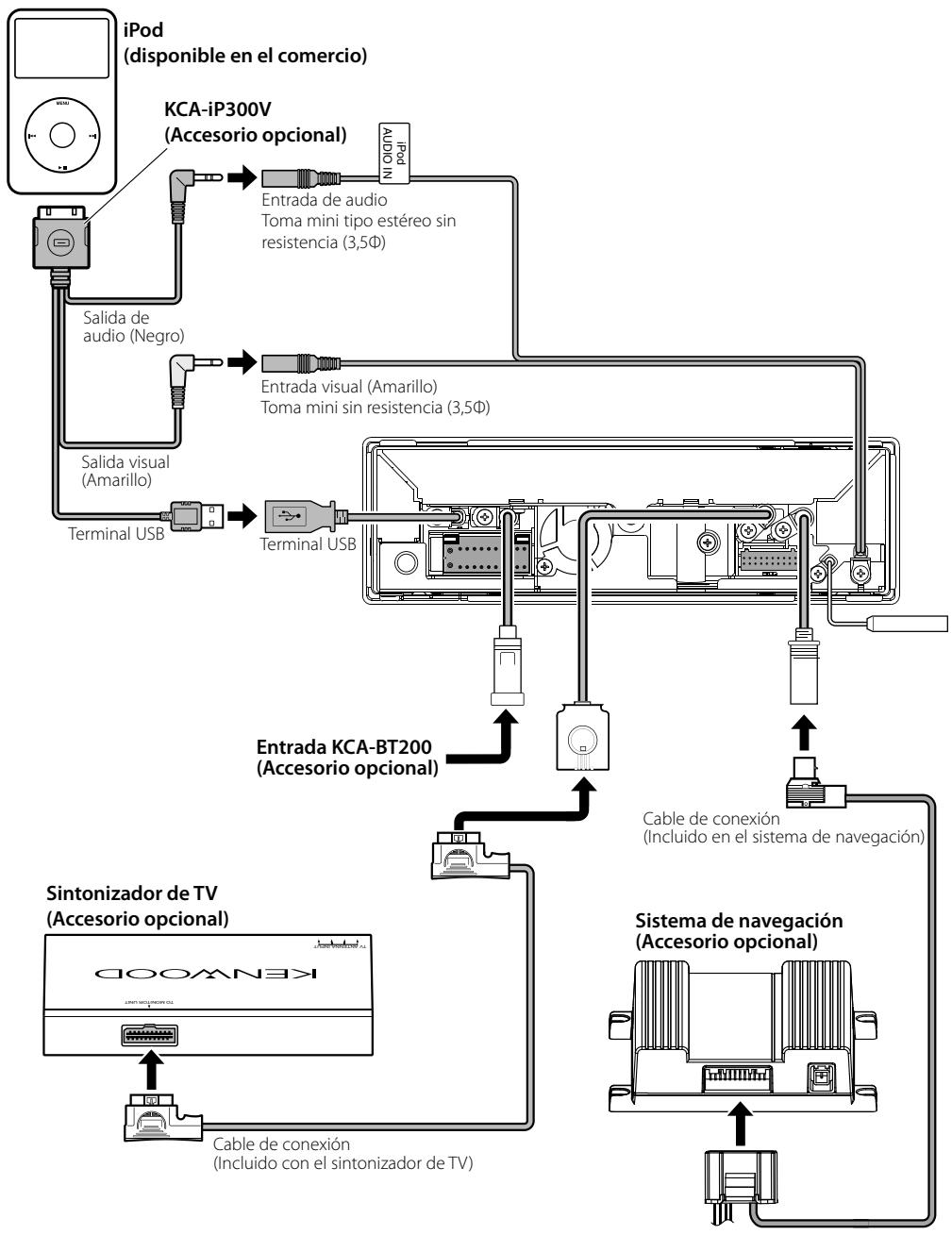

    A["iPod (disponible en el comercio)"] --> B["KCA-iP300V (Accesorio opcional)"]
    B --> C["Entrada de audio Toma mini tipo estéreo sin resistencia (3,5Φ)"]
    B --> D["Entrada visual (Amarillo) Toma mini sin resistencia (3,5Φ)"]
    B --> E["Salida visual (Amarillo)"]
    B --> F["Terminal USB"]
    B --> G["Entrada KCA-BT200 (Accesorio opcional)"]
    G --> H["Cable de conexión (Incluido en el sistema de navegación)"]
    G --> I["Sistema de navegación (Accesorio opcional)"]
    J["Sintonizador de TV (Accesorio opcional)"] --> K["Cable de conexión (Incluido con el sintonizador de TV)"]
    K --> L["Terminal USB"]
    L --> M["Entrada audio (Negro)"]
    M --> N["Salida visual (Amarillo)"]

Instalación

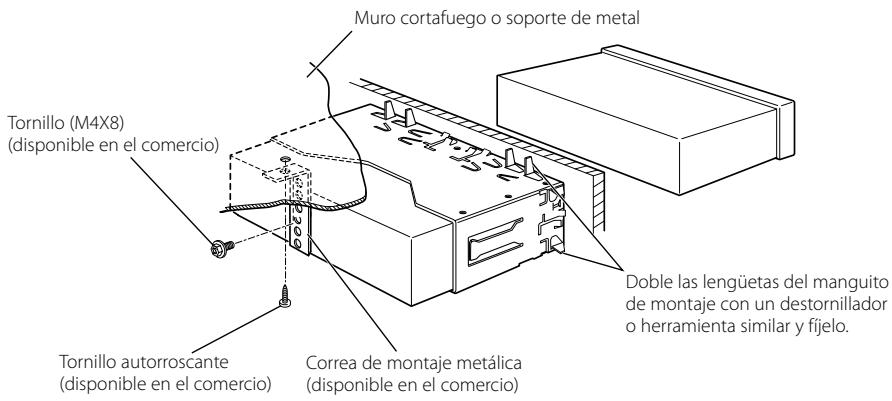

Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Tornillo autorroscante (disponible en el comercio) Correa de montaje metálica (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fijelo.

Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).

Desinstalación del marco duro de goma (escudete)

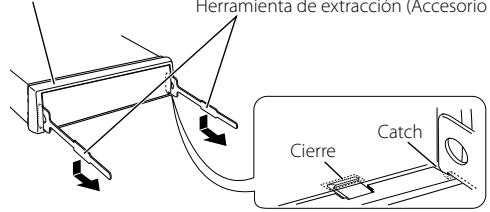

1. Enganche la uña en la herramienta de extracción ③ ay retire los dos cierres provistos en dos lugares de la parte inferior.

Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.

Escudete (Accesorio ④)
Herramienta de extracción (Accesorio ③)

Herramienta de extracción (Accesorio Cierre Catch

- El marco puede extraerse desde el lado superior del mismo modo.

1. Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior.

Desinstalación de la unidad

1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección .
2. Quite el tornillo de cabeza hexagonal con arandela integral (M4 × 8) del panel posterior.
3. Inserte las dos herramientas de extracción ③ profundamente en las ranuras de cada lado, tal y como se muestra.

Herramienta de extracción (Accesorio ③)

1. Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.
• Termine de sacar la unidad con las manos, prestando atención para no dejarla caer.
