KVT-50DVDRY - Dvd player KENWOOD - Kostenlose Bedienungsanleitung

Produkttyp	Fahrzeug-DVD-Player
Marke	KENWOOD
Modell	KVT-50DVDRY
Stromversorgung	12 V DC, negative Masse
Sicherung	15 A
ISO-Stecker	Ja (Pins A-4, A-5, A-7, A-8; B-1 bis B-8)
Eingänge	AV IN (Video gelb, Audio links/rechts weiß/rot), USB, Rückfahrkameraeingang
Ausgänge	AV OUT (Video gelb, Audio links/rechts), Vorverstärkerausgänge vorne, hinten/Subwoofer
Audiofunktionen	DVD, CD, USB-Wiedergabe; iPod-Unterstützung über Adapter KCA-iP300V; optionaler TV-Tuner
Kompatibilität mit Lenkradfernbedienung	Ja (über spezifischen Adapter, nicht im Lieferumfang)
Maximaler Einbauwinkel	30°
Kühlventilator	Ja, nicht blockieren
Schutz	PROTECT-Funktion bei Kurzschluss
Mitgeliefertes Zubehör	Kabelbaum (2 Stück), Ausbauwerkzeug, Hartgummirahmen (Abzeichen), Schrauben
Abmessungen (ca.)	178 x 100 x 150 mm (Standard-Doppel-DIN)
Gewicht (ca.)	1,5 kg
Pflege	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Batterie vor dem Einbau abklemmen; Lüfter nicht blockieren; Kabel für Handbremseerkennung verwenden

Häufig gestellte Fragen - KVT-50DVDRY KENWOOD

Wie installiere ich den KENWOOD KVT-50DVDRY in meinem Auto?

Klemmen Sie die Batterie ab, verbinden Sie die Kabel gemäß der ISO-Steckeranleitung (Pins A und B) und installieren Sie das Gerät im Doppel-DIN-Schacht. Stellen Sie sicher, dass der Einbauwinkel unter 30° liegt und der Lüfter nicht blockiert wird. Drücken Sie nach der Installation die Reset-Taste.

Was tun, wenn das Display 'PROTECT' anzeigt?

Die Meldung 'PROTECT' weist auf einen möglichen Kurzschluss an den Lautsprecherkabeln oder Kontakt mit dem Fahrgestell hin. Überprüfen Sie die Lautsprecheranschlüsse und isolieren Sie blanke Kabel. Ersetzen Sie die Sicherung bei Bedarf.

Kann ich einen iPod mit diesem Player verwenden?

Ja, über den optionalen Adapter KCA-iP300V, der an den Audio-/Miniklinkeneingang angeschlossen wird. Der iPod wird dabei auch aufgeladen.

Wie schließe ich eine Rückfahrkamera an?

Verbinden Sie das violet/weiße Kabel des Kabelbaums mit dem Rücklichtkabelbaum (Rückwärtsgang) und schließen Sie die Kamera an den REAR VIEW CAMERA-Eingang (gelbe Buchse) an. Die Kamera aktiviert sich automatisch beim Rückwärtsgang.

Die Lenkradfernbedienung funktioniert nicht, was tun?

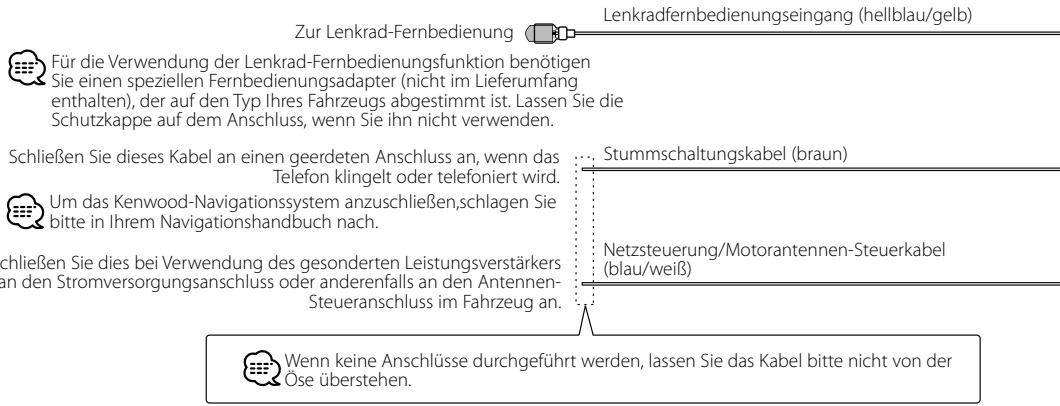

Sie müssen einen fahrzeugspezifischen Lenkradfernbedienungsadapter verwenden (nicht im Lieferumfang). Schließen Sie ihn an das hellblau/gelbe Kabel (REMO.CONT) an. Konsultieren Sie einen Fachmann für den passenden Adapter.

Welche Sicherung verwenden?

Verwenden Sie eine 15-A-Sicherung gleicher Bauart. Falls die Sicherung durchbrennt, überprüfen Sie zuerst die Kabel auf Kurzschluss, bevor Sie sie ersetzen.

Wie schließe ich das Gerät an die Zündung an?

Das rote Kabel (Zündung) muss an eine Quelle angeschlossen werden, die mit dem Zündschlüssel ein- und ausgeschaltet wird. Wenn Ihr Fahrzeug keine ACC-Stellung hat, bleibt das Gerät eingeschaltet; schalten Sie es manuell aus.

Kann ich einen externen Verstärker verwenden?

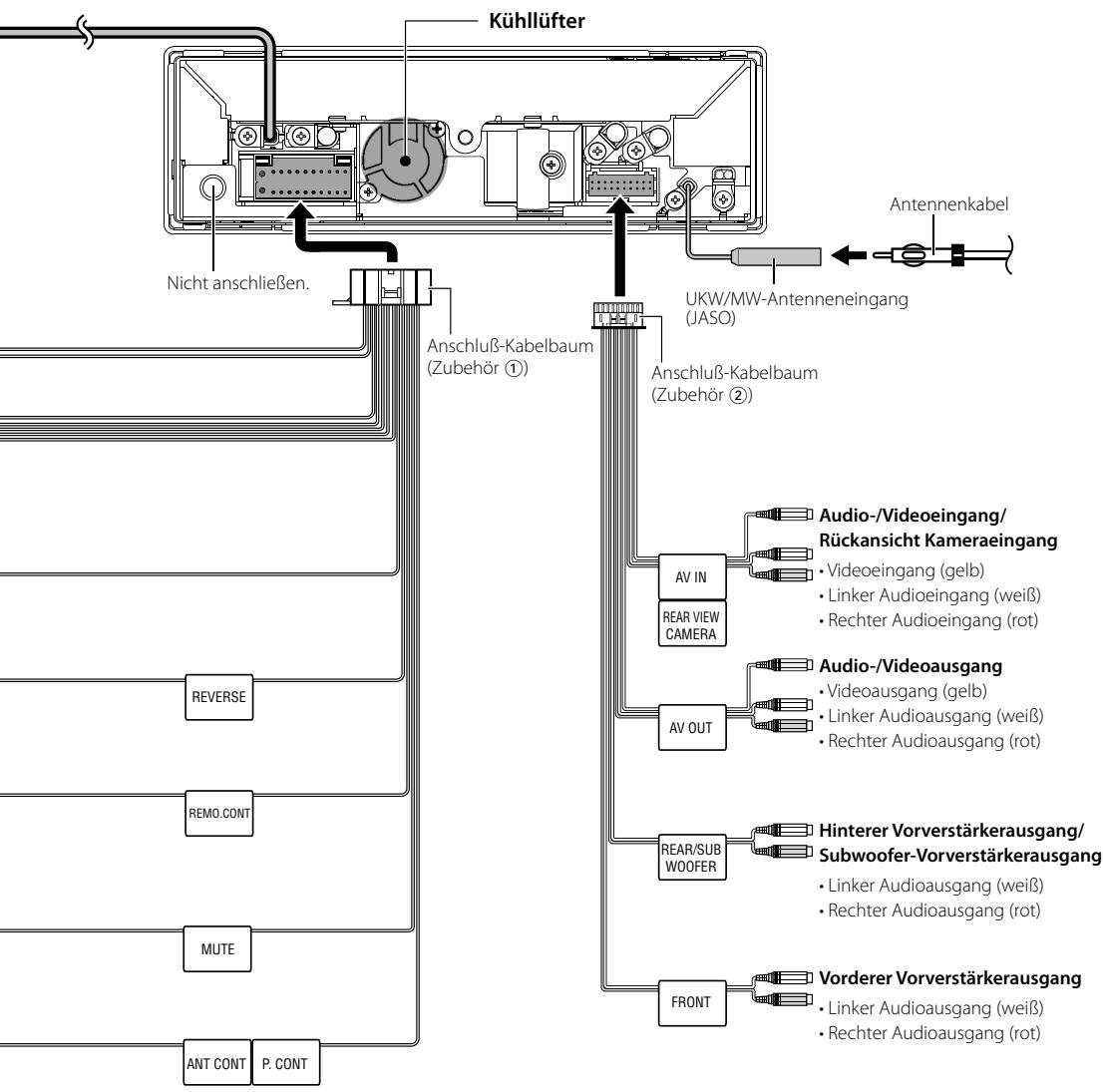

Ja, schließen Sie das blau/weiße Kabel (ANT CONT / P.CONT) an den Steuereingang des Verstärkers an. Die Vorverstärkerausgänge vorne, hinten und Subwoofer sind verfügbar.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel, Alkohol oder Scheuermittel verwenden. Für das Display wird ein Mikrofasertuch empfohlen.

Das Gerät liest keine DVD, was überprüfen?

Stellen Sie sicher, dass die Disc sauber und kompatibel ist (Video-DVD). Überprüfen Sie, ob die Handbremse angezogen ist (falls der Videomodus gesperrt ist) und dass das hellgrüne Kabel (PRK SW) korrekt angeschlossen ist.

BEDIENUNGSANLEITUNG KVT-50DVDRY KENWOOD

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
2. Schließen Sie die Ein- und Ausgangskabel der einzelnen Geräte an.
3. Schließen Sie alle Kabel am Kabelbaum an.
4. Schließen Sie den Steckverbinder B des Kabelbaums am Lautsprecheranschluss Ihres Fahrzeugs an.
5. Schließen Sie den Steckverbinder A des Kabelbaums am externen Stromanschluss Ihres Fahrzeugs an.
6. Schließen Sie den Kabelbaumanschluss am Gerät an.
7. Bauen Sie das Autoradio in Ihrem Fahrzeug ein.
8. Schließen Sie den Minuspol der Batterie an.
9. Drücken Sie die Rückstelltaste.

⚠️WARNUNG

- Schließen Sie die Sicherung nicht vom Zündungskabel (rot) und dem Batteriekabel (gelb) aus. Die Stromversorgung muss über die Sicherung mit den Kabeln verbunden sein.

• Die Montage sowie die Verkabelung dieses Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal.
• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben könnten das Gerät beschädigen.
• Wenn die Stromversorgung nicht eingeschaltet wird ("PROTECT" wird angezeigt), liegt möglicherweise ein Kurzschluss im Lautsprecherkabel vor oder das Kabel hat das Fahrzeugchassis berührt und die Schutzfunktion wurde deswegen aktiviert. Überprüfen Sie aus diesem Grund das Lautsprecherkabel.
• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.

• Falls das Zündschloss Ihres Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passt.

• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um Kurzschlüsse zu verhindern, entfernen Sie bitte keine Schutzhüllen von den Kabelenden oder Verbindungssteckern.
• Wenn das Armaturenbrett eine Klappe hat, stellen Sie beim Einbau sicher, dass die Frontplatte beim Öffnen und Schließen nicht an die Klappe stößt.
• Wenn die Sicherung durchbrennt, überprüfen Sie bitte zunächst die Kabel auf einen Kurzschluss. Ersetzen Sie dann die defekte Sicherung durch eine neue Sicherung gleichen Werts.
• Schließen Sie beide Pole der Lautsprecher an den Lautsprecherausgängen am Gerät an. Der Anschluss der Lautsprecher-Minuspole an die Karosserie des Fahrzeugs und/oder die Erdung derselben kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Überprüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer ordnungsgemäß funktionieren.
• Installieren Sie das Gerät so, dass der Montagewinkel 30° oder weniger beträgt.
• Dieses Gerät verfügt über eine Lüfterkühlung (Seite 13) zur Verminderung der Innentemperatur. Achten Sie beim Einbau des Geräts darauf, dass die Austrittsöffnungen des Kühlers nicht blockiert werden. Durch Abdecken dieser Öffnungen wird die Kühlung des Geräts behindert, was zu Fehlfunktionen führen kann.

Zubehör

Anschlussfunktionsanleitung

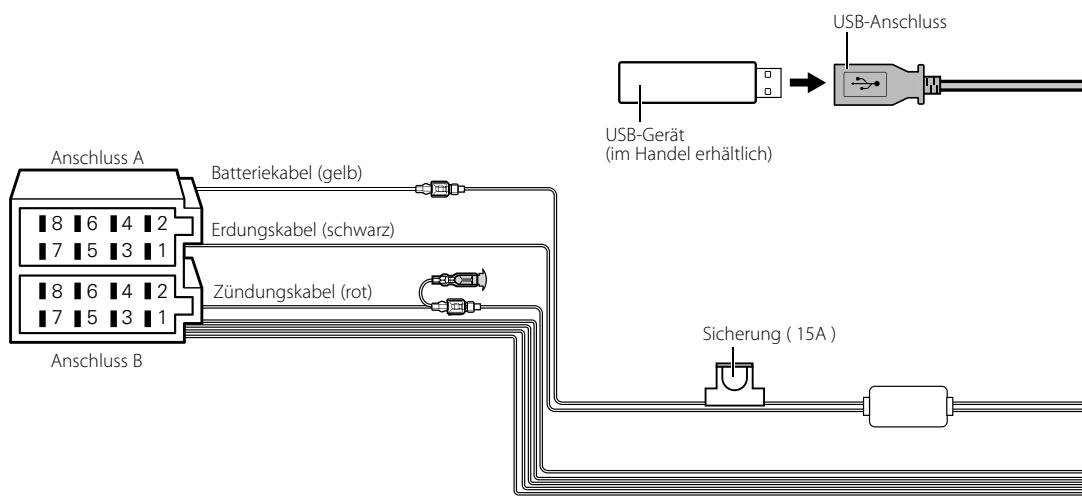

Stiftnummern für ISO-Anschlüsse	Kabelfarbe	Funktionen
Externer Stromanschluss
A-4	gelb	Batterie
A-5	blau/weiß	Stromsteuerung
A-7	rot	Zündung (ACC)
A-8	schwarz	Erdungsanschluss (Masse)
Lautsprecheranschluss
B-1	lila	Hinten rechts (+)
B-2	lila/schwarz	Hinten rechts (-)
B-3	grau	Vorne rechts (+)
B-4	grau/schwarz	Vorne rechts (-)
B-5	weiß	Vorne links (+)
B-6	weiß/schwarz	Vorne links (-)
B-7	grün	Hinten links (+)
B-8	grün/schwarz	Hinten links (-)

▲WARNUNG

Anschluss des ISO-Anschlusses

Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie sicher, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Geräts ordnungsgemäß durchführen.

Der Standardanschluss für den Kabelbaum wird unten unter

① beschrieben. Falls die ISO-Anschlussstifte entsprechend
② oder ③ belegt sind, führen Sie den Anschluss bitte wie dargestellt durch.

Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren.

①(Standard-Einstellung) Der Stift A-7 des ISO-Anschlusses am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 mit der Konstantspannungsquelle verbunden ist.

② Der Stift A-7 des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 mit der Zündung verbunden ist.

③ Der Stift A-4 des ISO-Anschlusses am Fahrzeug ist mit nichts verbunden, während der Stift A-7 mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 und Stift A-4 sind mit der Konstantspannungsquelle verbunden).

- Wenn der Anschluss so durchgeführt wird, wie oben unter

③ beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten.

Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

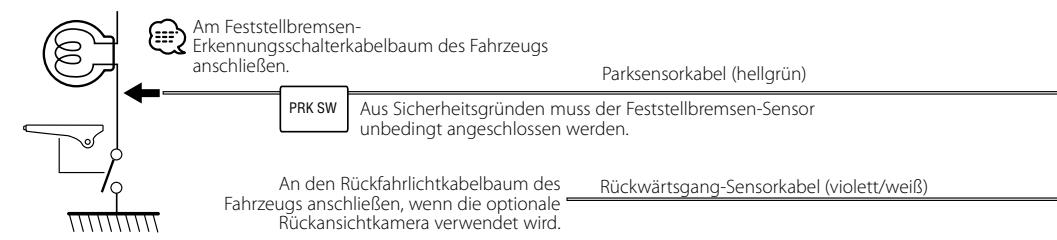

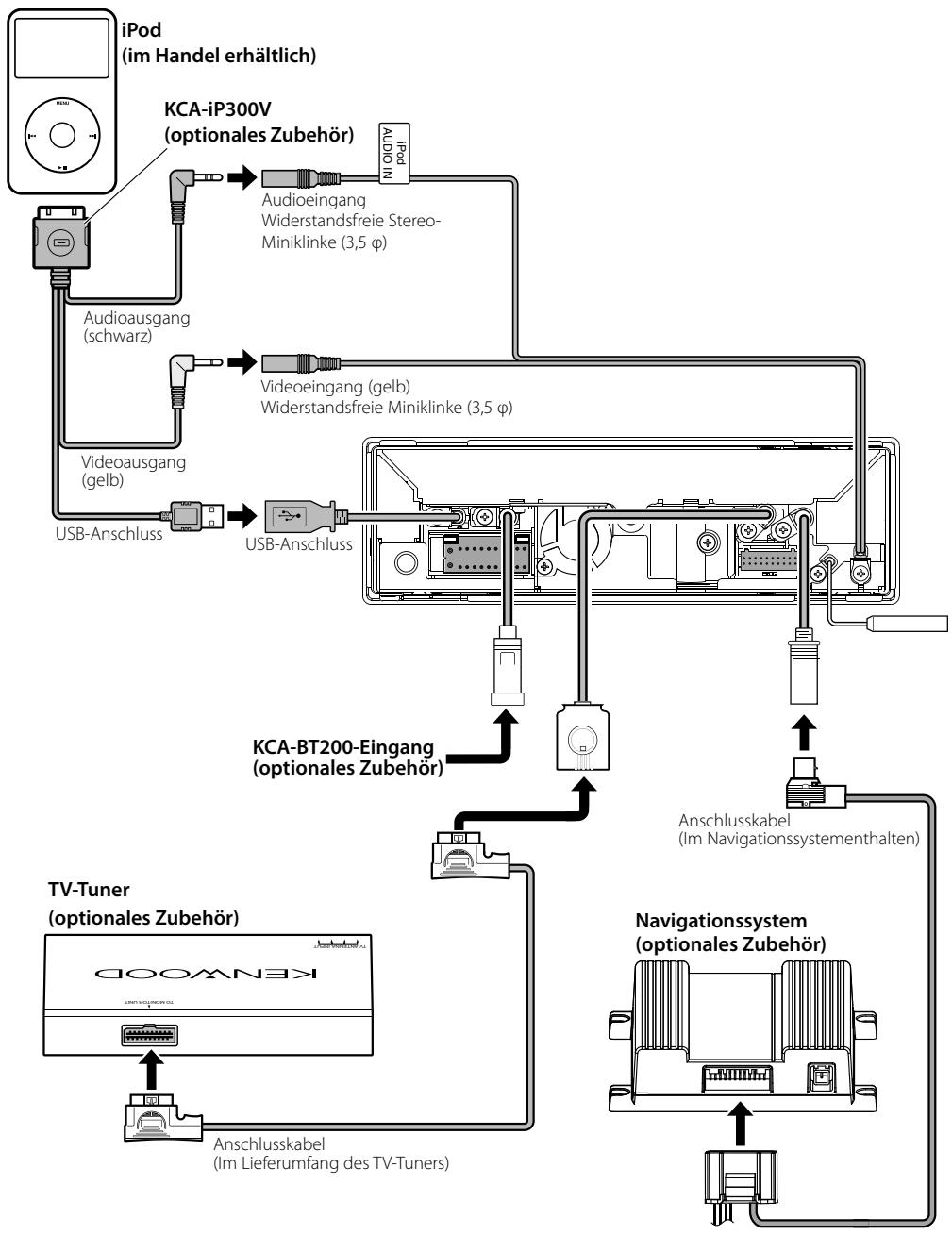

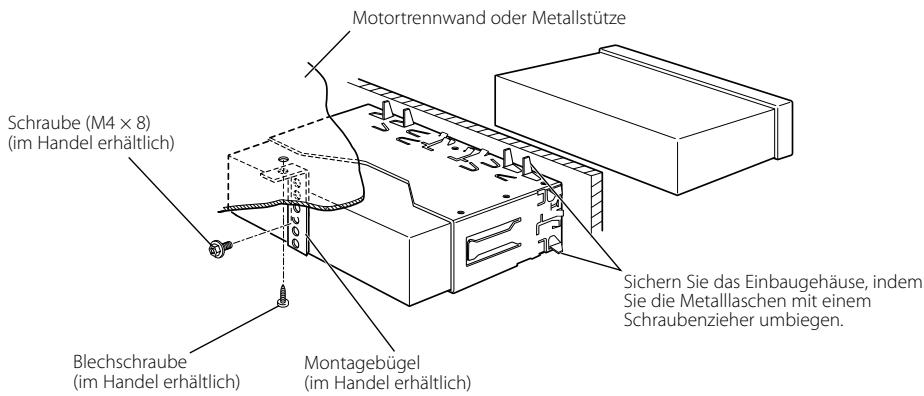

Einbau

Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen).

Abnehmen des Hartgummi-Rahmens (Armaturenblende)

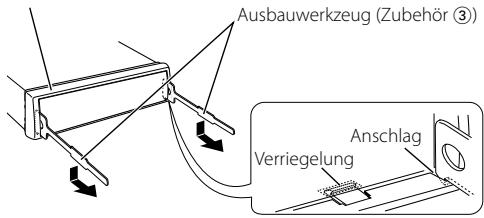

1. Lassen Sie die Anschlagstifte des Ausbauwerkzeugs einrasten ③ und bauen Sie die beiden. Verriegelungen der unteren Hälfte aus. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen.

Armaturenblende (Zubehör ④)

• Der Rahmen kann auf die gleiche Weise von der oberen Hälfte entfernt werden.
• Führen Sie nach dem Ausbau der unteren Hälfte den Ausbau der beiden oberen Stellen durch.

1. Entfernen Sie den Hartgummi-Rahmen, indem Sie sich des in Abschnitt dargestellten Verfahrens bedienen.
2. Entfernen Sie die Sechskantschraube mit der Unterlegscheibe (M4 × 8) an der Rückseite des Geräts.

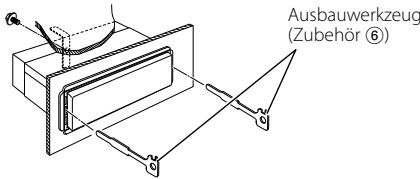

3. Schieben Sie die beiden Ausbauwerkzeuge ③ fest in die Schlitze auf beiden Seiten, wie gezeigt.

1. Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

• Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen.
• Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus.
