Producttype	DVD-speler voor voertuigen
Merk	KENWOOD
Model	KVT-50DVDRY
Voeding	12 V DC, negatieve massa
Zekering	15 A
ISO-connector	Ja (pinnen A-4, A-5, A-7, A-8; B-1 tot B-8)
Ingangen	AV IN (video geel, audio links/rechts wit/rood), USB, ingang achteruitrijcamera
Uitgangen	AV OUT (video geel, audio links/rechts), voor-uitgangen, achter/subwoofer voor-uitgangen
Audiofuncties	Afspelen DVD, CD, USB; ondersteuning iPod via adapter KCA-iP300V; optionele TV-tuner
Compatibiliteit stuurwielbediening	Ja (via specifieke adapter, niet meegeleverd)
Maximale montagehoek	30°
Koelventilator	Ja, niet blokkeren
Bescherming	PROTECT-functie bij kortsluiting
Meegeleverde accessoires	Kabelboom (2 stuks), demontagegereedschap, frame van hard rubber (embleem), schroeven
Afmetingen (ongeveer)	178 x 100 x 150 mm (standaard dubbel DIN)
Gewicht (ongeveer)	1,5 kg
Onderhoud	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Veiligheid	Accu loskoppelen vóór installatie; ventilator niet blokkeren; gebruik de handremdetectiekabel

Veelgestelde vragen - KVT-50DVDRY KENWOOD

Hoe installeer ik de KENWOOD KVT-50DVDRY in mijn auto?

Koppel de accu los, sluit de kabels aan volgens de gids voor ISO-connectoren (pinnen A en B), installeer het apparaat vervolgens in de dubbele DIN-gleuf. Zorg ervoor dat de montagehoek kleiner is dan 30° en dat de ventilator niet wordt geblokkeerd. Druk na installatie op de resetknop.

Wat te doen als het scherm 'PROTECT' weergeeft?

Het bericht 'PROTECT' duidt op een waarschijnlijke kortsluiting in de luidsprekervoeten of contact met het chassis. Controleer de luidsprekerverbindingen en isoleer blootliggende kabels. Vervang de zekering indien nodig.

Kan ik een iPod gebruiken met deze speler?

Ja, via de optionele adapter KCA-iP300V aangesloten op de audio/mini-aansluiting. De iPod wordt ook opgeladen.

Hoe sluit ik een achteruitrijcamera aan?

Sluit de paarse/witte kabel van de kabelboom aan op de achterlichten (achteruit), en sluit de camera aan op de REAR VIEW CAMERA-ingang (gele stekker). De camera wordt automatisch geactiveerd bij achteruitrijden.

De stuurwielbediening werkt niet, wat te doen?

U moet een voor uw voertuig specifieke adapter voor stuurwielbediening gebruiken (niet meegeleverd). Sluit deze aan op de lichtblauwe/gele kabel (REMO.CONT). Raadpleeg een professional voor de juiste adapter.

Welk type zekering gebruiken?

Gebruik een zekering van 15 A van hetzelfde type. Als de zekering doorbrandt, controleer dan eerst de kabels op kortsluiting voordat u deze vervangt.

Hoe sluit ik het apparaat aan op de ontsteking?

De rode kabel (ontsteking) moet worden aangesloten op een bron die aan- en uitgaat met de contactsleutel. Als uw voertuig geen ACC-stand heeft, blijft het apparaat ingeschakeld; schakel het dan handmatig uit.

Kan ik een externe versterker gebruiken?

Ja, sluit de blauwe/witte kabel (ANT CONT / P.CONT) aan op de stuuringang van de versterker. De voor-, achter- en subwoofer voor-uitgangen zijn beschikbaar.

Hoe maak ik het apparaat schoon?

Gebruik een zachte, droge doek. Gebruik geen oplosmiddelen, alcohol of schurende producten. Voor het scherm wordt een microvezeldoek aanbevolen.

Het apparaat leest geen DVD, wat controleren?

Zorg ervoor dat de schijf schoon en compatibel is (DVD-video). Controleer of de handrem is aangetrokken (als de videomodus is geblokkeerd) en dat de lichtgroene kabel (PRK SW) correct is aangesloten.

GEBRUIKSAANWIJZING KVT-50DVDRY KENWOOD

1. Voorkom kortsluiting door de sleutel uit het contact te halen en de minkabel (⊖) van de accu los te koppelen.
2. Verbind de juiste ingangs- en uitgangskabel met elk toestel.
3. Verbind de kabel met de bedradingsbundel.
4. Neem stekker B van de bedradingsbundel en verbind hem met de luidsprekeraansluiting in de auto.
5. Neem stekker A van de bedradingsbundel en verbind hem met de externe spanningsaansluiting van de auto.
6. Neem de bedradingsbundel en verbind deze met het toestel.
7. Installeer het toestel in de auto.
8. Sluit de minpool (⊖) van de accu weer aan.
9. Druk op de resettoets.

▲WAARSCHUWING

- Schakel de zekering van de ontstekingskabel (rood) en de accukabel (geel) niet uit. De voeding moet altijd via de zekering op de kabels worden aangesloten.

• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vaklui uitvoeren.
• Zorg dat het toestel op een negatieve 12-volt-gelijkstroomvoeding is geaard.
• Installeer het toestel niet op plaatsen die aan direct zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd ook zeer stoffige plaatsen of plaatsen die blootstaan aan waterspatten.
• Gebruik bij het installeren uitsluitend de bijgeleverde schroeven. Het toestel wordt mogelijk beschadigd door gebruik van andere schroeven.
• Wanneer de voeding niet wordt ingeschakeld ("PROTECT" wordt weergegeven), kan er kortsluiting zijn in een van de luidsprekerdraden of maakt de draad contact met het chassis van de auto, waardoor de beschermingsfunctie wordt geactiveerd. Controleer de luidsprekerkabel.
• Controleer dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.

• Als het contact van uw auto geen ACC-stand heeft of de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet gekoppeld zijn aan het contact (met andere woorden, de spanning van het toestel wordt niet gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto wordt in- en uitgeschakeld.

• Gebruik een in de handel verkrijgbare conversieconnector als de connector niet in de voertuigconnector past.

• Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Om kortsluitingen te voorkomen, mag u de kapjes aan het uiteinde van niet-aangesloten kabels of aansluitingen niet verwijderen.
• Als de console voorzien is van een klep, dient u het toestel zodanig te installeren dat het voorpaneel bij het openen en sluiten de klep niet raakt.
• Als de zekering doorbrandt, controleer dan eerst of de draden geen kortsluiting hebben veroorzaakt en vervang vervolgens de oude zekering door een van hetzelfde type.
• Sluit de luidsprekerkabels juist met de overeenkomende aansluitingen aan. Het toestel wordt mogelijk beschadigd of functioneert niet als de kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard.
• Controleer na het installeren van het toestel dat de remlichten, richtingaanwijzers, ruitenwissers, etc. van de auto juist functioneren.
• Installeer het toestel onder een maximale hoek van 30°.
• Dit toestel is uitgerust met een ventilator (pagina 21) om de binnentemperatuur te verminderen. Plaats het toestel niet zodanig dat de ventilator wordt geblokkeerd. Wanneer deze openingen worden geblokkeerd, kan de binnentemperatuur oplopen en het toestel defect raken.

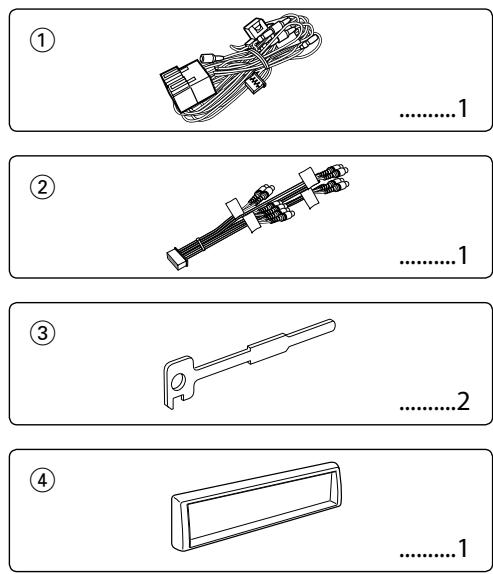

Toebehoren

Stekkerfunctietabel

Pennummers voor ISO-stekkers	Kleur van kabel	Functies
Externe spanningsaansluiting
A-4	Geel	Accu
A-5	Blauw/wit	Spanningsregeling
A-7	Rood	Contact (ACC)
A-8	Zwart	Massaverbinding
Luidsprekerstekker
B-1	Paars	Rechts achter (+)
B-2	Paars/zwart	Rechts achter (-)
B-3	Grijs	Rechts voor (+)
B-4	Grijs/zwart	Rechts voor (-)
B-5	Wit	Links voor (+)
B-6	Wit/zwart	Links voor (-)
B-7	Groen	Links achter (+)
B-8	Groen/zwart	Links achter (-)

▲WAARSCHUWING

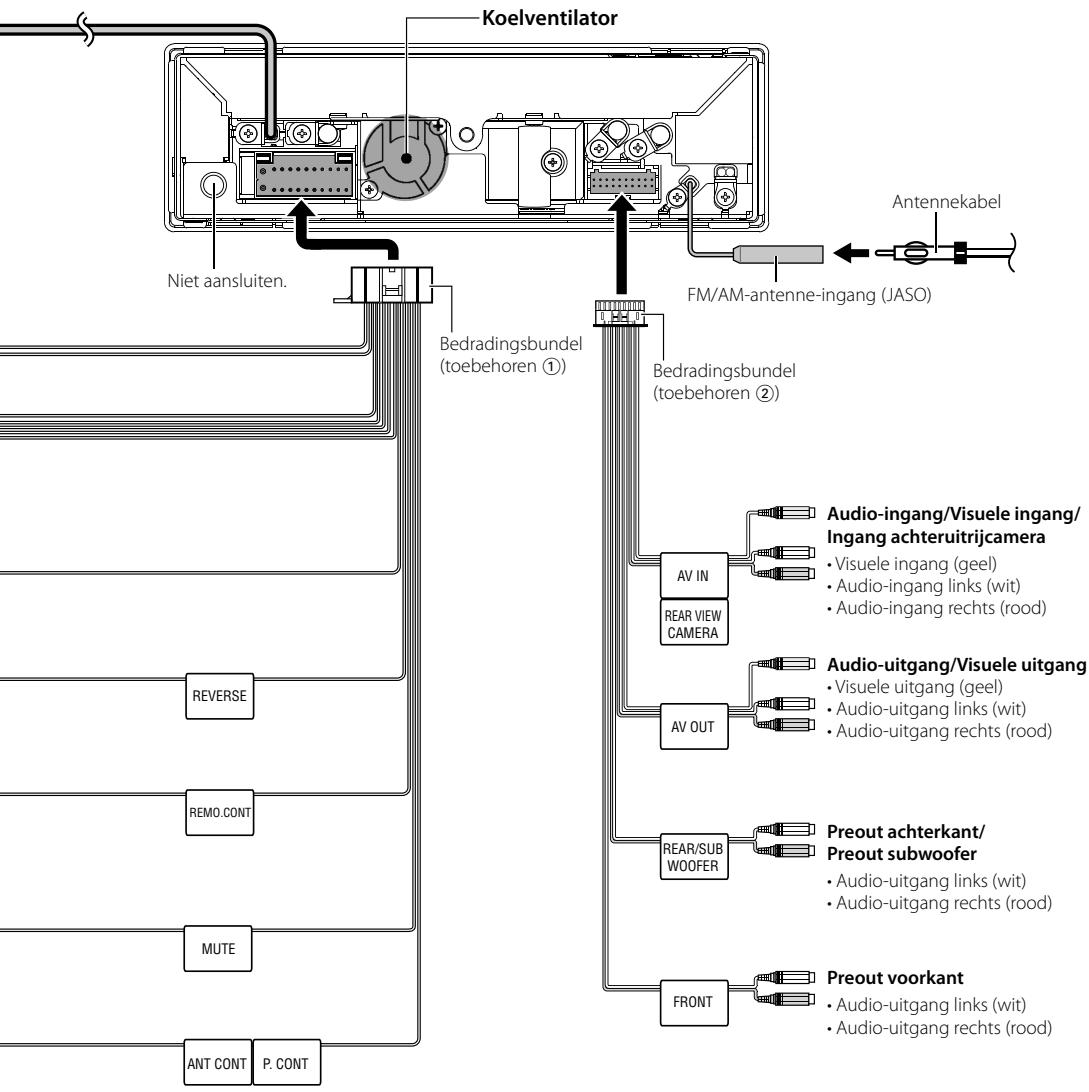

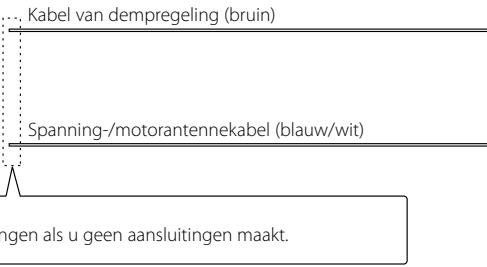

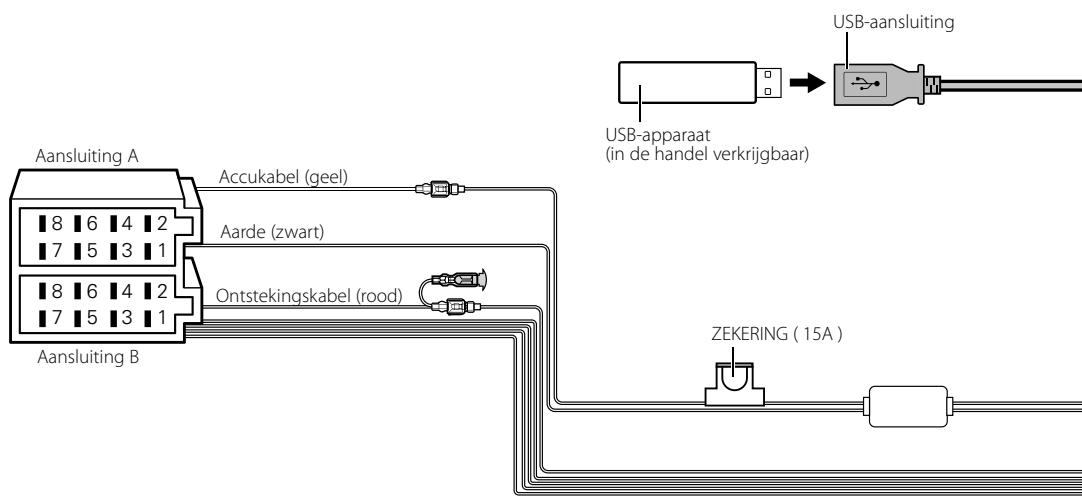

Aansluiten van de ISO-stekker

De penopstelling van de ISO-stekkers is afhankelijk van uw type auto. Zorg dat de aansluitingen juist zijn om beschadiging van het toestel te voorkomen.

De standaardverbinding van de bedradingsbundel wordt in stap 1 hieronder beschreven. Maak de getoonde verbindingen als de penopstelling van de ISO-stekker overeenkomt met de beschrijving in 2 of 3.

De kabel moet opnieuw worden aangesloten zoals getoond in ② hieronder als u dit toestel installeert in Volkswagen-modellen.

①(Standaardverbinding) De pen A-7 van de ISO-stekker van de auto is verbonden met het contact en de pen A-4 is verbonden met de constante spanningsbron.

2 De pen A-7 van de ISO-stekker van de auto is verbonden met de constante spanningsbron en de pen A-4 is verbonden met het contact.

③ De pen A-4 van de ISO-stekker van de auto is niet verbonden en de pen A-7 is verbonden met de constante spanningsbron (of zowel de pen A-7 als de pen A-4 zijn verbonden met de constante spanningsbron).

- Wanneer de verbinding is gemaakt zoals beschreven in [3], wordt de spanning van het toestel niet gekoppeld aan de in- en uitschakeling van het contact. U moet in dit geval zelf de spanning uitschakelen wanneer het contact van de auto is uitgeschakeld.

Om het in- en uitschakelen van het toestel te koppelen aan het contact, moet u de ontstekingskabel (ACC ...rood) verbinden met een spanningsbron die gelijk met het contact wordt in- en uitgeschakeld.


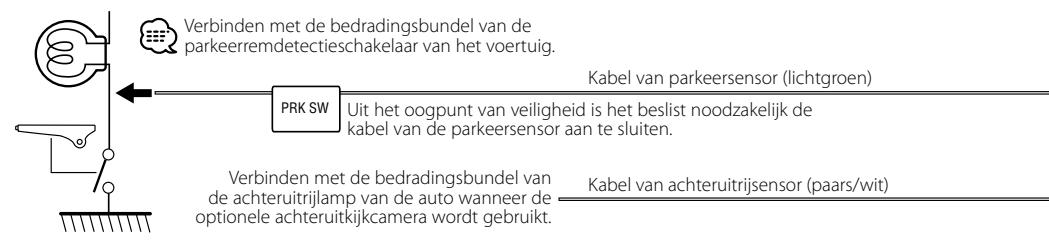

    A["Verbinden met de bedradingsbundel van de parkeerremdetectieschakelaar van het voertuig."] --> B["PRK SW"]
    B --> C["Kabel van parkeersensor (lichtgroen)"]
    B --> D["Uit het oogpunt van veiligheid is het beslist noodzakelijk de kabel van de parkeersensor aan te sluiten."]
    E["Verbinden met de bedradingsbundel van de achteruitrijlamp van de auto wanneer de optionele achteruitkijkcamera wordt gebruikt."] --> F["Kabel van achteruitrijsensor (paars/wit)"]

Naar stuurafstandsbediening

Stuurafstandsbediening-ingang (lichtblauw/geel)

Als u de afstandsbedieningsfunctie van het stuurwiel wilt gebruiken, is een exclusieve afstandsbedieningsadapter (niet bijgeleverd) aangepast aan uw voertuig vereist. Laat het beschermkapje op deze aansluiting wanneer ze niet wordt gebruikt.

Raadpleeg voor het aansluiten van het Kenwoodnavigatiesysteem de gebruiksaanwijzing van de navigator.

Sluit aan op de spanningsaansluiting wanneer u de optionele vermogensversterker gebruikt, of op de antenne-aansluiting van de auto.

Laat de kabel niet uit het lipje hangen als u geen aansluitingen maakt.

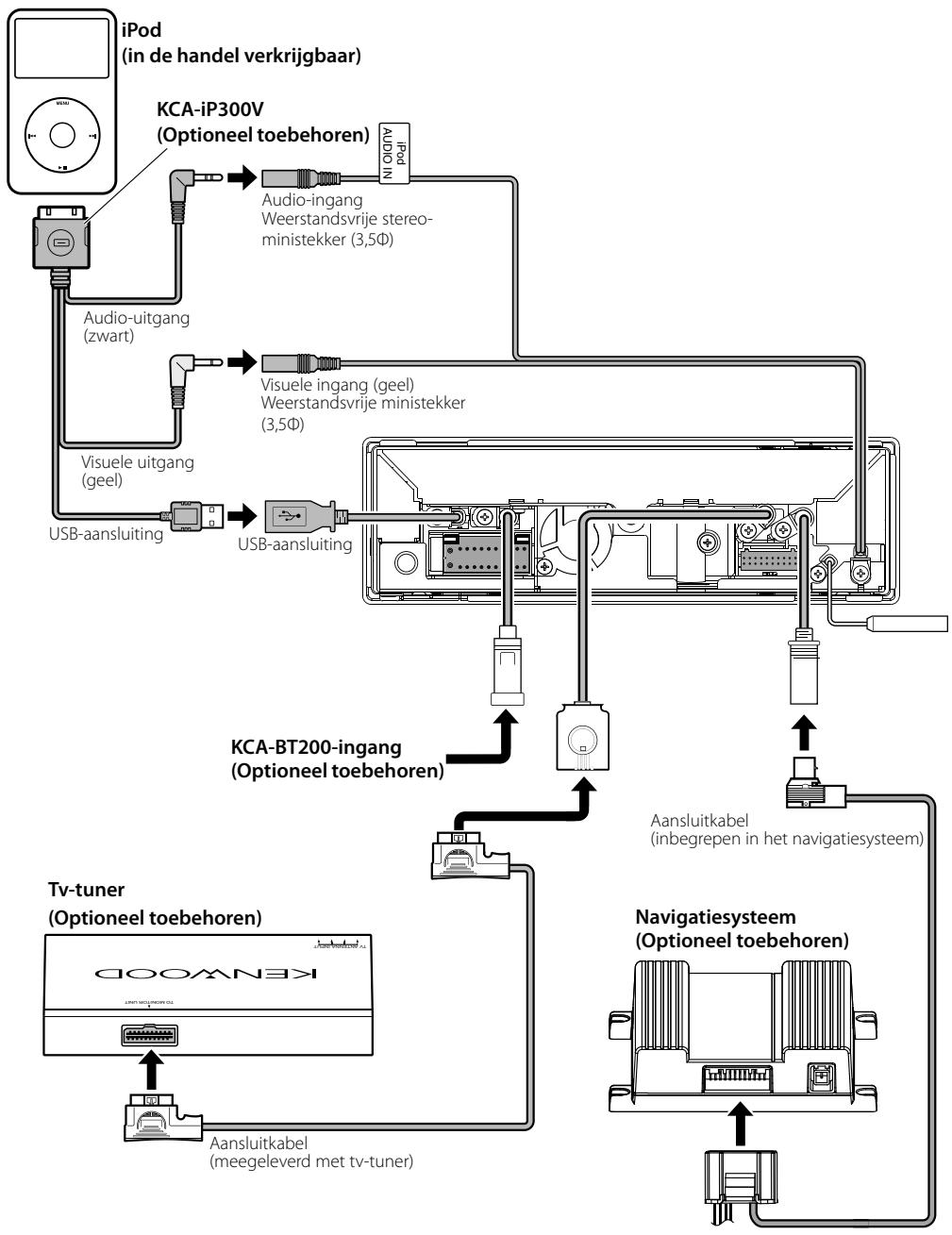


Installatie

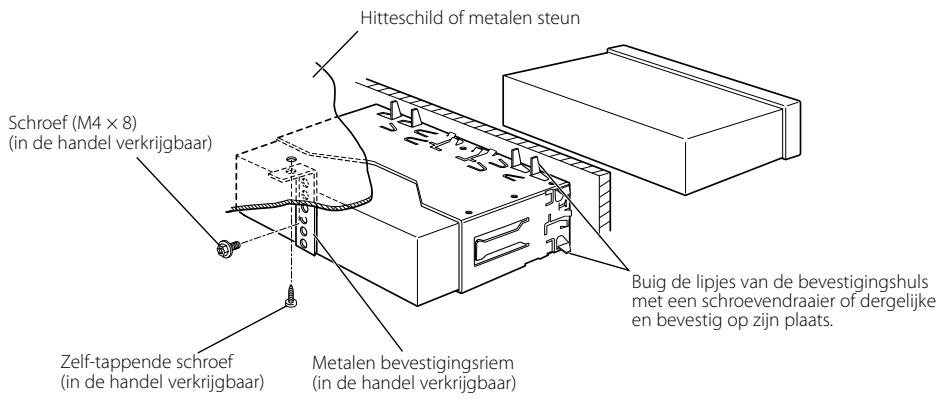

Controleer of het toestel goed geïnstalleerd is. Als het toestel niet stabiel is, kan het slecht werken (het geluid kan bijvoorbeeld soms onderbroken worden).

Verwijderen van het hardrubber frame (schakelplaat)

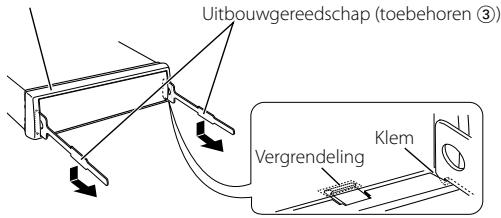

1. Steek de meeneempennen van het uitbouwgereedschap in de uitsparingen ③ en verwijder de twee vergrendelingen aan de onderkant. Breng het frame omlaag en trek naar voren zoals u in de afbeelding ziet.

Schakelplaat (toebehoren ④)

- Aan de bovenkant kan het frame op dezelfde manier worden verwijderd.

1. Nadat de onderkant is verwijderd, verwijdert u de twee plaatsen aan de bovenkant.

Verwijderen van het toestel

1. Verwijder het hardrubber frame volgens de uitbouwprocedure in het deel .
2. Verwijder de zeskantschroef met onderlegring (M4 × 8) van het achterpaneel.

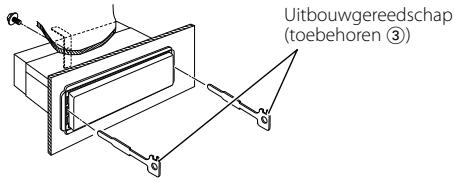

3. Steek de twee uitbouwgereedschappen ③ zoals is afgebeeld diep in de uitsparingen.

1. Breng het uitbouwgereedschap omlaag en trek het toestel half naar voren terwijl u naar het midden drukt.

- Ga voorzichtig te werk zodat u niet gewond kunt raken door de meeneempennen op het uitbouwgereedschap.

1. Trek het toestel met uw handen geheel naar voren en let op dat u het toestel niet laat vallen.
