Marca	Kenwood
Modelo	KVT514
Tipo de producto	Reproductor de DVD para automóvil
Alimentación	12 V CC (masa negativa)
Fusible	15 A
Ángulo de montaje	30° máximo
Ventilador de refrigeración	Integrado
Conectores de entrada	Entrada AV (audio/vídeo), entrada de cámara de reversa, entrada USB
Conectores de salida	Salida AV, pre-salidas delanteras, trasera/subwoofer
Funcionalidades	Reproducción DVD, CD, MP3, iPod (mediante adaptador), radio AM/FM, control por volante (mediante adaptador), atenuación de iluminación
Cableado requerido	Batería (amarillo), encendido (rojo), masa (negro), sensor de estacionamiento (verde claro), sensor de marcha atrás (violeta/blanco), control de dirección (azul claro/amarillo), silencio (marrón), control de antena (azul), alimentación del amplificador (azul/blanco)
Protección	Circuito de protección contra cortocircuitos (visualización "PROTECT")
Reinicio	Botón de reinicio después de la instalación
Compatibilidad	iPod/iPhone mediante adaptador KCA-iP301V (opcional), SIRIUS/XM/HD Radio mediante adaptador (opcional), sistema de navegación Kenwood (opcional)
Instalación	Requiere habilidades profesionales, usar los tornillos suministrados, evitar exposición directa al sol, calor, humedad

Preguntas frecuentes - KVT514 KENWOOD

¿Cómo instalar el reproductor de DVD Kenwood KVT514?

La instalación requiere habilidades profesionales. Primero desconecte el terminal ⊖ de la batería. Conecte los cables en el orden: masa (negro), batería (amarillo), encendido (rojo). Luego conecte los altavoces y otros accesorios. Fije el dispositivo con los tornillos suministrados y presione el botón de reinicio.

¿Qué hacer si el dispositivo muestra 'PROTECT'?

El mensaje 'PROTECT' indica un posible cortocircuito en el cable del altavoz o un contacto con el chasis. Verifique los cables de los altavoces y asegúrese de que no estén en cortocircuito con la masa. Reemplace el fusible si es necesario.

¿Cómo conectar una cámara de reversa?

Conecte el cable de entrada de la cámara (amarillo) al conector REAR VIEW CAMERA del dispositivo. También conecte el cable violeta/blanco del sensor de marcha atrás al interruptor de luces de reversa del vehículo.

¿Puedo usar los controles en el volante?

Sí, siempre que use un adaptador de control remoto en el volante específico para su vehículo (no incluido). Conecte el cable azul claro/amarillo al adaptador.

¿Qué tipo de tornillos usar para la instalación?

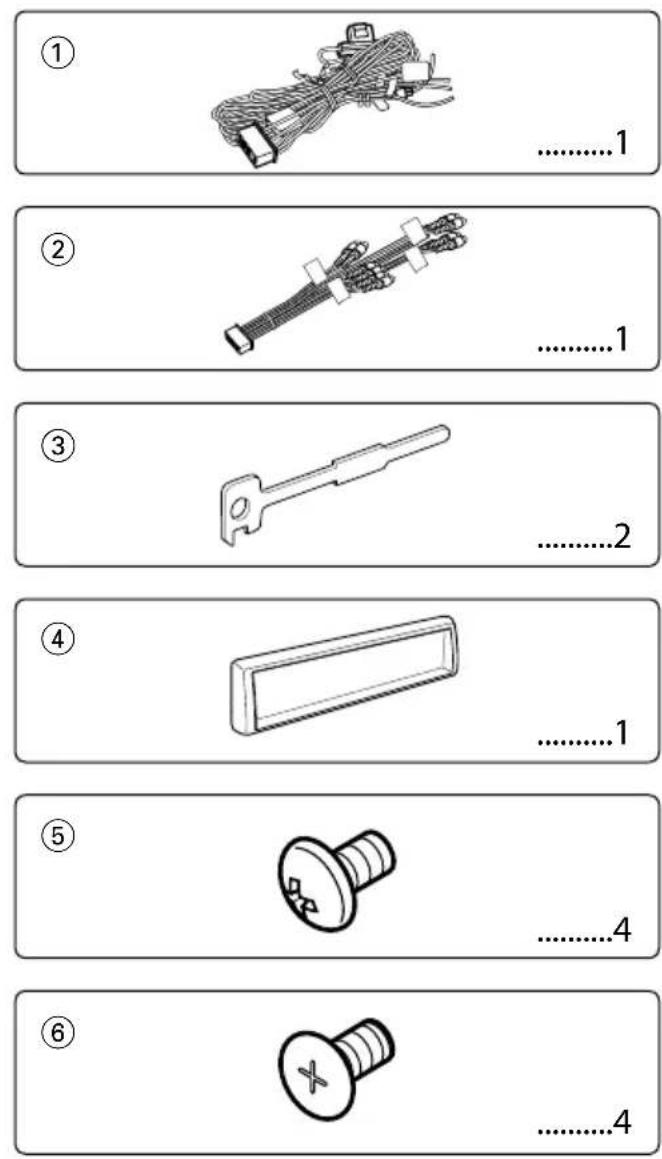

Use únicamente los tornillos suministrados con el dispositivo (accesorios ⑤ y ⑥). Nunca use sus propios tornillos, ya que podrían dañar el dispositivo.

¿Cómo quitar el dispositivo después de la instalación?

Primero retire el marco de goma dura (emblema) con las herramientas de desmontaje. Inserte las dos herramientas en las ranuras laterales, empújelas hacia abajo y tire del dispositivo hacia adelante.

¿Cómo reiniciar el dispositivo?

Después de conectar todas las alimentaciones e instalar el dispositivo, presione el botón de reinicio (botón reset) ubicado en el panel frontal.

¿Qué hacer si un fusible se funde?

Primero verifique que ningún cable esté en cortocircuito. Reemplace el fusible fundido por uno nuevo del mismo valor (15A). Si el problema persiste, consulte a un profesional.

¿Puedo conectar un iPod?

Sí, mediante el adaptador opcional KCA-iP301V. Conecte el adaptador al puerto USB o a la entrada de audio/vídeo, luego conecte su iPod.

¿Cuáles son las precauciones de seguridad importantes?

Nunca conecte los cables de encendido y de batería a la masa (chasis): riesgo de incendio. Instale el dispositivo en un lugar ventilado (ventilador de refrigeración). No toque las partes metálicas calientes después del uso.

MANUAL DE USUARIO KVT514 KENWOOD

MANUAL DE INSTALACIÓN

Kenwood Corporation

1. Para evitar cortocircuitos, retire la llave del encendido y desconecte el terminal ⊖ de la batería.
2. Conecte el cable de entrada y salida apropiado en cada unidad.
3. Conecte los cables del altavoz del mazo de conductores.
4. Conecte los cables del mazo de conductores en el siguiente orden: tierra, batería, encendido.
5. Conecte el conector del mazo de conductores a la unidad.
6. Instale la unidad en su automóvil.
7. Vuelva a conectar el terminal ⊖ de la batería.
8. Pulse el botón de reposición.

ADVERTENCIA

- Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del automóvil (tierra), podría producir un cortocircuito y esto a su vez, un incendio. Siempre conecte estos cables a la fuente de alimentación que pasa a través de la caja de fusibles.

▲PRECAUCIÓN

- Instale esta unidad en la consola de su vehículo. No toque la parte metálica de esta unidad durante e inmediatamante después del uso de la unidad. La parte metálica tal como el disipador de calor y la carcasa se calientan.

!

• La instalación y cableado de este producto requiere de habilidad y experiencia. Por motivos de seguridad, deja la labor de instalación y montaje en manos de profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• No utilice sus propios tornillos. Útilice sólo los tornillos incluidos. El uso de tornillos diferentes podría causar daños en la unidad principal.
• Si no se enciende la alimentación (se muestra "PROTECT", el cable de altavoz puede que haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por esta razón, compruebe el cable de altavoz.
• Si el encendido de su automóvil no está provisto de la posición ACC, conecte los cables de encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación que recibe un suministro constante de alimentación tales como los cables de la batería, la batería podría descargarse.

• Si la consola tiene una tapa, asegúrese de instalar la unidad de modo que la placa frontal no golpee la tapa al abrir y cerrar.

• Si se funde el fusible, en primer lugar asegúrese de que los cables no hayan causado un cortocircuito, y luego reemplace el fusible usado por otro del mismo régimen.

• Enrolle los cables no conectados con una cinta de vinilo u otro material similar para que queden aislados. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados.
• Conecte los cables de los altavoces a cada uno de los terminales correspondientes. La conexión compartida de los cables ⊖ o la conexión a tierra de los mismos a cualquier parte metálica del automóvil podrá dañar la unidad o impedir su correcto funcionamiento.
• Cuando se han conectado solamente dos altavoces al sistema, conecte los conectores ya sea a ambos terminales de salida delanteros, o a ambos terminales de salida traseros (o sea, no mezcle terminales delanteros y traseros). Por ejemplo, si conecta el conector ⊕ del altavoz izquierdo a un terminal de salida delantero, no conecte el conector ⊖ del altavoz derecho a un terminal de salida trasero.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Instale la unidad en un ángulo de 30^ o menos.
• Esta unidad tiene un ventilador de refrigeración (página 25) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.

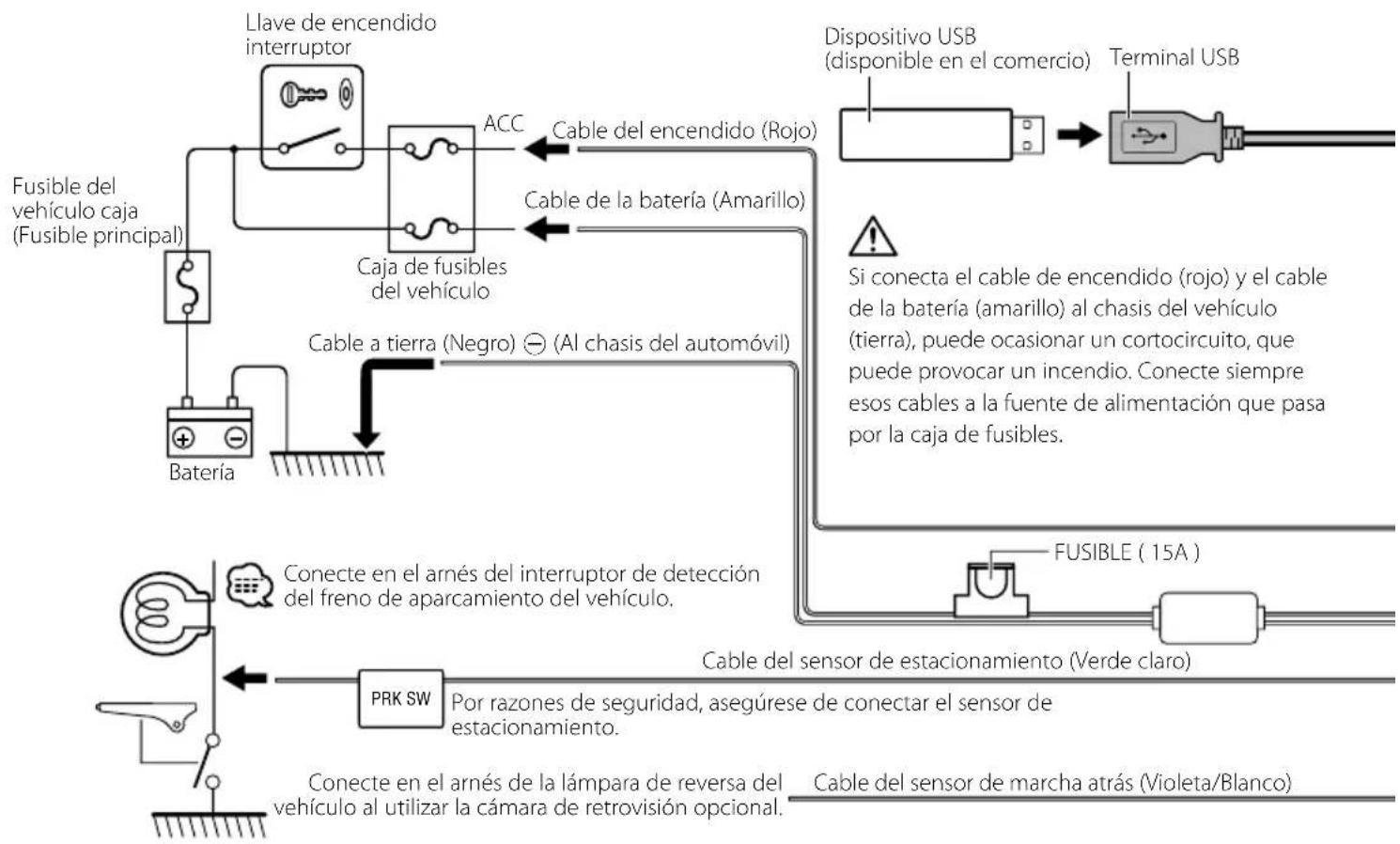

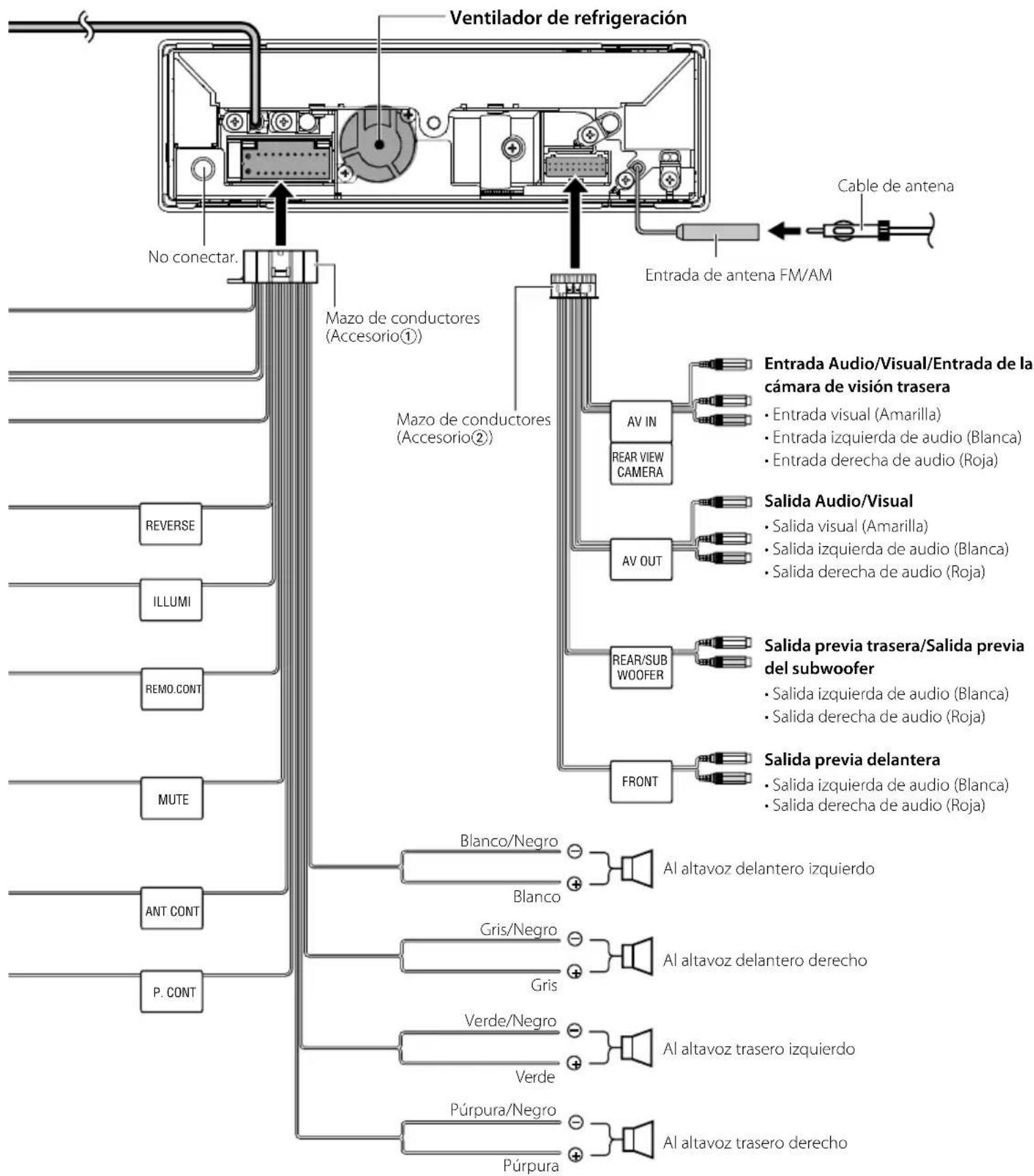

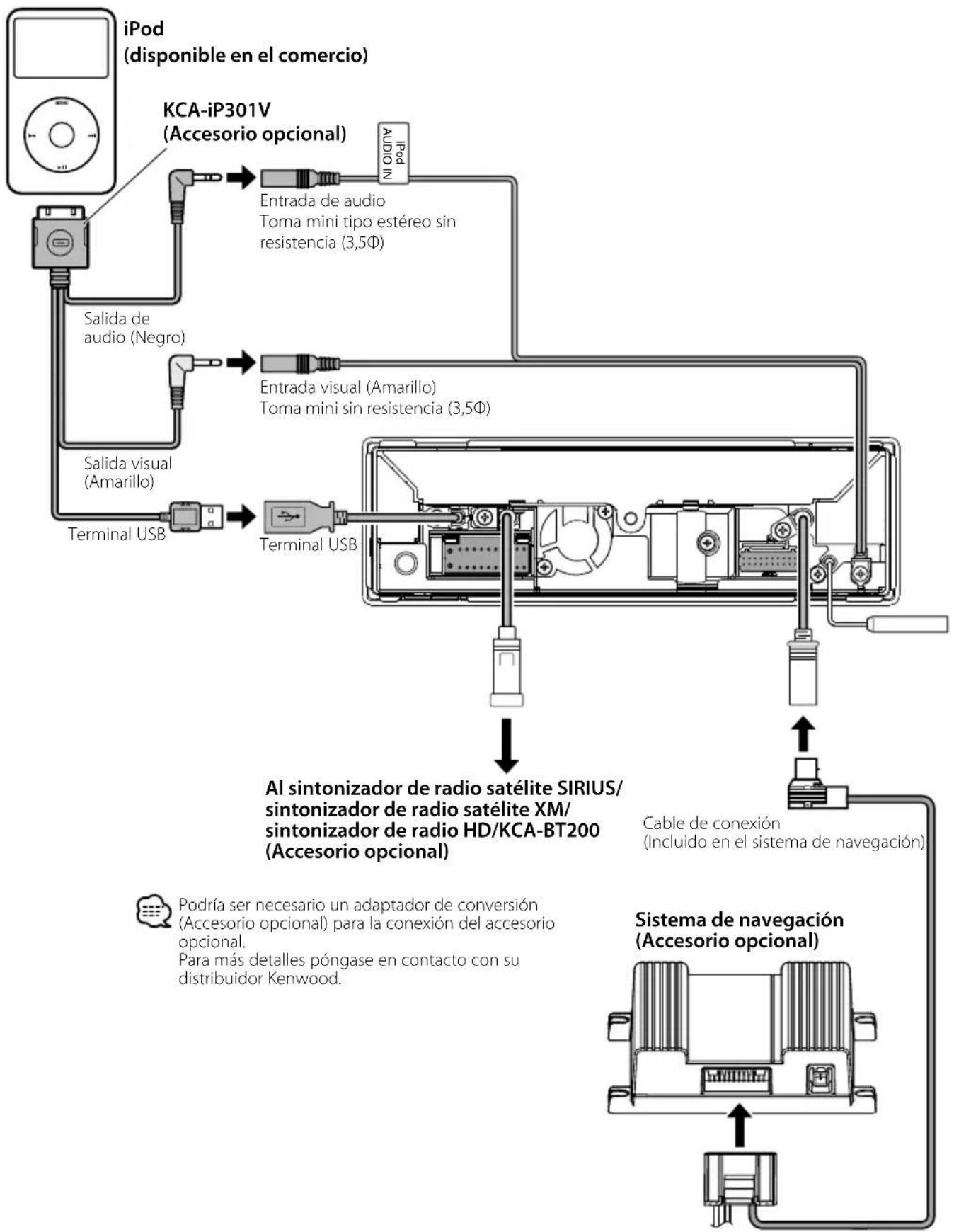


Instalación

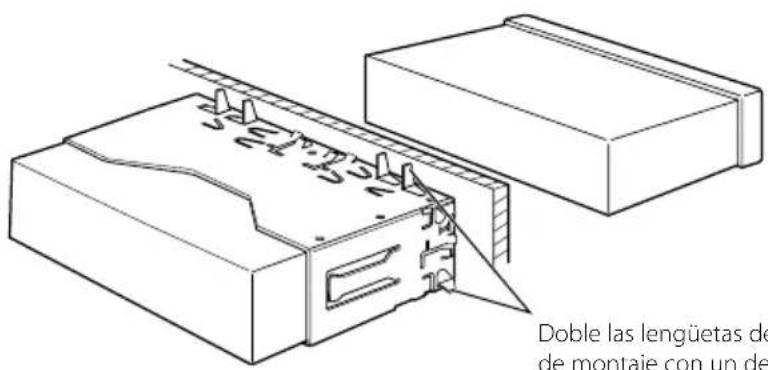

Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fijelo.

Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).

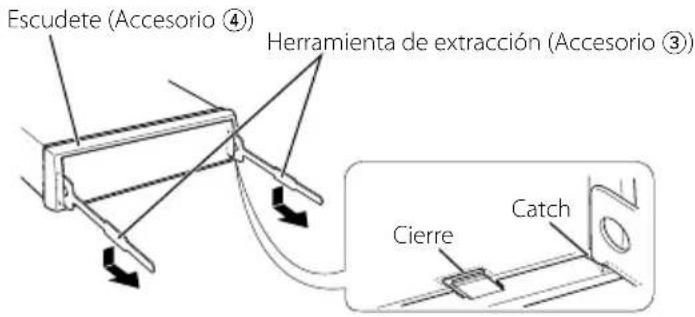

Desinstalación del marco duro de goma (escudete)

1. Enganche la uña en la herramienta de extracción ③ ay retire los dos cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.

- El marco puede extraerse desde el lado superior del mismo modo.

1. Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior.

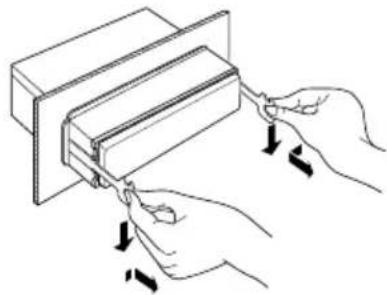

Desinstalación de la unidad

1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección .
2. Inserte las dos herramientas de extracción ③ profundamente en las ranuras de cada lado, tal y como se muestra.

Herramienta de extracción (Accesorio ③)

1. Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.
• Termine de sacar la unidad con las manos, prestando atención para no dejarla caer.

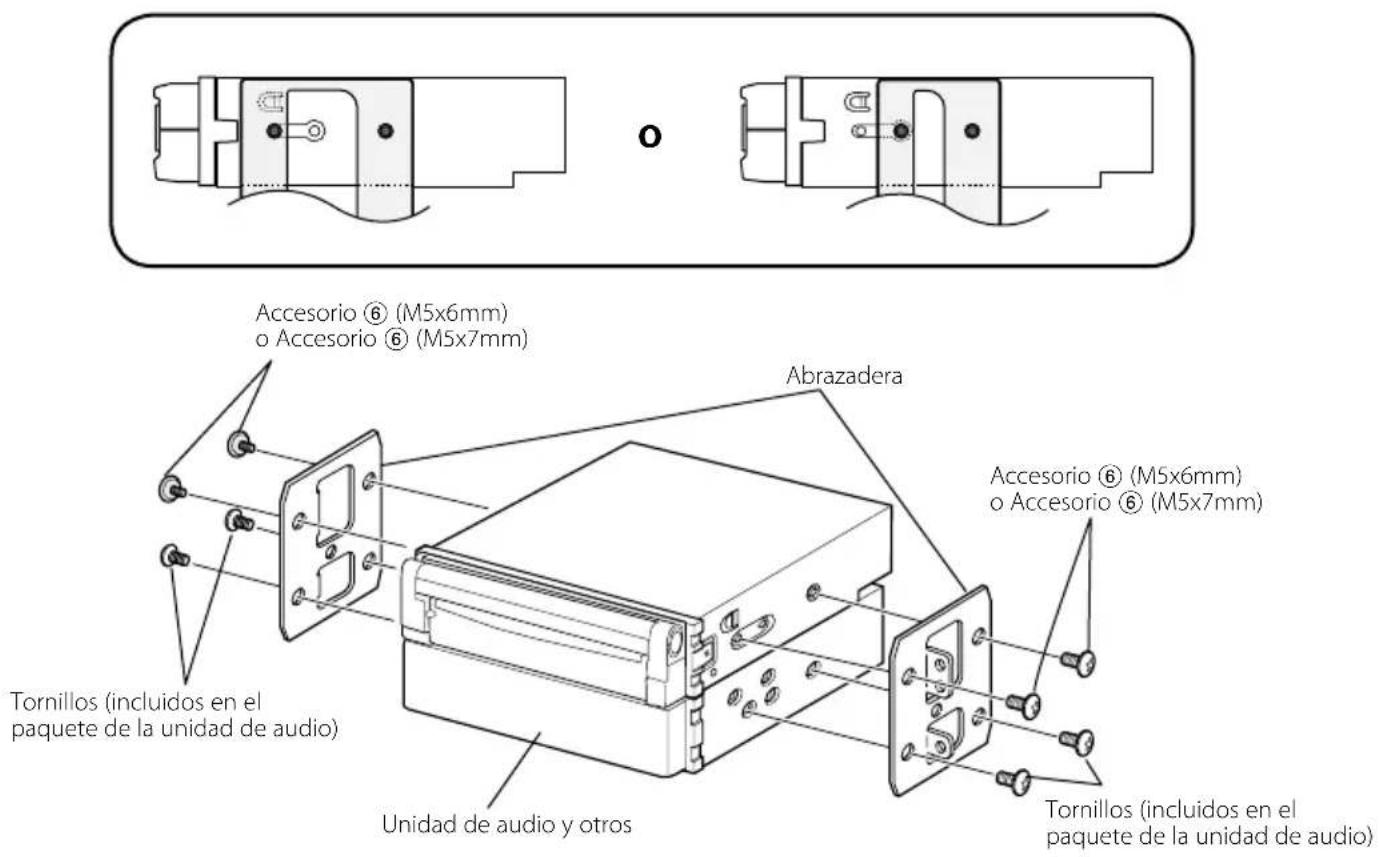

Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes en los orificios mostrados en "●"

- No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.

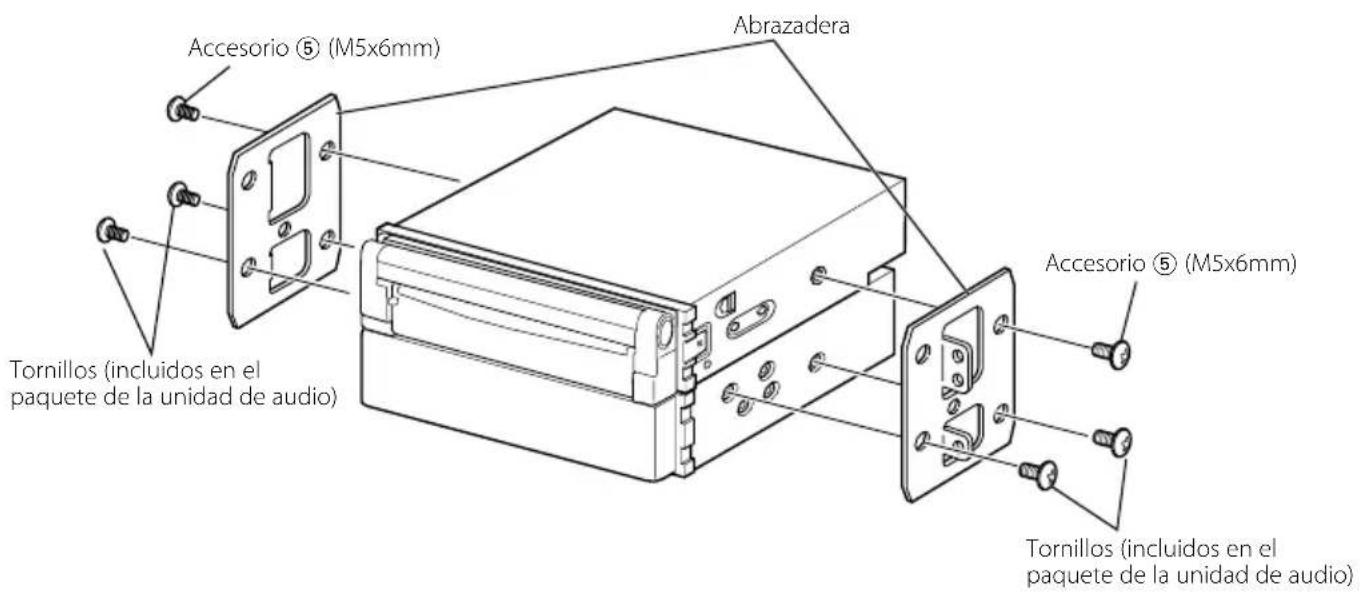

Instalación en automóvil Toyota utilizando soportes en los orificios mostrados en "●"

Cuando se utilice la abrazadera indicada anteriormente, no es posible utilizar tornillos en los dos oficios de los lados derecho e izquierdo de la unidad.

1. Monte la abrazadera a cada lado.

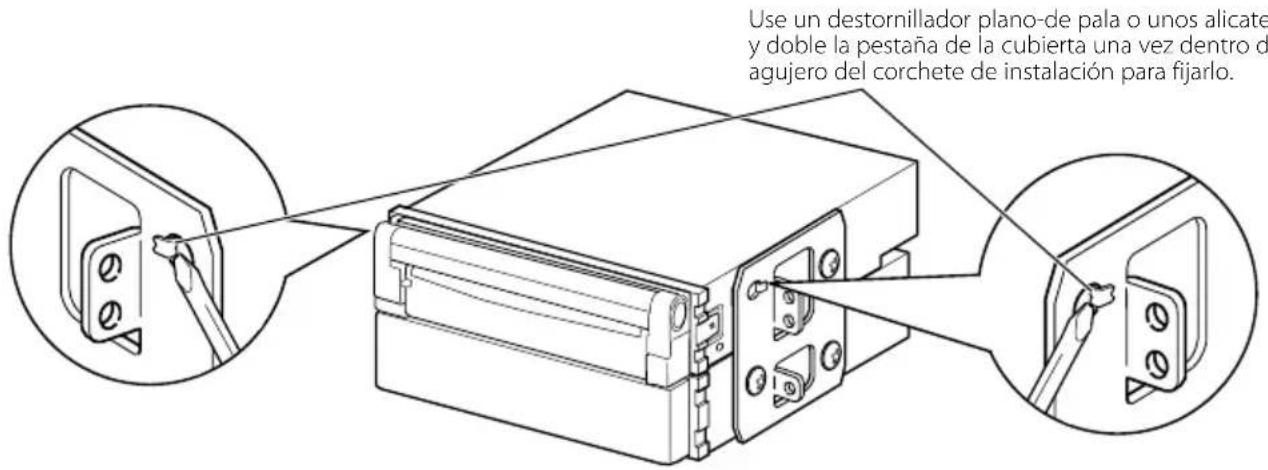

2. Doble cada extremo de la cubierta para fijar el corchete.
