MODE D'EMPLOI KVT514 KENWOOD
- Pour éviter les courts-circuits, retirez la clef de contact et déconnectez la borne ⊖ de la batterie.
- Connectez le câble d'entrée et de sortie correct à chaque appareil.
- Connectez les câbles de haut-parleur du faisceau de câbles.
- Connectez les câbles du faisceau dans l'ordre suivant: masse, batterie, allumage.
- Connectez le connecteur du faisceau de câbles à l'appareil.
- Installez l'appareil dans votre voiture.
- Reconnectez la borne ⊖ de la batterie.
- Appuyez sur la touche de réinitialisation.
▲AVERTISSEMENT
- Si vous connectez le câble d'allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d'alimentation de la boîte à fusible.
▲ATTENTION
- Installez cette unité dans la console de votre véhicule. Ne touchez pas la partie métallique de cette unité pendant et juste après son utilisation. Les parties métalliques telles que le dissipateur thermique et le boîtier deviennent chaudes.
!
- Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
- Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC.
- N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez également les endroits trop poussiéreux ou exposés aux éclaboussures.
- N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis incorrectes pourrait endommager l'appareil.
- Si l'appareil ne parvient pas à se mettre sous tension (le message "PROTECT" s'affiche), cela est peut être dû à un court-circuit au niveau du cordon d'enceinte ou à un contact entre ce dernier et le châssis du véhicule, ce qui a pu activer la fonction de protection. Par conséquent, vérifiez le câble de l'enceinte.
- Si l'allumage de votre voiture n'a pas de position ACC, connectez le câble d'allumage à une source d'alimentation qui peut être mise sous et hors tension avec la clef de contact. Si vous connectez le câble d'allumage à une source d'alimentation constante, comme un câble de batterie, la batterie risque de se décharger.
-
Si la console est équipée d'un couvercle, assurez-vous d'installer l'appareil de façon à ce que la façade ne touche pas le couvercle lors de la fermeture ou de l'ouverture.
-
Si un fusible saute, assurez-vous d'abord que les câbles n'ont pas causé de court-circuit puis remplacez le vieux fusible par un nouveau de même valeur.
- Isolez les câbles non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Pour éviter les courts-circuits, ne retirez pas non plus les capuchons à l'extrémité des câbles non-connectés ou des prises.
- Connectez séparément chaque câble d'enceinte à la borne correspondante. L'appareil peut être endommagé si le câble négatif ⊖ pour une des enceintes ou le câble de masse entre en contact avec une partie métallique du véhicule.
- Quand deux haut-parleurs seulement sont connectés au système, connectez les câbles soit aux prises de sortie avant, soit aux prises de sortie arrière (c.a.d. ne mélangez pas l'avant et l'arrière). Par exemple, si vous connectez le câble ⊕ du haut parleur de gauche à une prise de sortie avant, ne connectez pas le câble ⊖ du haut-parleur droit à la prise de sortie arrière.
- Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
- Monter l'unité de façon à ce que l'angle de montage soit de 30^ ou moins.
- Cette unité possède un ventilateur de refroidissement (page 15) pour faire baisser la température interne. Ne pas monter cette unité à un endroit où le ventilateur serait obstrué. Toute obstruction de ces ouvertures empêcherait le refroidissement de la température interne et provoquerait une panne.


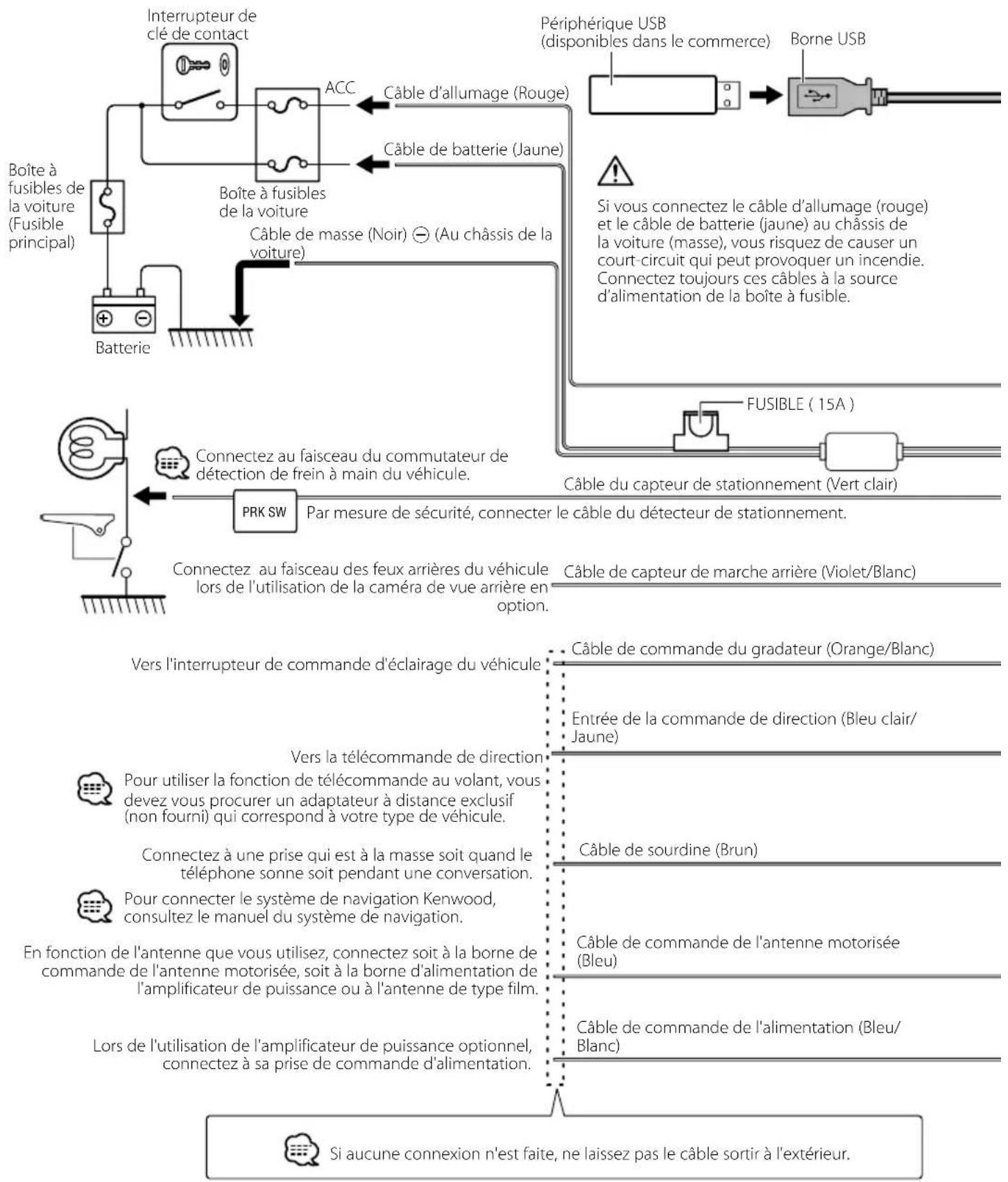

Interrupteur de clé de contact Boîte à fusibles de la voiture (Fusible principal) Batterie ACC Câble d'allumage (Rouge) Câble de batterie (Jaune) Boîte à fusibles de la voiture Câble de masse (Noir) ⊖ (Au châssis de la voiture) FUSIBLE (15A) Si vous connectez le câble d'allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d'alimentation de la boîte à fusible. Câble du capteur de stationnement (Vert clair) PRK SW Par mesure de sécurité, connecter le câble du détecteur de stationnement. Connectez au faisceau du commutateur de détection de frein à main du véhicule. Câble de capteur de marche arrière (Violet/Blanc) Vers l'interrupteur de commande d'éclairage du véhicule Câble de commande du gradateur (Orange/Blanc) Vors l'interrupteur de commande d'éclairage du véhicule Entrée de la commande de direction (Bleu clair/ Jaune) Pour utiliser la fonction de télécommande au volant, vous devez vous procurer un adaptateur à distance exclusif (non fourni) qui correspond à votre type de véhicule. Câble de sourdine (Brun) Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. En fonction de l'antenne que vous utilisez, connectez soit à la borne de commande de l'antenne motorisée, soit à la borne d'alimentation de l'amplificateur de puissance ou à l'antenne de type film. Lors de l'utilisation de l'amplificateur de puissance optionnel, connectez à sa prise de commande d'alimentation. Câble de commande de l'antenne motorisée (Bleu) Câble de commande de l'alimentation (Bleu/ Blanc) Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur.


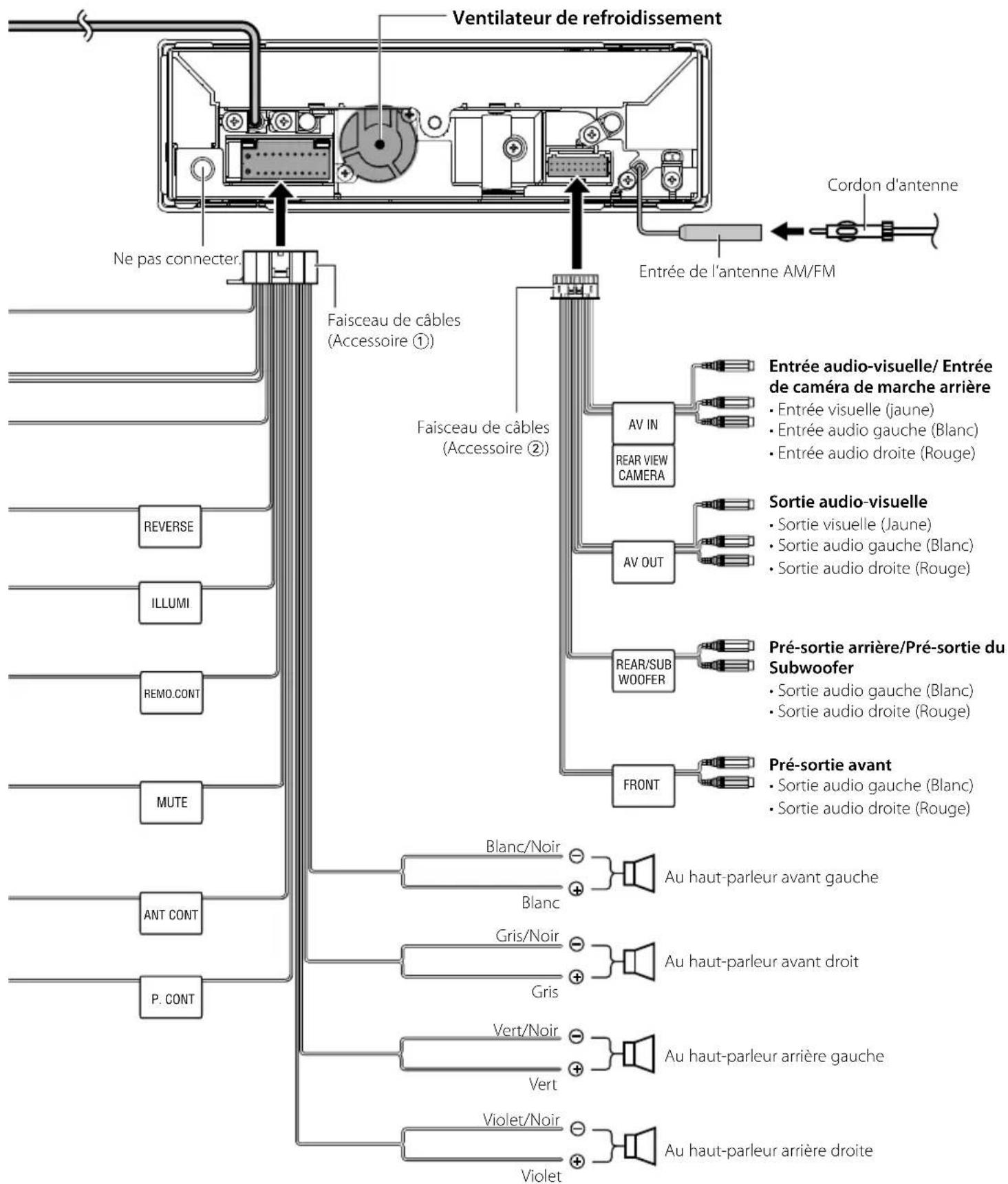

Ventilateur de refroidissement Cordon d'antenne Entrée de l'antenne AM/FM Ne pas connecter. Faisceau de câbles (Accessoire ①) Faisceau de câbles (Accessoire ②) Entrée audio-visuelle/ Entrée de caméra de marche arrière • Entrée visuelle (jaune) • Entrée audio gauche (Blanc) • Entrée audio droite (Rouge) Sortie audio-visuelle • Sortie visuelle (Jaune) • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) AV IN REAR VIEW CAMERA AV OUT REAR/SUB WOOFER Pré-sortie arrière/Pré-sortie du Subwoofer • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) FRONT Pré-sortie avant • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) Blanc/Noir + Blanc + Gris/Noir - + Gris + Vert/Noir - + Vert + Violet/Noir - + Violet + Au haut-parleur avant gauche


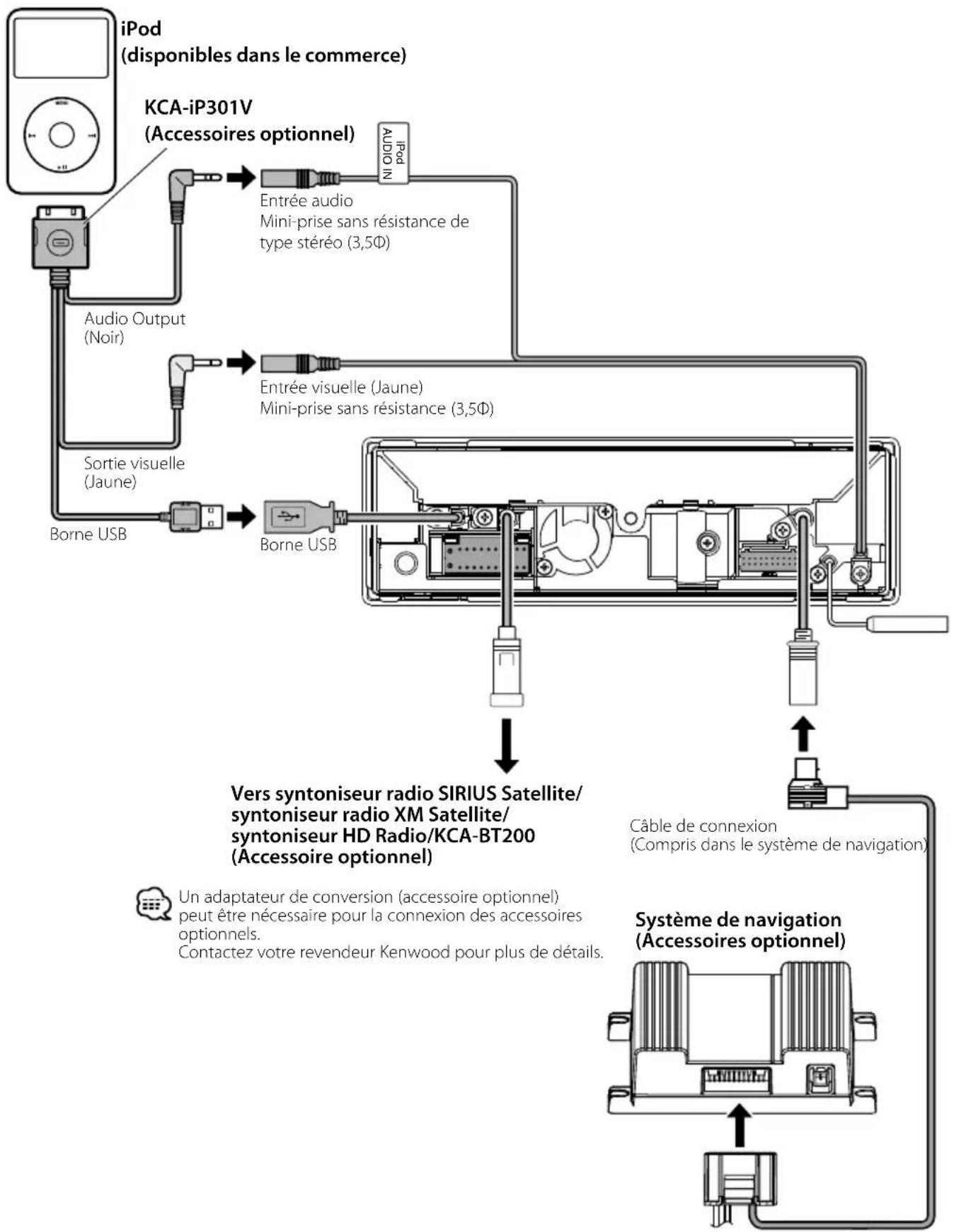

A["iPod (disponibles dans le commerce)"] --> B["KCA-iP301V (Accessoires optionnel)"]
B --> C["Audio Output (Noir)"]
B --> D["Sortie visuelle (Jaune)"]
B --> E["Borne USB"]
B --> F["Entrée audio Mini-prise sans résistance de type stéréo (3,5Φ)"]
B --> G["Entrée visuelle (Jaune) Mini-prise sans résistance (3,5Φ)"]
B --> H["Borne USB"]
H --> I["Vers syntoniseur radio SIRIUS Satellite/syntoniseur radio XM Satellite/syntoniseur HD Radio/KCA-BT200 (Accessoire optionnel)"]
I --> J["Câble de connexion (Compris dans le système de navigation)"]
I --> K["Système de navigation (Accessoires optionnel)"]
L["Un adaptateur de conversion (accessoire optionnel) peut être nécessaire pour la connexion des accessoires optionnels. Contactez votre revendeur Kenwood pour plus de détails."] --> K
Installation


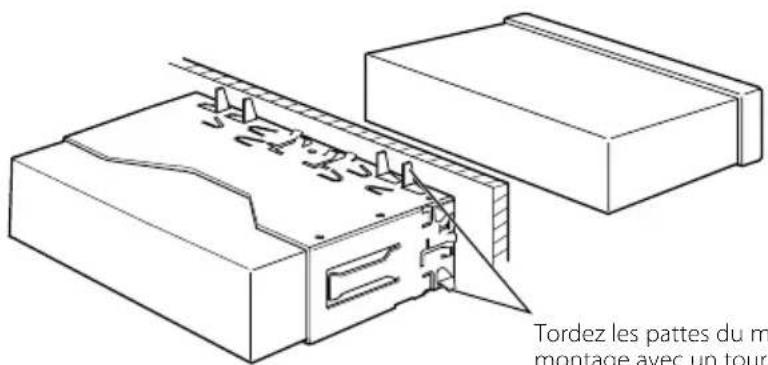

Tordez les pattes du m montage avec un tourTordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le.

Assurez-vous que l'appareil est solidement installé à sa place. Si l'appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter).

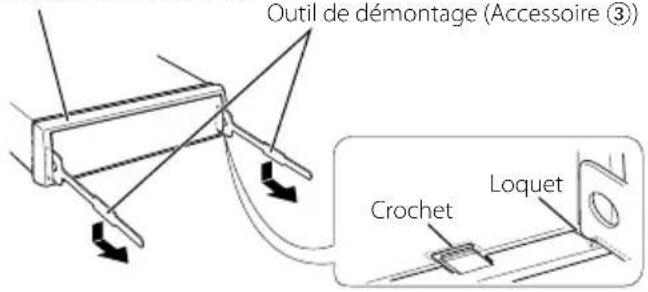

Pour enlever le cadre en caoutchouc dur (écusson)

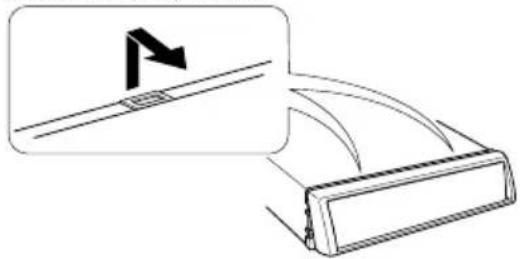

- Engagez les loquets de l'outil de démontage ③ et enlever les deux crochets situés sur le niveau inférieur. Baissez le cadre et tirez-le vers l'avant comme montré sur l'illustration.
écusson (Accessoire ④)
Outil de démontage (Accessoire ③)
- Le cadre peut être enlevé de la partie supérieure en procédant de la même manière.
- Quand la partie inférieure est retirée, retirez les deux crochets supérieurs.

Pour enlever l'unité
- Retirez le cadre en ébonite en suivant la procédure de démontage de la section

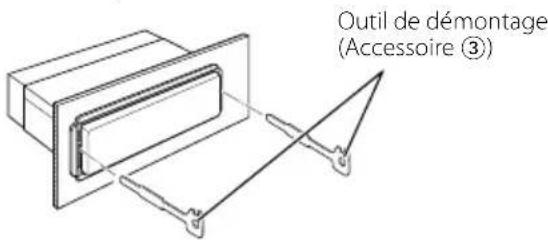

. - Insérez les deux outils de démontage ③ profondément dans les fentes de chaque côté comme indiqué.


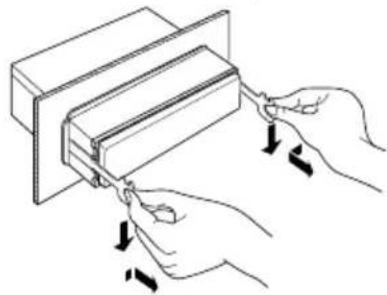

Outil de démontage (Accessoire ③)- Baissez l'outil de démontage vers le bas et tirez l'appareil à moitié en faisant pression vers l'intérieur.

- Veillez à ne pas vous blesser avec les loquets de l'outil de démontage.
- Sortez l'appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber.

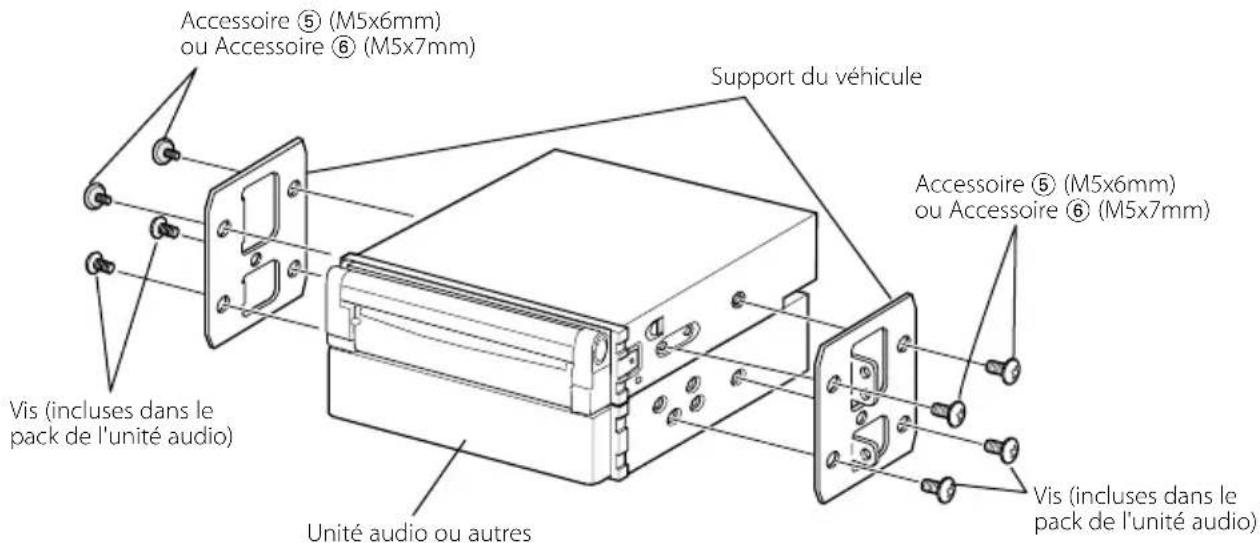

Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports avec les orifices indiqués par "●"
- N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. Si vous utilisez les mauvaises vis, vous risquez d'endommager l'appareil.

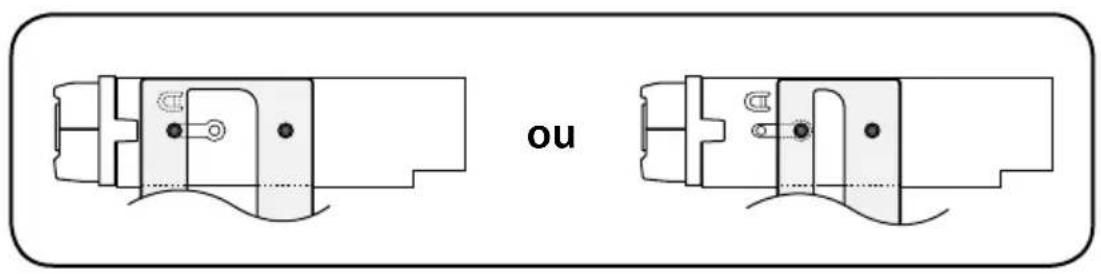

Installation sur une voiture de marque Toyota en utilisant les supports avec les orifices indiqués par "●"

Lorsque les supports indiqués ci-dessus sont utilisés, vous ne pouvez utiliser les vis des deux trous sur les côtés droit et gauche.
- Installez un support de chaque côté.


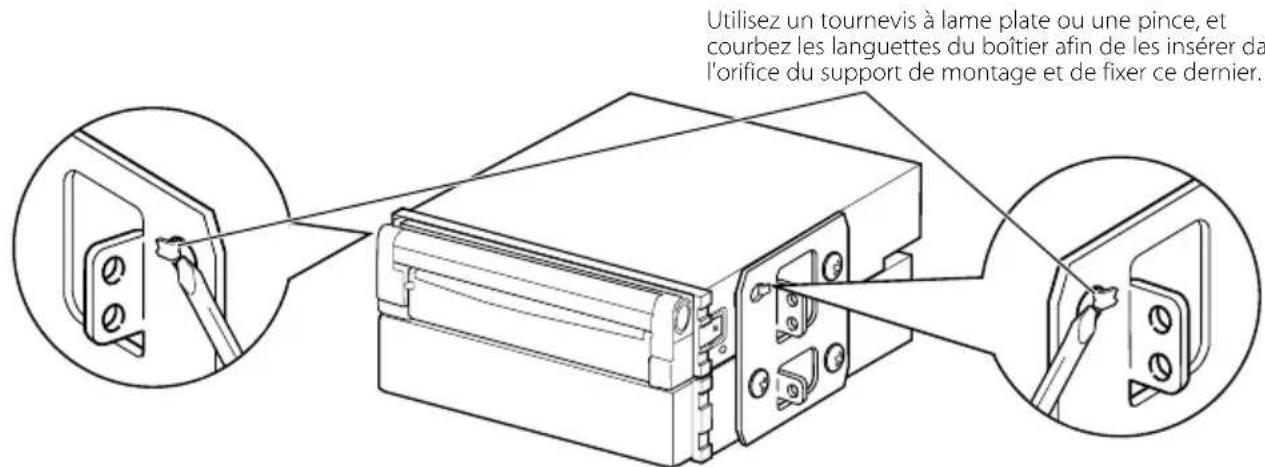

Utilisez un tournevis à lame plate ou une pince, et courbez les languettes du boîtier afin de les insérer da l'orifice du support de montage et de fixer ce dernier.
