MANUAL DE USUARIO Simplica Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sigalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

Indicaciones de seguridad 36

Dimensiones 38

Instalación 40

Manejo 43

Limpieza y mantenimiento 44

Solución de problemas 46

Notas para cuidar del medio ambiente 47

Ficha técnica del producto 48

retirada del aparato 50

Fabricante e importador (Reino Unido) 50

DATOS TÉCNICOS

Número de artículo 10034255 10034256
Suministro eléctrico 220-240 V ~ 50 Hz
Nota: Para esta campana extractora puede adquirir un filtro de carbón activo con el número de artículo 10034599. Para ello, visite nuestra página web: www.elektronik-star.es

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.
• Limpie el aparato y el filtro con regularidad para que el aparato funcione siempre de manera eficiente. Desconecte el enchufe antes de limpiar el aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
• No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por el fabricante, un servicio técnico autorizado o una persona igualmente cualificada
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras sustancias combustibles, deberá garantizar una buena ventilación de la sala.
• No flamee nada bajo la campana extractora.
• Advertencia: La superficie del aparato puede alcanzar temperaturas muy elevadas durante el funcionamiento.

Indicaciones importantes de instalación

- El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos de gases u otras sustancias inflamables (no se aplica para aparatos que solo desvién el aire a la sala).

- Siga todas las disposiciones locales para montar las instalaciones de ventilación.

Notas importantes acerca del modo de extracción

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación suficiente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire de combustión de la estancia correspondiente y canalizan el aire de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente una campana extractora, el aire de la cocina y de las estancias colindantes se extrae y sin sufi ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del orifi cio de salida retornan a la estancia.

• Siempre debe proveer de sufi ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá conseguirse cuando el aire necesario para la combustión pueda circular por orifi cios sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede utilizarla sin ninguna limitación.

Nota importante sobre el desmontaje del aparato

• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.

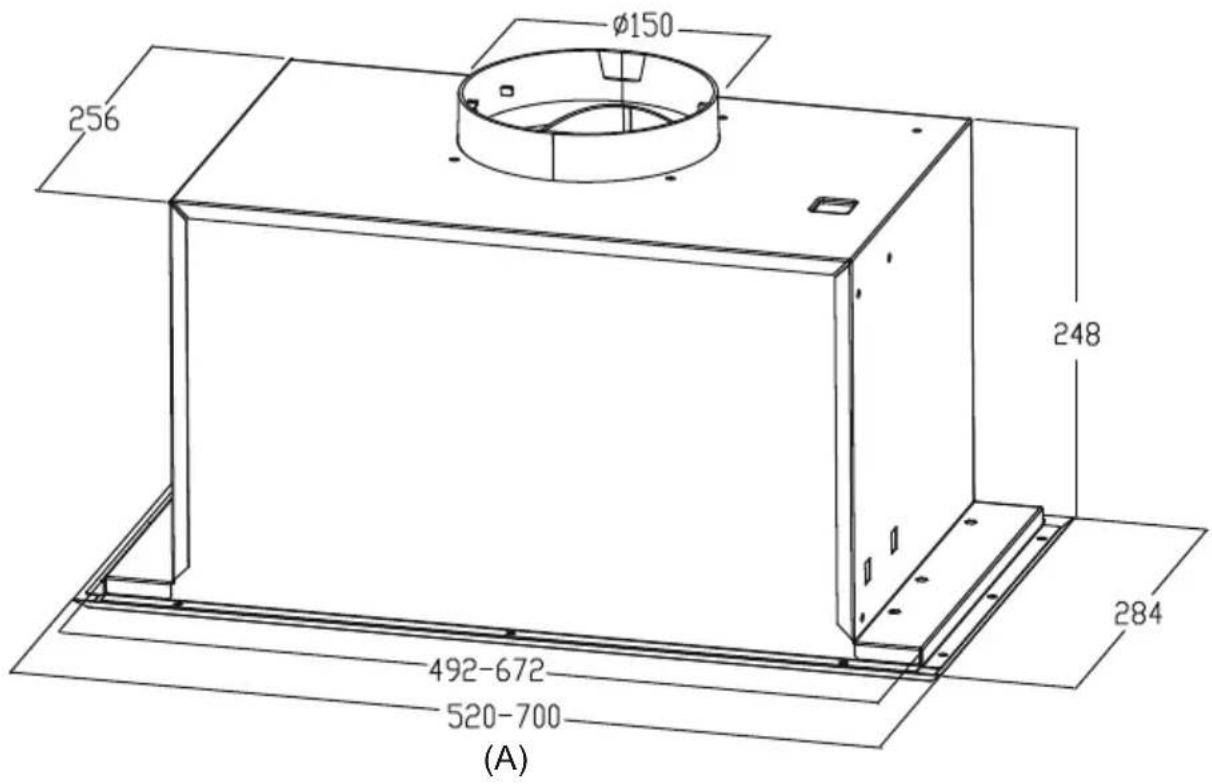

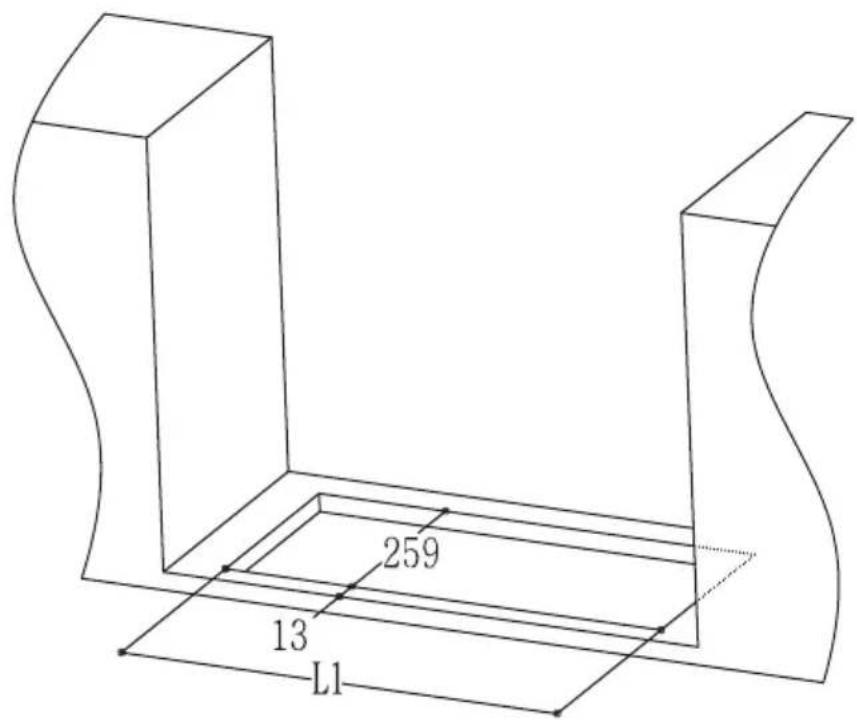

DIMENSIONES

A	520	700
L1	497	677

259 13 L1

Ø150 256 248 284 492-672 520-700 (A)

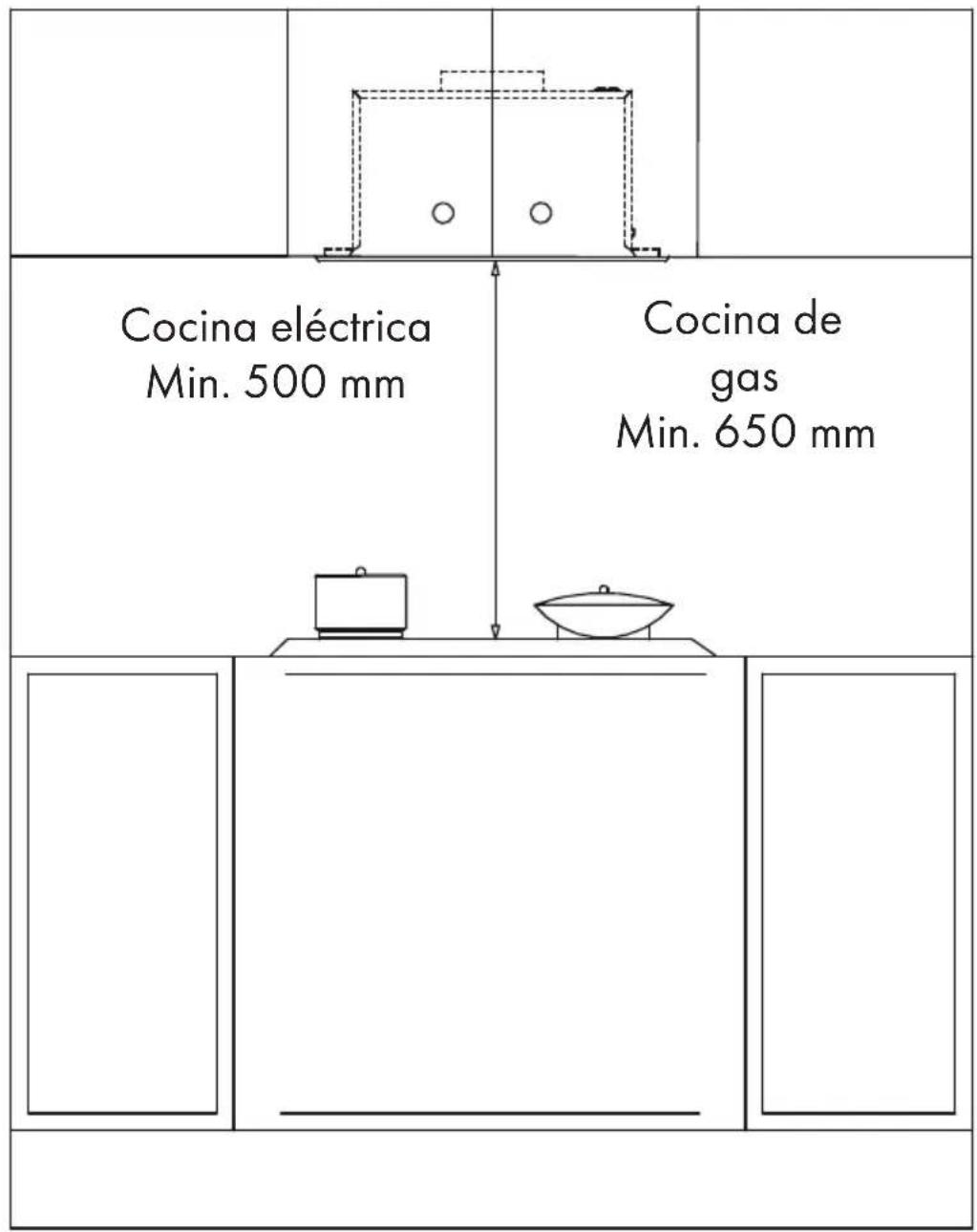

Cocina eléctrica Min. 500 mm Cocina de gas Min. 650 mm

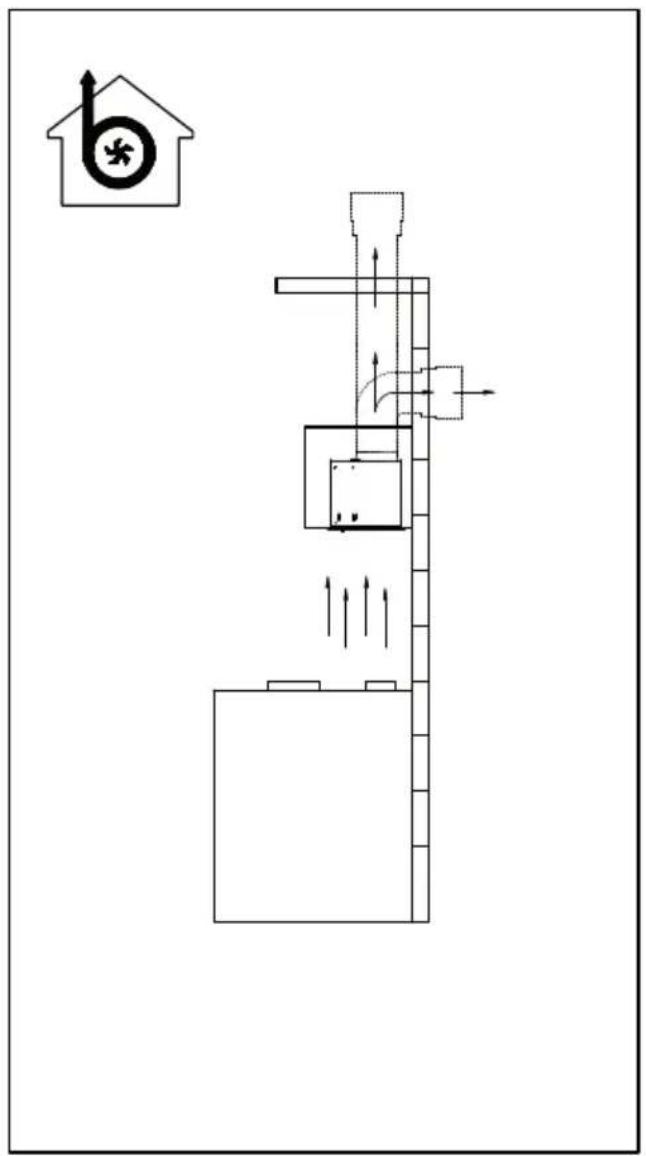

INSTALACIÓN

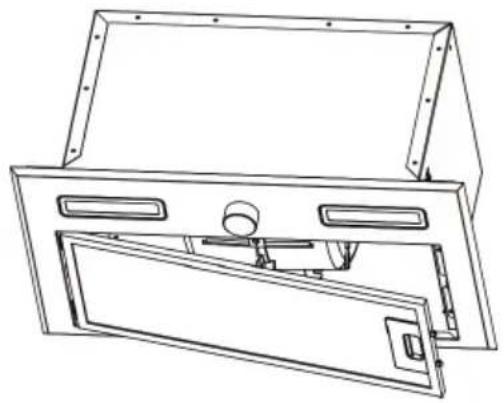

- Pulse la pestaña de bloqueo del fi Itro de metal y retírelo.

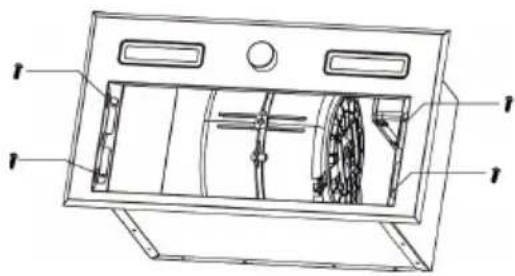

- Afl oje los 4 tornillos (M4x10) del marco de acero inoxidable y retírelos..

- Afl oje los tornillos (ST4x10), quite la tapa de la caja de terminales y desconecte el cable de control de los conectores.

- Desconecte el cable para la luz en los conectores.

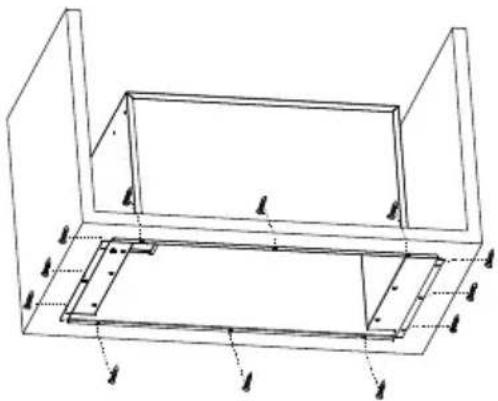

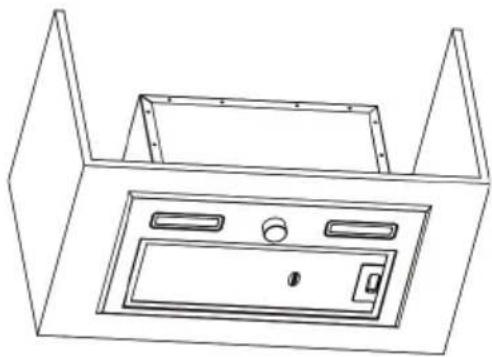

- Fije la campana con 12 tornillos (ST4x18) en el armario empotrado.

- Coloque los marcos de acero inoxidable de nuevo y utilice los 4 tornillos extraídos para fi jarlos.

- Conecte el cable de control y de la luz de nuevo.

- Vuelva a colocar el fi ltro de metal.

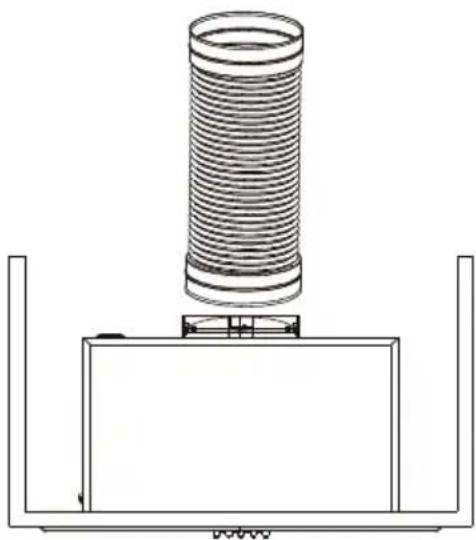

- Monte el conducto de extracción (opcional).

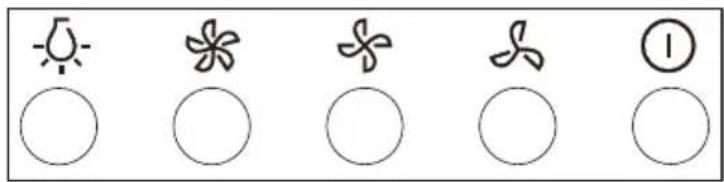

Ajustar la velocidad

Con los botones: (si están disponibles en su modelo)

• Pulse el botón de la luz para encender ambas luces. Pulse de nuevo el botón para volver a apagarlas.
• Pulse el botón Alta para velocidad alta y el motor funcionará al mayor número de revoluciones.
• Pulse el botón Media para velocidad media y el motor funcionará a un número medio de revoluciones.
• Pulse el botón Baja para velocidad baja y el motor funcionará a un número bajo de revoluciones.
• Pulse el botón Stop para detener el motor.

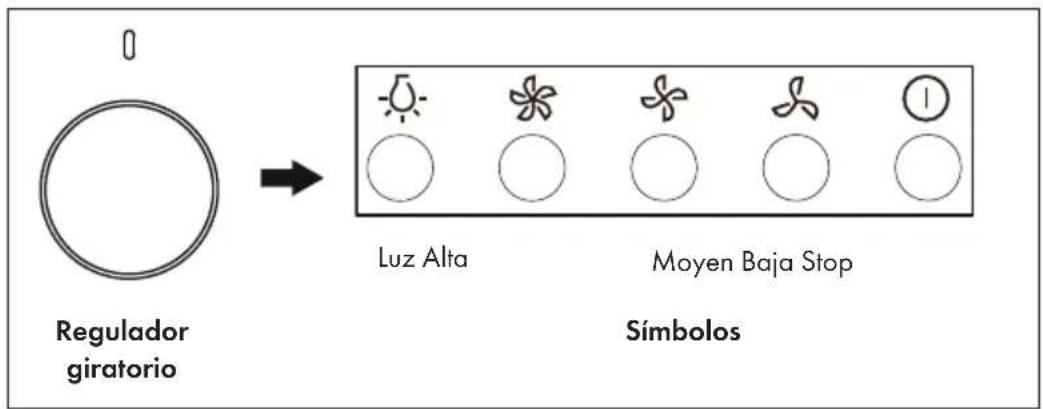

Con el regulador giratorio: (si está disponible en su modelo)

Regulador giratorio Luz Alta Moyen Baja Stop Símbolos

• Ajuste el regulador al símbolo Stop para detener el motor.
• Ajuste el regular al símbolo de la luz para encender ambas bombillas.
• Ajuste el regulador al símbolo Baja y el motor funcionará a bajas revoluciones mientras ambas bombillas continúan encendidas.
• Ajuste el regulador al símbolo Media y el motor funcionará a un número medio de revoluciones mientras ambas bombillas continúan encendidas.
• Ajuste el regulador al símbolo Alta y el motor funcionará a un número alto de revoluciones mientras ambas bombillas continúan encendidas.

LIMPIEZA Y MANTENIMIENTO

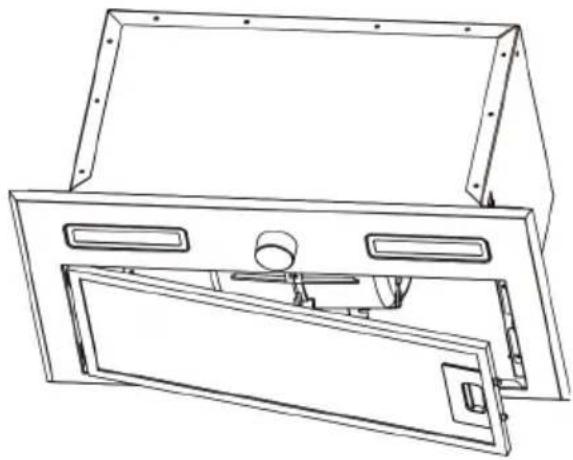

Limpiar el fi ltro

• Antes de la limpieza, asegúrese de que la campana esté apagada.
• Retire el fi Itro metálico (consulte la sección «Instalación», pág. 9).
• Lave el fi itro en el lavavajillas con líquido lavavajillas a menos de 60 °C.
• No utilice productos abrasivos, pues podrían dañar la campana extractora.

• Retire el fi ltro metálico (consulte la sección «Instalación», pág. 9).

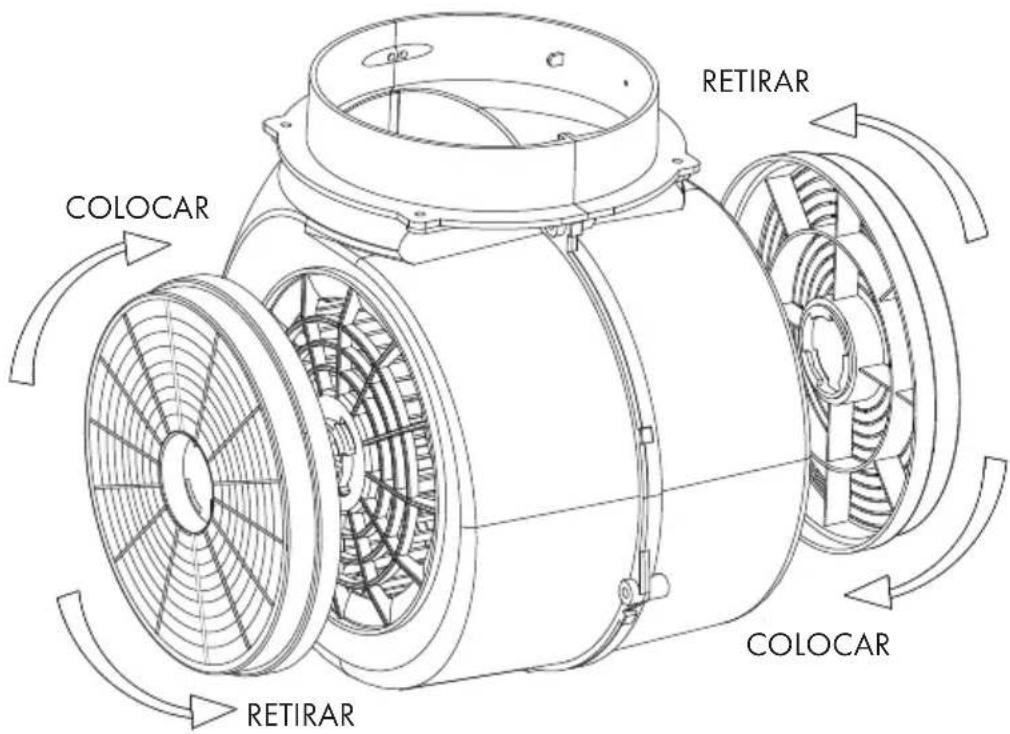

• Retire el fi Itro de carbón activo gastado (opcional) como se indica a continuación.
• Monte el nuevo fi Itro de carbón activo como se indica a continuación.
• Vuelva a colocar el fi ltro de metal (consulte sección «Instalación», pág. 10).

COLOCAR RETIRAR COLOCAR RETIRAR

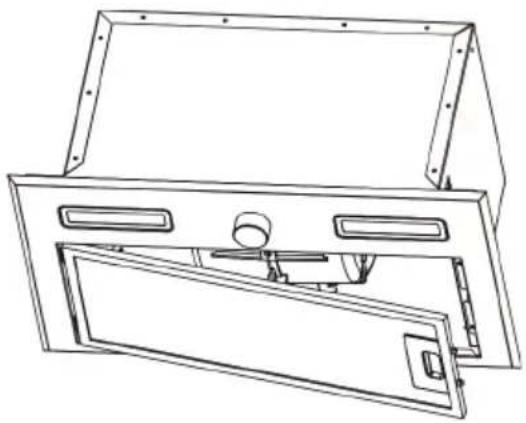

Sustituir la bombilla

• Presione el cierre del fi Itro metálico y retire el fi Itro.
• Presione la lámpara contra el interior para extraerla.
• Desconecte el cable de la lámpara.
• Conecte el cable a la lámpara nueva.
• Deslice la nueva lámpara desde el exterior hacia adentro y fijela en su portalámparas.

SOLUCIÓN DE PROBLEMAS

Problema Posible causa	Solución
La luz está encendida pero el motor no funciona.	La ventilación está bloqueada.	Retire aquello que obstruye la ventilación.
	El condensador está averiado.	Sustituya el condensador.
	El motor está averiado. Sustituya el motor.
	El motor genera un olor extraño.	Sustituya el motor.
La luz está apagada y el motor no funciona.	La luz está fundida. Sustituya la luz.
	El enchufe está suelto. Conecte el enchufe a la toma de corriente.
La carcasa vibra. La hoja del	rotor del ventilador está dañada.	Sustituya la hoja.
	El motor no está bien colocado.	Fije el motor.
	La carcasa está suelta. Fije la carcasa.
El aire no se extrae completamente.	La distancia entre la campana y la superficie de cocción es demasiado grande.	Reduzca la distancia.
	Circulación de aire demasiado fuerte a causa de puertas y ventanas abiertas.	Asegúrese de que no se formen corrientes de aire.

NOTAS PARA CUIDAR DEL MEDIO AMBIENTE

• Durante la cocción, asegúrese de que haya un flujo de aire suficiente para que la campana extractora funcione eficazmente y con poco ruido de funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
• Apaga la iluminación cuando ya no la necesites.
• Limpie el filtro a intervalos regulares y sustitúyalo si es necesario, para aumentar la eficacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la condensación.

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10034255, 10034256
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	56 kWh/Año
Clase de eficiencia energética D
eficiencia fluidodinámica FDE	hood	9,3
Clase de eficiencia fluidodinámica E
Eficiencia de la iluminación LE	hood	52 Lux/W
Clase de eficiencia lumínica A
Eficacia de la separación de la grasa	GFEhood	73,5 %
Clase de eficiencia de separación de grasas		D
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		394,2 / 285,7 m^3 /h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		- m^3 /h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		56 / 62	dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	Po	-	W
Consumo de energía en modo de espera	Ps	-	W
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Datos según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10034255, 10034256
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	56 kWh/Año
Factor de extensión temporal f 1,7
eficiencia fluidodinámica FDE	hood	9,3
Índice de eficiencia energética EEI	hood	86,7
Caudal de aire medido en el punto óptimo	QBEP	227,1 m3/h
Presión de aire medida en el mejor punto	PBEP	128	Pa
Flujo de aire máximo	Qmax	394,2	m3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	86,6	W
Potencia nominal del sistema de iluminación	WL	3	W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	162	Lux
Consumo de energía medido en modo de espera	Po	-	W
Consumo de energía medido en estado apagado	Ps	-	W
Nivel de potencia sonora	LWA	62	dB
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Importador para Gran Bretaña:
