MANUALE UTENTE Simplica Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 68

Dimensioni 70

Installazione 72

Utilizzo 75

Pulizia e manutenzione 76

Risoluzione dei problemi 78

Indicazioni per la tutela dell'ambiente 79

Scheda dati del prodotto 80

Avviso di smaltimento 82

Produttore e importatore (UK) 82

DATI TECNICI

Numero articolo 10034255 10034256
Alimentazione 220-240 V ~ 50 Hz
Nota: con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10034599. A tal proposito si prega di visitare il sito web: www.elektronik-star.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un 'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affì uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

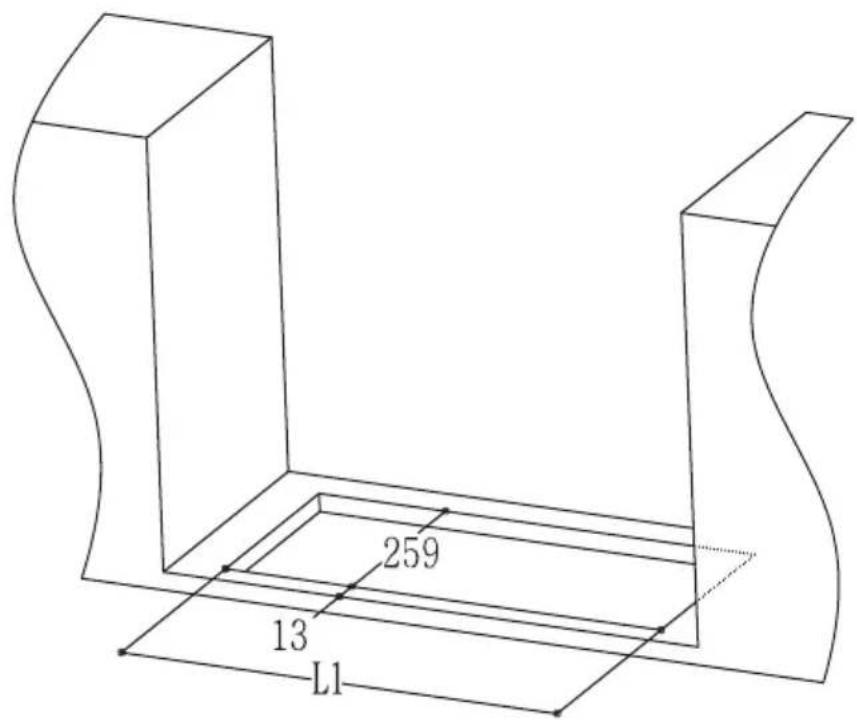

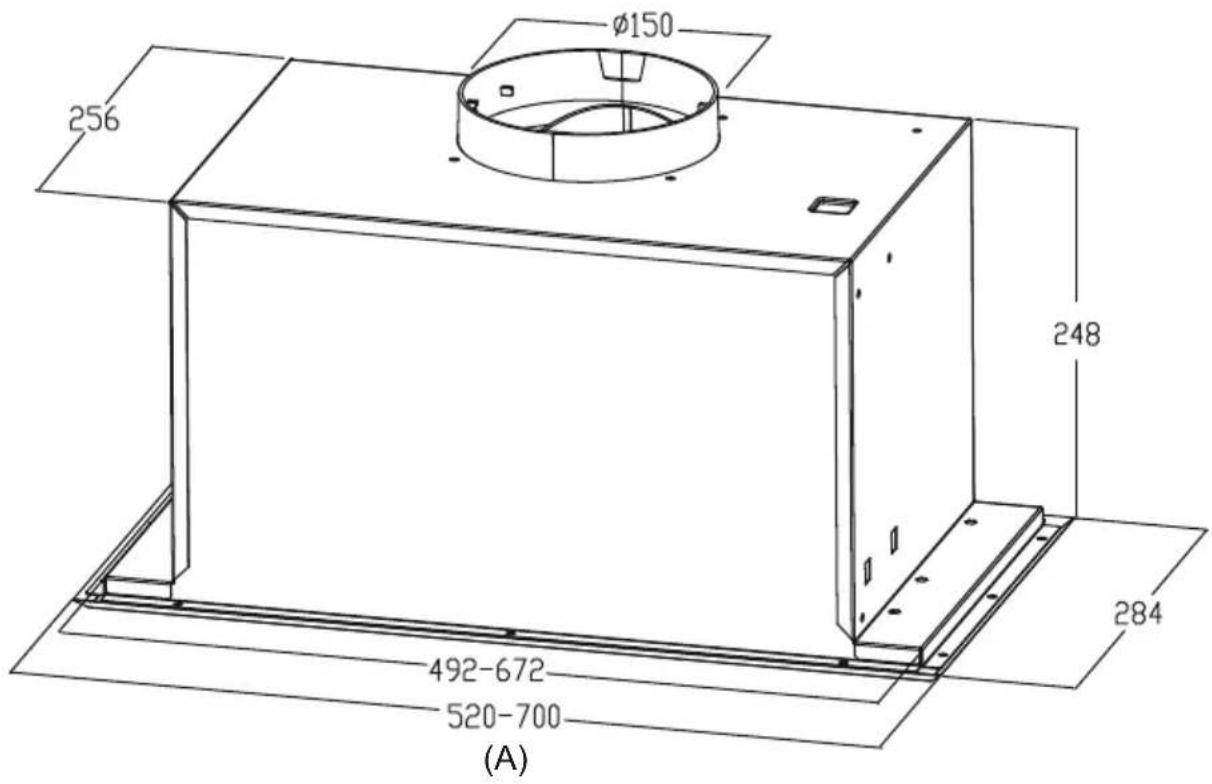

DIMENSIONI

A	520	700
L1	497	677

259 13 L1

Ø150 256 248 284 492-672 520-700 (A)

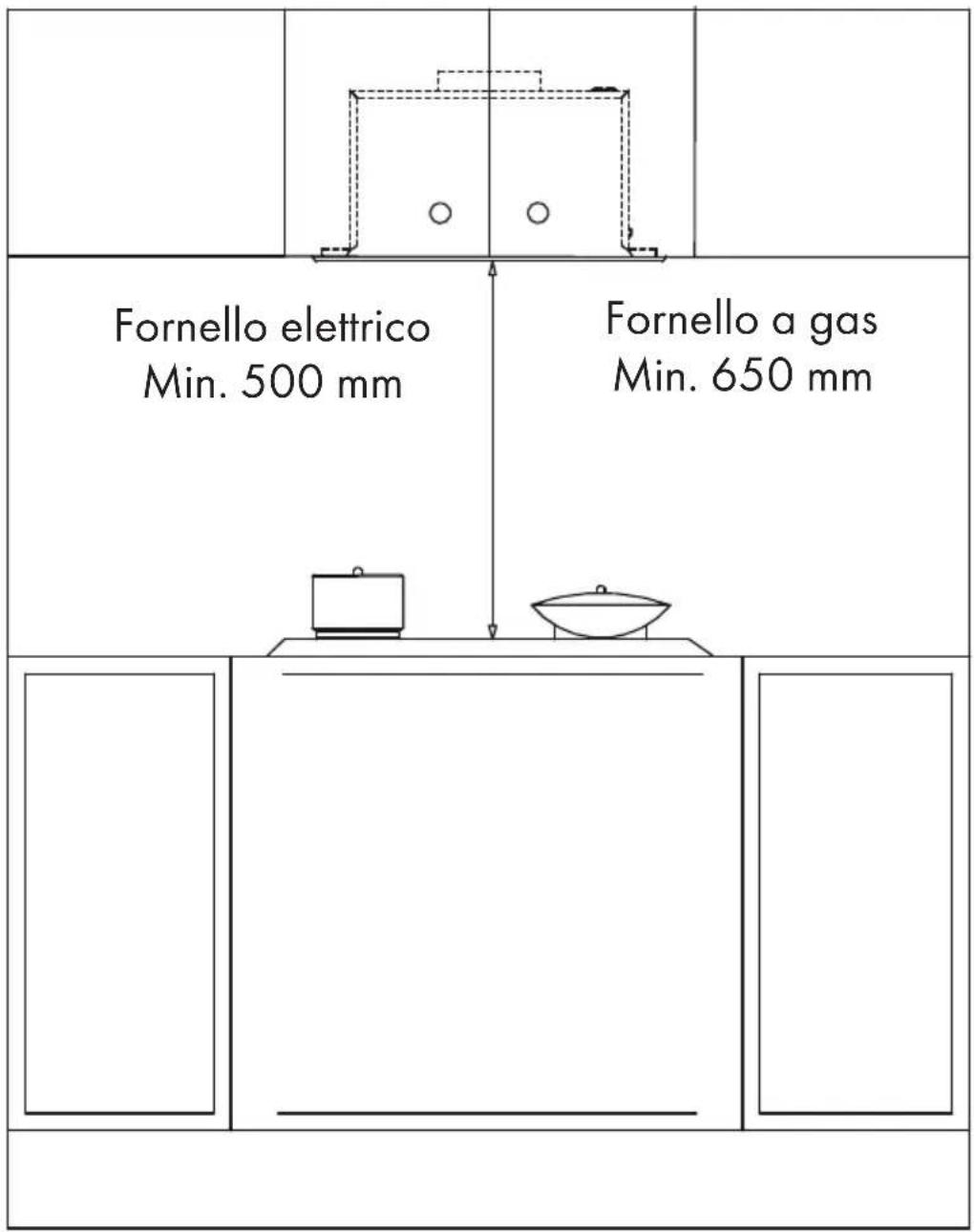

Fornello elettrico Min. 500 mm Fornello a gas Min. 650 mm

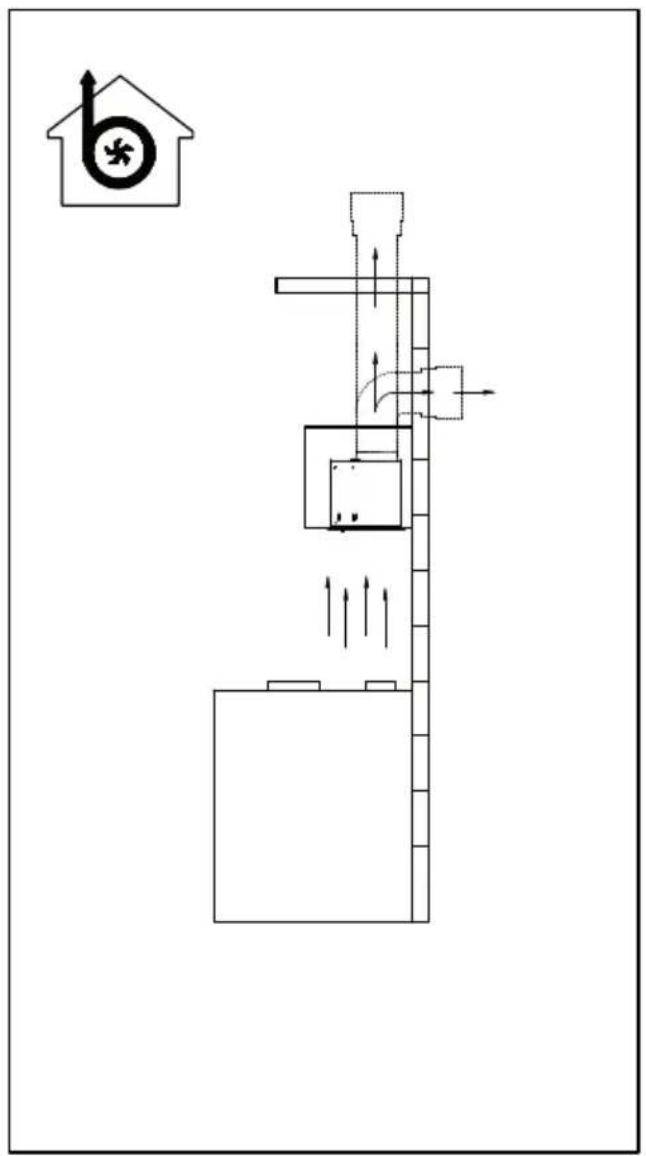

INSTALLAZIONE

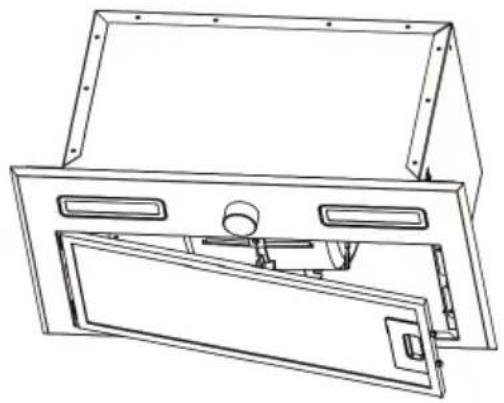

- Premere il blocco del fi ltro in metallo e rimuoverlo.

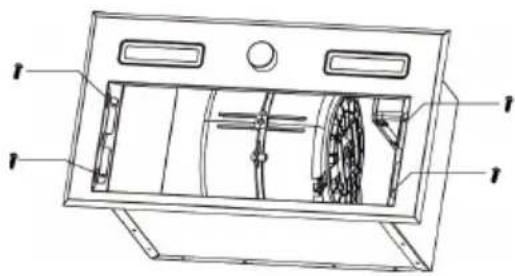

- Svitare le 4 viti (M4*10) sul telaio di acciaio inox e toglierle.

- Svitare le viti (ST4*10), togliere la copertura della scatola dei terminali e scollegare i cavi per il controllo sui connettori.

- Scollegare i cavi per la luce sui connettori.

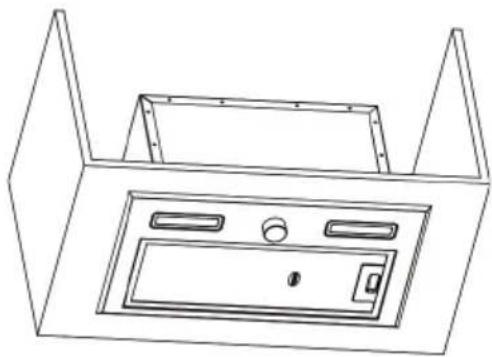

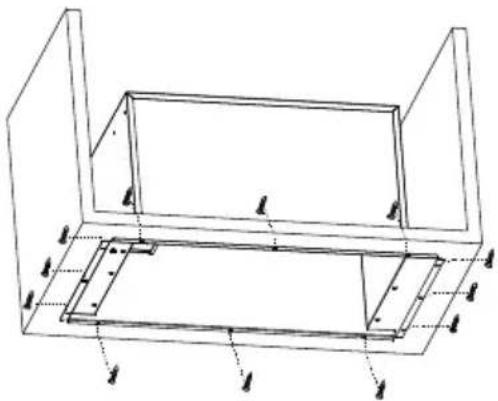

- Fissare la cappa nel mobile d'incasso con 12 viti (ST4*18).

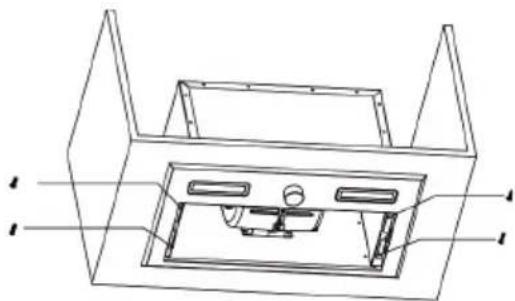

- Riposizionare il telaio in acciaio inox e utilizzare le 4 viti tolte in precedenza per il fi ssaggio.

• Collegare di nuovo i cavi per controllo e luce.

- Riposizionare il fi ltro in metallo.

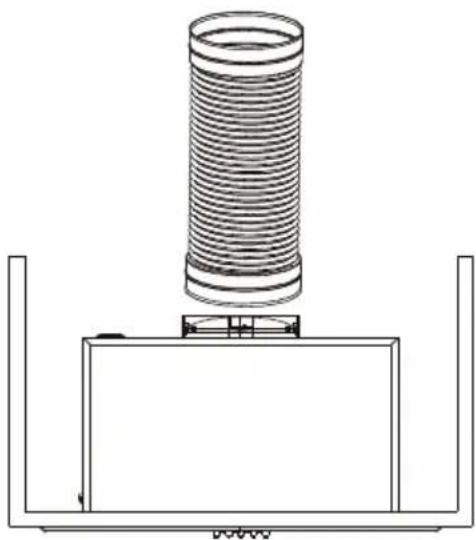

• Installare il tubo di scarico dell'aria (opzionale).

Impostare la velocità

Con i tasti (se disponibili nel vostro modello)

• Premere Luce per accendere entrambe le lampade.
  • Premere di nuovo Luce per spegnerle.
• Premere Alto per impostare il livello di velocità alto. Il motore opera con un numero di giri elevato.
• Premere Medio per impostare il livello di velocità medio. Il motore opera con un numero di giri medio.
• Premere Basso per impostare il livello di velocità basso. Il motore opera con un numero di giri basso.
  • Premere Stop per arrestare il motore.

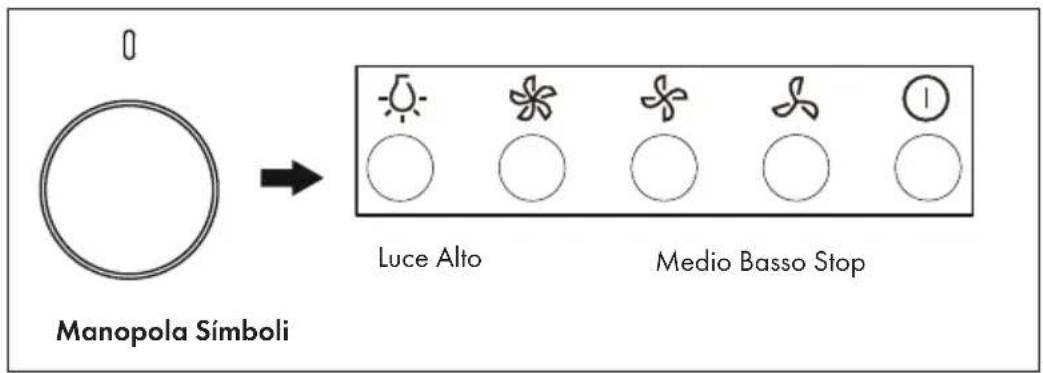

Con la manopola (se disponibile nel vostro modello):

Manopola Símboli Luce Alto Medio Basso Stop

• Posizionare la manopola su Stop per arrestare il motore.
• Posizionare la manopola su Luce per accendere entrambe le lampade.
• Posizionare la manopola su Basso e il motore opera con un numero di giri basso. Entrambe le luci sono accese.
• Posizionare la manopola su Medio e il motore opera con un numero di giri medio. Entrambe le luci sono accese.
• Posizionare la manopola su Alto e il motore opera con un numero di giri elevato. Entrambe le luci sono accese.

PULIZIA E MANUTENZIONE

Pulizia del fi ltro

• Assicurarsi che la cappa sia spenta prima della pulizia.
- Rimuovere il fi Itro in metallo (v. paragrafo "Installazione", p. 9)
- Lavare il fi itro in lavastoviglie con detergente, a una temperatura sotto i 60 °C.
• Non utilizzare prodotti abrasivi, altrimenti potrebbero danneggiare la lavastoviglie.

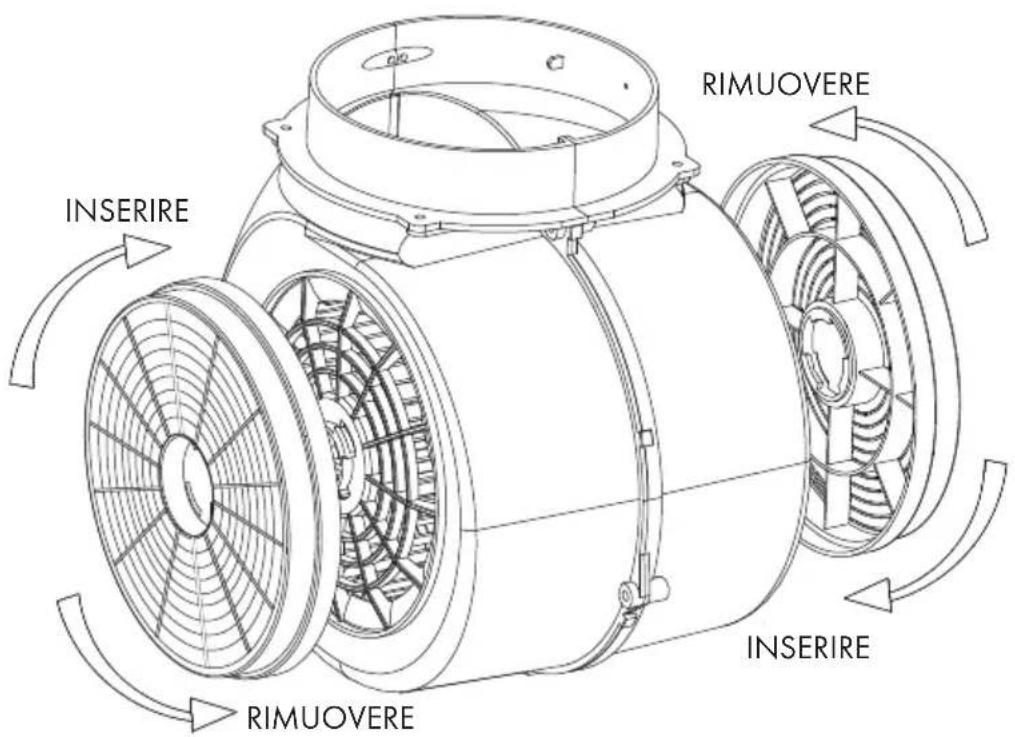

Sostituzione del fi ltro

• Rimuovere il fi Itro in metallo (v. paragrafo "Installazione", p. 9)
• Rimuovere il fi Itro ai carboni attivi saturo (opzionale), come indicato di seguito.
• Montare il nuovo fi ltro ai carboni attivi, come indicato di seguito.
• Riposizionare il fi ltro in metallo (v. paragrafo "Installazione", p. 10)

RIMUOVERE INSERIRE INSERIRE RIMUOVERE

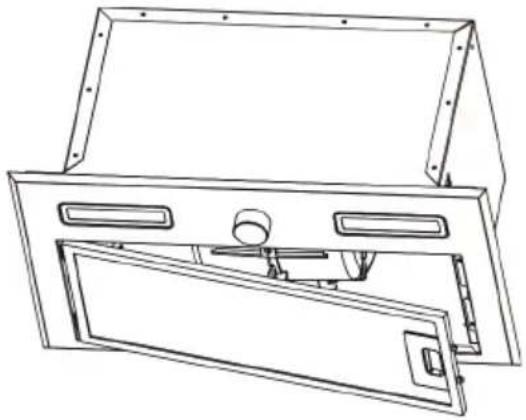

Sostituzione della lampada

• Premere il blocco del fi itro in metallo e rimuoverlo.
• Premere dall'interno contro la lampada per togliere.
• Scollegare il cavo della lampada.
  • Collegare il cavo alla nuova lampada.
• Spingere la nuova lampada in posizione dall'esterno e fi ssarla al supporto.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto. Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire a luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La pala della ventola è danneggiata.		Sostituire la pala.
		Il motore non è fissato correttamente.	Fissare il motore.
		L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10034255, 10034256
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	56 kWh/Anno
Classe di efficienza energetica D
Efficienza fluidodinamica FDE	hood	9,3
Classe di efficienza fluidodinamica E
Efficienza luminosa LE	hood	52 Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso	GFFhood	73,5	%
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		394,2 / 285,7	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		56 / 62	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	-	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10034255, 10034256
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	56 kWh/Anno
Fattore di incremento nel tempo f 1,7
Efficienza fluidodinamica FDE	hood	9,3
Indice di efficienza energetica EEI	hood	86,7
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	227,1 m3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	128	Pa
Flusso d'aria massimo	Q_max	394,2	m3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	86,6	W
Potenza nominale del sistema di illuminazione	W_L	3	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	162	Lux
Potenza assorbita misurata a dispositivo in standby	P_o	-	W
Potenza assorbita misurata a dispositivo spento	P_s	-	W
Livello di rumorosità	LWA	62	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
