MODE D'EMPLOI Simplica Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.

Consignes de sécurité 52

Dimensions 54

Installation 56

Utilisation 59

Nettoyage et entretien 60

Résolution des problèmes 62

Informations sur la protection de l'environnement 63

Fiche de données produit 64

Informations sur le recyclage 66

Fabricant et importateur (UK) 66

FICHE TECHNIQUE

Numéro d'article 10034255 10034256
Alimentation 220-240 V ~ 50 Hz
Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10034599. Pour cela, consultez notre site Web : www.elektronik-star.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

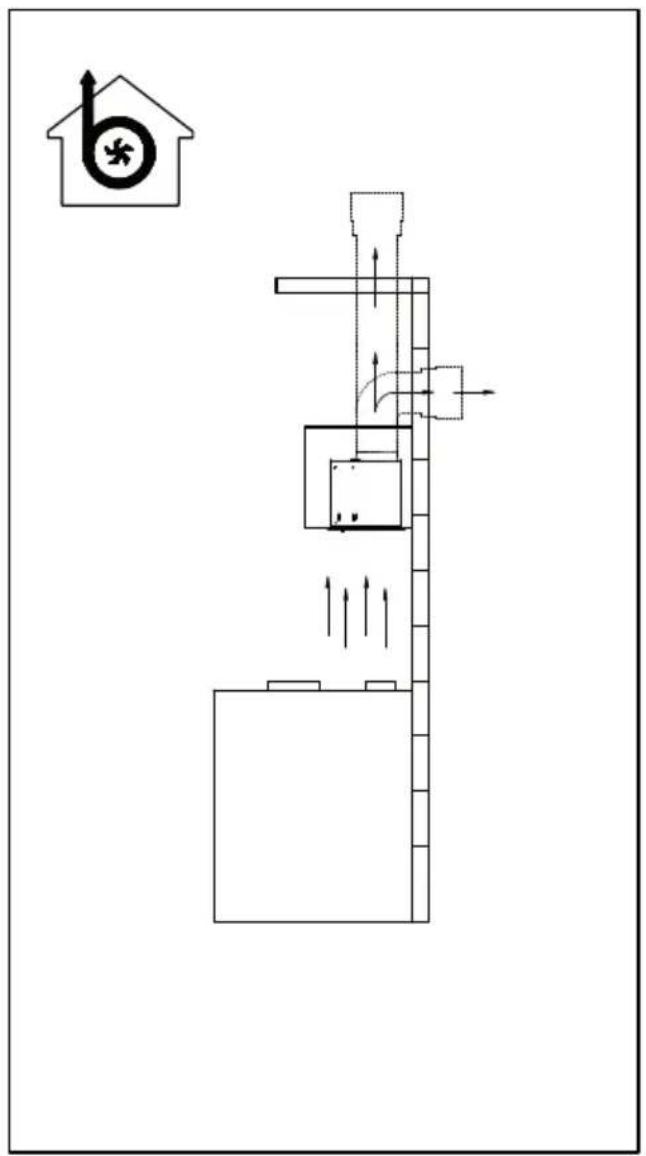

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

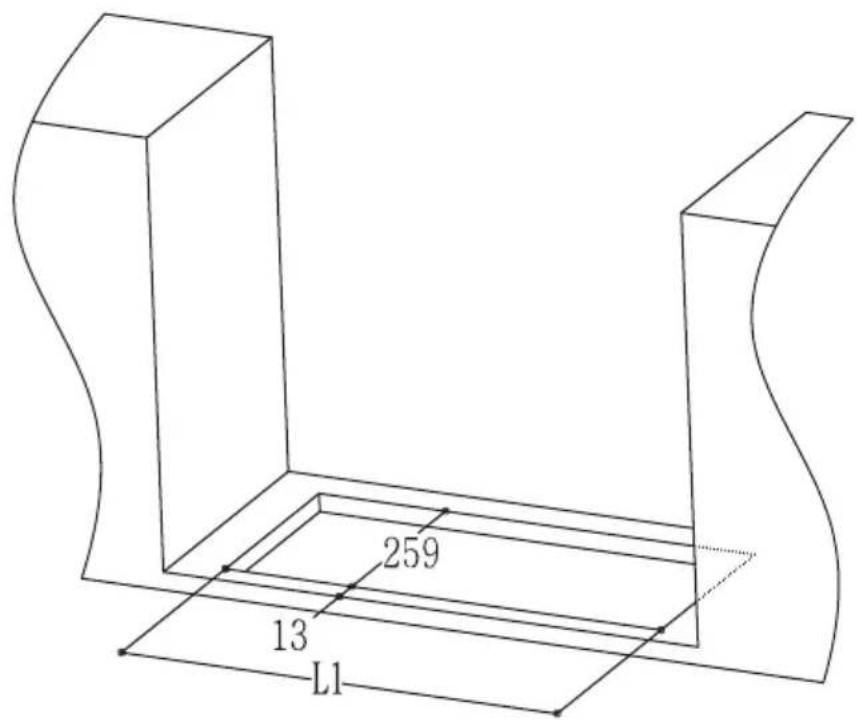

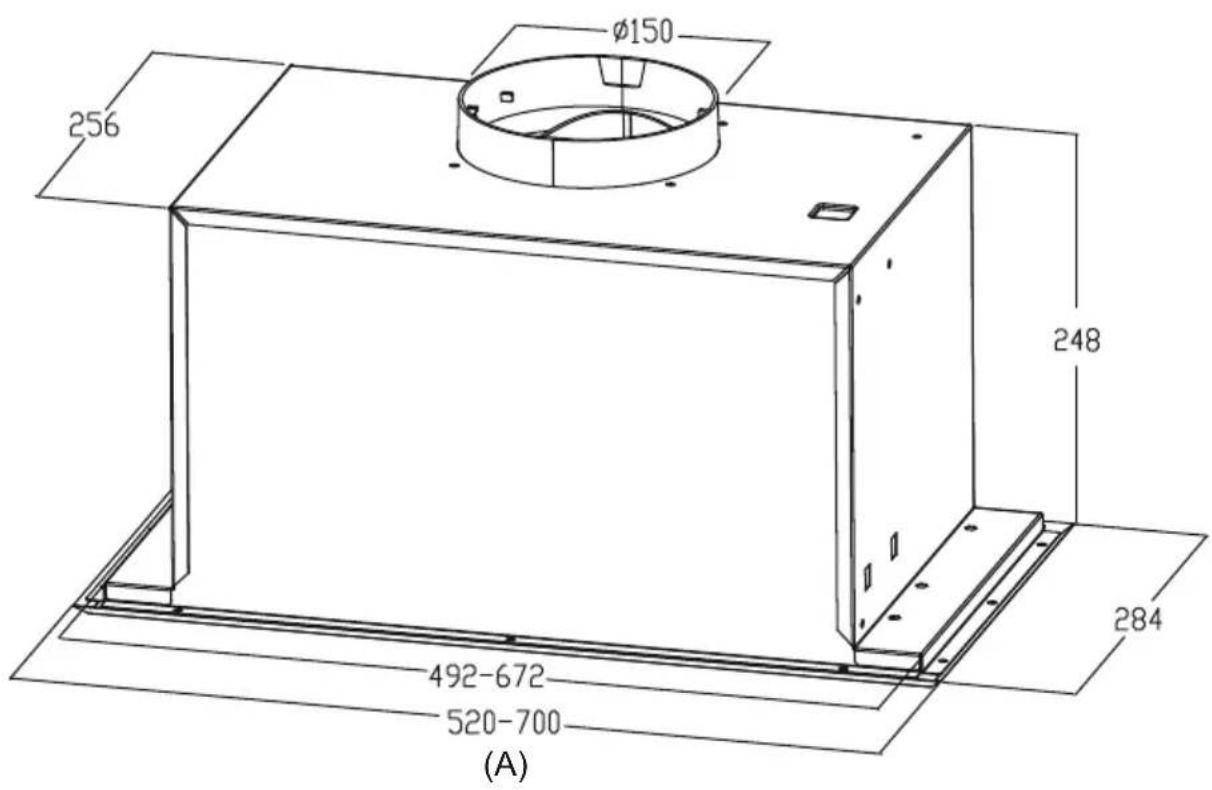

DIMENSIONS

A	520	700
L1	497	677

259 13 L1

φ150 256 248 284 492-672 520-700 (A)

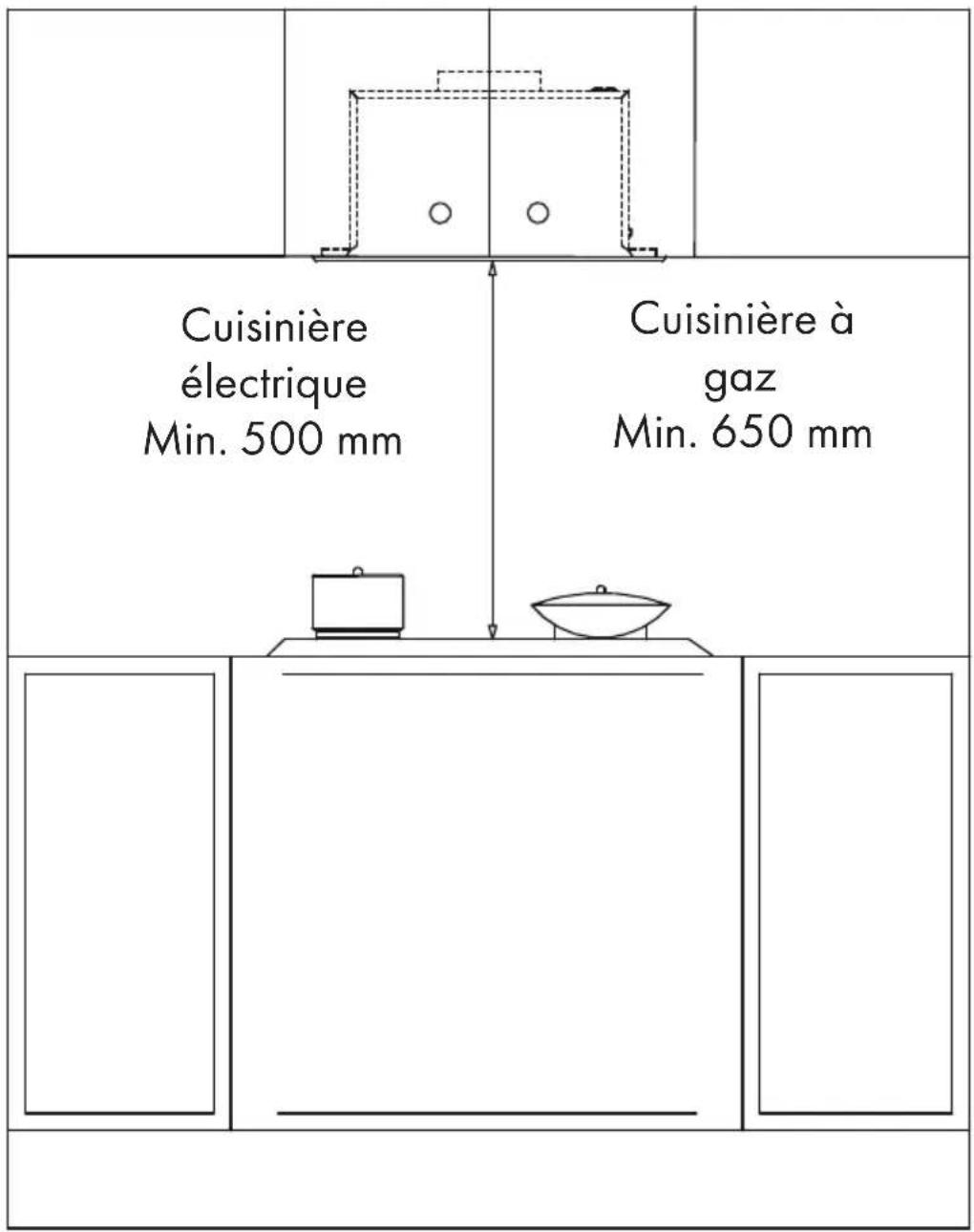

Cuisinière électrique Min. 500 mm Cuisinière à gaz Min. 650 mm

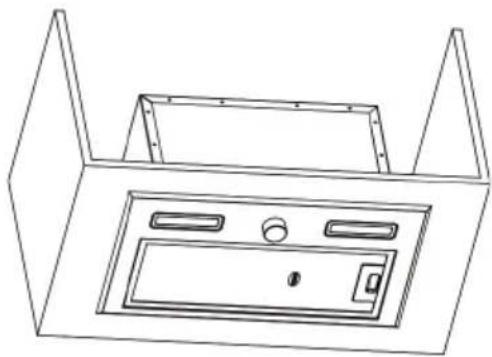

INSTALLATION

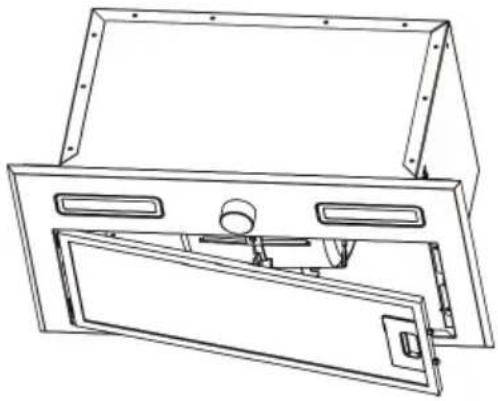

• Appuyez sur la languette de verrouillage du fi ltre en métal et retirez-le.
• Desserrez les 4 vis (M4*10) du cadre métallique et retirez-les.
• Desserrez les vis (ST4 * 10), retirez le couvercle de la boîte à bornes et débranchez les câbles de commande des prises.
• Débranchez les câbles pour l'éclairage au niveau des connecteurs.

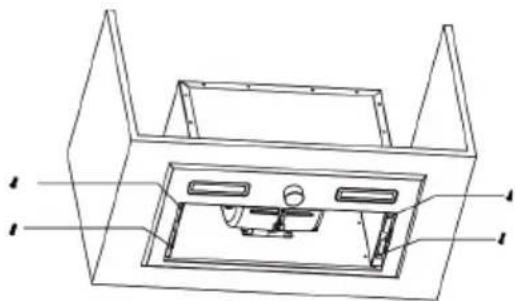

• Installez la hotte avec 12 vis (ST4*18) dans le logement encastré de l'appareil.

- Réinstallez le cadre en inox et utilisez les 4 vis précédemment retirées pour le fixer.

- Rebranchez les câbles pour le contrôleur et la lumière.

• Réinstallez le fi ltre métallique.

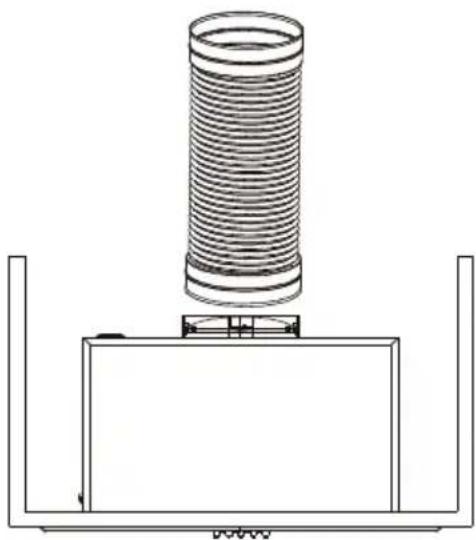

- Fixer le conduit d'évacuation (en option).

Réglage de la vitesse

Avec les touches : (si disponibles sur votre modèle)

• Appuyez sur la touche d'éclairage pour allumer les deux lampes.
• Appuyez à nouveau sur la touche d'éclairage pour éteindre les deux lampes.
• Appuyez sur la touche Haut pour une grande vitesse, le moteur fonctionne à régime élevé.
• Appuyez sur la touche du milieu pour une vitesse moyenne, le moteur fonctionne à régime moyen.
• Appuyez sur la touche bas pour une vitesse faible, le moteur fonctionne à bas régime.
• Appuyez sur la touche stop, le moteur s'arrête.

Avec le bouton rotatif : (si disponible sur votre modèle)

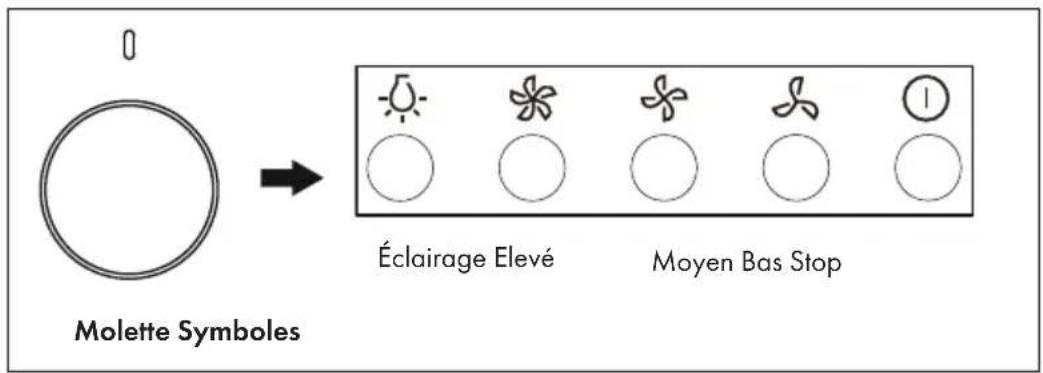

Molette Symboles Éclairage Elevé Moyen Bas Stop

• Placez le bouton rotatif sur le symbole d'arrêt, le moteur s'arrête de tourner.
• Réglez le bouton rotatif sur le symbole d'éclairage, les deux lampes s'allument.
• Réglez le bouton rotatif sur le symbole bas, le moteur tourne à bas régime, les deux lampes sont allumées.
• Positionnez le bouton rotatif sur le symbole du milieu, le moteur tourne à régime moyen, les deux lampes sont allumées.
• Réglez le commutateur rotatif sur le symbole haut, le moteur tourne à haute régime, les deux lampes sont allumées.

NETTOYAGE ET ENTRETIEN

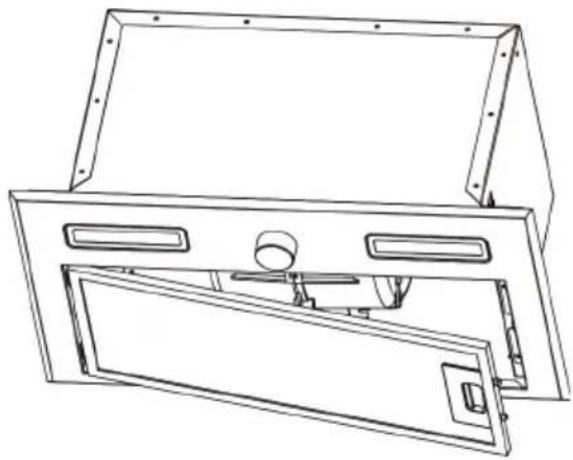

Nettoyage du fi ltre

• Avant le nettoyage, assurez-vous que la hotte est bien débranchée.
• Eloignée les pièce s métalliques (voir paragraphe „Installation“, p. 9).
• Nettoyez le fi ltre au lave-vaisselle avec du savon à moins de 60°C.
• N'utilisez pas de produits à récurer car ils pourraient endommager la hotte.

Remplacement du fi ltre

• Retirez le fi ltre métallique (voir la section „Installation“, p. 9).

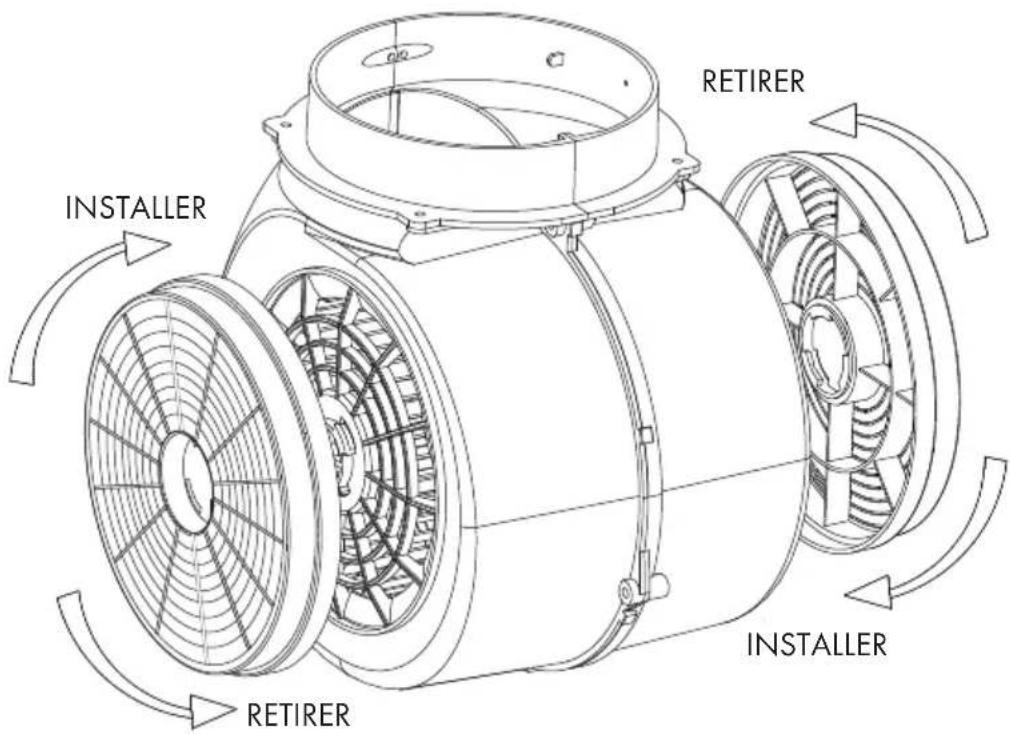

• Retirez le filtre à charbon saturé (facultatif) comme indiqué ci-dessous.
• Montez les nouveaux fi Itres à charbon actif comme indiqué ci-dessous.
• Réinstallez le fi ltre à graisse en métal (voir la section „Installation“, p. 10).

INSTALLER RETIRER INSTALLER RETIRER

Remplacement d'une lampe

• Appuyez sur le loquet du fi ltre métallique et retirez le fi ltre.
• Appuyez sur la lampe à l'intérieur pour l'enlever.
• Débranchez les câbles de la lampe.
• Branchez les câbles de la nouvelle lampe.
• Insérez la nouvelle lampe et fi xez-la dans le support.

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d’aération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	Faire remplacer le condensateur.
	Le moteur est cassé. Faire remplacer le moteur.
	Le moteur dégage une mauvaise odeur.	Faire remplacer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L’ampoule est cassée. Faire	remplacer l’ampoule.
	La fiche n’est pas bien enfoncée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de rotor du ventilateur est endommagée.		Remplacer la pale.
		Fixer le moteur.
		Fixer le boîtier.
L’air n’est pas correctement aspiré.	L’écart entre la cuisinière et la hotte aspirante est trop élevée.	Réduire cet écart.
	Trop forte circulation d’air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d’air.

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10034255, 10034256
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		56 kWh/Année
Classe d'efficacité énergétique D
Efficacité dynamique des fluides FDE hood		9,3
Classe d'efficacité dynamique des fluides		E
Efficacité lumineuse LE	hood	52 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFBhood	73,5 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		394,2 / 285,7 m^3 /h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		56 / 62	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	-	W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10034255, 10034256
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		56 kWh/Année
Facteur d'extension de temps f 1,7
Efficacité dynamique des fluides FDE hood		9,3
Indice d'efficacité énergétique EEI hood		86,7
Débit d'air mesuré au meilleur point Q BEP		227,1	m^3/h
Pression d'air mesurée au meilleur point	PBEP	128	Pa
Débit d'air maximal	Q_max	394,2	m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	86,6	W
Puissance nominale du système d'éclairage	W_L	3	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	162	Lux
Consommation électrique mesurée en mode veille	P_o	-	W
Consommation d'énergie mesurée appareil éteint	P_s	-	W
Niveau sonore	L_WA	62	dB
Coordonnées de contact Chal-Tec G	GmbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
