10031996 - Campana extractora Klarstein - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO 10031996 Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.

ÍNDICE DE CONTENIDOS

Indicaciones de seguridad 28

Dimensiones 29

Panel de control y botones 30

Pasos previos a la instalación 31

Instalación 35

Cambios de filtros 37

Retirada del aparato 38

DATOS TÉCNICOS

Número de artículo 10031996, 10032864

Suministro eléctrico 220-240 V - 50-60 Hz

DECLARACIÓN DE CONFORMIDAD

10031996

Este producto cumple con las siguientes directivas europeas:

2014/30/UE (EMC)

2014/35/UE (baja tensión)

2011/65/UE (refundición RoHS)

2009/125/CE (ErP)

INDICACIONES DE SEGURIDAD

Notas importantes acerca del modo de extracción

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación suficiente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire de combustión de la estancia correspondiente y canalizan el aire de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente una campana extractora, el aire de la cocina y de las estancias colindantes se extrae y sin sufi ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del orifi cio de salida retornan a la estancia.

• Siempre debe proveer de sufi ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá conseguirse cuando el aire necesario para la combustión pueda circular por orifi cios sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede utilizarla sin ninguna limitación.

ADVERTENCIA

Riesgo de incendio. Proyección de chispas. Instale el aparato sobre un dispositivo generador de calor para sustancias en combustión sólidas (p. ej. madera o carbón) solamente cuando cuente con una cubierta cerrada y no desmontable.

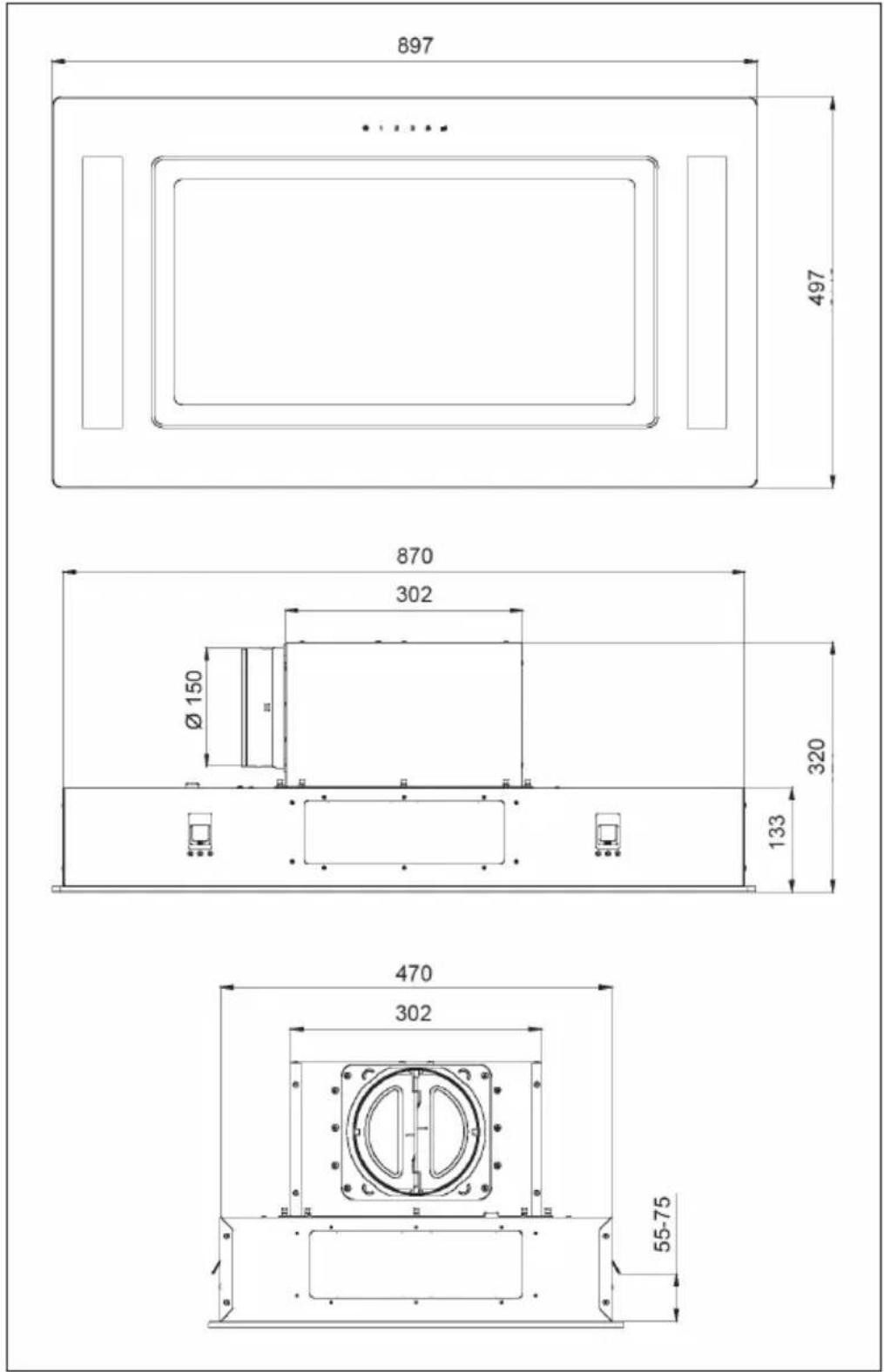

DIMENSIONES

PANEL DE CONTROL Y BOTONES

1

2

3

Funciones de los botones

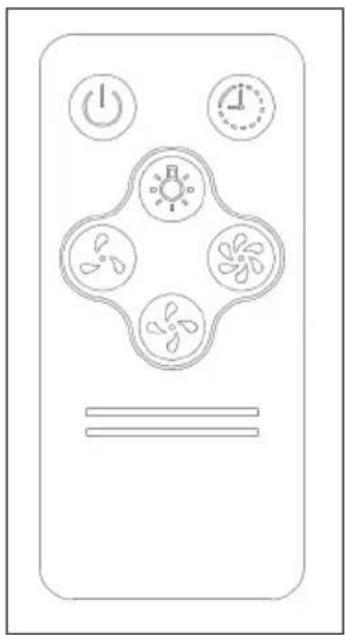

POWER: Pulse el botón para encender o apagar el aparato. Este botón apaga el motor pero no la luz. Mantenga el botón pulsado durante 3 segundos para abrir o cerrar el conducto del tiro. Así llegará a todas las superficies durante la limpieza mientras el aparato esté apagado. Cuando se ilumine el botón rojo, el aparato se encontrará en el modo standby. Cuando se ilumine en color blanco, el aparato estará encendido.

1

VELOCIDAD BAJA

VELOCIDAD MEDIA

VELOCIDAD ALTA

LUZ

MANDO A DISTANCIA

PASOS PREVIOS A LA INSTALACIÓN

Herramientas necesarias: Guantes, destornillador de estrella, mesa, escalera, sierra, nivel, taladro.

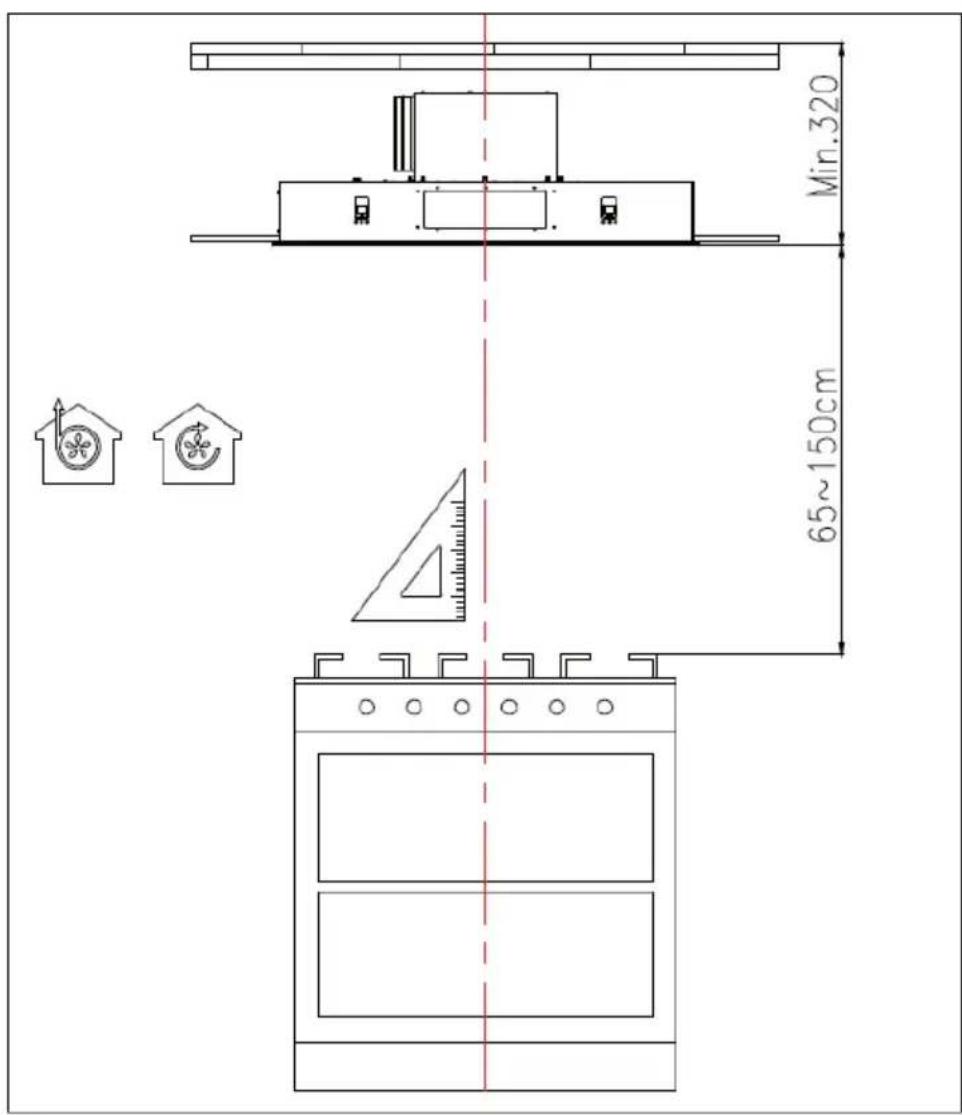

Asegúrese de que la distancia de la placa de cocción a la campana cumpla con las dimensiones indicadas. La distancia entre la placa y la campana extractora debe estar comprendida entre 65 y 150 cm.

55 878 320 475 25

Paso 2:

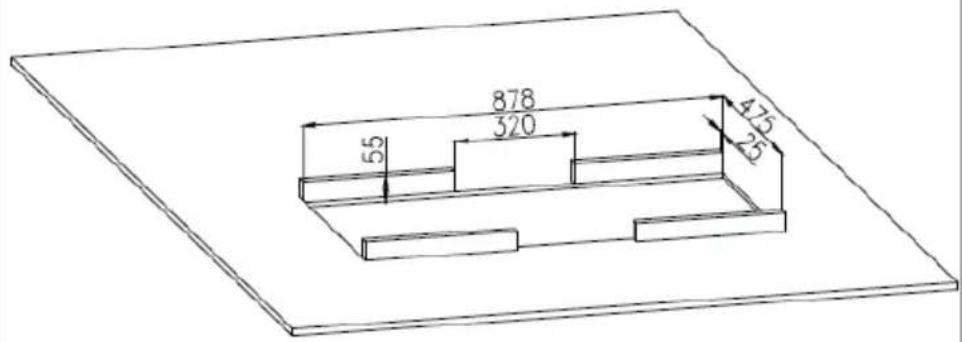

Sobre la placa necesita un orificio con las medidas indicadas en la imagen. Refuerce el techo alrededor de la abertura con un marco de latón o acero inoxidable que cuente con las medidas indicadas en la imagen.

Paso 3:

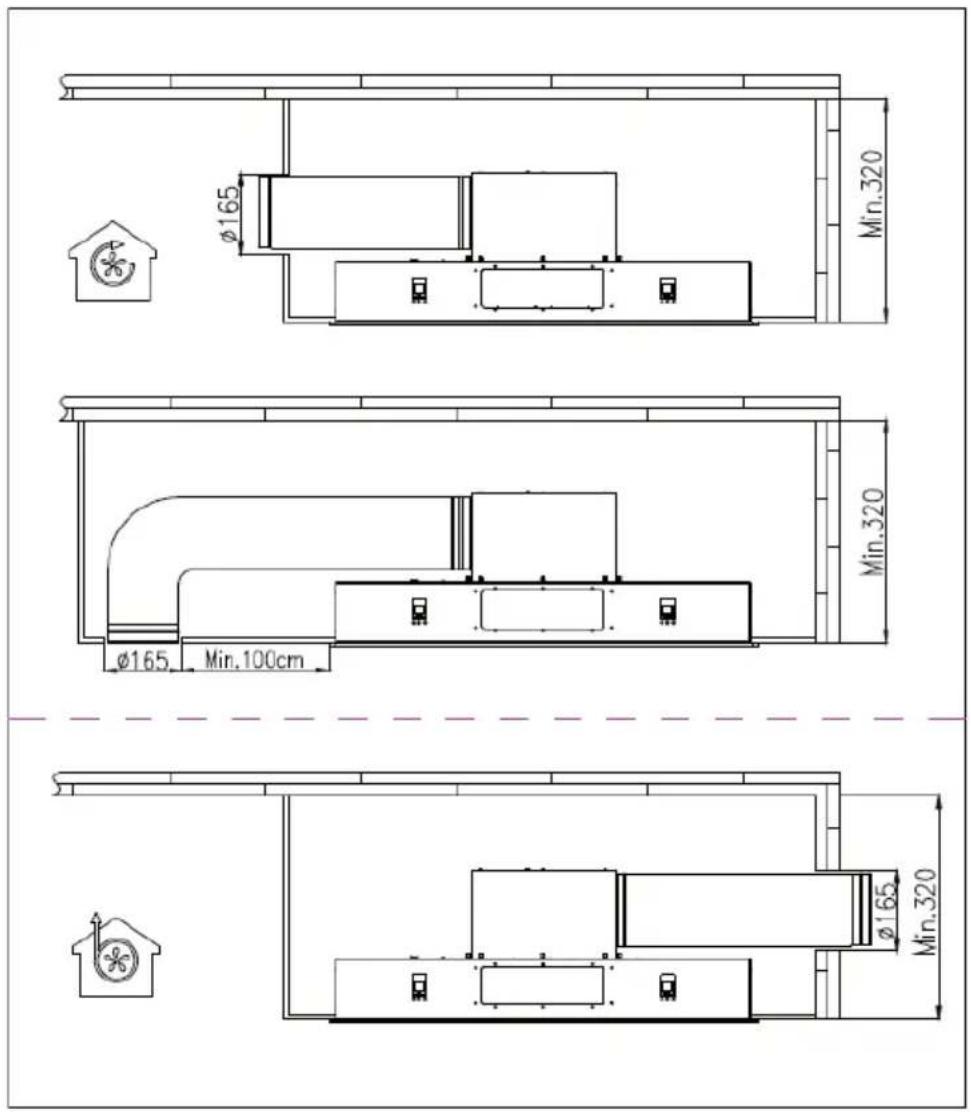

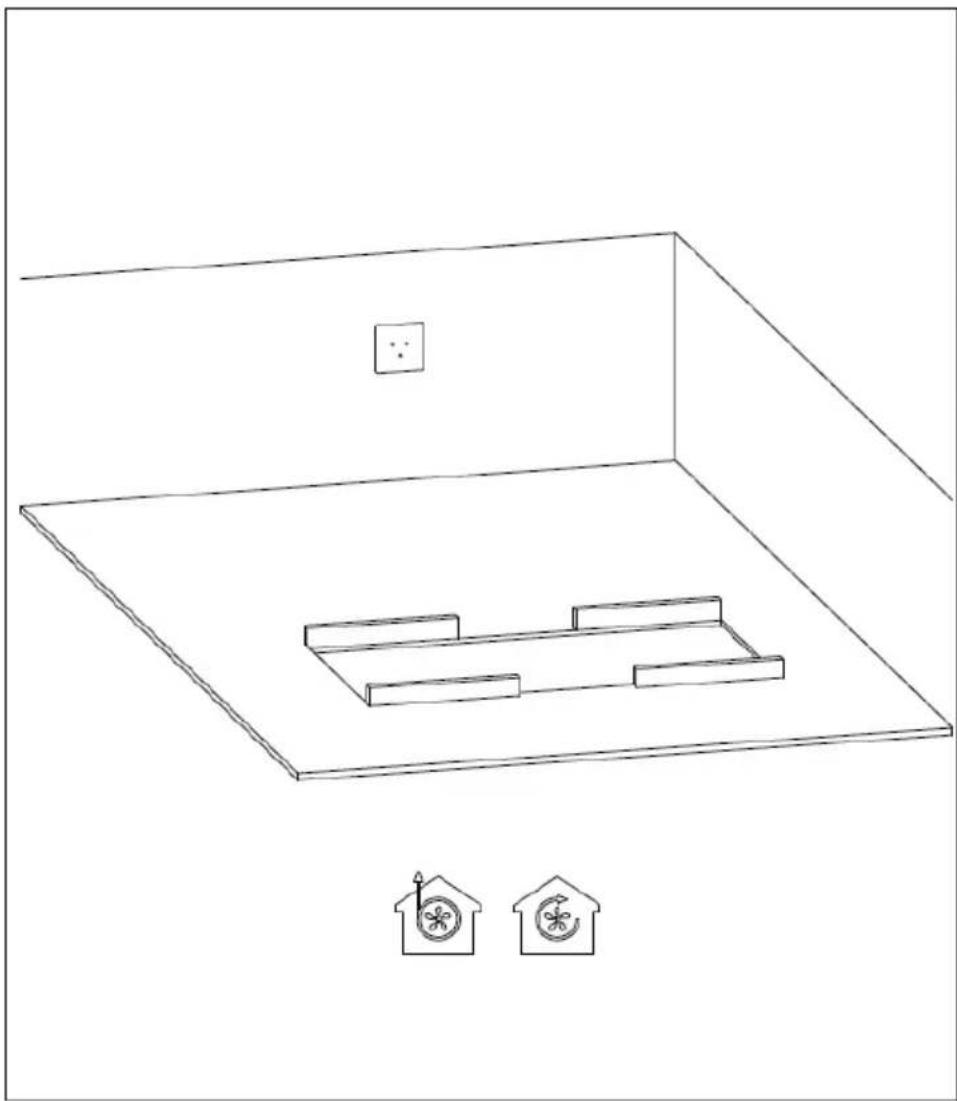

Puede colocar el conducto de extracción hacia el exterior o la campana extractora en modo ventilación (imagen superior). Si extrae el aire, fije el extremo del conducto de extracción a la salida de su techo o pared (imagen inferior).

Paso 4: Instálelo y fijelo al techo o a la pared. La toma de corriente debe estar situada cerca del cable de alimentación.

INSTALACIÓN

Paso 1 Paso 2
Abra la caja y examine todas las piezas para detectar posibles daños producidos durante el transporte.	Retire todas las partes del embalaje y coloque la campana extractora sobre una mesa estable.
Paso 3 Paso 4

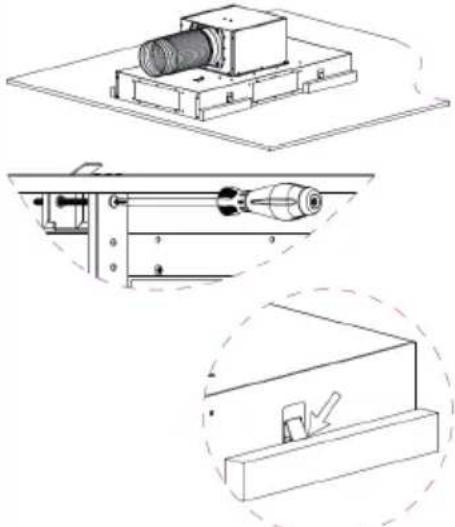

Ajuste la orientación de la salida de aire en función de su salida a la pared o al techo y fije el conducto de extracción.Paso 5 Paso 6	Abra la placa guía y extraiga el filtro y ó tornillos. A continuación, desmonte la placa guía junto con el interruptor y los cables conectados a las bombillas LED.

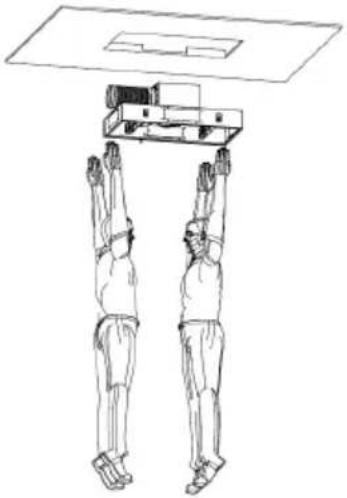

Monte entre dos personas la campana extractora cerca del orificio del techo. Una tercera persona debe conectar el enchufe a la toma de corriente previamente instalada.	Desplace la campana por el orificio del techo. Coloque 4 tornillos bajo la campana de manera homogénea para que los 4 sujeten el marco del techo y la campana quede bien sujeta al techo y no quede suelta por ningún lado.
Paso 7 Paso 8

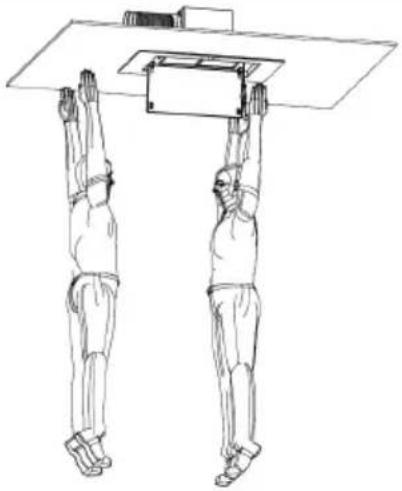

Monte entre dos personas la placa guía junto con el interruptor y los cables de las bombillas LED y fijela de nuevo con los 6 tornillos.	Fije el filtro y cierre la placa guía. Encienda la campana extractora con ayuda del mando a distancia.

CAMBIOS DE FILTROS

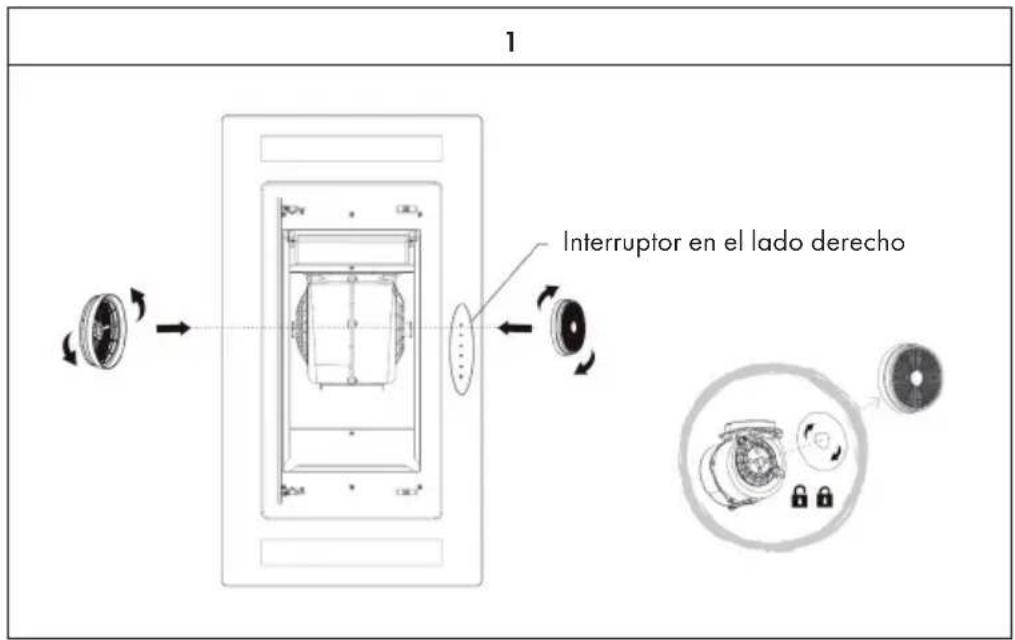

1 Interruptor en el lado derecho

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

Este producto contiene pilas que según la Normativa europea 2006/66/EG no deben ser arrojadas al cubo de la basura común. Infórmese sobre la legislación de su país que regula la retirada y eliminación de las pilas y baterías. La retirada y eliminación de pilas conforme a la ley, protege el medio ambiente y a las personas frente a posibles riesgos para la salud.
