MANUALE UTENTE 10031996 Klarstein
La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina ogni responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.
INDICE
Avvertenze di sicurezza 52
Misure 53
Pannello dei comandi e tasti funzione 54
Preparare l'installazione 55
Installazione 59
Sostituzione del filtro 61
Smaltimento 62
DATI TECNICI
| Articolo numero 10031996, 10032864 | |
| Alimentazione 220-240 V ~ 50-60 Hz |
DICHIARAZIONE DI CONFORMITÀ
10031996
Questo prodotto è conforme alle seguenti direttive europee:
2014/30/UE (EMC)
2014/35/UE (LVD)
2011/65/UE (RoHS)
2009/125/CE (ErP)
AVVERTENZE DI SICUREZZA
Note importanti circa la modalità di estrazione
AVVERTIMENTO
Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.
Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino).
Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.
- Pertanto è necessario che ci sia sempre un 'areazione suffi ciente.
- La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.
Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affi uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.
Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.
AVVERTIMENTO
Pericolo di incendio a causa di scintille! Installare l'apparecchio solo tramite un impianto di riscaldamento per combustibili solidi (ad es. legno o carbone), se è presente un coperchio chiuso, non rimovibile.

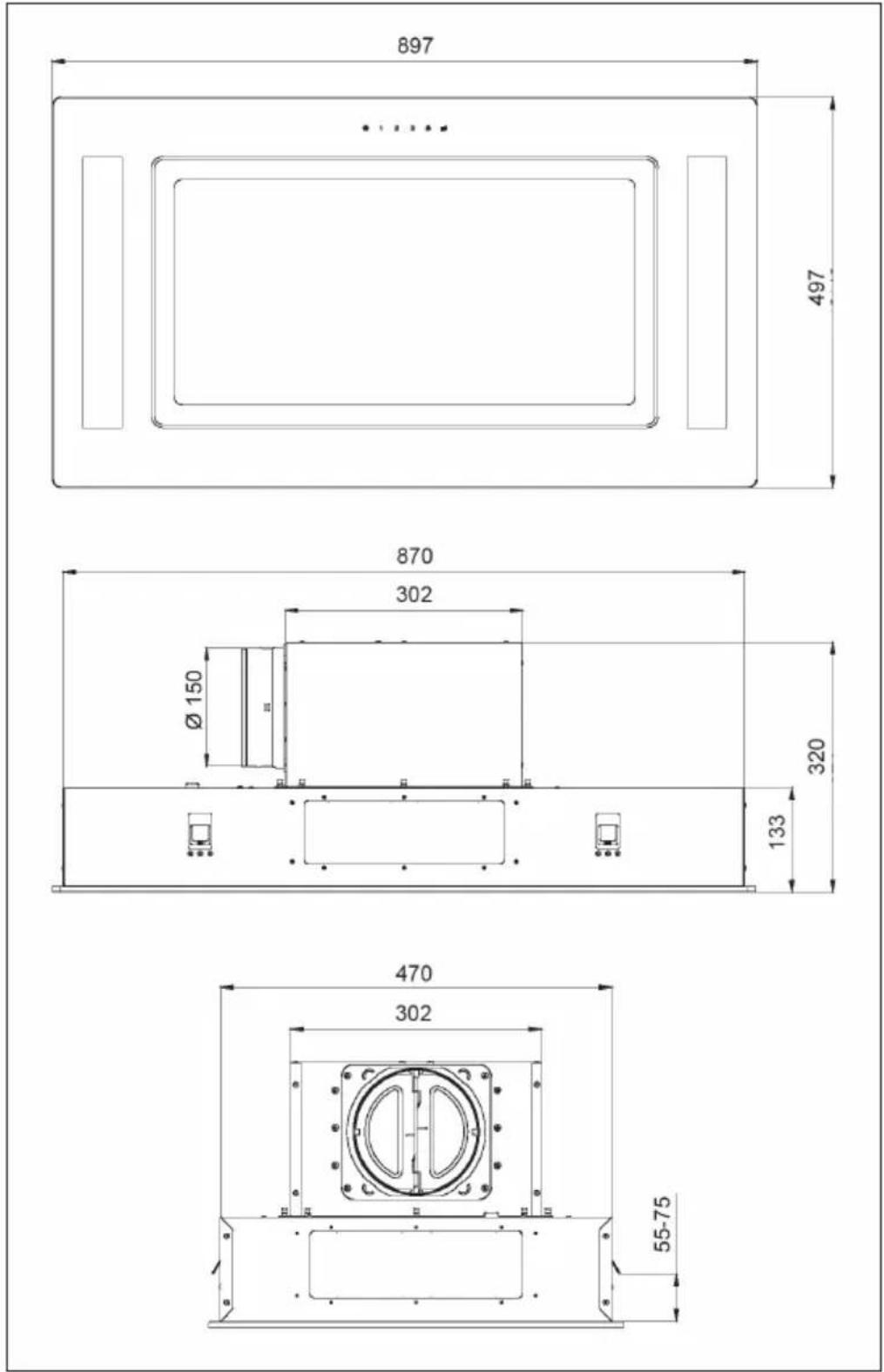

MISURE
PANNELLO DEI COMANDI E TASTI FUNZIONE
1
2
3
Tasti funzione
| POWER: premere il tasto per accendere o spegnere il dispositivo. Questo tasto spegne il motore ma non la luce. Tenere premuto il tasto per 3 secondi per aprire o chiudere la cappa aspirante. In questo modo si raggiungono tutte le superfici da pulire quando il dispositivo è spento. Quando il tasto si accende in rosso, il dispositivo si trova in modalità standby. Quando il tasto si accende in bianco, il dispositivo è acceso. | |
| 1 | VELOCITÀ BASSA |
| 2 | VELOCITÀ MEDIA |
| 3 | VELOCITÀ ELEVATA |
| LUCE: | |

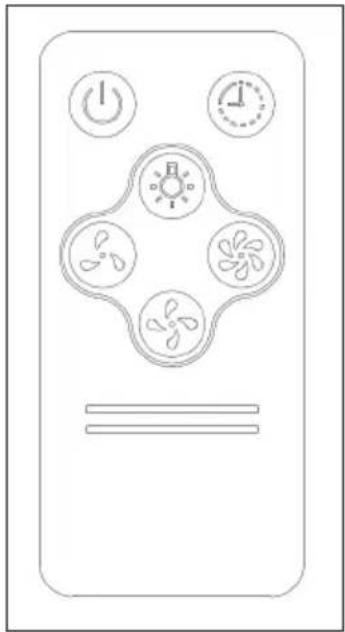

| TELECOMANDO |
PREPARARE L'INSTALLAZIONE
Attrezzi necessari: guanti, cacciavite a croce, tavolo, scaletta, sega, righello, trapano.

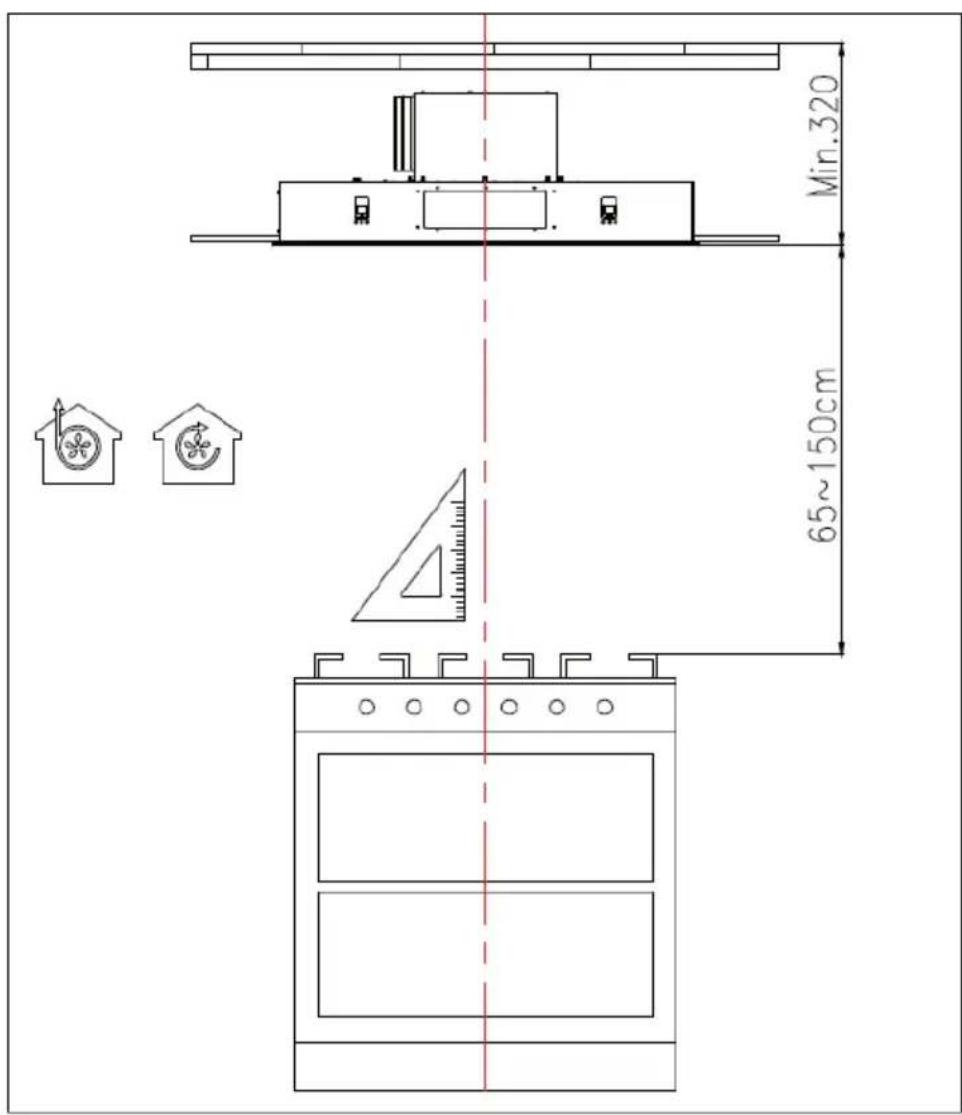

Fase 1: Assicurarsi che la distanza tra i fornelli e la cappa aspirante corrisponda alle misure indicate. La distanza tra i fornelli e la cappa aspirante deve essere compresa tra 65 e 150 cm.
Fase 2:

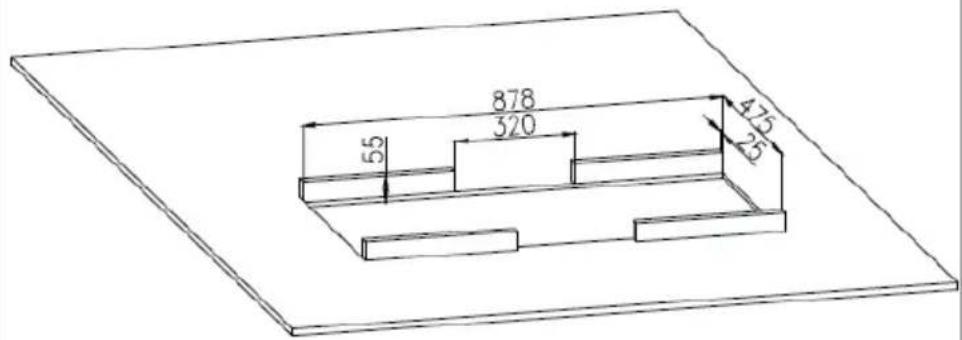

Sopra i fornelli è necessario che ci sia un'apertura con le misure indicate nella figura. Rafforzare il soffitto attorno all'apertura con dei listelli o con una piastra in acciaio inossidabile, seguendo le misure indicate nella figura.
Fase 3:

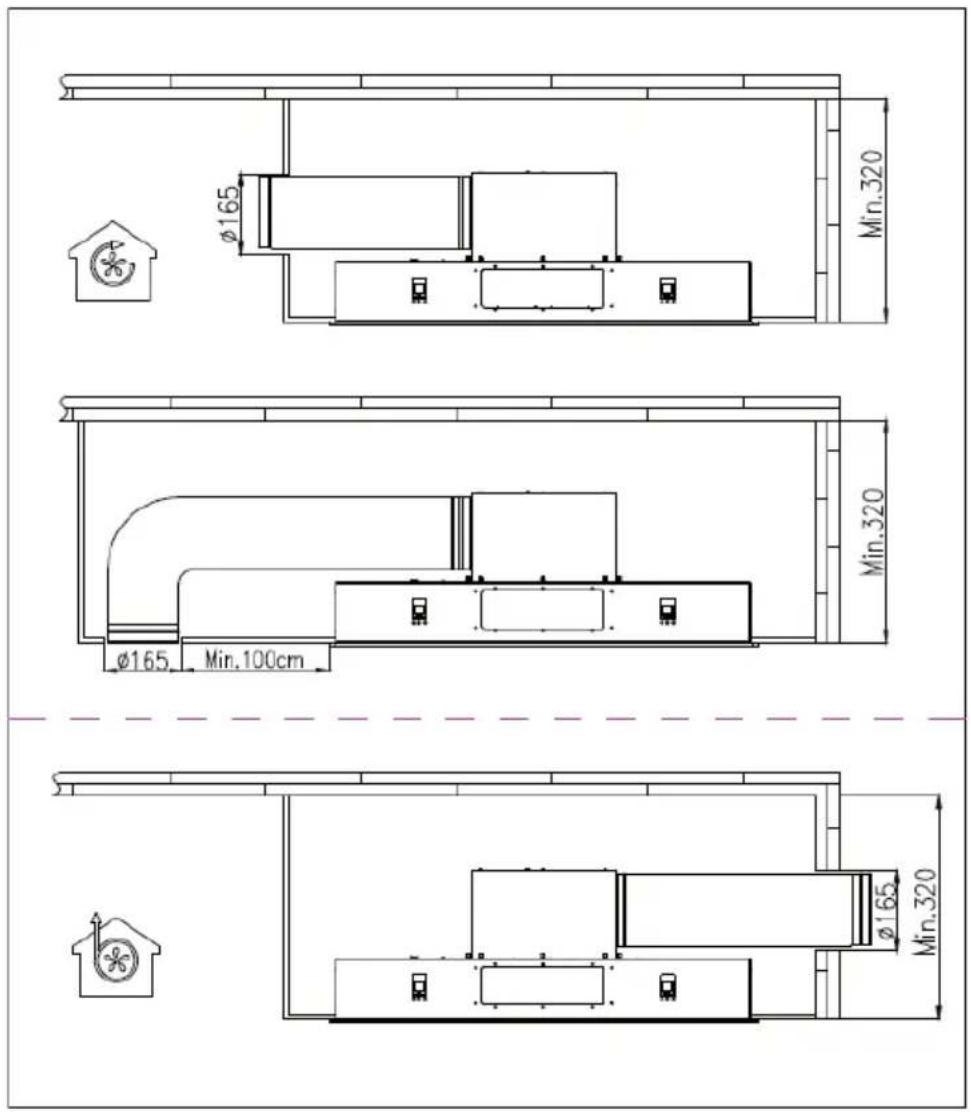

L'aria di scarico può essere espulsa all'esterno oppure la cappa aspirante può essere messa in funzione in modalità ricircolo dell'aria (figura in alto). Durante lo scarico dell'aria, collegare l'estremità del tubo di scarico all'uscita del soffitto o della parete (figura in basso).

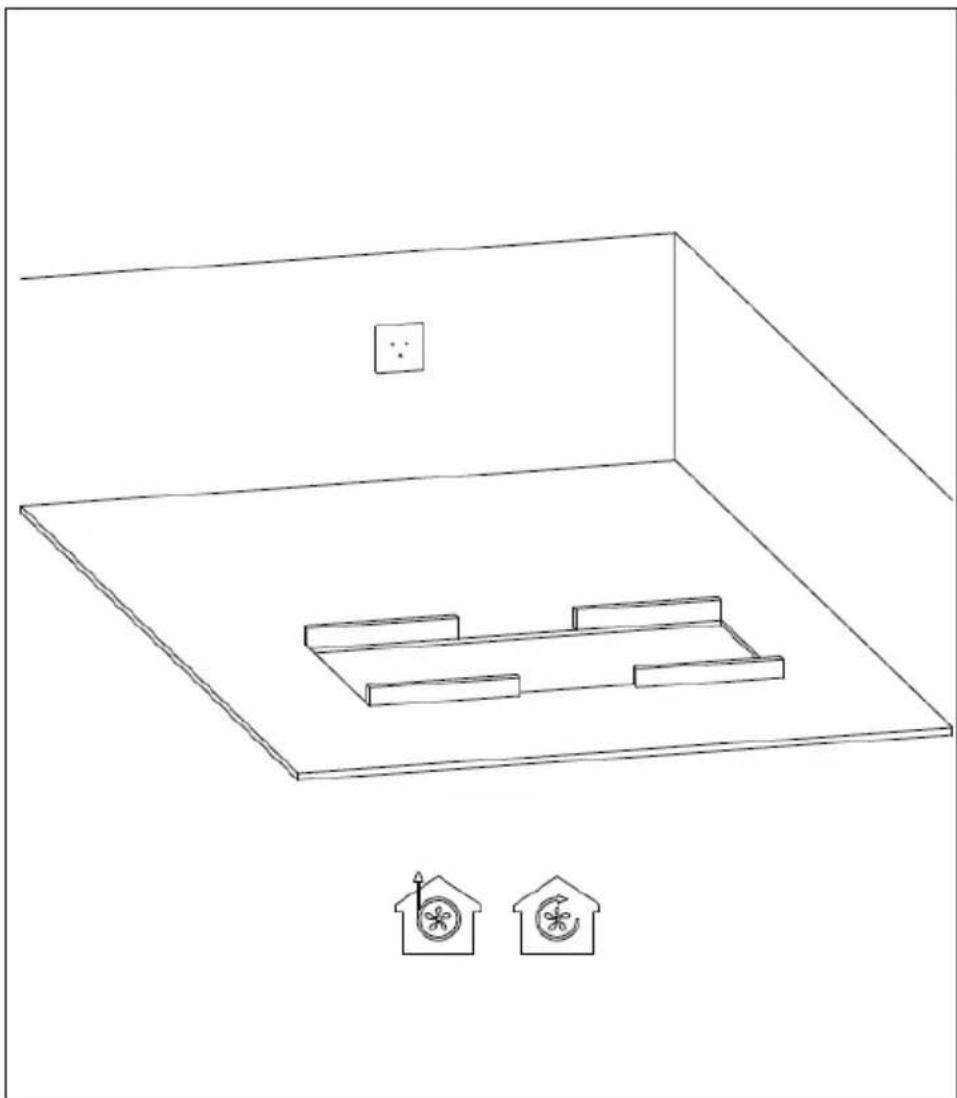

Fase 4: Installare la presa al soffitto o alla parete. La presa deve trovarsi vicino al cavo di alimentazione.
INSTALLAZIONE
| Fase 1 Fase 2 | |
 |  |
| Aprire la confezione e accertarsi che i componenti non si siano danneggiati durante il trasporto. | Rimuovere completamente il materiale di imballaggio e poggiare la cappa aspirante su un tavolo stabile. |
| Fase 3 Fase 4 | |
  |  |
 | |
| Regolare la direzione dell'uscita dell'aria in base allo scarico sulla parete o sul soffitto e fissare il tubo di scarico.Fase 5 Fase 6 | Aprire la piastra di copertura e rimuovere il filtro e le 6 viti. Quindi rimuovere la piastra di copertura insieme con gli interruttori e i cavi. |
 |  |

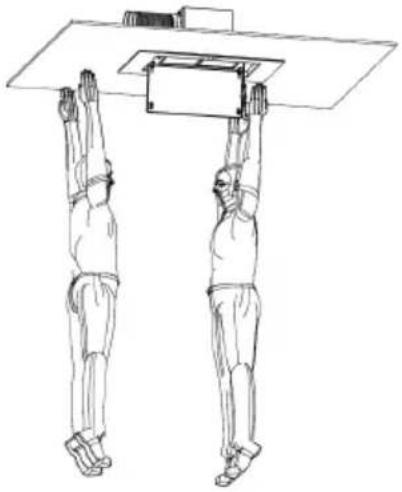

| Portare la cappa aspirante in prossimità del foro nel soffitto servendosi di un aiutante. Una terza persona deve inserire la spina nella presa installata in precedenza. | Far scorrere la cappa aspirante nel foro del soffitto. Regolare le 4 viti sul fondo della cappa in modo che tutti quattro gli intagli siano ben fissati al telaio del soffitto e che la cappa sia stabile. Assicurarsi che la cappa non sia allentata ai lati. |
| Fase 7 Fase 8 | |
 |  |
 | |
| Avvicinare la piastra alla cappa aspirante servendosi di un aiutante. Collegare i fili dell'interruttore e della luce a LED. Fissare la piastra utilizzando 6 viti. | Fissare il filtro e chiudere la piastra. Accendere la cappa aspirante con il telecomando. |

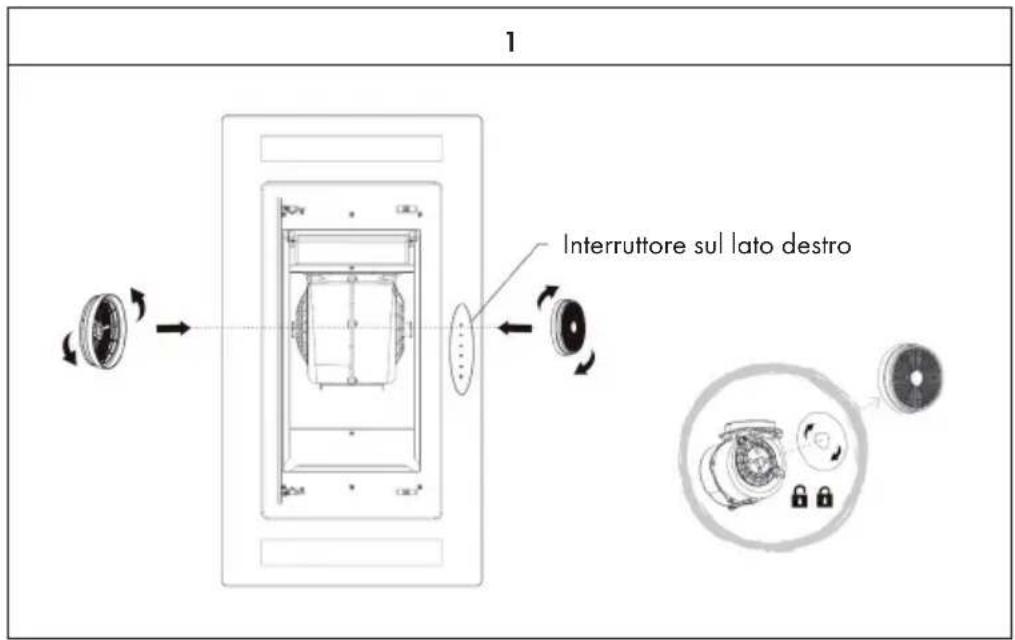

SOSTITUZIONE DEL FILTRO
Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
Il prodotto contiene batterie che sono soggette alla direttiva europea 2006/66/EG e non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.
