Tipo de producto	Cortasetos
Modelo	HC-341ES
Marca	ECHO
Fuente de energía	Gasolina (motor de 2 tiempos)
Cilindrada	34 cc
Longitud de corte	26 pulgadas (660 mm)
Tipo de cuchilla	Acero endurecido de doble filo
Espaciado de dientes	1.1 pulgadas (28 mm)
Peso (sin combustible)	11.5 libras (5.2 kg)
Longitud total	43 pulgadas (1090 mm)
Capacidad de combustible	20.3 onzas líquidas (600 ml)
Sistema antivibración	Sí
Características de seguridad	Protector de manos, bloqueo del acelerador, interruptor de parada
Mantenimiento	Limpieza del filtro de aire, reemplazo de la bujía, afilado de la cuchilla
Piezas de repuesto disponibles	Cuchillas, filtros de aire, bujías, líneas de combustible
Nivel de ruido	96 dB(A) (típico)
Nivel de vibración	8.5 m/s² (mango delantero)
Garantía	2 años limitada

Preguntas frecuentes - HC-341ES ECHO

¿Qué mezcla de combustible requiere la HC-341ES?

La HC-341ES utiliza una mezcla de gasolina y aceite de 2 tiempos en proporción 50:1. Use aceite de alta calidad diseñado para motores refrigerados por aire.

¿Cómo enciendo el cortasetos?

Bombee el cebador 5-7 veces, coloque el estrangulador en posición cerrada, tire de la cuerda de arranque hasta que el motor encienda, luego abra el estrangulador y tire nuevamente para arrancar.

¿Cuál es la longitud de la cuchilla y el espaciado de dientes?

La longitud de corte es de 26 pulgadas (660 mm) con un espaciado de dientes de 1.1 pulgadas (28 mm), adecuado para setos medianos a grandes.

¿Con qué frecuencia debo afilar o reemplazar las cuchillas?

Afile las cuchillas después de 50 horas de uso o cuando los cortes se vuelvan irregulares. Reemplace las cuchillas si están dañadas o desgastadas más allá del afilado.

¿Qué equipo de seguridad debo usar al operar?

Use gafas de seguridad, protección auditiva, guantes, pantalones largos y botas resistentes. No use ropa holgada.

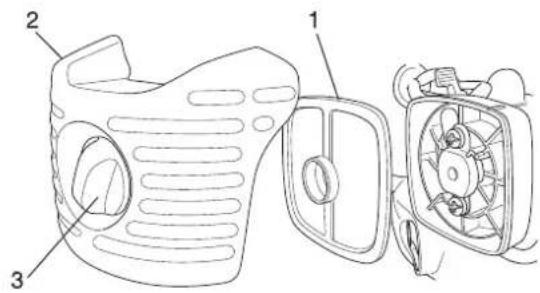

¿Cómo limpio el filtro de aire?

Retire la cubierta del filtro de aire, saque el filtro de espuma, lávelo con agua jabonosa tibia, séquelo completamente y vuelva a instalarlo. Reemplácelo si está dañado.

¿Cuál es la velocidad de ralentí recomendada?

La velocidad de ralentí debe ajustarse para que las cuchillas no se muevan cuando el motor está al ralentí. Ajuste el tornillo de ralentí si es necesario.

¿Puedo usar el cortasetos en condiciones húmedas?

No, evite usarlo bajo la lluvia o en setos mojados para reducir el riesgo de descarga eléctrica (si corresponde) y resbalones. En los modelos de gasolina, el agua puede dañar los componentes del motor.

¿Cómo almaceno el cortasetos para el invierno?

Drene el tanque de combustible, haga funcionar el motor hasta que se seque, limpie el exterior, aplique aceite ligero a las cuchillas y guárdelo en un lugar seco. Retire la bujía y agregue una cucharadita de aceite antes del almacenamiento.

¿Dónde puedo encontrar piezas de repuesto?

Distribuidores autorizados de ECHO o minoristas de piezas en línea. Use piezas ECHO genuinas para seguridad y rendimiento. El modelo HC-341ES tiene un amplio soporte.

MANUAL DE USUARIO HC-341ES ECHO

MANUAL DE INSTRUCCIONES

HC-331ES

HC-341ES

	WARNINGREAD THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION uses failure to do so could result in serious injury.
	WARNUNGLESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
	AVVERTENZALEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA-VORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
	ADVERTENCIALEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR LESIONES GRAVES.

WARNING

WARNING

AVVERTENZA

CE

MANUAL DE INSTRUCCIONES

CORTASETOS

HC-331ES

HC-341ES

Asegúrese de leer el manual de instrucciones antes de utilizar el producto.

O Uso al que está destinado este producto

• Los cortasetos ECHO son unidades ligeras de alto rendimiento con motor de gasolina diseñadas para recortar setos y arbustos.
• No utilice este aparato para ningún otro propósito distinto de los mencionados anteriormente.

○ Usuarios del producto

• No deberá utilizar este producto hasta que no haya leído atentamente el manual de instrucciones y asimilado su contenido.
• Nadie que no haya leído el manual de instrucciones adecuadamente deberá utilizar el producto, asimismo, deberá evitar su utilización si se encuentra resfriado, cansado o en una mala condición física, así como la utilización por parte de niños.
  Tenga presente que el operador o usuario es responsable de los accidentes o peligros ocasionados a terceras personas o a su propiedad.

○ Acerca del manual de instrucciones

Este manual proporciona la información necesaria para el funcionamiento y mantenimiento de esta máquina. Léalo atentamente y asimile su contenido.
- Mantenga siempre el manual en un lugar fácilmente accesible.
- Si ha perdido el manual o si está dañado y no es legible, adquiera uno nuevo en su DISTRIBUIDOR ECHO.
Los aparatos utilizados en este manual son aparatos SI (sistema internacional de unidades). Las imágenes que se encuentran entre paréntesis son valores de referencia y, en algunos casos, puede haber un ligero error de conversión.

- Préstamo o asignación del producto

- Cuando preste el producto descrito en este manual a una tercera persona, asegúrese de que la persona que recibe y trabaja con el producto reciba el manual de instrucciones con el mismo. Si asigna el producto a una tercera persona, adjunte el manual de instrucciones con el producto cuando haga la entrega.

Consultas

Póngase en contacto con su DISTRIBUIDOR ECHO para consultas relacionadas con información del producto, para la adquisición de consumibles, reparaciones y cualquier otro tipo de consultas.

O Avisos

• El contenido de este manual puede sufrir cambios sin previo aviso debido a actualizaciones del producto. Algunas de las ilustraciones utilizadas pueden ser diferentes al propio producto para hacer más claras las explicaciones.
• Consulte con su DISTRIBUIDOR ECHO si hay algo que no esté claro o sobre lo que tenga interés.

○ Características de este modelo: ARRANQUE "ES"

- El ARRANQUE "ES" genera una potencia de revolución suficiente para girar el cigüeñal a una velocidad que pueda arrancar el motor casi sin retroceso. El ARRANQUE "ES" hace que el motor se arranque con mucha mayor facilidad de la que nunca hubiera esperado.

Para una utilización segura del producto....4

Avisos de advertencia....4

Otros indicadores....4

Símbolos....4

Ubicación en la que se encuentra el adhesivo de seguridad ....5

Manipulación del combustible....6

Manipulación del motor....7

Manipulación del producto....8

Lista de piezas....12

Descripción 13

Antes de comenzar 14

Preparación del combustible 14

Funcionamiento del motor 15

Arranque del motor....15

Parada del motor 16

Operación de recorte de setos y arbustos.... 17

Funcionamiento básico de recorte de setos....17

Mantenimiento y cuidados....18

Directivas de asistencia....18

Mantenimiento y cuidados....18

Almacenamiento 23

Almacenamiento durante un largo periodo (30 días o más)....23

Procedimiento para desechar el producto.... 24

Características técnicas....25

Declaración de conformidad "CE" 26

Lea atentamente esta sección antes de utilizar el producto.

Las precauciones descritas en esta sección contienen información de seguridad importante. Cúmplalas cuidadosamente.
○ Asimismo, debe leer las precauciones que aparecen en el interior del propio manual.

El texto que aparece después de una marca [marca de diamante] describe las posibles consecuencias de no cumplir la precaución.

Avisos de advertencia

Las situaciones en las que existe un riesgo de lesión física para el operador y para otras personas aparecen indicadas en este manual y en el propio producto mediante los siguientes avisos de peligro. Léalos y téngalos siempre en cuenta para garantizar un funcionamiento seguro.

PELIGRO

AD

VERTENCIA PRECAUCIÓN

Este símbolo acompañado por la palabra "PELIGRO" llama la atención sobre una acción o sobre unas condiciones que causarán heridas personales importantes o incluso la muerte al operario y a los transeúntes.

Este símbolo acompañado por la palabra "ADVERTENCIA" llama la atención sobre una acción o sobre unas condiciones que pueden causar heridas personales importantes o incluso la muerte al operario y a los transeúntes.

"PRECAUCIÓN" indica una situación potencialmente peligrosa que, si no se evita, puede provocar heridas leves o moderadas.

Otros indicadores

Además de los avisos de advertencia, en este manual se utilizan los siguientes símbolos explicativos:

El círculo con barra oblicua prohíbe la acción o uso de los objetos mostrados.

NOTA IMPORTANTE

Este mensaje enmarcado proporciona consejos para el uso, cuidado y mantenimiento del equipo.

El texto enmarcado con la palabra "IMPORTANTE" contiene información importante relativa al uso, comprobación, mantenimiento y almacenamiento del producto descrito en este manual.

Símbolos

En este manual y en el propio producto se utilizando una serie de símbolos explicativos. Asegúrese de entender completamente lo que significa cada símbolo.

Forma y silueta del símbolo D	Descripción / aplicación del símbolo	Forma y silueta del símbolo D	Descripción / aplicación del símbolo
	Lea atentamente el manual de instrucciones.		Mezcla de gasolina y aceite
	Utilice siempre protección para los ojos, orejas y cabeza.		Cubeta de purga (cebador)
	Seguridad / Alerta		Ajuste del carburador- Mezcla de baja velocidad
	Amputación de dedo		Ajuste del carburador- Mezcla de alta velocidad

Para una utilización segura del producto

Forma y silueta del símbolo	Descripción / aplicación del símbolo	Forma y silueta del símbolo	Descripción / aplicación del símbolo
	Parada de emergencia		Ajuste del carburador - Velocidad de ralentí
	No utilice este producto en zonas con ventilación escasa		Control del estrangulador "Arranque en frío" Posición (Estrangulador cerrado)
	Tenga cuidado no se incendie		Control del estrangulador "Funcionamiento" Posición (Estrangulador abierto)
	Tenga cuidado de no sufrir descargas eléctricas		¡Protección del medioambiente!
	Tenga precaución con las zonas de alta temperatura		Nivel de potencia acústica garantizado

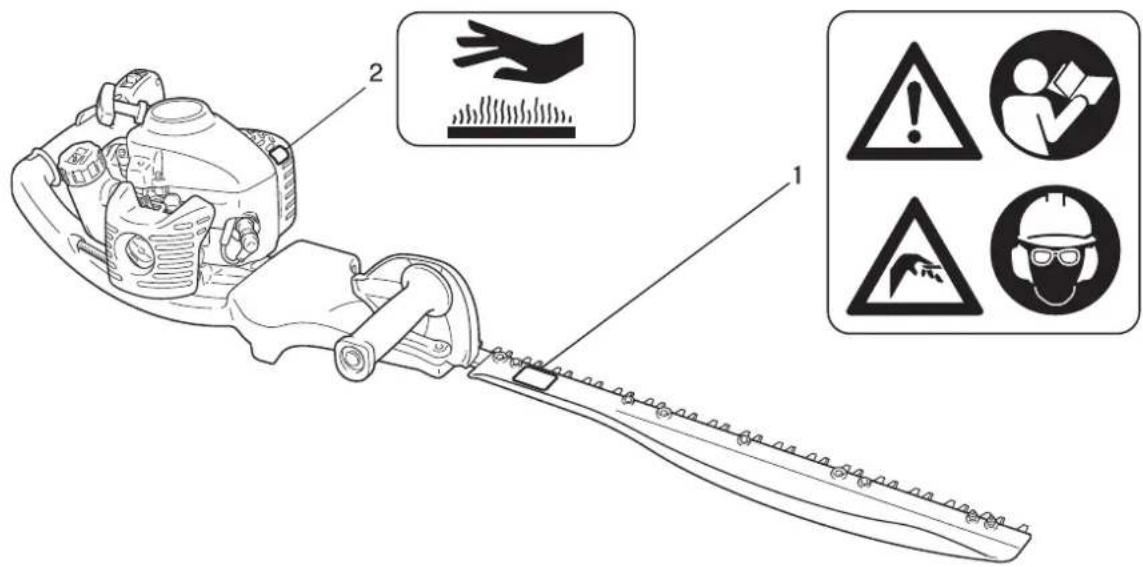

Ubicación en la que se encuentra el adhesivo de seguridad

Los productos descritos en este manual incorporan el adhesivo de seguridad mostrado a continuación. Asegúrese de comprender el significado del adhesivo antes de utilizar el producto.
Si el adhesivo se ha deteriorado debido al desgaste, está dañado o se ha despegado y perdido, adquiera un adhesivo de repuesto en su DISTRIBUIDOR ECHO y colóquelo en la ubicación mostrada en las ilustraciones que aparecen a continuación. Asegúrese de que el adhesivo sea siempre legible.

1. Adhesivo de seguridad (Número de pieza X505-002030)
2. Adhesivo de seguridad (Número de pieza X505-002310)

Manipulación del combustible

PELIGRO

Mantener siempre alejado del fuego cuando realice el repostaje

El combustible es altamente inflamable y conlleva un riesgo de incendio si se manipula incorrectamente. Tenga un cuidado extremo al mezclarlo, almacenarlo o manipularlo o podrá sufrir lesiones personales graves. Tenga cuidado de cumplir las siguientes instrucciones.

○ No fume ni sujete una llama cerca cuando esté realizando el repostaje.
○ No reposte el combustible con el motor caliente o en funcionamiento.
◆ Si lo hace, el combustible podría incendiarse y provocar un fuego dando lugar a quemaduras.

Acerca del depósito y del lugar de repostaje

○ Utilizar un depósito de combustible aprobado.
Los depósitos/latas de combustible pueden estar a presión. Afloje siempre los tapones del combustible lenta-mente para permitir que se iguale la presión.
NO llene los depósitos de combustible bajo techo. Llene SIEMPRE los depósitos de combustible en el exterior y sobre suelo descubierto.

Las salpicaduras de combustible pueden provocar un incendio

Tenga en cuentas las siguientes precauciones cuando re- poste:

No añada demasiado combustible a fin de que no alcance la boca del depósito de combustible. Mantenga el combustible dentro del nivel indicado (hasta el nivel de la pared del depósito de combustible).
○ Limpie cualquier resto de combustible que se desborde o que se derrame debido a un llenado excesivo.
- Apriete firmemente la tapa de seguridad una vez finalizado el repostaje.
Las salpicaduras de combustible pueden provocar un incen dio y quemarse cuando se inflamen.

1. Depósito de combustible
2. Nivel del combustible

No encienda el motor en la zona en la que haya realizado el repostaje

No debe encender el motor en el lugar en el que haya realizado el repostaje. Desplácese un mínimo de 3 m del lugar en el que ha realizado el repostaje antes de arrancar el motor.
◆ Las fugas de combustible producidas durante el repostaje pueden provocar un fuego si se prenden.

Las fugas de combustible pue- den provocar un fuego

○ Una vez realizado el repostaje, compruebe siempre que no
haya fugas o descargas de combustible en el conducto del combustible, en las arandelas aislantes del sistema de combustible o alrededor de la tapa del depósito de combustible.
Si las hubiera, deje de utilizar inmediatamente el producto y póngase en contacto con su DISTRIBUIDOR ECHO para que lo repare.
◆ Cualquier fuga de combustible puede provocar un fuego.

Manipulación del motor

ADVERTENCIA

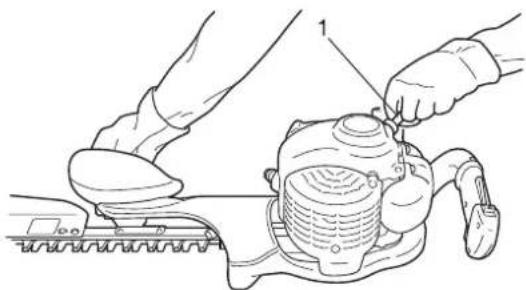

Arranque del motor

Tenga especial cuidado de seguir las siguientes precauciones cuando arranque el motor:

○ Asegúrese de que en todo momento están instalados los asideros y protecciones.
○ Compruebe que ninguna tuerca ni perno estén flojos
○ Compruebe que no haya fugas de combustible
Compruebe que la cuchilla de corte no está dañada ni excesivamente desgastada. Si encuentra alguna anomalía, no utilice la unidad.
○ Coloque el producto en un lugar plano y bien ventilado
○ Deje suficiente espacio alrededor del producto y no deje que se acerquen personas o animales
○ Elimine las obstrucciones, de haberlas
○ Asegúrese de que la cuchilla de corte no toca el suelo ni ningún obstáculo.
○ Arranque el motor con el gatillo del acelerador en la posición de velocidad de ralentí
- Mantenga la unidad firmemente en el suelo al arrancar el motor
○ No arranque el motor mientras la unidad se encuentra en el aire
Si no tiene en cuenta estas precauciones podría sufrir un accidente o lesión o incluso dar lugar a un accidente mortal.

Una vez arrancado el motor, compruebe que no haya vibraciones y sonidos anormales

Compruebe que no haya vibraciones ni sonidos anormales una vez arrancado el motor. No utilice el producto si hay vibraciones o sonidos anormales. Póngase en contacto con su DISTRIBUIDOR ECHO para que lo repare.
◆ Los accidentes que causen la caída o rotura de las piezas pueden provocar heridas o lesiones graves.

No toque los componentes a temperatura elevada o de alta tensión mientras esté en marcha el producto.

No toque los siguientes componentes a temperatura elevada o de alta tensión mientras esté en marcha el producto o durante algún tiempo después de que se detenga.

• Silenciador, bujía, alojamiento del engranaje y otros componentes a temperatura elevada
• Podría quemarse si toca un componente a elevada temperatura.
  ○ Bujía, cable de bujía y otros componentes de alta tensión
• Podría recibir una descarga eléctrica si toca un componente de alta tensión mientras el producto esté en marcha.

En caso de incendio o humo, anteponga la seguridad

Si el fuego proviene del motor o bien el humo aparece en otra zona distinta del tubo de escape, en primer lugar aléjese del producto para asegurar su integridad física.
○ Utilice una pala para arrojar arena u otro material similar sobre el fuego a fin de evitar su propagación o bien apáguelo utilizando un extintor de incendios.

◆ Una reacción de pánico podría provocar que el fuego y los demás daños sean más importantes.

Los humos de escape son tóxicos

Los humos de escape del motor contienen gases tóxicos. No utilice el producto en interiores, en invernaderos de plástico o en otros lugares mal ventilados.
◆ Los humos de escape podrían provocar envenenamiento.

Opaque el motor cuando compruebe o realice el mantenimiento del producto

Cuando compruebe o realice el mantenimiento del producto después del uso, tenga en cuenta las siguientes precauciones:

○ Apague el motor y no intente realizar ninguna comprobación ni mantenimiento del producto hasta que el motor se haya enfriado
◆ Podría quemarse.
- Retire la pipa de la bujía antes de realizar comprobaciones y operaciones de mantenimiento
◆ Podría producirse un accidente si el producto se enciende inesperadamente.

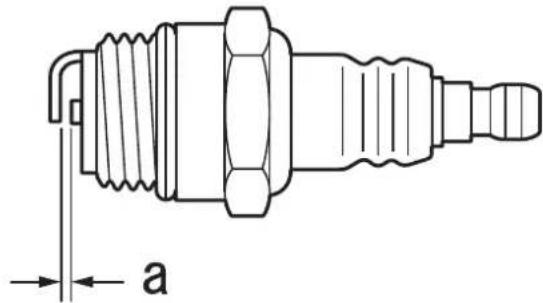

Comprobación de la bujía

Cuando compruebe la bujía, tenga en cuenta las siguientes precauciones.

Si los electrodos o terminales están desgastados o si hay roturas en los elementos cerámicos, sustitúyalos por otros nuevos.
○ La prueba de chispas (para comprobar si la bujía está emitiendo chispas) debe ser realizada por un profesional. Solicíteselo a su DISTRIBUIDOR ECHO.
○ La prueba de chispas no debe realizarse cerca del orificio de la bujía.
○ La prueba de chispas no debe realizarse en lugares en los que haya salpicaduras de combustible o gases inflamables
○ No debe tocar las partes metálicas de la bujía
◆ La bujía podría iniciar un fuego o darle una descarga eléctrica.

Manipulación del producto Precauciones generales

ADVERTENCIA

Manual de instrucciones

○ Lea atentamente el manual de instrucciones antes de utilizar el producto a fin de asegurar un funcionamiento correcto.

◆ Si no lo hace podría provocar un accidente o una lesión grave.

No utilice el producto para un uso distinto para el que está diseñado

No debe utilizar el producto para ningún propósito distinto de los descritos en el manual de instrucciones.

◆ De hacerlo, podría provocar un accidente o una lesión grave.

No modifique el producto

○ No debe modificar el producto.

De hacerlo, podría provocar un accidente o una lesión gra ve. Cualquier error resultante de una modificación del producto no estará cubierto por la garantía del fabricante.

No utilice el producto a no ser que haya sido comprobado y se le haya realizado el mantenimiento

No debe utilizar el producto a no ser que haya sido comprobado y se le haya realizado el mantenimiento. Asegúrese siempre de comprobar el producto y de realizar regularmente el mantenimiento.

◆ Si no lo hace, podría producirse un accidente o una lesión grave.

Préstamo o asignación del producto

- Cuando preste el producto a una tercera persona, asegúrese de que la persona que toma prestado el producto recibe con él el manual de instrucciones.

Si asigna el producto a una tercera persona, adjunte el manual de instrucciones con el producto cuando haga la entrega.

◆ Si no lo hace, podría producirse un accidente o una lesión grave.

Preparación en caso de sufrir una lesión

En el improbable caso de sufrir un accidente o lesión, asegúrese de que esté preparado.

- Equipo de primeros auxilios

○ Paños y toallas (para detener cualquier hemorragia)

- Silbato o teléfono móvil (para solicitar ayuda externa)

◆ Si no es capaz de realizar los primeros auxilios o de pedir ayuda externa, la lesión podría empeorar.

○ No trate de arrancar el motor colocándose por el lado de la cuchilla.

◆ Pueden producirse lesiones físicas si la cuchilla de corte comienza a moverse de repente.

Pare siempre el motor si se atasca la cuchilla

○ No intente nunca extraer el objeto causante del atasco con el motor funcionando.

◆ Pueden producirse lesiones físicas si se extrae el objeto causante del atasco de la cuchilla y ésta comienza a mover-se de nuevo.

ADVERTENCIA

Usuarios del producto

El producto no podrá ser utilizado por:

○ personas que estén cansadas

○ personas que hayan consumido alcohol

○ personas que estén tomando medicación

○ mujeres embarazadas

○ personas que estén en una mala condición física

○ personas que no hayan leído el manual de instrucciones

O niños

◆ Si no sigue estas instrucciones podría provocar un accidente

Condiciones de uso y de funcionamiento

No utilice el producto en lugares donde no se asegure la estabilidad, por ejemplo, cuestas empinadas o después de que haya llovido, ya que dichos lugares son resbaladizos y peligrosos.

No trabaje con el producto de noche o en lugares oscuros con poca visibilidad.

◆ Si se cae o se resbala podría sufrir una lesión grave, o bien no lograr que el producto funcione correctamente.

Apaque el motor cuando realice un traslado

Cuando se mueva en las situaciones descritas a continuación, apague el motor y asegúrese de que la cuchilla de corte se haya detenido y, a continuación, coloque la tapa de la cuchilla de corte y aleje el silenciador de usted.

○ Traslado a otro lugar cuando esté trabajando

○ Traslado a otro área mientras está trabajando

○ Abandono del lugar en el que ha estado trabajando

◆ Si no cumple estas precauciones podría sufrir quemaduras o una lesión grave.

- Cuando transporte el producto en coche, vacía el depósito de combustible, coloque la tapa de la cuchilla de corte y asegure firmemente el producto en su lugar para evitar que se mueva.

◆ Los viajes en coche con combustible en el depósito podrían provocar un incendio.

Las vibraciones y el frío

Se cree que puede contraerse una enfermedad llamada fenómeno de Raynaud, que afecta a los dedos de ciertos individuos, si se está expuesto a vibraciones y frío. La exposición a las vibraciones y al frío puede causar el cosquilleo y quemazón de los dedos, seguidos de pérdida de color y sensación de dedos dormidos. Se recomiendan las siguientes precauciones, ya que se desconoce cuál es la exposición mínima que desencadena esta dolencia.

- Mantenga el cuerpo caliente, especialmente la cabeza y el cuello, los pies y los tobillos y las manos y las muñecas.

- Mantenga una buena circulación sanguínea realizando vigorosos ejercicios con los brazos durante frecuentes descansos y también no fumando.

○ Limite el número de horas de trabajo. Intente también hacer cada día trabajos en los que no sea necesario usar el cortasetos u otros equipos a motor sujetados con las manos.

Si experimenta molestias, rojez o hinchazón de los dedos, seguidos de una pérdida de sensación y enblanquecimiento de los mismos, consulte con su médico antes de volver a exponerse al frío y a las vibraciones.

◆ Si no tiene en cuenta estas instrucciones podría perjudicar su salud.

Lesiones por esfuerzos repetitivos

Se cree que un uso excesivo de los músculos y tendones de los dedos, manos, brazos y hombros puede causar dolores, hinchazones, adormecimiento, debilidad y dolores extremos en los mismos. Ciertas actividades repetitivas de las manos pueden conllevar para Ud. un alto riesgo de desarrollo de lesiones debidas a esfuerzos repetitivos (RSI).. Para reducir el riesgo de lesiones por esfuerzos repetitivos (RSI):

- Evite colocar la muñeca en posición doblada, extendida o torcida.

Tómese descansos periódicos para minimizar la repetición y deje descansar las manos. Reduzca la velocidad y fuerza con la que hace el movimiento repetitivo.

○ Haga ejercicios que fortalezcan los músculos de las manos y de los brazos.

Consulte a su médico si siente cosquilleos, adormecimiento o dolor en sus dedos, manos, muñecas o brazos. Cuanto antes se diagnostiquen estas lesiones (RSI), más probabilidades tendrá de prevenir daños permanentes en los nervios y músculos.

◆ Si no tiene en cuenta estas instrucciones podría perjudicar su salud.

ADVERTENCIA

Retire las sustancias y obstáculos extraños antes de utilizar el producto

○ Inspeccione el área en la que se utilizará la unidad. Retire las piedras, objetos metálicos y otros objetos que pudieran obstruir o dañarla.
◆ Puede producirse un accidente o lesiones graves si el dispositivo de corte arroja objetos extraños.

Apaque inmediatamente el motor si algo no va como debiera

En las situaciones que se describen a continuación, apague inmediatamente el motor y asegúrese de que el dispositivo de corte se ha detenido antes de comprobar cada área del producto. Sustituya cualquier pieza dañada.

Si el dispositivo de corte golpea una roca, árbol, poste u otro tipo de obstáculo mientras esté trabajando.
Si el producto comienza a vibrar anormalmente de forma repentina.
El uso continuado de las piezas cuando estén dañadas puede provocar un accidente o una lesión grave.

El área dentro de un radio de 10 metros es una zona peligrosa

El área dentro de un radio de 10 metros del producto es una zona peligrosa Tenga cuidado de cumplir estas precauciones cuando trabaje con el producto.

○ No permite que niños, otras personas o mascotas entren en la zona de peligro.
Si entra otra persona en la zona de peligro, apague el motor para detener la cuchilla
- Cuando se acerque al operario, hágale una señal, por ejemplo, arrojándole ramitas desde el exterior de la zona de peligro y, a continuación, compruebe que el motor se haya desconectado y que la cuchilla haya parado de moverse.
○ No permita que nadie sujete el material que está cortan do.
◆ Cualquier contacto con la cuchilla de corte podría provocar una lesión grave.

No utilice el producto cuando la cuchilla de corte esté mueva a velocidad de ralentí

No debe utilizar el producto mientras se mueva la cuchilla de corte si la cortasetos está en marcha con el gatillo del acelerador en la posición de velocidad de ralentí. Apague inmediatamente el motor y ajuste el carburador.
◆ De hacerlo, podría provocar un accidente o una lesión grave.

No utilice la unidad con una sola mano.

• Mantenga ambas manos en los asideros mientras el motor esté en marcha. Nunca utilice la unidad con una sola mano.
  Sujete firmemente el cortasetos con ambas manos, colocando la mano derecha en el asidero delantero y la izquierda en el trasero.
• Sujete firmemente la unidad colocando los pulgares y los dedos alrededor de los asideros.
  ○ No retire las manos de la unidad cuando las cuchillas estén en movimiento.
  Si no observa estas instrucciones hará que el producto sea inestable, lo que puede derivar en lesiones graves.

Asegúrese de que la cuchilla de corte está parada antes de colocar la unidad en el suelo.

• Cuando apague el motor, compruebe y asegúrese de que la cuchilla de corte haya dejado de moverse antes de bajar la unidad al suelo.
  Incluso aunque el motor esté apagado, la cuchilla puede provocar todavía una lesión mientras esté girando libremente.

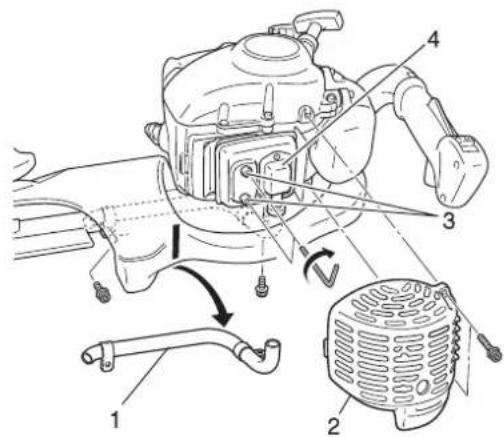

Retire los restos del silenciador

Si objetos tales como hierba, hojas, ramitas o el exceso de grasa quedan atascados alrededor del silenciador del motor, detenga éste y retire cualquier objeto extra- no, teniendo cuidado siempre de no tocar los puntos calientes de la unidad.

◆ Si no lo hace podría provocar un incendio.

ADVERTENCIA

No utilice la unidad para cortar objetos duros

○ No utilice la unidad para cortar objetos duros, tales como cables o láminas de acero.
Si la cuchilla choca con un obstáculo o no funcionan correctamente, detenga el motor e inspeccione la cu-chilla en busca de daños.
◆ Si no observa estas indicaciones podría dar lugar a la avería del producto o a un accidente.

Jamás utilice la unidad mientras se encuentra subido en una escalera o taburete

○ No se suba a superficies inestables.
○ No utilice la unidad cuando se encuentre subido en la parte superior de una escalera o de pie en un taburete.
◆ Si no lo hace, podría producirse un accidente o una lesión grave.

Ropa de protección

ADVERTENCIA

Póngase ropa de protección

Póngase siempre la ropa de protección siguiente cuando trabaje con el cortasetos.

a Protección para la cabeza (casco): Protege la cabeza
b Orejeras o tapones para los oídos: Protegen los oídos
c Gafas de seguridad: Protegen los ojos
d Guantes de seguridad: Protegen las manos del frío y la vibración

e Ropa de trabajo ajustada (mangas y pantalones largos): Protege el cuerpo

f Botas protectoras, no deslizantes y pesadas o zapatos de trabajo no deslizantes: Protegen los pies

Si no tiene en cuenta estas precauciones, podría derivar en daños en la visión o en la audición o dar lugar a una lesión grave.
En caso necesario, utilice la ropa de protección descrita a continuación.
○Mascarilla para el polvo: Protege el aparato respiratorio
○Red para abejas: Para hacer frente a ataques de abejas

No utilice ropa inadecuada

No utilice corbatas, joyería o ropa floja o colgante que pueda quedar atrapada en la unidad. No utilice calzado con la puntera abierta ni vaya descalzo o sin perneras.

◆ Si no tiene en cuenta estas precauciones, podría derivar en daños en la visión o en la audición o dar lugar a una lesión grave.

En la caja de embalaje están empaquetadas de forma separada las siguientes piezas.
- Cuando haya desempaquetado la caja, compruebe que se incluyan las siguientes piezas.
Póngase en contacto con su DISTRIBUIDOR ECHO si falta alguna o está rota.

(3)

(4)

(5)

(6)

Número Nombre de pieza Cantidad
(1) Conjunto del cortasetos 1
(2) Funda de la cuchilla 1
(3) Manual de instrucciones 1
(4) Llave en T 1
(5) Llave fija 1
(6) Llave de palanca 1

1. Bujía

2. Tapa del silenciador Cubierta para el silenciador que impide que el usuario entre en contacto con el escape caliente.

3. Carburador Dispositivo para mezclar el combustible y el aire en las proporciones correctas.

4. Tirador del estárter Tire de este tirador para arrancar el motor. (ARRANQUE "ES")

5. Bloqueo del gatillo del acelerador Dispositivo que evita la puesta en funcionamiento accidental del gatillo del acelerador hasta que no se libera manualmente.

6. Interruptor de encendido Dispositivo que permite arrancar y detener el motor.

7. Gatillo del acelerador Dispositivo que se acciona con el dedo y sirve para controlar la velocidad del motor.

8. Asidero trasero Asidero ubicado en el extremo más alejado del accesorio de corte.

9. Tapón del depósito de combustible Para cerrar el depósito de combustible.

10. Depósito de combustible Contiene el combustible y el filtro de combustible.

11. Tapa del filtro de aire Recubre y protege el filtro de aire.

12. Armazón

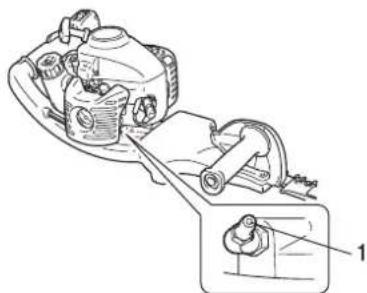

13. Caja de engranajes Alojamiento que contiene los engranajes que reducen la velocidad del motor para el accesorio de corte.

14. Asidero delantero Asidero ubicado en el armazón.

15. Protección Protección situada entre el asidero delantero y el accesorio de corte para proteger la mano de lesiones si ésta se resbala del asidero.

16. Accesorio de corte La parte del conjunto de la cuchilla de corte y la placa de rotura, junto con cualquier pieza accesoria, que realiza la acción cortadora.

17. Extensión sin filo Una parte desafilada para extender el accesorio de corte. (Aplicable a la unidad de cuchilla de doble filo)

18. Funda de la cuchilla Al transportar o guardar la unidad, coloque siempre la funda de la cuchilla.

Preparación del combustible

PELIGRO

El combustible es altamente inflamable y existe riesgo de incendio si se manipula incorrectamente. Lea detenidamente y tenga en cuenta las precauciones de la sección de este manual titulada "Para una utilización segura del producto".
- Una vez finalizado el repostaje, apriete firmemente el tapón del depósito de combustible y no olvide comprobar que no haya pérdidas o descargas por el conducto, en las arandelas aislantes del sistema de combustible o alrededor de la tapa del depósito de combustible. Si las hubiera, deje de utilizar inmediatamente el producto y póngase en contacto con su DIS-TRIBUIDOR ECHO para que lo repare.

◆ Si se incendia el combustible, puede provocar quemaduras y fuego.

PRECAUCIÓN

Existe diferencia en la presión que hay entre el interior del depósito de combustible y el aire del exterior. Cuando realice el repostaje, afloje ligeramente la tapa del depósito de combustible para eliminar la diferencia de presión.

◆ En caso contrario, el combustible podría salirse.

NOTA

El combustible almacenado envejece. No mezcle más combustible del que Ud. espera usar en treinta (30) días. No realice la mezcla directamente en el depósito de combustible.

Combustible

Suministro de combustible

1. Depósito de combustible
2. Nivel del combustible

El combustible es una mezcla de gasolina normal y aceite para motor de 2 tiempos refrigerado por aire y de marca reconocida. Se recomienda gasolina normal, sin plomo y mínimo de 89 octanos. No utilice combustible que contenga alcohol metílico o más de 10% de alcohol etílico.
- Relación de mezcla recomendada: 50 : 1 (2 %) para ISO-L-EGD Standard (ISO/CD 13738), para aceite JASO FC, FD y ECHO Premium 50 : 1.

• No haga la mezcla directamente en el depósito de combustible del motor.
• Evite derramar gasolina o aceite. Deberá limpiarse siempre el combustible derramado.
• Manipule la gasolina con sumo cuidado, ya que es extremadamente inflamable.
• Almacene siempre el combustible en un recipiente aprobado y homologado.

• Realice siempre el repostaje en una ubicación bien ventilada. No vierta combustible en espacios interiores.
- Coloque el producto y el depósito de repostaje sobre el suelo cuando realice el repostaje. No reposte el producto sobre la plataforma de carga de un camión o en otro lugar similar.
- Asegúrese siempre de que el nivel de combustible está por debajo del nivel de la pared del depósito de combustible cuando realice el repostaje.
- Existe una diferencia en la presión que hay entre el depósito de combustible y el aire del exterior. Cuando realice el repostaje, afloje ligeramente la tapa del depósito de combustible para eliminar la diferencia de presión.
- Limpie siempre cualquier resto de combustible derramado.
- Desplácese un mínimo de 3 m del lugar en el que ha realizado el repostaje antes de arrancar el motor.
- Mantenga el depósito de repostaje en un lugar oscuro alejado del fuego.

Arranque del motor

ADVERTENCIA

• Cuando arranque el motor, tenga en cuenta las precauciones descritas en la página 4 en la sección "Para una utilización segura del producto" para asegurarse de que utiliza correctamente el producto.
  Si cuando se arranque el motor la cuchilla de corte se mueve aunque el gatillo del acelerador este en la posición de velocidad de ralentí, ajuste el carburador antes de utilizar el producto.
  ○ La cuchilla de corte empezará a moverse a medida que el motor cobra velocidad de accionamiento del embrague.
  ◆ Si no tiene en cuenta estas precauciones podría sufrir un accidente o lesión o incluso dar lugar a un accidente mortal.

NOTA

Tire suavemente en primer lugar del puño del arranque y, a continuación, más rápidamente. No tire hacia fuera de la cuerda del arranque a más de 2/3 de su longitud.
- No la deje llegar hasta el puño del arranque cuando vuelva.

Arranque de un motor frío

1. Interruptor de encendi- do

2. Bloqueo del gatillo del acelerador

3. Gatillo del acelerador

1. Palanca del estrangula- dor

2. Arranque en frío

3. Funcionamiento

4. Cebador

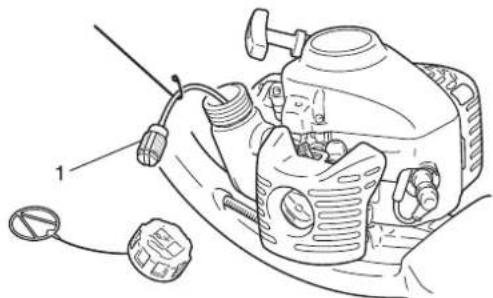

(Conecte el tapón de bujías en caso de que el producto haya estado guardado durante un largo periodo)

El procedimiento de arranque depende de si el motor está frío o caliente. Un motor frío se arranca del siguiente modo.

1. Retire la funda de la cuchilla y compruebe la cuchilla del cortador. Si algo está mal, sustitúyala por una nueva.
2. Colocando el producto sobre un suelo nivelado, compruebe y asegúrese de que la cuchilla no está en contacto con la superficie de la tierra o con cualquier otro impedimento utilizando una barra u otra herramienta similar.
3. Compruebe que no haya fugas de combustible.
4. Desplace el interruptor de encendido a la posición de inicio.
5. Mueva la palanca del estrangulador a la posición de "Arranque en frío".

6. Pulse y libere alternativamente el cebador hasta que succione combustible.

7. Comprobando que el área que tiene alrededor sea segura, sujete el asidero delantero firmemente con la mano derecha tal como se muestra en la ilustración y tire varias veces del puño del arranque.

8. Si escucha un sonido como de explosión y se detiene el motor de forma inmediata, mueva la palanca del estrangulador a la posición de "Trabajo" y continúe tirando del puño del arranque para arrancar el motor.
9. Si el motor se arranca de forma inmediata al seguir las instrucciones del paso 7 anterior, vuelva a colocar suavemente la palanca del estrangulador en la posición de "Trabajo".
10. Deje calentar el motor durante unos instantes en la velocidad de ralentí.
11. Pulse el bloqueo del gatillo del acelerador y vaya apretando gradualmente el gatillo del acelerador.

Calentamiento del motor

1. Interruptor de encendi- do

2. Bloqueo del gatillo del acelerador

3. Gatillo del acelerador

1. Palanca del estrangula- dor

2. Arranque en frío

3. Funcionamiento

4. Cebador

Parada del motor

1. Interruptor de encendi- do

2. Gatillo del acelerador

3. Una vez arrancado el motor, déjelo calentar de 2 a 3 minutos en ralentí (es decir, a baja velocidad).

4. El calentamiento del motor ayuda a lubricar su funcionamiento interno con mayor uniformidad. Deje calentar totalmente el motor, especialmente si está frío.

5. Desplace el interruptor de encendido a la posición de inicio.

6. Compruebe que la palanca del estrangulador esté en la posición de "Trabajo".

7. Si el depósito de combustible no está vacío, tire del puño del estárter para arrancar el motor.

8. Si no puede verse combustible en el cebador, pulse y libere de forma alternativa el cebador hasta que éste succione el combustible.

9. Comprobando que el área a su alrededor es segura, tire del puño del arranque para arrancar el motor.

10. Suelte el gatillo del acelerador y ajuste el motor al ralentí (es decir baja velocidad).

11. Ponga el interruptor de encendido en la posición de paro.

12. En caso de emergencia, pare el motor inmediatamente utilizando el interruptor de encendido.

13. Si el motor no se para, desplace la palanca del estrangulador a la posición de "Arranque en frío". El motor se calará y se detendrá (un paro de estrangulador).

*Si no se detiene el motor cuando se utiliza el interruptor de encendido, haga que un DISTRIBUIDOR ECHO compruebe y repare el interruptor de encendido antes de volver a utilizar el producto.

Funcionamiento básico de recorte de setos

NOTA

• Esta unidad está diseñada para cortar arbustos y setos con ramas con un diámetro inferior a 6 mm.
• Cuando empiece a recortar, utilice la velocidad máxima. Si corta a menos velocidad, podría dañar el embrague si éste se resbala. Cuando no realice operaciones de corte o recorte, no utilice el motor a máxima aceleración.

1. Gatillo del acelerador 2. Alta velocidad
2. Ralentí


- Tirar del gatillo del acelerador después de arrancar provocará que la velocidad del motor aumente y que la cuchilla de corte comience a moverse. Ajuste la velocidad del motor dependiendo, por ejemplo de la cantidad de setos que va a cortar.

• Realice el trabajo de corte con la cuchilla colocada en dirección opuesta a su cuerpo. No oriente la cuchilla de corte hacia usted ni la coloque cerca de su cuerpo.
• Al cortar la parte superior de setos o arbustos, hágalo mientras desplaza la cuchilla de corte de un lado a otro. Puede realizar un corte limpio si desplaza la cuchilla ligeramente hacia abajo.
• Al cortar los laterales, mueva la cuchilla de abajo arriba para lograr un corte limpio.
• No presione la cuchilla de corte contra objetos como los árboles. Utilice la unidad de acuerdo con el movimiento y la velocidad de la cuchilla de corte.

Directivas de asistencia

Área Mantenimiento Página	Antes de usar Mensual
Filtro de aire Limpiar/sustituir 18 •
Filtro de combustible Inspeccionar/limpiar/sustituir 18 •
Bujía Inspeccionar/limpiar/ajustar/sustituir		20 •
Carburador Ajustar/sustituir y ajustar 19 •
Sistema de enfriamiento	Inspeccionar/limpiar	19	•
Silenciador	Inspeccionar/apretar/limpiar	20		•
Caja de engranajes	Engrasar	20	• (15 - 20h)
Arranque	Inspeccionar	22 •
Cuchillas	Inspeccionar/limpiar/lubricar	21	•
Sistema de combustible	Inspeccionar	20	•
Tornillos, pernos y tuercas	Inspeccionar/apretar/sustituir	-	•

IMPORTANTE

Los intervalos de tiempo son los máximos. El uso real y su experiencia determinarán la frecuencia del mantenimiento necesario. Registre las fechas de las inspecciones mensuales y anuales.

Mantenimiento y cuidados

Si tiene cualquier pregunta o problema, póngase en contacto con su DISTRIBUIDOR ECHO.

Limpieza del filtro de aire (Antes de cada uso)

1. Filtro de aire

2. Tapa del filtrador de aire

3. Botón de la tapa del filtrador

NOTA

• Si el filtro estuviera excesivamente sucio o ya no encajara bien, sustitúyalo.

• Compruebe que el filtro está completamente seco antes de volver a montarlo.

• Cierre el estrangulador. Afloje el botón de la tapa del filtrador y retire la tapa del filtrador de aire y del filtro de aire.

• Cepille cuidadosamente la suciedad del filtro o limpie con un disolvente no inflamable si lo cree necesario. Seque completamente antes de volver a montar.
• Vuelva a montar el filtro de aire con su tapa.

Limpieza del filtro de combustible (Revisar periódicamente)

1. Filtro de combustible

2. Extraiga el filtro del combustible a través de la abertura del depósito de combustible con un alambre de acero o similar.

3. Limpie el filtro con un limpiador adecuado o sustitúyalo si es necesario.
4. Vuelva a montar el filtro.

Ajuste del carburador (Cuando sea necesario)

ADVERTENCIA

Cuando haya finalizado el ajuste del carburador, no deberá mover la cuchilla de corte al ralentí, en caso contrario podría sufrir una lesión personal grave.

PRECAUCIÓN

Cuando arranque, el regulador de velocidad de ralentí (T) deberá estar ajustado para que la cuchilla de corte no se mueva. Si hay algún problema con el carburador, póngase en contacto con su DISTRIBUIDOR ECHO.

T: Regulador de velocidad de ralentí

Todas las unidades se prueban en fábrica y se ajusta el carburador para proporcionar un rendimiento máximo.

Antes de ajustar el carburador, limpie o sustituya el filtro de aire, arranque el motor y déjelo en marcha varios minutos para que alcance la temperatura de funcionamiento.

1. Ajuste de la velocidad de ralentí.
   Arranque el motor y gire el tornillo de ajuste de la velocidad de ralentí (T) en el sentido horario hasta que las cuchillas empiecen a moverse; a continuación gire el tornillo (T) en sentido anti horario hasta que las cuchillas dejen de moverse. Gire 1/2 de vuelta adicional el tornillo (T) en sentido contrario a las agujas del reloj.
2. Acelere hasta la máxima velocidad durante 2 ó 3 segundos para eliminar el exceso de combustible del motor y, a continuación, vuelva al ralentí. Acelere a máxima velocidad para comprobar que haya una transición suave desde el ralentí hasta la máxima velocidad.

Limpieza de las aletas del cilindro (Revisar periódicamente)

1. Carcasa del estárter de retroceso

2. Guía de escape

3. Aletas del cilindro

4. Tapa del silenciador

5. De los pernos que sujetan la guía de escape, extraiga el perno (M6) del lado del sileciador y afloje el perno (M4) del lado del puerto de escape.

6. Retire la tapa del silenciador.
7. Retire con cuidado la carcasa del estárter de retroceso y limpie la suciedad y el polvo acumulados en las aletas.
8. Vuelva a colocar la carcasa del estárter de retroceso y la tapa del silenciador.
9. Vuelva a colocar la guía de escape y apriete los dos pernos.

NOTA

Unas aletas obstruidas darán como resultado un refrigeración deficiente del motor.

Limpieza del silenciador (Revisar periódicamente)

1. Guía de escape

2. Dos pernos

3. Tapa del silenciador

4. Silenciador

Comprobación del sistema de alimentación de combustible (Antes de cada uso)

1. Tapón del depósito de combustible

Comprobación de la bujía (Revisar periódicamente)

a: 0,6 - 0,7 mm.

1. Retire la guía de escape y la tapa del silenciador.

2. Limpie las acumulaciones del silenciador y de la guía de escape.

3. Apriete los dos pernos.

4. Vuelva a montar la tapa del silenciador y la guía de escape.

- Una vez repostado, asegúrese de que no haya fugas ni transpiraciones alrededor del tubo de combustible, de la arandela aislante del combustible ni del tapón del depósito de combustible.

- En caso de fugas o transpiraciones de combustible, existe peligro de incendio. Deje de utilizar la máquina inmediatamente y solicite al DISTRIBUIDOR ECHO que lo inspeccione o sustituya.

- Compruebe la distancia entre electrodos de la bujía. La distancia correcta está entre 0,6 mm y 0,7 mm.

- Compruebe la bujía por si tuviera los electrodos gastados.

♦ Inspeccione el aislante por si tuviera aceite u otros depósitos.

- Cambie la bujía si fuera necesario y apriete con una fuerza de 15 N·m - 17 N·m (de 150 kgf·cm a 170 kgf·cm).

Lubricación de la caja de engranajes (Cada 15 - 20 horas de funcionamiento)

1. Orificio para grasa

2. Limpie la grasa acumulada.

3. Sujete la unidad con firmeza y bombee grasa por el orificio adecuado. No fuerce la entrada de la grasa. Si se ejerce demasiada presión, la grasa rebosará los sellos y provocará daños. Aplique 1 - 2 bombas de grasa cada 15 - 20 horas de funcionamiento.

NOTA

Utilice grasa multiuso de litio de alta calidad.

Cuidados para las cuchillas de corte

PRECAUCIÓN

○ Use guantes para proteger las manos de las cuchillas afiladas.
Si advierte algún problema con el afilado de la cuchilla, recomendamos que lleve la unidad a su DISTRIBUIDOR ECHO.
◆ Si no sigue estas precauciones podría provocar lesiones

Lubricación de las cuchillas (Cada 4 horas de funcionamiento)

Aplique unas pocas gotas de aceite en cada ranura de perno, en la base de las cuchillas.

Limpieza de cuchillas (Después de cada uso)

Elimine los residuos pegajosos de las cuchillas con una mezcla de queroseno (parafina) y aceite para máquinas al 50:50.

Afilado de cuchillas (Cuando sea necesario)

NOTA

Utilice una amoladora, una cinta abrasiva sinfín o una lima pla- na.

1. Perno

2. Contratuerca

3. Aflojar 1/2 de vuelta.

4. Retire todas las tuercas y pernos que sujetan los cortadores a la espada.

5. Retire los cortadores.
6. Sujete un cortador a un torno de banco.
7. Afile y dé forma a los bordes del cortador, según se muestra.
8. Si la espada está deformada o dañada, sustitúyala por una nueva.
   (A): Radio de 6 mm.
   (B):100° (Aprox.)
   (C):45°

Ajuste de la separación entre cuchillas (Según sea necesario)

Afloje las contratuercas.

Apriete los pernos de la cuchilla hasta el tope con una llave fija de 10 mm.

Afloje los pernos 1/2 de vuelta.

Sujete los pernos para que no se muevan y apriete las contra- tuercas con una llave de palanca.

Tabla de localización de averías

Problema Diagnóstico Causa Remedio
El motor no arranca		No hay combustible en el depósito de combustibleEl interruptor de encendido está en la posición StopSucción excesiva de combustibleFallo eléctricoError del carburador o agarrotamiento internoError interno del motor	Suministro de combustibleMueva a la posición de arranqueArranque el motor después de la asistencia técnicaConsulte a su DISTRIBUIDOR ECHOConsulte a su DISTRIBUIDOR ECHOConsulte a su DISTRIBUIDOR ECHO
Es difícil arrancar el motor, rotación fluctuante	Está entrando combustible en el tubo de drenaje	Degradación del combustibleProblema en el carburador	Sustitúyalo por combustible nuevoConsulte a su DISTRIBUIDOR ECHO
	No está entrando combustible en el tubo de drenaje	El filtro de combustible está obstruidoEl sistema de alimentación de combustible está obstruidoHay piezas internas del carburador adheridas	Limpiar o sustituirConsulte a su DISTRIBUIDOR ECHOConsulte a su DISTRIBUIDOR ECHO
	La bujía está sucia o húmeda	Degradación del combustibleSeparación de electrodos incorrectaDepósitos de carbónFallo eléctrico	SustituirSustituirSustituirConsulte a su DISTRIBUIDOR ECHO
El motor arranca pero no es posible acelerar		Filtro de aire sucioFiltro de combustible sucioPaso de combustible bloqueadoProblema de ajuste del carburadorRespiradero de escape o del silenciador bloqueados	Limpiar o sustituirLimpiar o sustituirConsulte a su DISTRIBUIDOR ECHOAjustarLimpiar
El motor se para	Problema de ajuste	del carburadorFallo eléctrico	AjustarConsulte a su DISTRIBUIDOR ECHO
El motor no se para		Avería del interruptor de encendido	Realice una parada de emergencia y consulte a su DISTRIBUIDOR ECHO
La cuchilla de cor-te se mueve cuando el motor está al ralentí		Problema de ajuste del carburadorResorte de embrague dañado	AjustarConsulte a su DISTRIBUIDOR ECHO
La cuchilla de cor-te se desafila		Cuchilla de corte desgastadaSeparación muy grande entre la cu-chilla superior e inferiorEl embrague patina	Consulte a su DISTRIBUIDOR ECHOConsulte a su DISTRIBUIDOR ECHOConsulte a su DISTRIBUIDOR ECHO

Las comprobaciones y el mantenimiento requieren un conocimiento especializado. Si no puede comprobar y realizar el mantenimiento del producto o dar con un problema usted sólo, consulte con su DISTRIBUIDOR ECHO. No intente desmontar el producto.

- Consulte a su DISTRIBUIDOR ECHO si se encuentra con un problema que no esté cubierto en la tabla anterior o para cualquier otra consulta.

Para piezas de repuesto y consumibles, utilice sólo piezas auténticas y productos y componentes indicados. La utilización de piezas de otros fabricantes o de componentes no indicados pueden derivar en un fallo de funcionamiento.

NOTA

ARRANQUE "ES" (consulte la página 2)

Cuando no puede tirar ligeramente del tirador del estárter, el problema se diagnostica como un fallo del interior del motor. Consulte a su distribuidor. Si se desmonta por descuido, puede provocar una lesión.

Almacenamiento durante un largo periodo (30 días o más)

ADVERTENCIA

No almacene el equipo en ubicaciones cerradas lleno de combustible o cerca llamas chispas.

◆ Podría provocar un incendio.

Cuando almacene el producto durante largos periodos de tiempo (30 días o más), asegúrese de que se realicen los siguientes preparativos para el almacenamiento:

1. Interruptor de encendi- do

2. Gatillo del acelerador

1. Vacíe totalmente el depósito de combustible.

A. Vacíe cualquier resto de combustible del depósito.

B. Pulse y suelte alternativamente el cebador varias veces para extraer el combustible del mismo.

C. Arranque el motor y déjelo funcionar al ralentí hasta que se detenga de forma natural.

1. Ponga el interruptor de encendido en la posición de paro.

2. Elimine las acumulaciones de grasa, aceite, polvo, suciedad y otros materiales que pueda haber en el exterior del cortasetos.

3. Realice las comprobaciones periódicas descritas en esta manual.

4. Compruebe que los tornillos y tuercas estén apretados. Apriete cualquiera que esté flojo.

5. Saque la bujía y añada la cantidad adecuada de aceite (aproximadamente 10 mL) limpio y nuevo para motor de dos tiempos en el cilindro a través del zócalo de instalación.

A. Coloque un trapo limpio sobre el zócalo de instalación de la bujía.

B. Tire dos o tres veces del puño del estárter para distribuir el aceite dentro del motor.

C. Observe la posición del pistón a través del orificio de la bujía. Tire lentamente del arranque de retroceso hasta que el pistón alcance la parte superior de su recorrido y déjelo allí.

1. Instale la bujía. (No conecte el cable de encendido.)

2. Lubricar la cuchillas con una capa gruesa de aceite para evitar que se oxiden.

3. Una vez que la unidad está bien fría y seca, colocar la funda de la cuchilla en la cuchilla de corte y envolver la sección del motor en una bolsa de plástico u otra funda antes de guardar la unidad.

4. Guardar la unidad en un lugar seco, libre de polvo y fuera del alcance de los niños y otras personas no autorizadas.

- Deshágase del aceite usado según las normativas locales. - Las principales piezas de plástico que componen el producto llevan códigos que indican el material de que están hechas. Los códigos hacen referencia a los siguientes materiales; recicle dichas piezas de plástico según las normativas locales.

Marca Material
>PA6-GF< Nailon 6	- Fibra de vidrio
>PP-GF< Polipropileno	- Fibra de vidrio
>PE-HD< Polietileno

- Póngase en contacto con su DISTRIBUIDOR ECHO si no sabe cómo debería deshacerse del aceite usado o de las piezas de plástico.

		HC-331ES HC-341ES
Masa:Unidad, depósito vacío kg 5,8 6,1Unidad, depósito lleno kg 6,1 6,5
Capacidad: Depósito de combustible L 0,5
Accesorio de corte:Tipo Acción doble, lado sencilloLongitud mm 764 1010Inclinación mm 35Altura mm 23
Relación de engranajes y lubricación: 4,67 reducción ygrasa de litio de buena calidad
Dimensiones externas: largo × ancho × alto	mm	1130 × 315 × 210	1375 × 315 × 210
Motor:Tipo Cilindro simple de dos tiempos refrigerado por aireCilindradaPotencia máxima de frenada del eje, medida de acuerdo con ISO 8893Velocidad del motor a la máxima potencia del motorVelocidad máxima recomendadaVelocidad de ralentí recomendadaCarburadorEncendidoBujíaArranqueEmbrague	mL (cm3)kWr/minr/minr/min	23,60,667500110003000Tipo de diafragmaVolante magneto - Sistema CDINGK BPMR8YEstárter de retroceso ; ARRANQUE "ES"(consulte la página 2)Centrífugo automático
Combustible:AceiteProporciónConsumo de combustible a máxima potencia del motorConsumo de combustible específico a máxima potencia del motor	L / hg/(kW•h)	Gasolina de grado normal. Se recomienda gasolina normal, sin plomo y mínimo de 89 octanos. No utilice combustible que contenga alcohol metílico o más de 10% de alcohol etílico.Aceite para motor de 2 tiempos refrigerado por aire. Aceite ISO-L-EGD Standard (ISO/CD 13738), JASO FC, FD y ECHO Premium 50 : 1.50 : 1 (2 %)0,57636
Nivel de presión acústica: (ISO 22868) LpAav =	dB(A)	94,3	95,3
Nivel de potencia acústica garantizado:(2000/14/EC) LWA=	dB(A)	108 109
Niveles de vibración: (ISO/DIS 10517)RalentíAcelerado	m/s2m/s2	3,7 2,75,1 8,0

Estas características técnicas están sujetas a cambios sin previo aviso.

El fabricante abajo firmante:

KIORITZ CORPORATION

7-2 SUEHIROCHO 1-CHOME

OHME; TOKIO 198-8711

JAPÓN

declara que la unidad nueva aquí especificada:

CORTASETOS PORTÁTIL

Marca: ECHO

Tipo: HC-331ES

HC-341ES

cumple con:

* los requisitos de la directiva 98/37/EC (1998)

(aplicación del estándar armonizado ISO 10517 (EN 774))

* los requisitos de la directiva 2004/108/EC

(aplicación de la norma armonizada EN 50081-1, EN 50082-1, EN 55014 y EN 55022)

* los requisitos de la directiva 2002/88/EC

* los requisitos de la directiva 2000/14/EC

Procedimiento de valoración de conformidad según ANEXO V

		HC-331ES HC-341ES
Nivel de potencia acústica medido dB(A) 105 106
Nivel de potencia acústica garantizado dB(A) 108 109

HC-331ES Número de serie 36001001 y posteriores

HC-341ES Número de serie 36001001 y posteriores

Tokio,

1 de enero de 2008

KIORITZ CORPORATION

Fumikhon Ayannu

F.Aiyama

Director general

Representante autorizado en Europa:

Empresa: Countax Limited

Dirección: Countax House, Haseley Trading Estate, Great Haseley, Oxfordshire OX44 7PF, Reino Unido.

D. Harry Handkammar

MEMORÁNDUM

ECHO®

KIORITZ CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8711, JAPAN PHONE: [phone]. FAX: [phone].

ECHO®

X753-003490

X753224-8000

Printed in Japan

0801n 0173 ES
