MANUAL DE USUARIO AVH-P4100DVD PIONEER

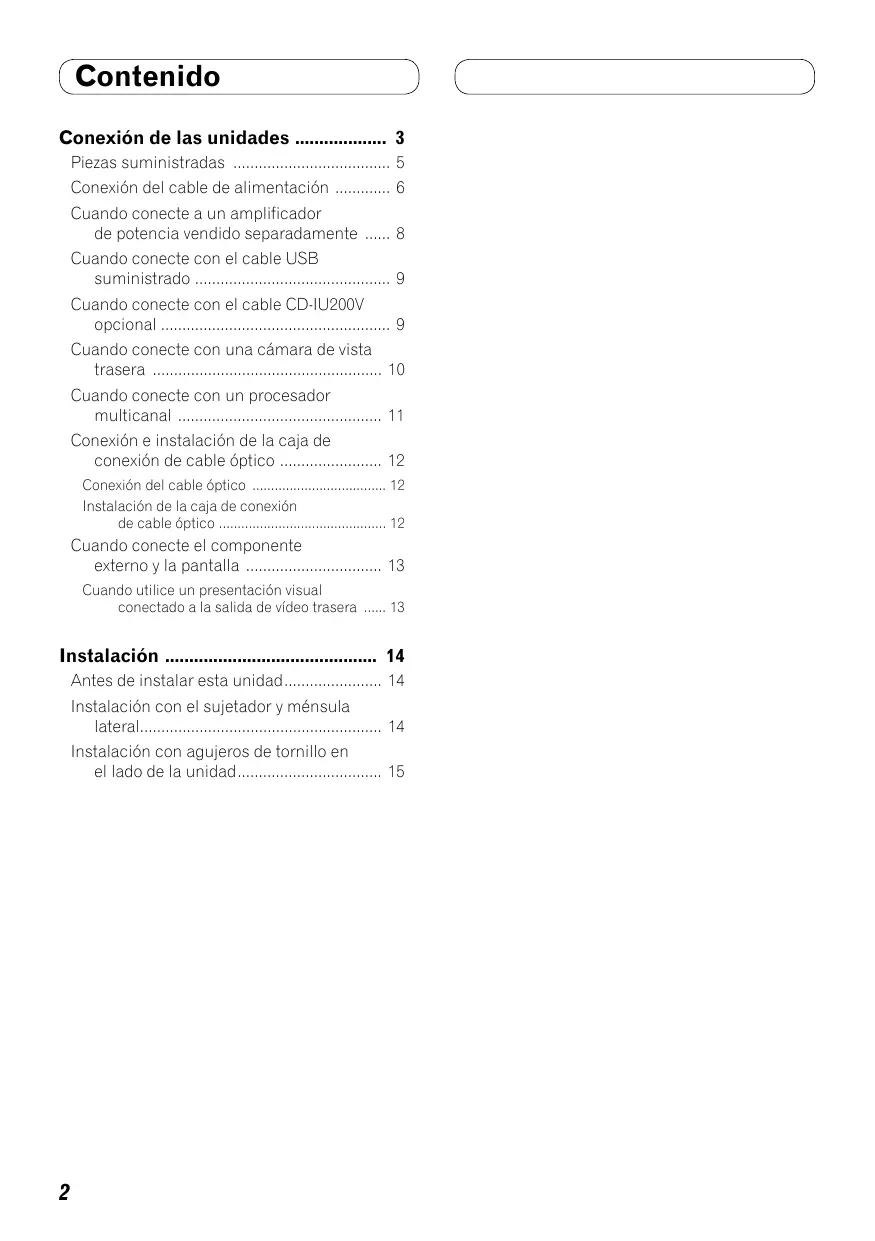

Conexión de las unidades ...... 3

Piezas suministradas 5

Conexión del cable de alimentación 6

Cuando conecte a un amplificador de potencia vendido separadamente ..... 8

Cuando conecte con el cable USB suministrado 9

Cuando conecte con el cable CD-IU200V opcional 9

Cuando conecte con una cámara de vista trasera 10

Cuando conecte con un procesador multicanal 11

Conexión e instalación de la caja de conexión de cable óptico 12

Conexión del cable óptico 12

Instalación de la caja de conexión de cable óptico 12

Cuando conecte el componente externo y la pantalla 13

Cuando utilice un presentación visual conectado a la salida de vídeo trasera ..... 13

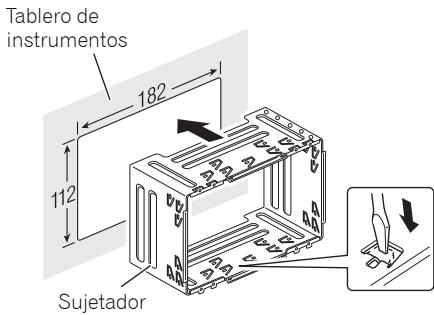

Instalación 14

Antes de instalar esta unidad.... 14

Instalación con el sujetador y ménsula lateral.... 14

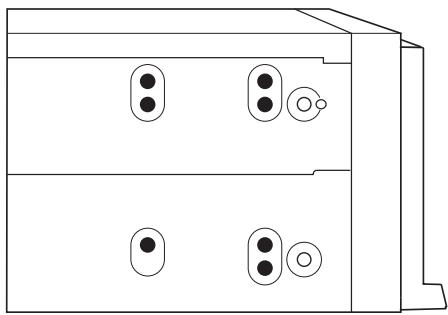

Instalación con agujeros de tornillo en el lado de la unidad.... 15

Conexión de las unidades

ADVERTENCIA

• Para evitar el riesgo de accidentes e violación potencial de las leyes aplicables, no se debe usar nunca la función de DVD o TV frontal (vendido separadamente) mientras el vehículo esté siendo conducido. Igualmente, los monitores traseros no deben quedarse en un sitio donde puedan causar una distracción visible al conductor.
• En algunos países o estados, puede ser ilícita la visualización de imágenes en un display dentro de un vehículo, incluso por otras personas que no sean el conductor. En los casos en que resulten aplicables, estas normas deben respetarse y no deben usarse las funciones de DVD de esta unidad.

PRECAUCIÓN

• PIONEER no recomienda que sea usted mismo quien instale o revise su pantalla. La instalación o revisión del producto puede exponerle a descargas eléctricas u otros peligros. Solicite que todos los trabajos de instalación y revisión de su pantalla los realice el personal de servicio Pioneer autorizado.
• Asegure todo el cableado con abrazaderas de cables o cinta para usos eléctricos. No permita que el cableado pelado permanezca expuesto.
• No taladre un agujero en el compartimiento del motor para conectar el cable amarillo de la unidad a la batería del vehículo. La vibración del motor podría estropear el aislamiento en el punto por donde el cable pasa del compartimiento de los pasajeros al compartimiento del motor. Tenga mucho cuidado para mantener el buen estado del cable en lo relativo a este punto.
• Es peligrosísimo dejar que el cable de la pantalla se enrolle en la base del volante o en la palanca de cambios. Asegúrese de instalar la pantalla de forma que ésta no sea un obstáculo para la conducción.
• Asegúrese de que los cables no interfieran con partes móviles del vehículo tales como la palanca de cambio, el freno de mano o el mecanismo de deslizamiento de los asientos.
• No acorte ningún cable. Si lo hace, el circuito de protección tal vez no funcione correctamente.

ADVERTENCIA

EL CABLE VERDE CLARO DEL CONECTOR DE ALIMENTACIÓN ESTÁ DISEÑADO PARA DETECTAR SI EL VEHÍCULO ESTÁ ESTACIONADO Y DEBE CONECTARSE CON EL LADO DE LA FUENTE DE ALIMENTACIÓN DEL INTERRUPTOR DEL FRENO DE MANO. LA CONEXIÓN O EL USO INCORRECTO DE ESTE CABLE PUEDE INFRINGIR LAS LEYES PERTINENTES Y OCASIONAR LESIONES FÍSICAS O DAÑOS GRAVES.

Conexión de las unidades

Nota

- No se puede instalar esta unidad en un vehículo sin una posición ACC (accesorio) en el interruptor de encendido.

- El uso de esta unidad en condiciones diferentes de las siguientes podría causar un fuego o fallo de funcionamiento.

—Vehículos con una batería de 12 voltios y puesta a tierra negativa.
—Altavoz con 50 W (valor de salida) y de 4 a 8 ohmios (valor de impedancia).

- Para prevenir cortocircuitos, sobrecalentamiento o fallo de funcionamiento, asegúrese de seguir las instrucciones a continuación.

—Desenchufe el terminal negativo de la batería antes de la instalación.
— Fije el cableado con abrazaderas de cable o con cinta adhesiva. Para proteger el cableado, envuélvalo con cinta adhesiva donde el cableado se apoya sobre piezas metálicas.
—Posicione todos los cables alejados de las piezas móviles, como el cambio de marchas y rieles de los asientos.
—Posicione todos los cables alejados de lugares calientes como cerca de la salida del calentador.
—No pase el cable amarillo a través de un agujero en el compartimiento del motor para conectar la batería.
—Cubra cualquier conector de cable desconectado con cinta de aislamiento.
—No acorte ningún cable.
— No corte nunca el aislamiento del cable de alimentación de esta unidad para compartir la energía con otro equipo. La capacidad de corriente del cable es limitada.
—Utilice un fusible con la capacidad especificada.
—No conecte nunca el cable negativo de altavoz directamente a la puesta a tierra.
—No junte nunca múltiples cables negativos de altavoz.

• La señal de control se emite a través del cable azul/blanco cuando se enciende esta unidad. Conéctelo a un terminal de control de sistema de amplificador de potencia externo o al terminal de control de relé de antena automática del vehículo (máx. 300 mA, 12 V CC). Si el vehículo está equipado con una antena de vidrio, conéctelo al terminal de suministro de potencia de refuerzo de la antena.
• No conecte nunca el cable azul/blanco al terminal de alimentación de un amplificador de potencia externo. Igualmente, no conéctelo nunca al terminal de alimentación de la antena automática. De lo contrario, puede ocurrir la descarga de la batería o un fallo de funcionamiento.
• Los conectores IP-BUS están codificados en colores. Asegúrese de conectar los conectores del mismo color.
• El cable negro es para la puesta a tierra. Se debe conectar este cable y el cable de puesta a tierra de otro producto (especialmente de productos de alta corriente como un amplificador de potencia) separadamente. De lo contrario, puede ocurrir un fuego o fallo de funcionamiento si los cables se sueltan accidentalmente.

Conexión de las unidades

Piezas suministradas

Las partes marcadas (*) han sido preinstaladas.

Cable de alimentación

Cable USB

Anillo de compensación

Tornillo de cabeza embutida

(5 mm × 8 mm) (8 piezas)

(4 piezas preinstaladas)

Tornillo de apriete

(5 mm × 8 mm) (8 piezas)

Tornillo de apriete*

(3 mm × 6 mm) (8 piezas)

Buje de caucho

Prisionero

Bolígrafo de panel táctil

Conexión de las unidades

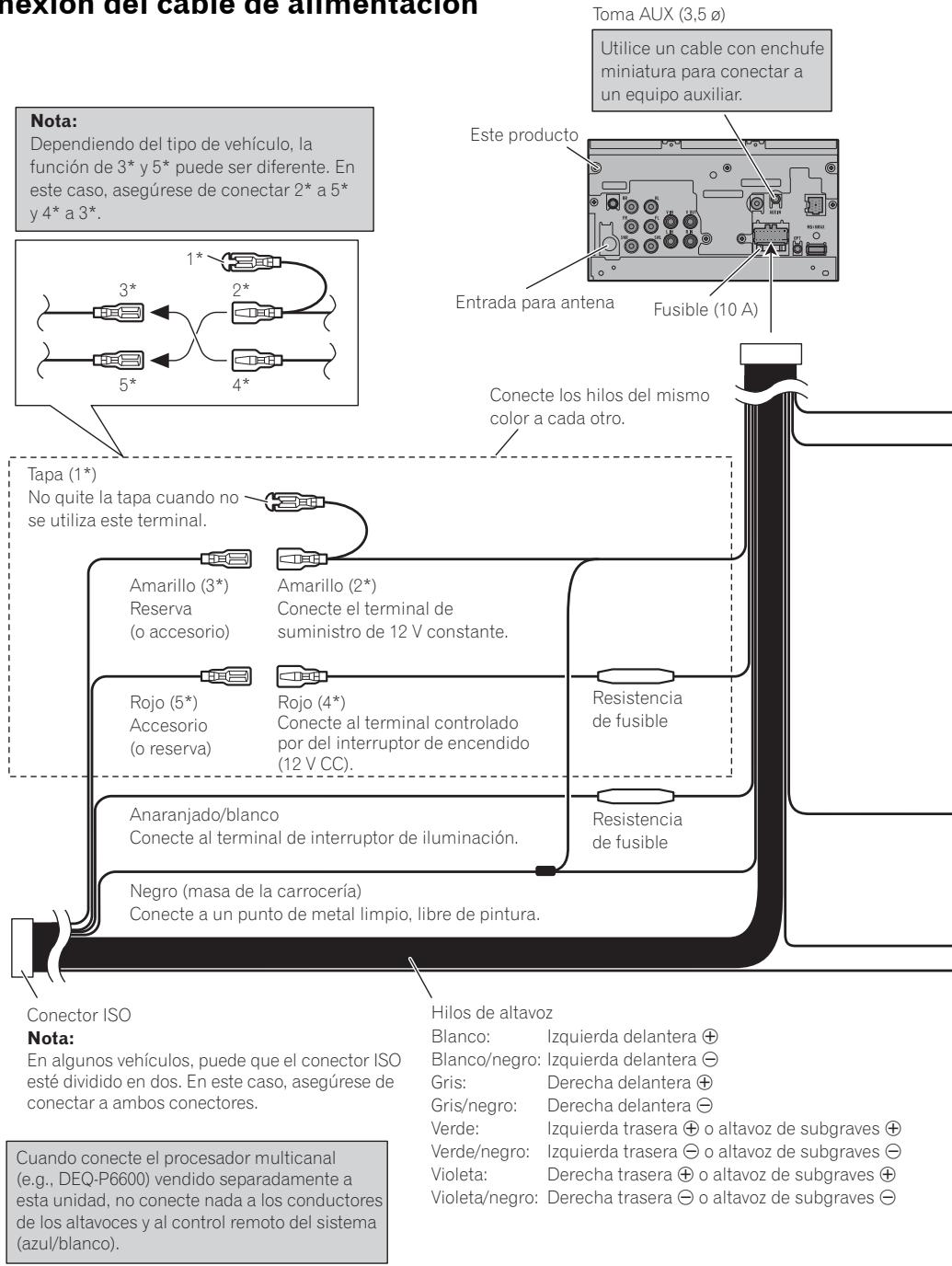

Conexión del cable de alimentación

Resistencia de fusible

Violeta/blanco

De los dos conductores conectados a la lámpara trasera, conecte el conductor cuyo voltaje cambia cuando se desplaza la palanca de cambio de marcha a la posición REVERSE (R). Esta conexión permite que la unidad detecte si el vehículo está se moviendo hacia delante o hacia atrás.

Amarillo/negro

Si se utiliza un equipo con función de silenciamiento, conecte este conductor con el conductor de silenciamiento de audio en tal parte del equipo. De lo contrario, mantenga el conductor de silenciamiento de audio libre de conexiones.

Método de conexión

1. Apriete el cable.

1. Apriete firmemente con alicates de punta de aguja.

Nota:

- La posición del freno de estacionamiento depende del modelo del vehículo. Para conocer detalles, consulte el manual del propietario del vehículo o a su concesionario.

Verde claro

Se utiliza para detectar el estado ON/OFF del freno de mano. Este cable debe conectarse al lado de alimentación del interruptor del freno de mano.

Azul/blanco

Conecte al terminal de control de sistema del amplificador de potencia (máx. 300 mA 12 V CC).

Azul/blanco (6*)

La posición de los contactos del conector ISO difiere dependiendo del tipo del vehículo. Conecte 6* y 7* cuando el contacto 5 es del tipo de control de antena. En otros tipos de vehículo, no conecte nunca 6* y 7*.

Lado de alimentación

Lado de masa

Azul/blanco (7*)

Conecte al terminal de control de relé de antenna automática (máx. 300 mA 12 V CC).

Notas:

• Cambie el ajuste inicial de esta unidad (refiérase al manual de operación). La salida de altavoz de subgraves de esta unidad es monofónica.
• Cuando utilice un altavoz de subgraves de 70 W (2 Ω), asegúrese de conectarlo con los hilos Violeta y Violeta/negro de esta unidad. No conecte nada a los hilos Verde y Verde/negro.

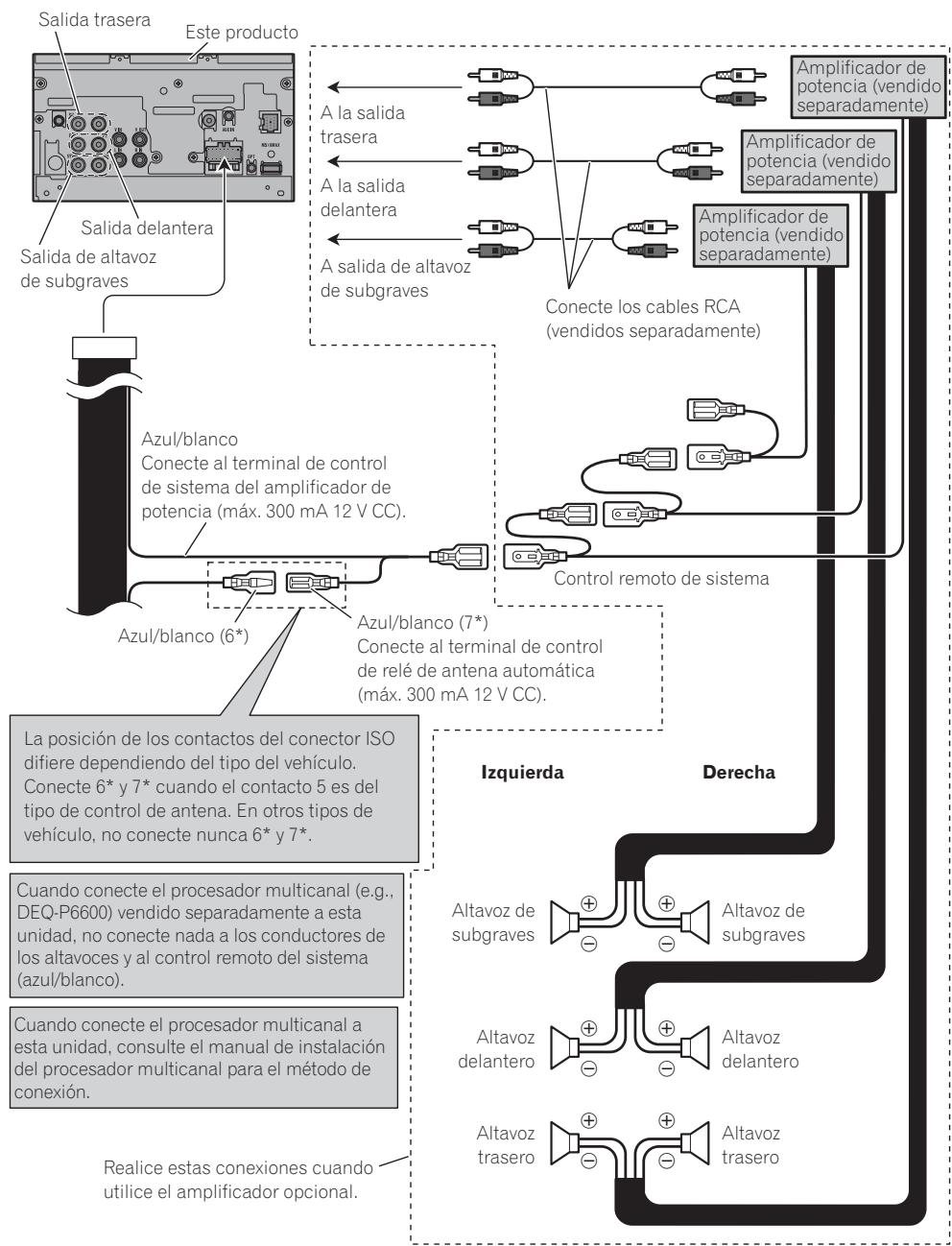

Cuando conecte a un amplificador de potencia vendido separadamente
    Q["Cuando conecte el procesador multicanal (e.g., DEQ-P6600) vendido separadamente a esta unidad, no conecte nada a los conductores de los altavoces y al control remoto del sistema (azul/blanco)."]
    R["Cuando conecte el procesador multicanal a esta unidad, consulte el manual de instalación del procesador multicanal para el método de conexión."]
    S["Realice estas conexiones cuando utilice el amplificador opcional."] --> T["Altavoz delantero"]
    U["Altavoz trasero"] --> V["Altavoz delantero"]
    W["Altavoz subgraves"] --> X["Altavoz subgraves"]
    Y["Altavoz trasero"] --> Z["Altavoz trasero"]

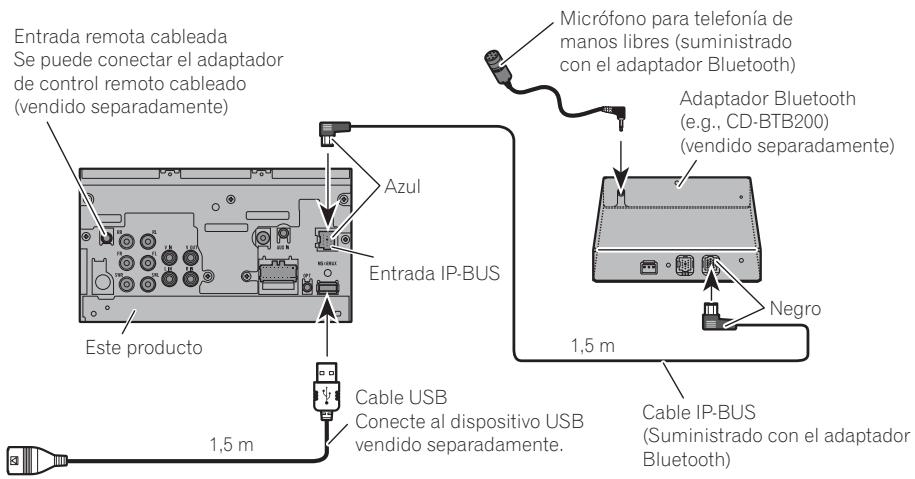

Cuando conecte con el cable USB suministrado

Entrada remota cableada Se puede conectar el adaptador de control remoto cableado (vendido separadamente) Azul Entrada IP-BUS Este producto 1,5 m Cable USB Conecte al dispositivo USB vendido separadamente. Micrófono para telefonía de manos libres (suministrado con el adaptador Bluetooth) Adaptador Bluetooth (e.g., CD-BTB200) (vendido separadamente) Negro 1,5 m Cable IP-BUS (Suministrado con el adaptador Bluetooth)

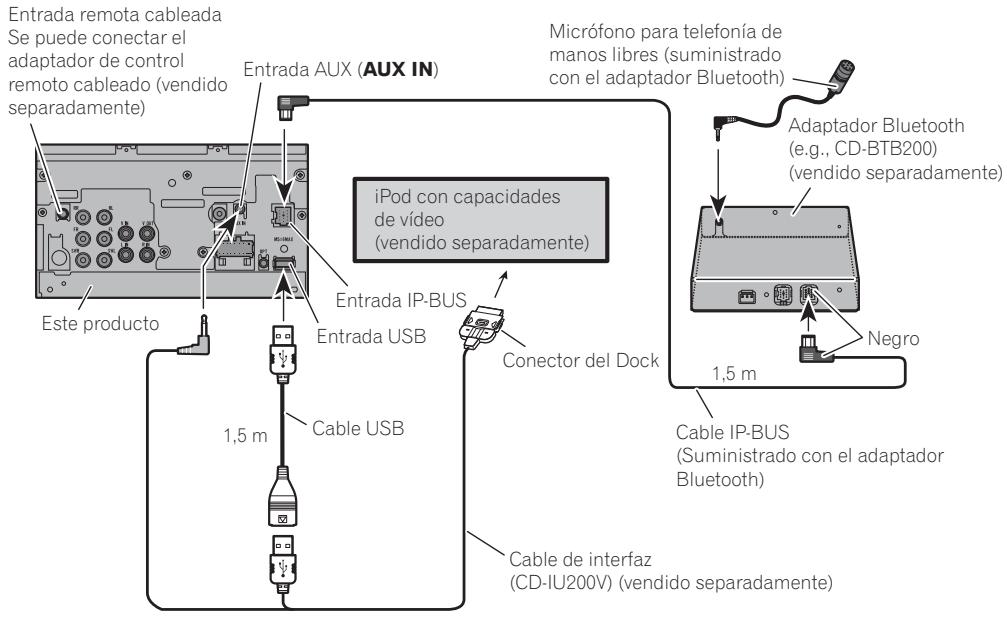

Cuando conecte con el cable CD-IU200V opcional

Entrada remota cableada Se puede conectar el adaptador de control remoto cableado (vendido separadamente) Entrada AUX (AUX IN) Micrófono para telefonía de manos libres (suministrado con el adaptador Bluetooth) iPod con capacidades de vídeo (vendido separadamente) Este producto Entrada IP-BUS Entrada USB Conector del Dock 1,5 m Cable USB Cable de interfaz (CD-IU200V) (vendido separadamente) Adaptador Bluetooth (e.g., CD-BTB200) (vendido separadamente) Negro 1,5 m Cable IP-BUS (Suministrado con el adaptador Bluetooth)

Conexión de las unidades

Cuando conecte con una cámara de vista trasera

Cuando se utiliza este producto con una cámara de vista trasera, se puede cambiar automáticamente desde vídeo a imagen de vista trasera cuando se desplaza el cambio de marchas a REVERSE (R).

ADVERTENCIA

UTILICE SOLAMENTE PARA CÁMARA DE VISTA TRASERA DE IMAGEN INVERTIDA O DE ESPEJO. CUALQUIER OTRO USO PUEDE CAUSAR LESIONES O DAÑOS.

PRECAUCIÓN

• La imagen de la pantalla puede aparecer invertida.
• Se debe utilizar la función de cámara de vista trasera como un auxilio para estacionar en lugares estrechos. No utilice esta función para propósitos de entretenimiento.
• Los objetos en la vista trasera pueden parecer más cercanos o más distantes de que realmente están.

Este producto Entrada para cámara de vista trasera (REAR CAMERA IN) A la salida de vídeo Cámara de vista trasera Resistencia de fusible PRECAUCIÓN Se debe utilizar una cámara que genere imágenes invertidas de espejo.

Violeta/blanco
De los dos conductores conectados a la lámpara trasera, conecte el conductor cuyo voltaje cambia cuando se desplaza la palanca de cambio de marcha a la posición REVERSE (R). Esta conexión permite que la unidad detecte si el vehículo está se moviendo hacia delante o hacia atrás.

- Se requiere ajustar Camera Polarity adecuadamente en el menú System Menu cuando conecte la cámara de vista trasera.

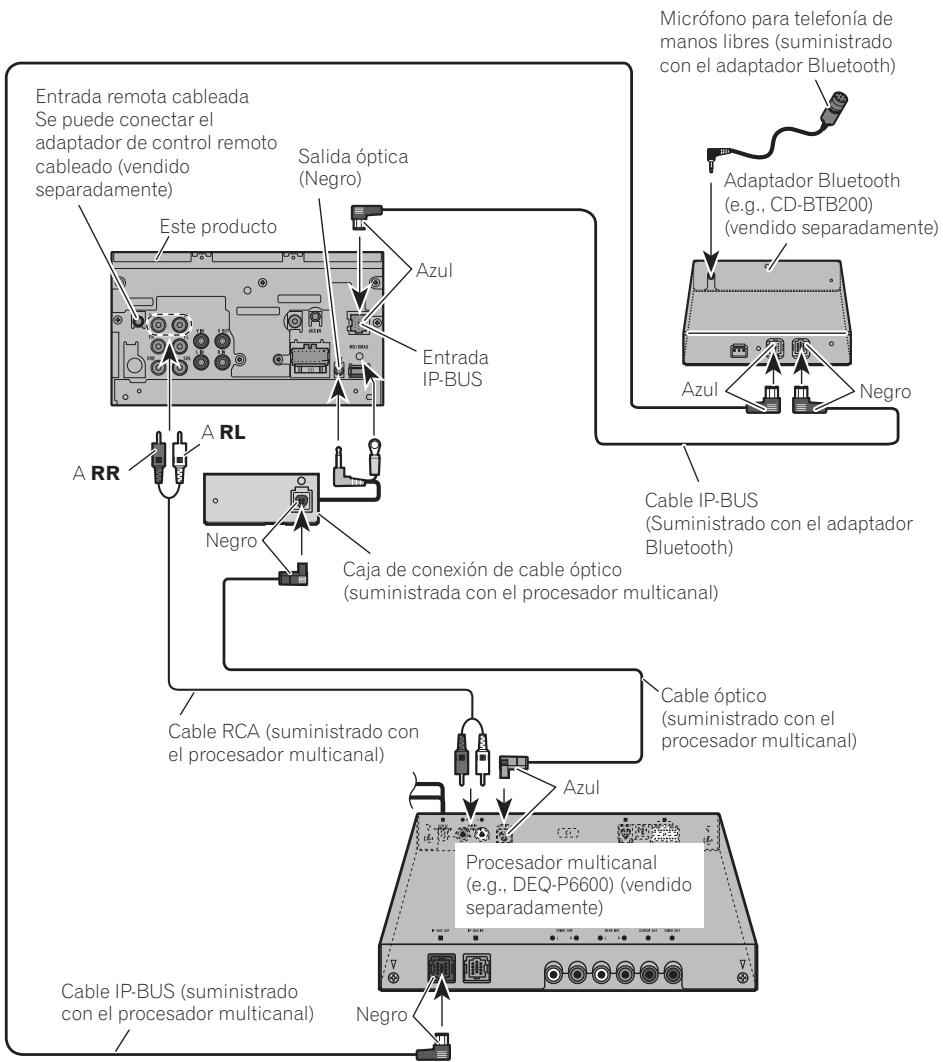

Cuando conecte con un procesador multicanal

Entrada remota cableada Se puede conectar el adaptador de control remoto cableado (vendido separadamente) Salida óptica (Negro) Este producto Azul Entrada IP-BUS A RR A RL Negro Caja de conexión de cable óptico (suministrada con el procesador multicanal) Cable IPC-BUS (Suministrado con el adaptador Bluetooth) Cable óptico (suministrado con el procesador multicanal) Cable RCA (suministrado con el procesador multicanal) Azul Procesador multicanal (e.g., DEQ-P6600) (vendido separadamente) Cable IP-BUS (suministrado con el procesador multicanal) Negro Micrófono para telefonía de manos libres (suministrado con el adaptador Bluetooth) Adaptador Bluetooth (e.g., CD-BTB200) (vendido separadamente)

Conexión e instalación de la caja de conexión de cable óptico

ADVERTENCIA

• Evite instalar la caja de conexión de cable óptico en lugares donde la misma pueda obstruir la operación de los dispositivos de seguridad como los airbag. De lo contrario, hay el peligro de un accidente fatal.
• Evite instalar la caja de conexión de cable óptico en lugares donde la misma pueda obstruir la operación del freno. De lo contrario, esto podría causar un accidente de tráfico.
• Fije la caja de conexión de cable óptico firmemente con la cinta de gancho y bucle o atadura de fijación. Si la unidad está floja, puede estorbar la estabilidad de conducción, lo que podría causar un accidente de tráfico.

PRECAUCIÓN

• Instale esta unidad utilizando solamente las piezas suministradas con la misma. Si se utilizan otras piezas, la unidad podría dañarse o desmontarse, lo que causaría un accidente u otros problemas.
• No instale esta unidad cerca de las puertas donde el agua de la lluvia podría derramar sobre la unidad. La penetración de agua en la unidad puede causar el humo o fuego.

Conexión del cable óptico

1. Conecte el cable óptico y hilo de tierra a la unidad principal.

Conecte el cable óptico de manera que no se sobresalga de la unidad principal, como se muestra en la ilustración. Apriete el hilo de tierra a la protuberancia en la parte posterior de la unidad principal.

AUX IN 10 TORNILLO

2. Conecte el cable óptico a la caja de conexión de cable óptico.

Cable óptico

Instalación de la caja de conexión de cable óptico

- Cuando instale la caja de conexión de cable óptico con la cinta de gancho y bucle.

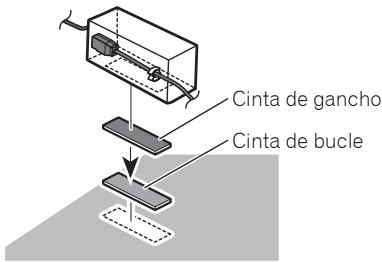

Instale la caja de conexión de cable óptico usando la cinta de gancho y bucle en el espacio ancho de la caja de la consola.

Cinta de gancho Cinta de bucle

- Cuando instale la caja de conexión de cable óptico con la atadura de fijación.

Envuelva el cable óptico y la caja de conexión con la cinta protectora y apriete con el cable de alimentación usando la atadura de fijación.

Envuelva con la cinta protectora

Apriete con la atadura de fijación

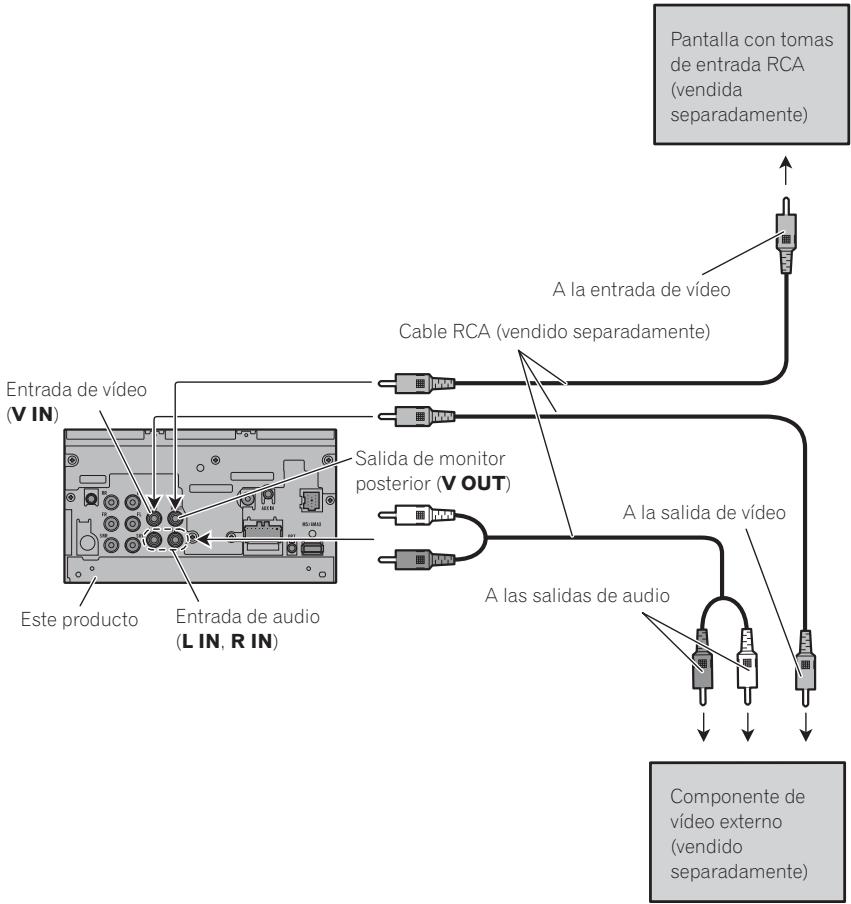

Cuando conecte el componente externo y la pantalla

- Se requiere cambiar AV Input en System Menu cuando conecte el componente de vídeo externo.

Cuando utilice un presentación visual conectado a la salida de vídeo trasera

La salida de vídeo trasera de este producto es para la conexión de una pantalla que permite la contemplación de vídeo a los pasajeros en los asientos traseros.

ADVERTENCIA

No instale nunca la pantalla en un lugar donde quede visible al conductor durante la conducción del vehículo.

Instalación

Nota

• Verifique todas las conexiones y sistemas antes de la instalación final.
• No utilice piezas no autorizadas. El uso de piezas no autorizadas puede causar un fallo de funcionamiento.
• Consulte su revendedor si se requiere taladrar agujeros o hacer otras modificaciones del vehículo para la instalación.
• No instale esta unidad donde: — pueda interferir con la operación del vehículo. — pueda causar lesiones a un pasajero en el caso de una parada brusca.
• No instale el display en un lugar que (i) pueda obstaculizar la visión del conductor, (ii) pueda alterar el funcionamiento de los sistemas operativos o los dispositivos de seguridad del vehículo, en particular las bolsas de aire y los botones de luces de seguridad o (iii) pueda afectar la capacidad del conductor para manejar el vehículo de manera segura.
• El láser semiconductor se dañará si se sobrecalienta. Instale esta unidad alejada de lugares calientes como cerca de la salida del calentador.
• Se obtiene el rendimiento óptimo cuando se instala la unidad en un ángulo inferior a 30°.

30°

Antes de instalar esta unidad

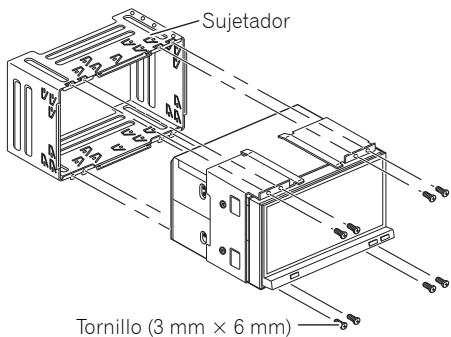

- Saque el sujetador.

Afloje los tornillos (3 mm × 6 mm) para sacar el sujetador.

Sujetador Tornillo (3 mm × 6 mm)

Instalación con el sujetador y ménsula lateral

1. Instale el sujetador en el tablero de instrumentos.

Después de insertar el sujetador en el tablero de instrumentos, seleccione y doble las lengüetas de acuerdo con el espesor del material del tablero de instrumentos. (Instale esta unidad lo más firme posible utilizando las lengüetas superior e inferior. Para fijar esta unidad, doble las lengüetas 90 grados.)

Tablero de instrumentos 182 112 Sujetador

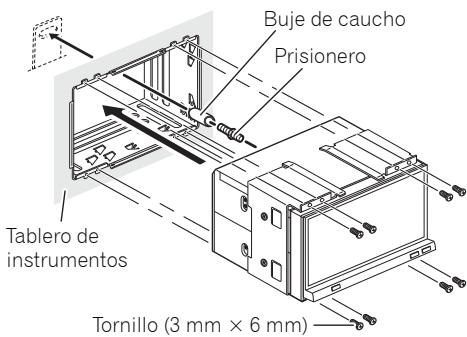

2. Instale esta unidad y apriete los tornillos.

Buje de caucho Prisionero Tablero de instrumentos Tornillo (3 mm × 6 mm)

Instalación

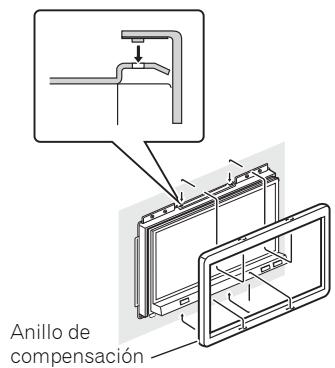

3. Fije el anillo de compensación.

Anillo de compensación

Instalación con agujeros de tornillo en el lado de la unidad

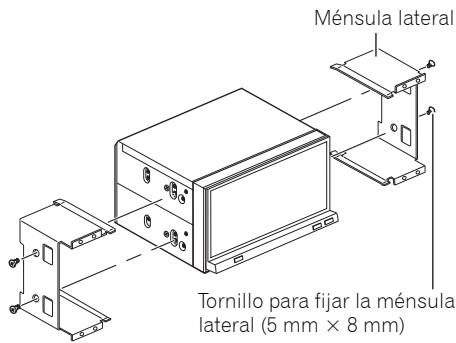

1. Saque las ménsulas laterales.

Ménsula lateral Tornillo para fijar la ménsula lateral (5 mm × 8 mm)

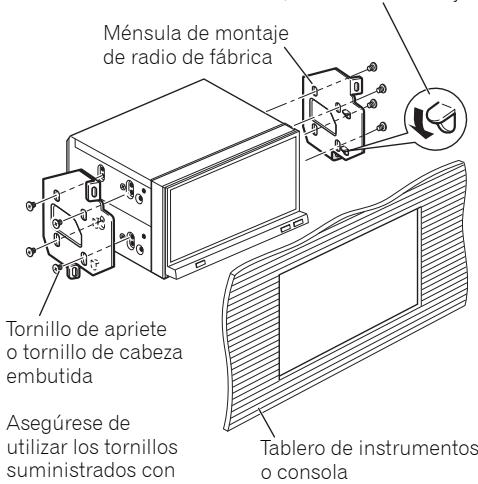

2. Fijación de la unidad a la ménsula de montaje de radio de fábrica.

Posicione la unidad de modo que los agujeros de tornillo se alineen con los agujeros de tornillo de la ménsula y, a continuación, apriete los tornillos en 3 ó 4 puntos en cada lado.

Si el trinquete se pone en el camino, dóblelo hacia abajo.

Ménsula de montaje de radio de fábrica Tornillo de apriete o tornillo de cabeza embutida Asegúrese de utilizar los tornillos suministrados con Tablero de instrumentos o consola

Nota

En algunos tipos de vehículos, puede que ocurra una discrepancia entre la unidad y el tablero de instrumentos. Si esto ocurre, utilice el bastidor suministrador para llenar el huelgo.

Inhalt
