MANUAL DE USUARIO XT401000 Campbell Hausfeld

o Elimine o acoplador com um estilo de acoplador universal.

o Acopladores de conexão rápida e fácil para juntar mangueiras para ferramentas.

Precaución indíología CUIDADO

Manual de Instrucciones

Por favor, lea y guarde estas instrucciones. Lealas cuidadosamente antes de tratar de montar, instalar, operar o dar mantenimiento al producto aquí descrito.

Protejase usted mismo y a los demas observando toda la informacion de seguridad. ¡El no cumplir con las instrucciones puede ocasionar daños, tanto personales como a la propiedad! Guarde estas instrucciones para referencia en el futuro.

RECORDATORIO: ¡guarde su comprobante de compra con fecha para fines de la garantía! Adjúntela a este manual o archívela en lugar seguro.

Para ordenar repuestos, información de productos y servicios visítenos en www.campbellhausfeld.com

Modelo #: ____

No. de Serie #: ____

Fecha de Compra: ____

Campbell Hausfeld

100 Production Drive

¡REGISTRE SU PRODUCTO EN LÍNEA AHORA MISMO!

www.campbellhausfeld.com/reg

LEA Y SIGA TODAS LAS INSTRUCCIONES

GUARDE ESTAS INSTRUCCIONES • NO LAS DESECHE

ANTES DE COMENZAR

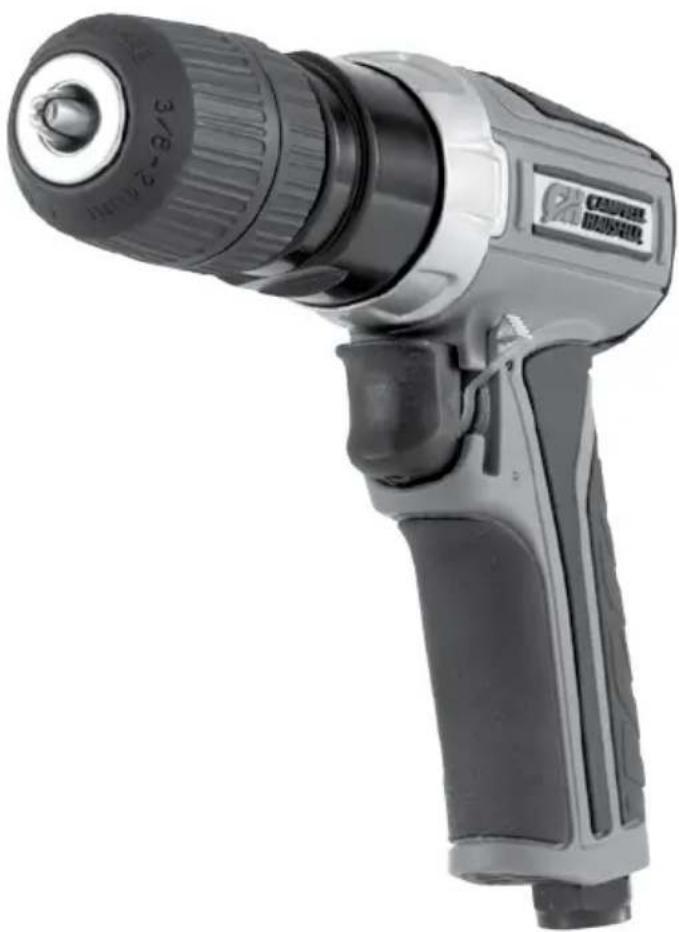

Descripción

Cuando se encuentra en modo neumático, este taladro supera todos los retos de bruñido, escariado, cepillado metálico y por supuesto taladrado. Cambiar brocas e instalar accesorios es sencillo con un mandril sin llave y el interruptor lateral práctico que cambia la dirección de adelante hacia atrás con tan solo mover un dedo.

Campbell Hausfeld® le facilita terminar sus proyectos como un profesional. La historia de la compañía de crear productos de calidad inició en 1836, cuando fabricaba carros tirados por caballos y equipos agrícolas. Hoy, Campbell Hausfeld ofrece una línea completa de compresores de aire, herramientas neumáticas y accesorios, infladores, pistolas de clavos y engrapadoras, rociadores de pintura, lavadoras de presión y más. Termine sus proyectos con más rapidez y facilidad con Campbell Hausfeld, los expertos en energía neumática.

DESEMPAQUE

Después de desempacar la unidad, inspecciónela cuidadosamente para detectar cualquier daño que pueda haber ocurrido durante el envío. Verifique que no haya piezas sueltas, faltantes ni dañadas. Asegúrese de que todos los accesorios proporcionados vengan con la unidad. En caso de que tenga preguntas, o de que haya piezas dañadas o faltantes, por favor visite www.campbellhausfeld.com para asistencia al cliente.

nidad si se ha dañado durante el envío, manejo o uso. Los daños podrían ocasionar ponarle heridas o daños a su propiedad.

Otras partes (no incluidas)

Necesitará los siguientes artículos o accesorios para instalar correctamente y utilizar de manera óptima su taladro neumático:

• Tapón NPT de 1/4 pulg. (M)
  o Para reducir la tensión en su manguera de aire y en usted, pruebe con un tapón flexible.
  • Manguera de aire de 3/8 pulg. (D.I.)
  • Acoplador NPT de 1/4 pulg. (F)
  o Elimine la confusión con los acopladores usando uno de estilo universal.
  o Los acopladores de conexión rápida conectan las mangueras y las herramientas con facilidad y rapidez.
  o Si no utiliza un tapón flexible, considere un acoplador con pivote para evitar las torceduras y reducir la tensión en su manguera de aire.

• Compresor de aire de 98,41 L (26 galones) o más

• Brocas para taladro/accesorios
  • Cinta PTFE para todas las conexiones
• Llave ajustable para apretar las conexiones

Consulte www.campbellhausfeld.com para ver más información sobre accesorios para complementar sus herramientas y sistema neumático.

MEJORES PRÁCTICAS

Para un mejor desempeño, mantenga una presión de 6,2 bar en la herramienta.
Mientras más larga sea su manguera de aire, mayor será la caída de presión entre el compresor y la herramienta. Si está utilizando una manguera de más de 50 pies, considere la opción de cambiar a una manguera de aire de 1/2 pulg. D.I. para garantizar una presión apropiada en la herramienta.
De no lubricar y dar mantenimiento de manera apropiada a sus herramientas neumáticas, reducirá dramáticamente su vida útil. Utilice aceite cada vez que use su herramienta neumática para lubricar, limpiar e impedir la oxidación en un solo paso. Campbell Hausfeld vende aceite para herramientas neumáticas con el número de parte ST1270.

ESPECIFICACIONES

	XT401000
Presión máxima (bar) 6,2
CFM (L/min) con carga al 100% 113,3 L/min @ 6,2 bar
CFM (L/min) sin carga al 100% 130,3 L/min @ 6,2 bar
SCFM (L/min) con carga al 100% 824,0 L/min @ 6,2 bar
SCFM (L/min) sin carga al 100% 943,0 L/min @ 6,2 bar
Compresor de aire recomendado 98,41 L
RPM nominales (velocidad libre) 2 000
Interruptor para avance/retroceso Sí
Control de velocidad Gatillo
Variedad de espiga de taladro 1,19 mm a 9,53mm	(3/64 pulg. to 3/8 pulg.)
Caballos de fuerza 0.36 HP
Tipo de mandril Sin llave
Tipo de engranaje Planetario de una etapa
Entrada de aire	NPT (F) de 1/4 pulg.
Tamaño mínimo de manguera	9,5 mm (3/8 pulg.)
Material de la carcasa	Compuesto
Peso de la herramienta	1,04 kg
Longitud de la herramienta	17,78 cm (7 pulg.)
Peso de la herramienta	16,19 cm (6-3/8 pulg.)
Ancho de la herramienta	4,76 cm (1-7/8 pulg.)

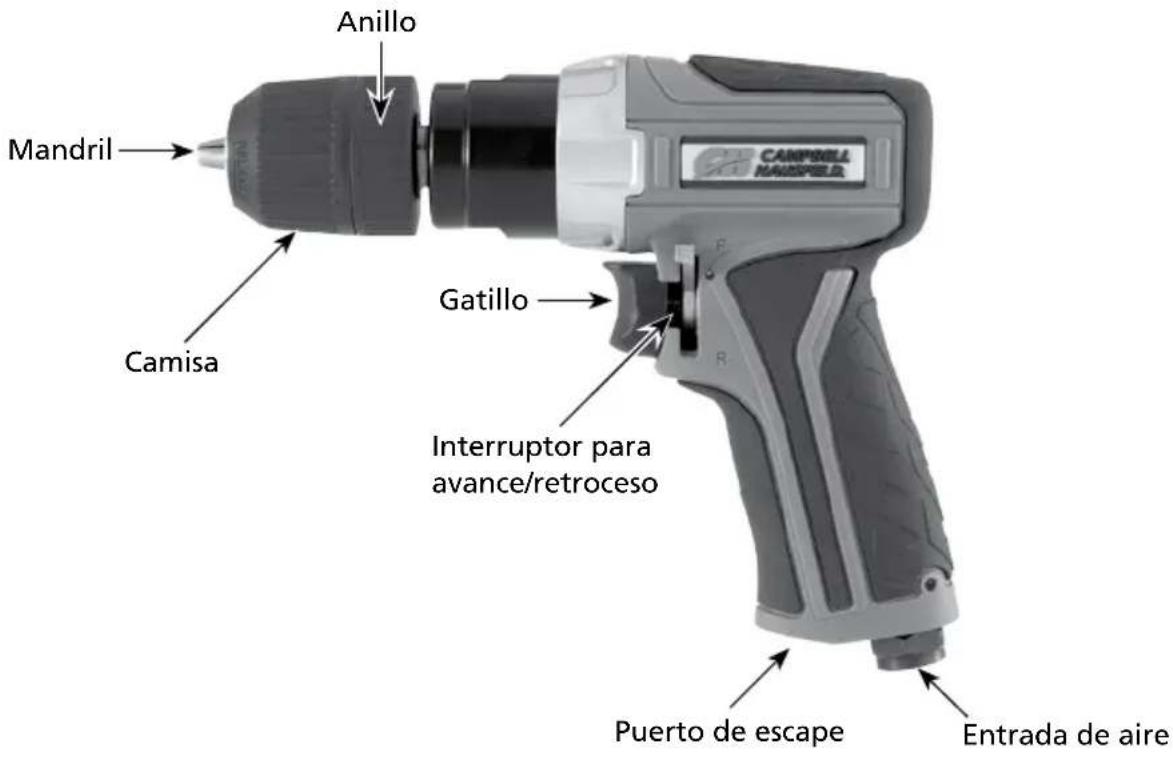

CONOZCA SU UNIDAD

Mandril Anillo Camisa Gatillo Interruptor para avance/retroceso Puerto de escape Entrada de aire

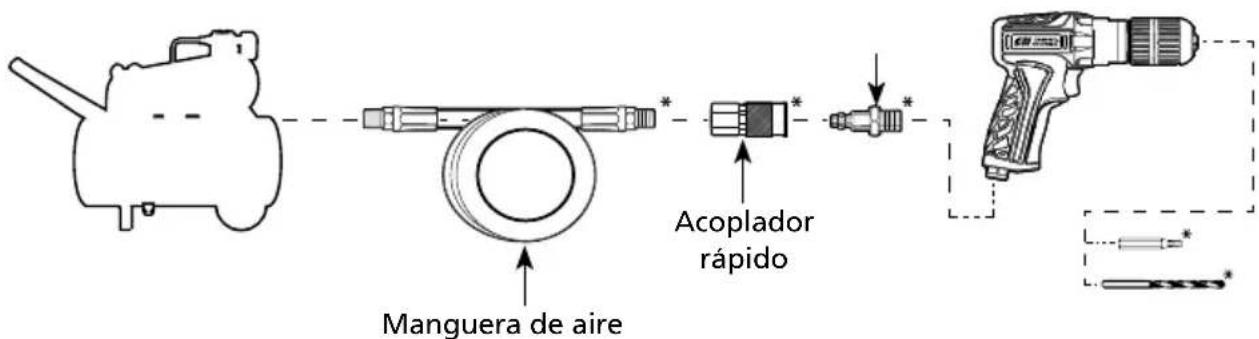

INSTRUCCIONES DE CONFIGURACIÓN

Manguera de aire Acoplador rápido

* Los artículos que se muestran en las instrucciones de instalación no se incluyen con esta herramienta.

MEJORES PRÁCTICAS

El compresor de aire que utilice con su taladro reversible debe ser capaz de mantener un mínimo de 621 bar cuando se utilice la herramienta. Un suministro inapropiado de aire puede causar una pérdida de potencia y un desempeño inconsistente de la herramienta.
Un regulador de presión, que se utiliza en la herramienta, es útil para controlar la presión de operación de la herramienta y para mantener 6,2 bar.
◆ Utilice un aplicador de aceite para mantener la circulación de aceite en la herramienta y un filtro para eliminar impurezas líquidas y sólidas que pueden oxidar o atascar las partes internas de la herramienta.
Para desconectar un acoplador o tapón de un sistema: empuje el acoplador y el tapón uno contra el otro antes de jalar la camisa del acoplador hacia atrás y separar el acoplador y el tapón.
Asegúrese de que las brocas que utilice con su taladro neumático sean de acero con tratamiento térmico para una mayor durabilidad y vida más prolongada.

LUBRICACIÓN

Para proteger su herramienta, lubrique el motor cada vez que la use, antes y después. No puede aceitar el motor con demasiada frecuencia, ni poner demasiado aceite en la entrada de aire.

1. Desconecte el taladro del suministro de aire y quite la broca o accesorio.
2. Ponga la herramienta al revés.
3. Cuando jale el gatillo, vierta aproximadamente una cucharadita de aceite para herramientas neumáticas en la entrada de aire. Campbell Hausfeld fabrica un aceite para herramientas neumáticas con el número de modelo ST1270.
4. Conecte la herramienta al suministro de aire y cubra el puerto de escape con una toalla.
5. Haga funcionar la herramienta por unos 10 segundos. Se rociará aceite desde el puerto de escape cuando active la herramienta.
6. Siga operando hasta que no salga más aceite.
7. Limpie todos los residuos de aceite de la herramienta antes de usarla.

INSTRUCCIONES DE OPERACIÓN

INSTALACIÓN DE LA BROCA

1. Retire la herramienta del suministro de aire.
2. Inserte la broca del taladro o accesorio en el mandril.

3. Mientras mantiene inmóvil el anillo, gire la camisa en sentido de las agujas del reloj hasta que las mordazas del mandril se cierren completamente y la broca del taladro se encuentre asegurada.

4. Para retirar la broca/accesorio, mantenga inmóvil el anillo y gire la camisa en sentido contrario a las agujas del reloj y abrir así las mordazas del mandril.

1. Ubique y marque el punto que desea taladrar con un punzón central o lezna para colocar la punta de la broca del taladro.
2. Asegure la pieza de trabajo en un tornillo de banco o con una abrazadera.
3. Coloque la punta de la broca en el punto exacto que desea taladrar y jale el gatillo para iniciar el taladrado.
4. Ejerza una presión firme mientras orienta el taladro.
5. Cuando perfore agujeros profundos, retire la broca varias veces para limpiar los recortes de perforación.
6. Reduzca la presión de taladrado antes de perforar completamente la pieza de trabajo para evitar daños en el mandril.
7. Antes de soltar el gatillo, retire la broca de la pieza de trabajo.

MEJORES PRÁCTICAS

Nunca aplique una broca giratoria a una pieza de trabajo ya que puede ser difícil de controlar el taladrado en la superficie y puede ocasionar una posible lesión o daño en la propiedad.
◆ Cuando taladre metal, aplique lubricante en la broca para reducir la fricción.

ALMACENAMIENTO

Lubrique su taladro antes de guardarlo. Siga las instrucciones de lubricación del motor con una excepción en el paso 5. Sólo opere la llave de impacto durante 2 o 3 segundos (en lugar de 10 segundos), porque es necesario que quede más aceite en la herramienta neumática al almacenarla. Almacene su herramienta en un lugar seco y fresco.

SERVICIO TÉCNICO

Para obtener información sobre el funcionamiento o reparación de este producto, visite www.campbellhausfeld.com.

INSTRUCCIONES DE SEGURIDAD

Este manual contiene información que es muy importante que conozca y comprenda. Esta información se proporciona para su SEGURIDAD y para EVITAR PROBLEMAS CON EL EQUIPO. Para ayudarle a reconocer esta información, observe los símbolos que se encuentran en la página Sp8. Los símbolos de seguridad presentes en este manual sirven para alertarle sobre riesgos de seguridad y precauciones importantes.

Los símbolos de PELIGRO, ADVERTENCIA, PRECAUCIÓN y AVISO y las instrucciones en este manual no pueden posiblemente cubrir todas las condiciones y situaciones posibles que puedan presentarse. El usuario debe entender que las precauciones y el sentido común son factores que no pueden incorporarse en este producto: es el usuario mismo quién debe contribuirlos.

Con cualquier pieza de equipo, nueva o usada, ¡la parte más importante de la operación es la SEGURIDAD!

Campbell Hausfeld lo anima a que se familiarice con su nuevo equipo y enfatiza además una operación segura.

Las siguientes páginas de este manual son un resumen de los principales aspectos de seguridad relacionados con esta unidad. Asegúrese de leerlos y comprenderlos por completo antes de usar el equipo.

Los símbolos utilizados en las secciones de operación y mantenimiento de este manual dirigen su atención a los procedimientos de seguridad.

Importantes instrucciones de seguridad

Sírvase leer y guardar estas instrucciones. Lea con cuidado antes de tratar de armar, instalar, manejar o darle servicio al producto descrito en este manual. Protéjase usted. y a los demás observando todas las reglas de seguridad. El no seguir las instrucciones podría resultar en heridas y/o daños a su propiedad. Guarde este manual como referencia.

Este manual contiene información sobre seguridad, funcionamiento y mantenimiento. Si tiene preguntas, por favor visite www.campbellhausfeld.com para asistencia al cliente.

INSTRUCCIONES DE SEGURIDAD (CONTINUACIÓN)

Propuesta 65 de California

A ADVERTENCIA Este producto puede exponerlo a sustancias químicas, incluyendo el plomo, las que el estado de California reconoce que ocasionan cáncer y defectos congénitos u otros daños reproductivos. Para más información, visite el sitio web www.P65Warnings.ca.gov.

Ley de Prevención de Envenenamiento por Plomo de Illinois

ede ser nocivo si se ingiere o mastica. Cumple con las normas federales. Complies with Federal Standards.

Generales seguridad

Este producto es parte de un sistema de alta presión y en todo momento debe seguir las siguientes medidas de seguridad al igual que otras reglas de seguridad establecidas.

1. Lea con cuidado los manuales incluídos con este producto. Familiarícese con los controles y el uso adecuado del equipo.
2. Esta herramienta neumática sólo debe ser usada por personas que estén bien familiarizadas con las reglas de seguridad de manejo.

acidad máxima de presión de la herramienta neumática 6,2 bar. La herramienta

neumática podría explotar y ocasionarle la muerte o heridas graves.

1. Nunca exceda ninguna de las presiones máximas indicadas para los componentes del sistema.
2. Desconecte la herramienta neumática de la fuente de aire antes de cambiar de herramientas o accesorios, darle servicio o al no estar funcionando.

tes y protección para los oídos durante el funcionamiento.

1. No se ponga ropa muy holgada, bufandas o corbatas. La ropa holgada se le puede enredar en la herramienta y ocasionarle heridas graves.
2. Quítese las joyas para operar cualquier herramienta. Las joyas se le pueden enredar en la herramienta y ocasionarle heridas graves.
3. No oprima el gatillo mientras esté conectando la manguera de la fuente de aire.
4. Siempre use accesorios diseñados para usarse con herramientas neumáticas. No use accesorios dañados o deteriorados.

de aire antes de retirar o instalar una broca. Se pueden ocasionar lesiones al apretar o

aflojar la broca con el suministro de aire conectado.

za excesiva al taladro puede hacer que la broca se quiebre.

1. Nunca oprima el gatillo a menos que la herramienta esté apuntada al área de trabajo. Cerciórese de que los accesorios estén bien apretados. De lo contrario, podrían ocasionarle heridas graves.

Muncanque de ADVERTENCIA

erramienta neumática por la manguera, ni hale la manguera para mover la

herramienta o el compresor. Mantenga las mangueras alejadas de fuentes de calor, aceite u objetos afilados. Reemplace las mangueras dañadas, débiles o desgastadas.

1. Proteja las líneas de aire contra daños o perforaciones.
2. Nunca apunte la herramienta neumática hacia Ud. u otras personas. Esto podría ocasionarle heridas graves.
3. Antes de cada uso revise las mangueras para ver si están deterioradas. Cerciórese de que todas las conecciones estén bien apretadas.

Librer tuba westión ADVERTENCIA

del sistema antes de tratar de instalar, darle servicio, reubicar o darle

mantenimiento.

Estaphericamiento PRECAUCIÓN

umática requiere lubricación antes de su uso inicial y antes y después de cada uso

adicional.

Cubra el orificio de s ADVERTENCIA

alida con una toalla antes de aplicar la presión de aire. El aceite saldrá por este

orificio durante los primeros segundos de funcionamiento, después que la herramienta neumática haya sido lubricada. Si cubre el orificio de salida podría ocasionarle lesiones graves.

1. Mantenga todas las tuercas, tornillos y pernos bien apretados y cerciórese de que el equipo esté en buenas condiciones de funcionamiento.
2. No coloque las manos cerca o debajo de las partes que se mueven.
3. Siempre asegure la pieza de trabajo en una mordaza o prensa de sujeción.

No ADVERTENCIA

este producto. La exposición a vibraciones excesivas, el trabajar en posiciones

anormales y los movimientos repetitivos del trabajo pueden causar daños a las manos y los brazos. Si siente incomodidad, pérdida de sensación, hormigueo o dolor, suspenda el uso de cualquier herramienta y consulte a un médico.

INSTRUCCIONES DE SEGURIDAD (CONTINUACIÓN)

Glosario de seguridad

Este manual contiene información que es muy importante que se conozca y comprenda. Esta información se proporciona con fines de SEGURIDAD y para EVITAR PROBLEMAS CON EL EQUIPO. Para ayudar a reconocer esta información, observe los siguientes símbolos.

uación inminentemente

peligrosa, que si no se evita, dará como resultado la

muerte o lesiones graves.

na situación potencialmente

peligrosa, que si no se evita, PODRÍA ocasionar la

muerte o lesiones graves.

a situación potencialmente

peligrosa, que si no se evita, PUEDE dar como

resultado lesiones leves o moderadas.

rmación importante, que de no

seguirla, le podría ocasionar daños al equipo.

IMPORTANTE o NOTA: información que requiere atención especial.

Símbolos de seguridad

Los siguientes símbolos de seguridad aparecen a lo largo de este manual para advertirle de importantes peligros y precauciones de seguridad.

Use protección para los ojos y máscara

Lea primero el manual

Riesgo de explosión

Use protectores para la vista y los oídos

Riesgo de presión

GUARDE ESTAS INSTRUCCIONES - NO LAS DESECHE

SÍNTOMA CAUSA(S) POSIBLE(S) MEDIDA CORRECTIVA

La herramienta funciona demasiado lenta o no funciona	1. Hay arena o goma en la herramienta	1. Limpie la herramienta con aceite para herramientas hidráulicas Campbell Hausfeld, solvente de goma o una mezcla de mitad de aceite para motor SAE 10 y mitad queroseno. Después de limpiarla, lubrique la herramienta con aceite para herramientas neumáticas Campbell Hausfeld (o comparable).
	2. No hay aceite en la herramienta	2. Lubrique la herramienta de acuerdo con las instrucciones de lubricación en este manual.
	3. Baja presión de aire 3. Ajuste el regulador del compresor a 90 PSI mientras la herramienta está operando sin carga.
	4. Fugas en la manguera de aire 4. Apriete y selle los accesorios de la manguera, si consigue fugas.
	5. Baja la presión 5 a. Asegúrese de que el tamaño de la manguera sea el apropiado. Las mangueras largas o las herramientas que utilizan grandes volúmenes de aire pueden requerir una manguera con un D.I. de 12,7 mm (1/2") o superior, según el tamaño total de la manguera.b. No utilice varias mangueras conectadas con accesorios de conexión rápida. Se produce una baja adicional de presión y reduce la potencia de la herramienta. Conecte las mangueras juntas irectamente.
Sale humedad por la herramienta	1. Hay agua en el tanque 1. Vacíe el tanque (vea el manual del compresor de aire). Lubrique la herramienta y hágala funcionar hasta que no haya agua. Vuelva a lubricar la herramienta y hágala funcionar por 1 a 2 segundos.
	2. Hay agua en las líneas/ mangueras de aire	2 a. Instale un separador/filtro de agua. NOTA: Los separadores trabajan de forma apropiada solo cuando el aire que pasa por el separador se encuentra frío. Ubique el separador/filtro lo más lejos posible del compresor.b. Instale un secador de aire.c. Lubrique la herramienta inmediatamente en cualquier momento que le entre agua.
El taladro está atascado y no funciona	1. Los engranajes o los engranajes internos están desgastados	1. Reemplace la herramienta.
	2. Los cojinetes del motor se atascaron	2. Reemplace la herramienta.
	3. Las aspas del rotor están desgastadas o fisuradas	3. Reemplace la herramienta.

Recordatorio: ¡Guarde su comprobante de compra con fecha para fines de la garantía! Adjúntela a este manual o archívela en lugar seguro.

GARANTÍA LIMITADA

1 DURACION: A partir de la fecha de compra por el comprador original tal como se especifica a continuación: Dos (2) años.
2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld, a Marmon/Berkshire Hathaway Company, 100 Production Drive, Harrison, Ohio 45030. Visite www.campbellhausfeld.com.
3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto Campbell Hausfeld.
4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Esta herramienta neumática Campbell Hausfeld.
5. COBERTURA DE LA GARANTIA: Defectos importantes en el material y la mano de obra que ocurran durante la duración del período de garantía con las excepciones que se mencionan a continuación.
6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA:

A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES, ESTAN LIMITADOS A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si este producto es empleado para uso comercial, industrial o para renta, la garantía será aplicable por noventa (90) días a partir de la fecha de compra. En algunos estados no se permiten limitaciones a la duración de las garantías implícitas, por lo tanto, en tales casos esta limitación no es aplicable.
B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO, FALLA O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión no es aplicable
C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de funcionamiento y uso indicadas en el (los) manual(es) que se adjunta(n) al producto. Dichos accidentes, abusos por parte del comprador, o falta de operar el producto siguiendo las instrucciones del manual de instrucciones suministrado también debe incluir la desconexión o modificación de los instrumentos de seguridad. Si dichos instrumentos de seguridad son desconectados, la garantía quedaría cancelada.
D. Los ajustes normales explicados en el(los) manual(es) suministrado(s) con el producto.

1. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Según elija el Garante, la reparación o el reemplazo del producto o los componentes que estén defectuosos, que hayan funcionado en forma inadecuada y/o que no hayan cumplido con su función dentro de la duración del período específico de la garantía.

2. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA:

A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto.
B. Visite www.campbellhausfeld.com para ver sus opciones de servicio de garantía. Los costos de flete correrán por cuenta del comprador.
C. Seguir las instrucciones sobre operación y mantenimiento del producto, tal como se indica(n) en el (los) manual(es) del propietario

1. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA

GARANTIA: La reparación o reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos.

Usted también puede tener otros derechos que varían de un Estado a otro. o de un país a otro.
