MANUAL DE USUARIO H-3532 Uline

iADVERTENCIA! El operador y las demás personas en el área de trabajo siempre deben utilizar protección ocular que se ajuste a las especificaciones ANSI y proporcione protección contra las partículas despedidas desde la parte FRONTAL y LATERAL al conectar al suministro de aire, cargar, operar o reparar esta engrapadora. Se requiere protección ocular para proteger contra residuos y fijadores que salten, los cuales podrían causar graves lesiones oculares.

El empleador y / o usuario deben asegurarse de que se use la protección ocular adecuada. El equipo de protección ocular debe ajustarse a los requisitos del Instituto Americano de Normas Nacionales (American National Standards Institute), ANSI Z87.1 y proveer protección frontal y lateral.

PRECAUCIÓN: Los lentes o caretas sin protección lateral no proporcionan una protección adecuada.

• Siempre manipule la engrapadora con cuidado:
• Nunca juegue con la engrapadora.
• Nunca jale el gatillo a menos que la punta esté apuntando hacia la pieza de trabajo.
• Mantenga a las demás personas a una distancia segura de la engrapadora mientras esté en operación, ya que puede activarse accidentalmente y es posible que cause lesiones.
• Mantenga las manos y el cuerpo alejados del área de descargade la engrapadora.

• No coloque grapas sobre otras grapas ni con la engrapadora demasiado inclinada, ya que esto puede causar que las grapas se desvién y provocar lesiones.

• Esta engrapadora produce CHISPAS durante la operación. NUNCA utilice la engrapadora cerca de sustancias, gases o vapores inflamables, incluyendo laca, pintura, bencina, diluyente, gasolina, adhesivos, masillas, colas o cualquier otro material que sea - o vapores que sean - inflamables, combustibles o explosivos. Usar la engrapadora en un entorno como este podría provocar una EXPLOSIÓN causando lesiones personales o la muerte del usuario y espectadores.

• Retire todas las grapas de la engrapadora antes de realizar la comprobación del funcionamiento.
• No use oxígeno, gases combustibles ni gases envasados como fuente de energía para operar esta engrapadora, ya que puede explotar y es posible que cause lesiones.
• No utilice fuentes de suministro que puedan exceder los 200 psig ya que la engrapadora puede estallar y es posible que cause lesiones.
• El conector de la engrapadora no debe retener presión al desconectar el suministro de aire. Si se utiliza un conector incorrecto, la engrapadora puede permanecer cargada con aire después de haberla desconectado y, por tanto, podrá impulsar una grapa aún después de que se desconecte la línea de aire y es posible que cause lesiones.
• No tire del gatillo ni oprima el brazo de contacto mientras está conectada al suministro de aire, ya que la engrapadora se puede activar y es posible que cause lesiones.
• Siempre desconecte el suministro de aire.
• Además de las otras advertencias que aparecen en este manual, cumpla con lo siguiente para una operación segura:
• Use la engrapadora neumática Bostitch ^® solamente para el fin para el que fue diseñada.

CONTINUACION DE SEGURIDAD

• Nunca use esta engrapadora de tal modo que pueda causar la salida de una grapa hacia el usuario u otras personas presentes en el área de trabajo.
• No use la engrapadora como martillo.
• Siempre lleve la herramienta tomándola por el asa. Nunca lleve la herramienta tomándola por la manguera de aire.
• No altere ni modifique el diseño o función original de esta engrapadora sin la aprobación de Bostitch, Inc.
• Siempre tenga presente que el uso indebido o la manipulación incorrecta de esta engrapadora puede causarle lesiones a usted y a los demás.

• Nunca la deje sin supervisión con la manguera de aire conectada.

• No opere esta engrapadora si no cuenta con una ETIQUETA DE ADVERTENCIA legible.

• No use la engrapadora si tiene fugas de aire o no funciona bien. Notifique a Uline si la engrapadora sigue presentando problemas de funcionamiento.

ALTO: Siempre desconecte el suministro de aire:

• Antes de hacer ajustes;
• Al hacer mantenimiento a la engrapadora;
• Al eliminar un atasco;
• Cuando la engrapadora no esté en uso;
• Al trasladarse a un área de trabajo distinta,
• Ya que se puede accionar accidentalmente y es posible que cause lesiones.

FUNCIONAMIENTO

CARGUE EL CARTUCHO

1. Desconecte del suministro de aire.

iADVERTENCIA! Nunca coloque la mano o cualquier otra parte del cuerpo en el área de descarga de grapas de la engrapadora al cargarla. Nunca apunte la engrapadora hacia otra persona. No jale el gatillo ni oprima el disparador ya que se puede activar accidentalmente y es posible que cause lesiones.

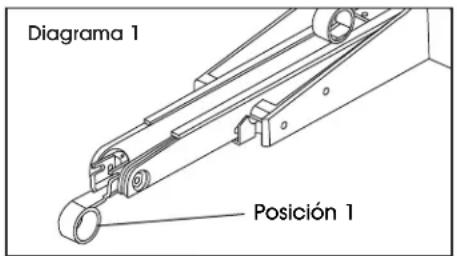

1. Cierre el impulsor hasta que se trabe por debajo de la parte posterior del cartucho en la posición 1. (Vea Diagrama 1)

Diagrama 1 Posición 1

1. Revise el largo de las patas de las grapas - La H-3532/H-3534 cuentan con ajustes para grapas con patas de diferentes largos.

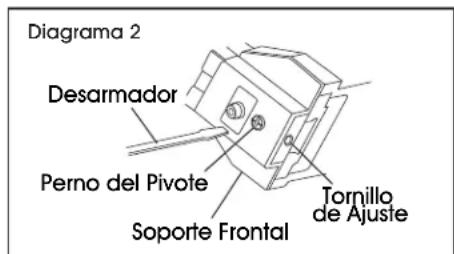

a. Para ajustar la máquina según el largo de las patas, afloje el tornillo de ajuste y gire el selector en 180° con un desarmador hasta el punto deseado, tal como se indica. Apriete el Tornillo de Ajuste. (Vea Diagrama 2)

Diagrama 2 Desarmador Perno del Pivote Soporte Frontal Tornillo de Ajuste

CONTINUACIÓN DE FUNCIONAMIENTO

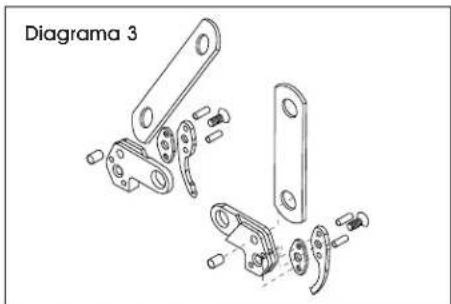

b. Para cambiar los remachadores superficiales (consulte el gráfico de partes para ver los números de las mismas) retire los pernos y el soporte frontal para de acceder a los remachadores. Cámbielos uno a la vez para no mezclar las partes. Además, la pieza No. 45 debe cambiarse según el separador especificado en la tabla. (Vea Diagrama 3)

1. Cargue la tira de grapas por la parte de atrás de la máquina.

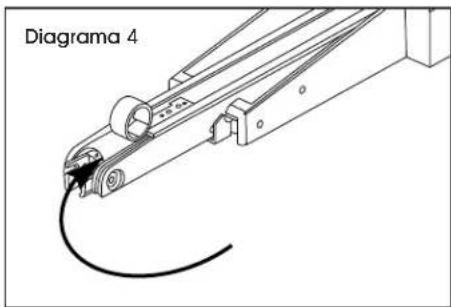

2. Deslice el empujador desde la posición 1 hasta la parte de atrás de la tira de grapas. (Ver Diagrama 4)

Diagrama 4

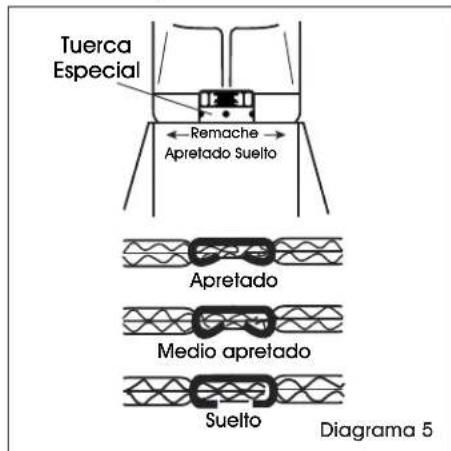

1. Ajuste del remache: Gire la tuerca especial en el sentido de las agujas del reloj para apretar el remache y gírela en el sentido contrario de las agujas del reloj para aflojarlo. Use una herramienta que calce en el orificio de 3 mm (1/8") (Vea Diagrama 5).

NOTA: Retire la herramienta de ajuste después de hacer el ajuste.

Tuerca Especial Remache Apretado Suelto Apretado Medio apretado Suelto Diagrama 5

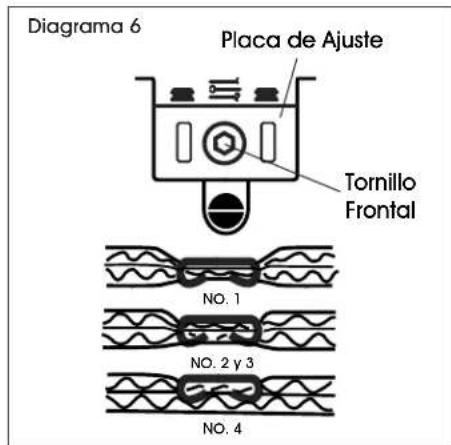

1. Ajuste de la profundidad: Afloje el perno delantero y ajústelo en la profundidad deseada. Cuando el borde superior de la placa de ajuste esté en la configuración más alta (No. 4), los remachadores están en la penetración más superficial. Si está en el ajuste más bajo (No. 1), los remachadores están en su penetración más profunda. (Vea Diagrama 6)

NOTA: Apriete el tornillo después de ajustar la engrapadora.

Diagrama 6 Placa de Ajuste Tornillo Frontal NO. 1 NO. 2 y 3 NO. 4

CONTINUACIÓN DE FUNCIONAMIENTO

OPERACIÓN

ENGRAPADORAS CON GATILLO

a. Con el dedo fuera del gatillo, sostenga la engrapadora firmemente por el mango.
b. Ponga la punta de la engrapadora contra la superficie de trabajo.
c. Jale el gatillo para engrapar.

iADVERTENCIA! Esta es una engrapadora de ciclo completo. ¡La engrapadora efectuará un ciclo cada vez que tire del gatillo! Los remachadores se descargarán y retraerán.

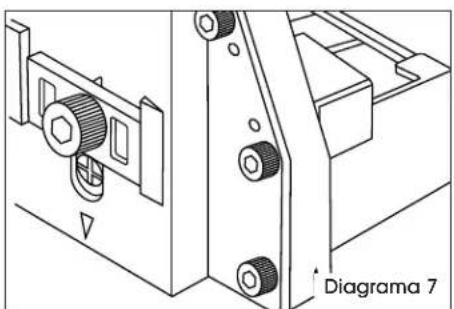

Engrapado: Tome el asa con una mano. Colóquela en la caja alineando con la ubicación deseada de la grapa. Hay una proyección pequeña en cada lado del armazón que permite ubicar la posición de la grapa. Apriete el gatillo. Los cierres más fuertes requieren que las grapas de los extremos queden cerca del extremo de la caja. Revise los requisitos de empaque. Revise el engrapado en muestras del cartón que está usando. Ajuste el remachador para profundidad de penetración y opresión. (Vea Diagrama 7)

• Antes de hacer ajustes;
• Al hacer mantenimiento a la engrapadora
• Al eliminar un atasco;
• Cuando la engrapadora no esté en uso;
• Al trasladarse a un área de trabajo distinta, ya que se puede accionar accidentalmente y es posible que cause lesiones.

RETIRE GRAPAS ATASCADAS

IADVERTENCIA! Siempre desconecte el suministro de aire:

1. Al hacer mantenimiento a la engrapadora;
2. Al eliminar el atasco;
3. Cuando la engrapadora no esté en uso;

4. Al trasladarse a un área de trabajo distinta, ya que se puede accionar accidentalmente.

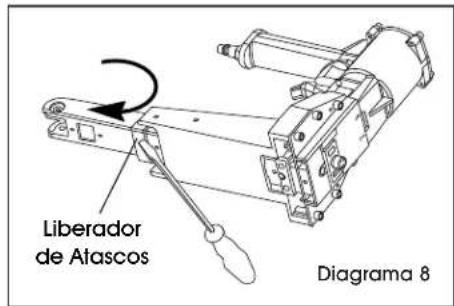

5. Quite la tira restante del cargador. Abra el liberador con un desarmador (Vea Diagrama 8).

Liberador de Alascos Diagrama 8

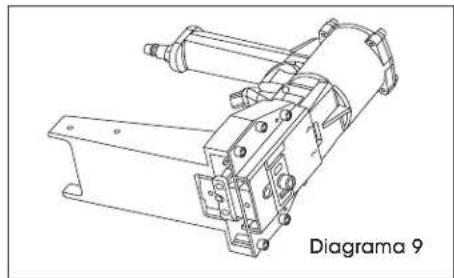

1. Quitar el cargador (Vea Diagrama 9)

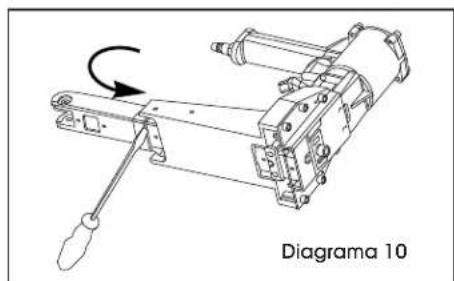

1. Liberar el atasco y volver a insertar el cargador. Vuelva a cerrar el liberador. (Vea Diagrama 10)

iADVERTENCIA! Recuerde las advertencias en este manual al trabajar con herramientas neumáticas y tenga mayor cuidado al evaluar herramientas problemáticas.

PARTES DE REPUESTO

- Se recomienda usar partes de repuesto Bostitch® No use partes modificadas ni componentes que no tengan un rendimiento equivalente al equipo original.

PROCEDIMIENTO PARA ENSAMBLE DE SELLOS

- Al reparar la engrapadora, asegúrese que las partes internas estén limpias y lubricadas. Use lubricante Parker O-LUBE u otro equivalente en todas los anillos-o. Cubra cada anillo-o con lubricante O-LUBE antes del ensamble. Use una pequeña cantidad de aceite en todas las superficies y pivotes móviles. Después de reensamblar, añada unas gotas de lubricante para herramientas neumáticas Bostitch (Air Tool Lubricant) a través del conector de la línea de aire antes de sellar.

SUMINISTRO DE AIRE - PRESIÓN Y VOLUMEN

- El volumen de aire es tan importante como la presión. El volumen de aire suministrado a la engrapadora puede ser inadecuado debido a conectores y mangueras de tamaño inferior o por los efectos de suciedad y agua en el sistema. El flujo de aire restringido impedirá que la engrapadora reciba un volumen de aire adecuado, aún cuando la lectura de presión sea alta. Los resultados serán un funcionamiento lento, fijadores mal dirigidos o menor potencia de impulso. Antes de evaluar los problemas de la engrapadora según estos síntomas, inspeccione el suministro de aire desde la engrapadora a la fuente de suministro en busca de conectores restrictivos, accesorios giratorios, puntos bajos que tengan agua y cualquier otra cosa que impida el flujo del volumen completo de aire a la engrapadora.

ESPECIFICACIONES

ESPECIFICACIONES DE LA ENGRAPADORA

NO. DE PARTE ULINE	NO. DE PARTE DEL FABRICANTE	LARGO ALTO	ANCHO PESO			CAPACIDAD DE ENGRAPAR
H-3532	DS-3219	320 mm (12.6")	225 mm (8.86")	115 mm (4.5")	2.45 kg (5.45 lbs.)	120
H-3534	DS-3522	320 mm (12.6")	225 mm (8.86")	115 mm (4.5")	2.45 kg (5.45 lbs.)	120

ESPECIFICACIONES DE LAS GRAPAS

ENGRAPADORA	NO. DE PARTE ULINE	LARGO DE PATA	SERIE DE GRAPA	TAMAÑO DE ALAMBRE	ANCHO DE CORONA	RANGO DE LA GRAPA
H-3532	S-18710 24 mm	(5/8") B58C		1.88 x 0.94 mm (0.074 x 0.37")	32 mm (1 14 ")	15 a 19 mm (5/8 a 3/4")
	S-18711	29 mm (3/4")	B34C	1.88 x 0.94 mm (0.074 x 0.37")	32 mm (1 14 ")	15 a 19 mm (5/8 a 3/4")
H-3534	S-18715 24 mm	(5/8") SW7437		1.88 x 0.94 mm (0.074 x 0.37")	35 mm (1 18 ")	15 a 19 mm (5/8 a 3/4")
	S-18716 29 mm	(3/4") SW7437		1.88 x 0.94 mm (0.074 x 0.37")	35 mm (1 18 ")	15 a 19 mm (5/8 a 3/4")

CONTINUACIÓN DE ESPECIFICACIONES

GRÁFICO DE PARTES/GRAPAS

MODELO	H-3532/H-3534 H-3534
REMACHADORES	ESTÁNDAR/PLANO DE PROFUND		DAD
	A01900601(M.I.) A0	1900501(M.D.) A012006	01(M.D.) A01200601(M.I.)
SEPARADORES	A02300801 A023	00801 — —
LARGO DE GRAPAS	16 mm (5/8")	19 mm (3/4")	19 mm (3/4")	22 mm (7/8")
POSICIÓN DEL SELECTOR

CONECTOR DE AIRE DE LA ENGRAPADORA

Esta engrapadora usa un enchufe conector de flujo libre de 11 mm (1/4") N.P.T. El diámetro interior mínimo debe ser de 0.30" (5 mm). El conector debe ser capaz de descargar la presión de aire de la engrapadora al desconectarse del suministro de aire.

PRESIÓN OPERATIVA

La presión operativa de la engrapadora es de 5 a 7 kg/cm² (70 a 100 psi). Seleccione la presión operativa dentro de esta gama para lograr un óptimo rendimiento.

PRECAUCIÓN: No supere la presión operativa recomendada.

CONSUMO DE AIRE

El modelo H-3532/H 35340 necesita 0.113 metros cúbicos (4.0 pies ^3 ) por minuto de aire libre para funcionar a razón de 100 fijadores por minuto, a 5.66kg/cm ^2 (80 psi.). Tome la velocidad real con la cual operará la engrapadora para determinar la cantidad de aire necesaria. Por ejemplo, si su uso de fijadores promedia 50 por minuto, necesita el 50% de los 0.049 m ^3 (1.75 pies) por minuto requeridos para funcionar a razón de 100 fijadores por minuto.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE OPERACIÓN CAUSAS RECOMENDACIONES
La carcasa de la válvula del gatillo fuga aire.El vástago de la válvula del gatillo fuga aire.	Anillo-o roto o agrietado.Anillo-o/sellos rotos o agrietados.	Remplace el anillo-o.Remplace el ensamblado de la válvula de disparo.
El armazón/vástago del pistón fuga aire.	Anillo-o. Remplace el anillo-o.
El armazón/tapa fuga aire.	Anillo-o dañado.Tornillos de casquete sueltos.Pistón roto.	Remplace el anillo-o.Apriételos y revíselos.Remplace el pistón.

CONTINUACIÓN DE SOLUCIÓN DE PROBLEMAS

PROBLEMA DE OPERACIÓN CAUSAS RECOMENDACIONES
Falta de potencia; ciclo lento.	Herramienta seca, le falta lubricación.Anillos-o/sellos rotos o agrietados.Escape bloqueado.Ensamble del gatillo desgastado/con fugas.Suciedad/alquitrán acumulados en el impulsor.Presión de aire demasiado baja.Palanca de ciclo desgastada o desajustada.	Use lubricante Bostitch para herramientas neumáticas.Remplace los anillos-o/sellos. Revise el tope, el resorte de la válvula cabezal.Remplace el ensamble de disparo.Desarme la punta/impulsor para limpiarlos.Revise el equipo de suministro de aire.Regule la fuerca de ajuste o cambie la palanca ajustadora.
Se saltan fijadores;la alimentación es intermitente.	Alquitrán/suciedad en el canal del impulsor.Restricción de aire/flujo indebido de aire por el enchufe y la toma de desconexión rápida.Pistón/Anillo-o del pistón desgastados.Herramienta seca, le falta lubricación.Presión de aire baja.Tornillos sueltos en la punta del cartucho.La junta de la tapa cabezal tiene fugas.Anillo-o de la válvula de disparo cortada/desgastada.Impulsor roto/picado.Yunque/impulsor desgastados.Resorte del impulsor roto.Formador desgastado.Cartucho seco/sucio.	Desarme y limpie la punta y el impulsor.Remplace los accesorios de desconexión rápida.Remplace el anillo-o/pistón.Use lubricante Bostitch para herramientas neumáticas.Revise el sistema de suministro de aire a la herramienta.Apriete todos los tornillos.Apriete los tornillos/cambie la junta.Remplace el anillo-o.Remplace el impulsor (revise el anillo-o del pistón).Remplace el yunque/impulsor.Remplace el resorte del impulsor.Remplace el formador.Límpielo/aplique lubricante Bostitch para herramientas neumáticas.
Fijadores atascados en la engrapadora.	Canal del impulsor desgastado.Grapas de tamaño incorrecto.Grapas dobladas.Tornillos sueltos en la punta del cargador.Impulsor roto/picado.Formador desgastado.Yunque/impulsor desgastados.	Cambie la punta/revise la ventanilla.Use sólo grapas recomendadas.Deje de usar esas grapas.Apriete todos los tornillos.Remplace el impulsor.Remplace el formador.Remplace el impulsor.
