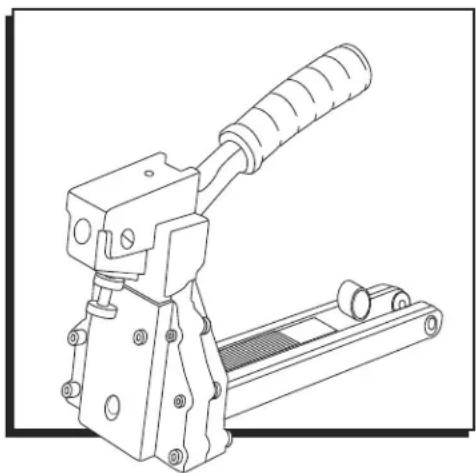

MANUAL DE USUARIO H-1025 Uline

Dimensiones (Largo x Alto x Ancho)	38.1 x 29.2 x 11.4 cm (15 x 1112 x 412 ")
Peso (sin Cinchos) 1.7 kg (3.75 lbs.)
H-1025/H-1026 Especificación de las grapas S-289 C58 en tiras y/o S-1396 C34 en tiras
H-1024 Especificación de las grapas S-1397 A58 en tiras
Capacidad de grapas 100 grapas

SEGURIDAD

• Familiarícese con las advertencias de seguridad e instrucciones de este manual antes de utilizar esta engrapadora. Mantenga estas instrucciones junto con la engrapadora para futuras consultas. Contacte a Servicio a Clientes al 800-295-5510 si tiene alguna duda.
• Siempre use equipo de protección; por ejemplo, anteojos de seguridad, protección auditiva y protección para la cabeza.
• No coloque la mano ni ninguna otra parte del cuerpo en el área de remache de grapas.

• Nunca apunte la engrapadora hacia usted o cualquier otra persona.

• Asegúrese de que cualquier persona en las inmediaciones use protección de seguridad.

• Para evitar lesiones accidentales, nunca coloque una mano ni ninguna otra parte del cuerpo en el área de remache de grapas o en la ventana de ajuste.
• Manipule siempre la grapadora con cuidado. Nunca apriete el gatillo a menos que la grapadora esté lista para funcionar.
• Verifique y reemplace cualquier componente dañado o desgastado en la grapadora.

FUNCIONAMIENTO

CÓMO CARGAR LA ENGRAPADORA

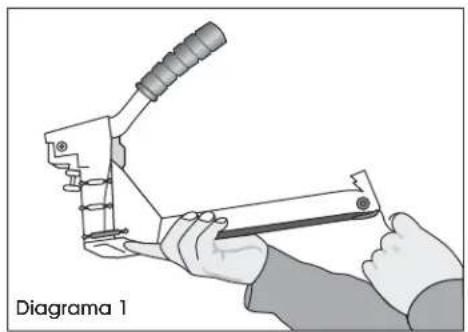

1. Jale el empujador hasta que se detenga en los pivotes de empuje. Gire el empujador hasta su posición. (Vea Diagrama 1)

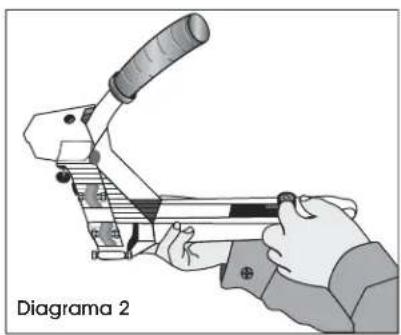

1. Inserte hasta dos tiras de las grapas correctas en el cargador. Deje que las tiras se deslicen hasta la parte frontal del cargador. (Vea Diagrama 2)

1. Jale el empujador hasta una posición vertical y deje que este se deslice suavemente hacia adelante contra las grapas. No deje que el empujador se deslice hacia adelante y golpee las grapas a gran velocidad, ya que podría deformar las grapas y dañar la engrapadora.

AJUSTE DEL LARGO DE PATA DE LA GRAPA

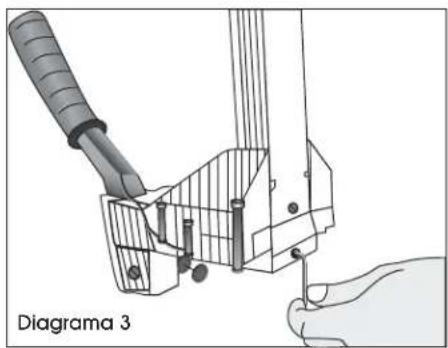

1. Afloje el tornillo de ajuste de la parte inferior con una llave Allen de 3 mm. (Vea Diagrama 3)

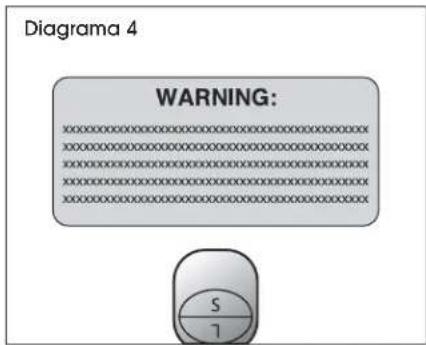

1. Gire la varilla de ajuste 180° con un desarmador hasta el ajuste deseado. (Vea Diagrama 4)

NOTA: Si está utilizando grapas de 1.9 cm (3/4"), coloque la L hacia arriba.

NOTA: Si está utilizando grapas de 1.5 cm (5/8"), coloque la S hacia arriba.

Diagrama 4 WARNING: S 7

1. Apriete el tornillo de ajuste.

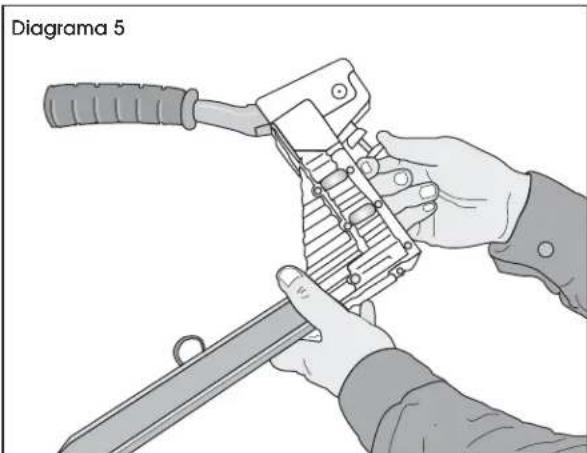

Afloje la tuerca de seguridad más cercana al cuerpo. Gire la tuerca de ajuste en el sentido de las manecillas del reloj para aflojar el remache. Gire la tuerca de ajuste en sentido contrario a las manecillas del reloj para apretar el remache. Después del ajuste, apriete la tuerca de seguridad. (Vea Diagrama 5)

AJUSTE DE PROFUNDIDAD

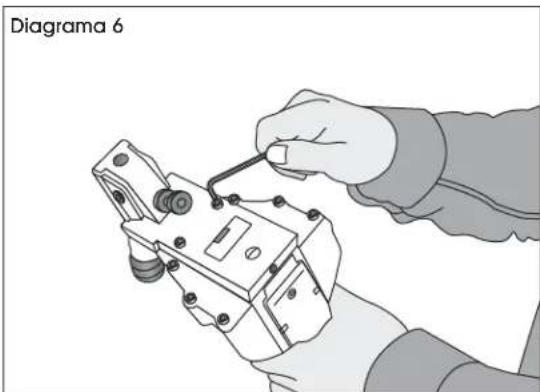

1. Afloje los 2 tornillos frontales con una llave Allen de 4 mm. (Vea Diagrama 6)

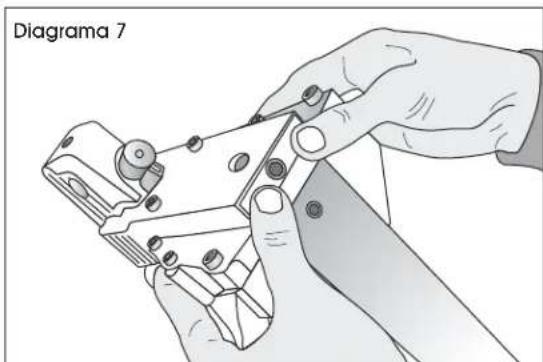

1. Empuje el cuerpo hacia arriba y ajuste a la profundidad deseada. (Vea Diagrama 7)

1. Inserte las grapas en la engrapadora siguiendo las instrucciones de carga.
2. Sujete el asa con una mano y colóquela en la caja alineada con la ubicación deseada de la grapa. Hay una proyección pequeña en cada lado del soporte del cargador que permite ubicar la posición de la grapa.
3. Para un cierre más fuerte, use grapas cerca de los extremos de la caja.

ELIMINANDO OBSTRUCCIONES

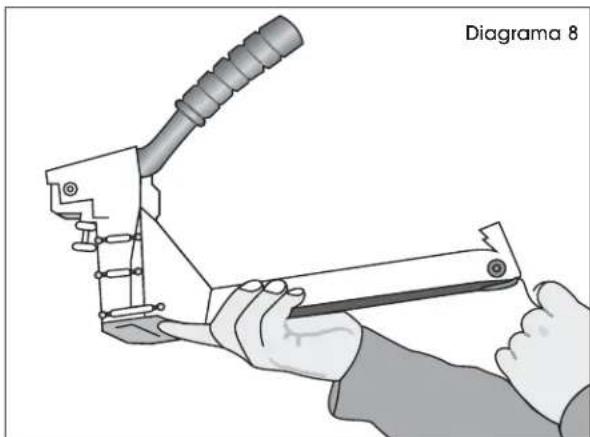

1. Jale el empujador hacia atrás y gírelo en posición de bloqueo. (Vea Diagrama 8)

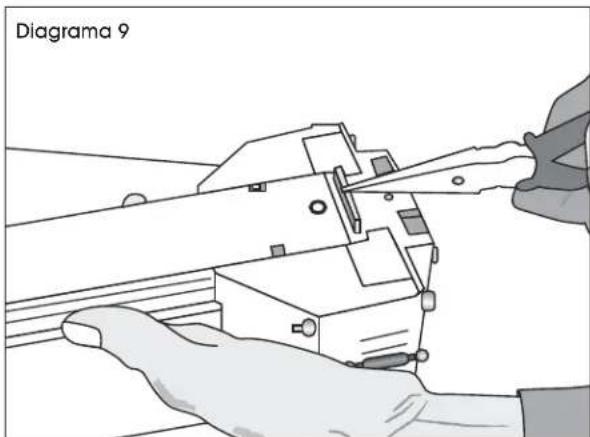

1. Inserte unas pinzas de punta fina o un desarmador para eliminar el atasco. (Vea Diagrama 9)

Diagrama 9

1. Suelte lentamente el empujador de regreso a su posición.

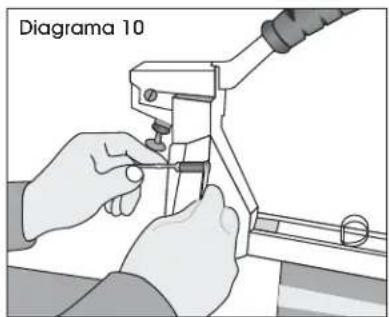

1. Afloje los tornillos y la fuerca con una llave de 8 mm y una llave Allen de 4 mm. (Vea Diagrama 10)

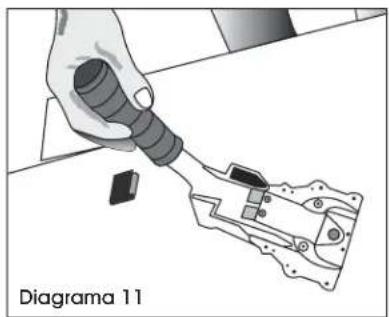

1. Retire el ensamble del cargador. (Vea Diagrama 11)

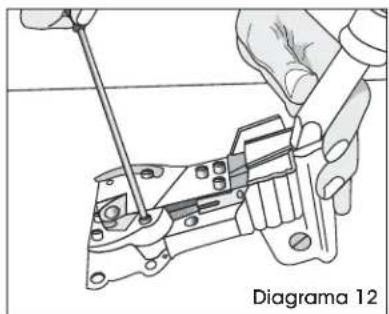

1. Afloje los tornillos con la llave Allen de 3 mm. (Vea Diagrama 12)

1. Cambie los dientes uno a la vez para no ponerlos en el orden inverso.

REMPLAZO DEL IMPULSOR

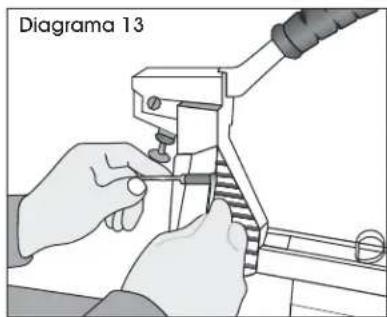

1. Afloje el tornillo y la fuerca con una llave inglesa de 8 mm y una llave Allen de 4 mm. (Vea Diagrama 13)

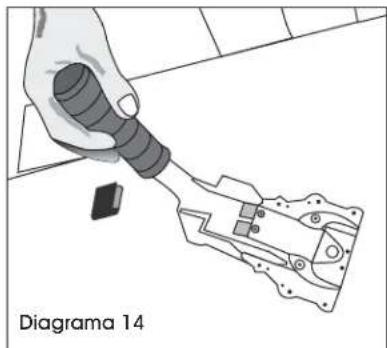

1. Retire el ensamble del cargador. (Vea Diagrama 14)

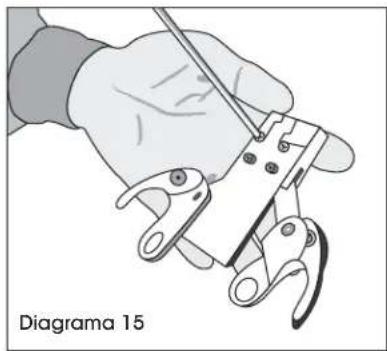

1. Afloje el tornillo de ajuste con una llave Allen de 3 mm para destrabar la varilla de ajuste. (Vea Diagrama 15)

1. Retire del cuerpo el mecanismo de unión y ajuste la varilla de forma simultánea.
2. Afloje los tornillos de pivote con un desarmador plano. Retire el mango y el mecanismo de unión.
3. Retire el perno con resorte con un martillo y una varilla recta de 5 mm.

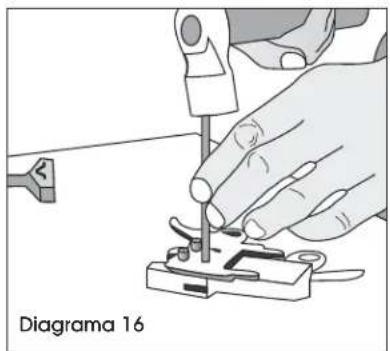

4. Afloje los tornillos con una llave Allen de 3 mm. Retire el perno con resorte con un martillo y una varilla recta de 6 mm. (Vea Diagrama 16)

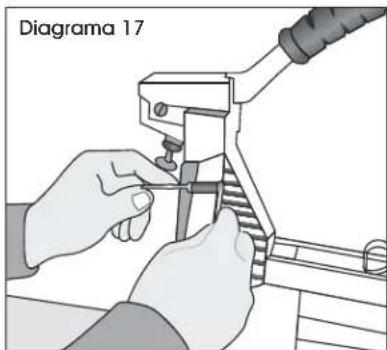

1. Afloje los tornillos y la fuerca con una llave inglesa de 8 mm y una llave Allen de 4 mm. (Vea Diagrama 17)

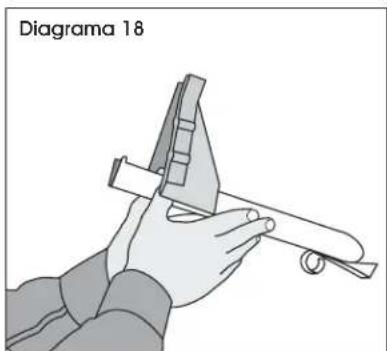

1. Retire el ensamble del cargador. (Vea Diagrama 18)

1. Jale el empujador hasta que se detenga en la varilla, gire el empujador hasta que quede en su posición.
2. Empuje el asiento de cargador de vuelta y retírelo del cargador.

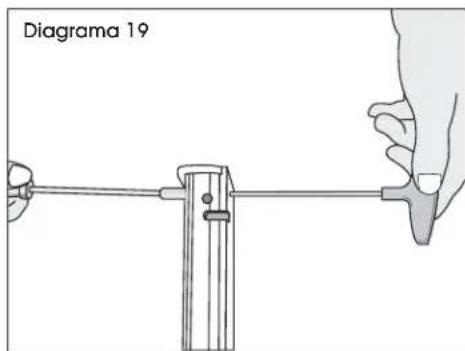

3. Afloje el tornillo y la fuerca con una llave Allen de 2.5 mm y una llave de dado de 7 mm. (Vea Diagrama 19)

Diagrama 19

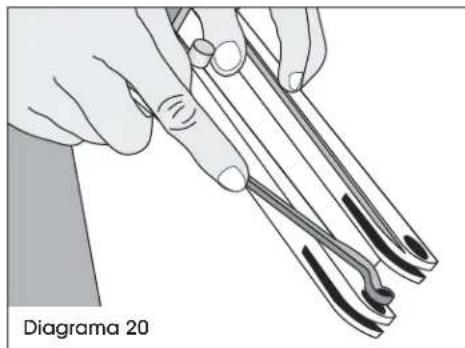

1. Afloje la varilla con una llave poligonal de 6 mm y retire las guías de empuje. Retire el empujador. (Vea Diagrama 20)

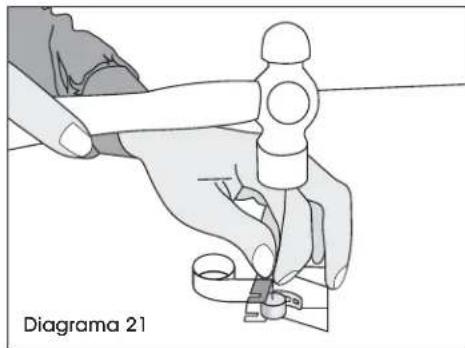

1. Retire el perno con resorte con un martillo y una varilla recta de 4 mm. (Vea Diagrama 21)

SOLUCIÓN DE PROBLEMAS

Deje de usar la engrapadora de inmediato si presenta cualquiera de los siguientes problemas. Podrían ocurrir lesiones personales graves. Todas las reparaciones o reemplazos deben ser realizados solamente por una persona calificada o en un centro de servicios autorizado.

PROBLEMA CAUSA SOLUCIÓN
Atascos excesivos Los dientes de	los tornillos están flojos o las grapas son del tamaño incorrecto.	Apriete los tornillos y revise las grapas.
Remache irregular	Tamaño de la grapa incorrecto.	Verifique el ajuste correcto de la longitud de la pata y el tamaño del remachador.
Grapa sin remache. Los dientes	están flojos o rotos. Revise y reemplace los dientes según sea necesario.
