MANUAL DE USUARIO H-1440 Uline

HERRAMIENTA NECESARIA

Llave Allen de 2.5 mm

800-295-5510

uline.mx

iADVERTENCIAi Lea todas las advertencias e instrucciones para prevenir lesiones a usted y a otros.

• Utilice solo grapas en tiras Kihlberg originales.
• Use protección ocular al utilizar la herramienta. Siempre utilice otro equipo de protección personal según sea necesario, como protección auditiva, cascos, etc.
• Nunca utilice tanques de oxígeno, gas combustible, CO₂, vapor o de alta presión como fuentes de energía para la versión PN de esta herramienta; podría explotar y causar lesiones graves. Utilice solo aire comprimido con presión regulada seco y limpio para impulsar la herramienta.

• Siempre desconecte la herramienta de la fuente de aire y vacíe el cargador al descansar o terminar de trabajar, darle mantenimiento, solucionar problemas o reparar la herramienta. Nunca deje una herramienta cargada sin atender.

• Siempre suponga que la herramienta está cargada. Trate la herramienta como potencialmente peligrosa. Nunca apunte la herramienta hacia usted mismo o alguna otra persona, contenga o no grapas. Retire siempre el dedo del gatillo cuando no esté clavando.

• Siempre verifique la herramienta antes de cada uso.
• Nunca coloque la mano o alguna otra parte del cuerpo debajo de la herramienta.
• Opte por una postura firme y equilibrada al utilizar o manejar la herramienta.
• No modifique la herramienta ni la instale en una plantilla sin la aprobación del fabricante.
• Utilice la engrapadora solo con cartón. Ningún otro uso está permitido sin la aprobación del fabricante.

FUNCIONAMIENTO

FIJAR EL AIRE COMPRIMIDO

¡IPRECAUCIÓN! Asegúrese de que la herramienta no esté apuntando hacia usted o alguna otra persona al conectarla a la línea de aire comprimido.

NOTA: La presión de aire máxima permitida para la herramienta es de 8 bares (116 psi). La presión máxima del suministro de 8.78 bares (127 psi).

Conecte la herramienta al sistema de aire comprimido antes de que la unidad sujetadora esté cargada.

NOTA: La unidad y su manguera se puede equipar con una boquilla de conexión (no incluida) que automáticamente expulsa el aire de la herramienta después de que se haya desconectado.

Asegúrese de que el diámetro interno mínimo de la manguera de aire sea de 10 mm (3/8") y el de la boquilla sea un mínimo de 5 mm (6/32"). Esto evita el funcionamiento incorrecto debido a la caída excesiva de la presión.

PRESIÓN DEL AIRE

Ajuste la presión del aire a la configuración más baja que doble las grapas correctamente.

1. Comience a 5.0 bares (72 psi).
2. Eleve la presión en incrementos de unos 0.5 bares (7 psi) hasta encontrar la presión correcta para el trabajo.

¡PRECAUCIÓN! Nunca exceda los 8 bares (116 psi).

CONTINUACIÓN DE FUNCIONAMIENTO

ALCANCE DE PENETRACIÓN DE LAS GRAPAS

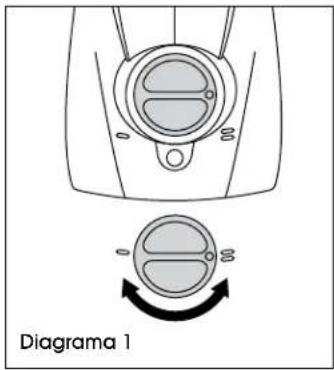

Presione la perilla y gírela a la posición deseada: (Vea Diagrama 1)

• Para engrapado a poca profundidad
  = Paraengrapado profundo

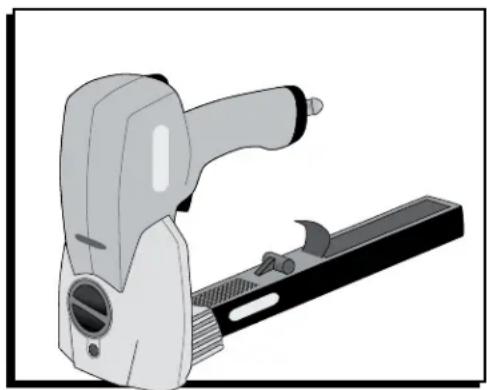

Diagrama 1

LARGO DE LA PATA DE GRAPA

La engrapadora se adapta al uso de grapas de 15 o 18 mm.

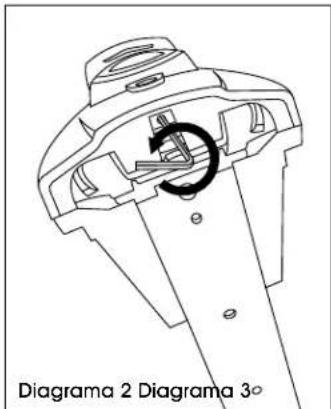

1. Afloje el tornillo de seguridad debajo con la llave Allen de 2.5 mm. (Vea Diagrama 2)

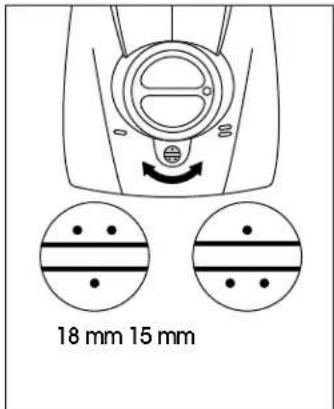

2. Fije el largo de las patas de la grapa deseado. Apriete el tornillo de seguridad. (Vea Diagrama 3)

Diagrama 2 Diagrama 3°

18 mm 15 mm

CERRAR LAS GRAPAS

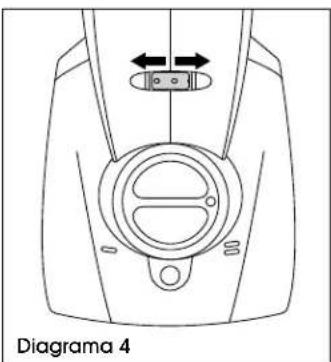

Para un cierre de grapa más ajustado: Gira la tuerca de ajuste a la izquierda. (Vea Diagrama 4)

Para un cierre de grapa más flojo: Gira la tuerca de ajuste a la derecha. (Vea Diagrama 4)

Diagrama 4

CARGAR

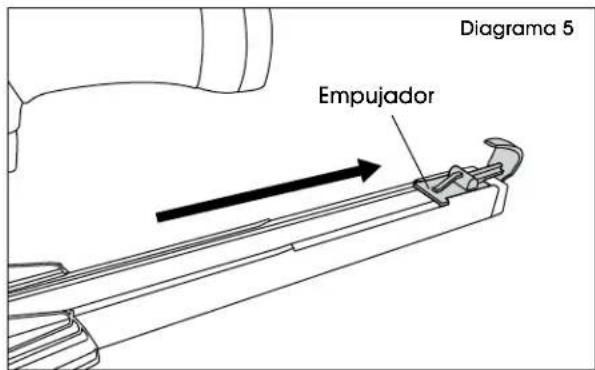

1. Jale y asegure la barra de empuje a la parte posterior del cargador. (Vea Diagrama 5)

Diagrama 5 Empujador

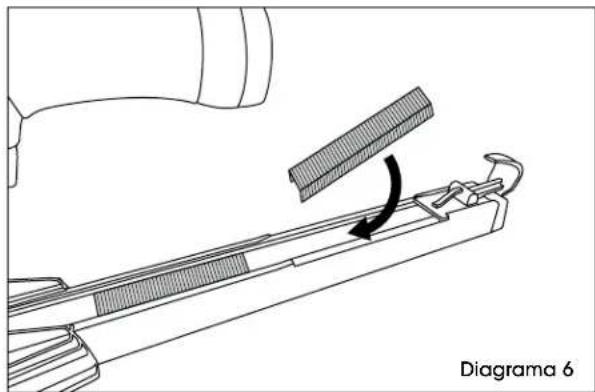

1. Inserte dos barras de grapas en el cargador. (Vea Diagrama 6)

Diagrama 6

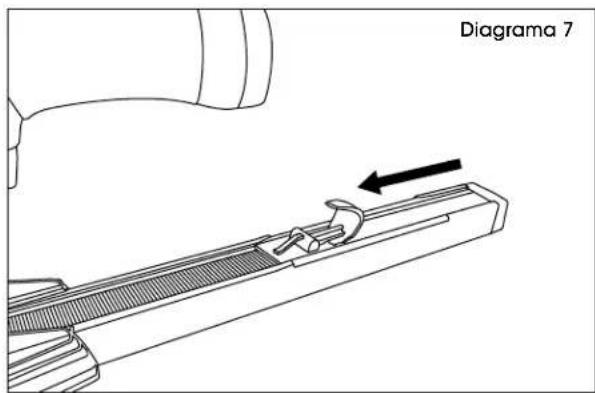

1. Levante el pestillo para liberar la barra de empuje. Mueva la barra de empuje despacio hacia al frente hasta hacer contacto con las grapas del cargador. (Vea Diagrama 7)

Diagrama 7

CONTINUACIÓN DE FUNCIONAMIENTO

ENGRAPAR

1. Coloque la herramienta contra la caja y presione hasta que la superficie quede comprimida.

2. Accione el gatillo.

NOTA: Se despachará una grapa por accionamiento del gatillo.

MANTENIMIENTO

iADVERTENCIA! Siempre desconecte la herramienta del suministro de aire, vacíe el cargador y lea las advertencias de seguridad antes de realizar el mantenimiento.

¡PRECAUCIÓN! No retire ninguna parte para propósitos de limpieza.

Esta herramienta no requiere mantenimiento especial y solo necesita limpieza regular con un agente limpiador no corrosivo.

DIARIO:

Verifique el funcionamiento adecuado de todos los dispositivos de seguridad. Inspeccione lo siguiente con cuidado:

• El gatillo y el yugo de seguridad se mueven libremente sin atascarse.
• Todos los tornillos y tuercas están apretados de manera segura.

LUBRICACIÓN

Utilice una cantidad pequeña de aceite lubricante en la boquilla cada día (aproximadamente 10 gotas una vez a la semana) para asegurar el funcionamiento seguro.

Engrase las partes deslizantes o móviles con grasa multiuso si las limpió o reemplazó.

ELIMINAR OBSTRUCCIONES

En general, no se necesita desarmar ninguna parte para eliminar obstrucciones en la placa de la boquilla.

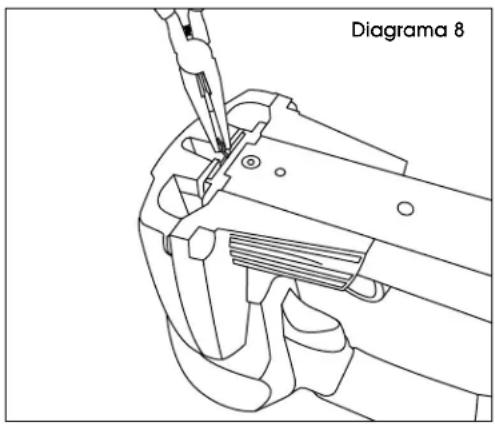

1. Agarre la grapa con un par de pinzas de punta plana en la salida de la placa de la boquilla frontal. (Vea Diagrama 8)
2. Retire la grapa con cuidado con unas pinzas. planas. (Vea Diagrama 8)

Diagrama 8
