MANUAL DE USUARIO H-6440 Uline

Para Español, vea páginas 7-12.

HERRAMIENTAS NECESARIAS

Tornillería para Pedestal

5 Pernos M8 5 Rondanas

Tornillería para Cabezal del Ventilador

1 Perno de 3/8" 1 Tluebero de 1/4"

2 Rondanas de 3/8"

2 Rondanas de 1/4"

1 Tuerca de 3/8"

de 1/4"

1 Cabezal del Ventilador

1 Ojal para Resorte

1 Pedestal1 Base 1 Resorte

SEGURIDAD

¡PRECAUCIÓN! Lea todas las instrucciones cuidadosamente antes de ensamblar, instalar o darle mantenimiento al producto. No seguir las instrucciones podría provocar lesiones personales y/o daños a la propiedad. Utilizar este producto para cualquier otro fin para el cual está destinado o fuera de las especificaciones de funcionamientos en estas instrucciones anulará la garantía y podría causar daños al ventilador y lesiones serias al personal.

iADVERTENCIA! Para reducir riesgos de incendio, descargas eléctricas o lesiones personales:

• No exponga el ventilador al agua o a la lluvia.
• No utilice este ventilador con ningún dispositivo de control de velocidad.
• La corriente debe ajustarse a los requisitos eléctricos del ventilador.

• El cable eléctrico cuenta con un enchufe de tres picos con conexión a tierra y está conectado a un circuito protegido por GFCI (Interruptor de Circuito por Falla a Tierra).

• No modifique el enchufe para retirar el pico de conexión a tierra y nunca use un adaptador de dos picos.

• Reemplace de inmediato los cables eléctricos dañados o desgastados.
• Siempre que sea posible, evite el uso de extensiones. Si debe utilizar una, el cable debe estar listado por UL, ser del tamaño adecuado (clasificación de amperaje) y contar con conexiones a tierra con tres picos.
• Antes de operar este ventilador, verifique si existen partes desgastadas, dañadas o faltantes y reemplácelas o repárelas según sea necesario.

CONTINUACIÓN DE SEGURIDAD

• Desconecte de la electricidad antes de darle mantenimiento.
• Este ventilador está diseñado para uso general únicamente. No lo use cerca de materiales o vapores peligrosos o explosivos.
• Nunca introduzca los dedos u otros objetos a través de los protectores cuando el ventilador esté funcionando.
• Nunca utilice el ventilador sin los protectores en su lugar.
• Desconecte el ventilador antes de moverlo de lugar.
• Todas las etiquetas de advertencia y precaución se deben mantener en buen estado y reemplazarse si no son claramente legibles.
• Lea con atención todos los mensajes de seguridad en estas instrucciones y en las etiquetas de seguridad del equipo.
• Siga las precauciones y prácticas de funcionamiento seguro recomendadas.
• Algunos ventiladores tienen protectores que no cumplen con OSHA. Estas unidades están diseñadas para ser intrínsecamente seguras; sin embargo, nunca permita que los niños se acerquen al ventilador cuando esté en funcionamiento. Se recomienda que estos ventiladores se instalen a más de 2.1 m (7') del suelo.
• Se debe colocar en un área que permita un flujo de aire adecuado alrededor del ventilador.
• No permitir el flujo de aire al ventilador podría ocasionar que el motor se sobrecalliente y la unidad se apague.
• El motor del ventilador cuenta con protección térmica y se apagará si se sobrecalienta. Apague la unidad y permita que el motor se enfríe antes de reiniciarla.
• Antes de cada uso revise el ventilador en busca de piezas sueltas o dañadas. Verifique si el cable eléctrico está deteriorado. Nunca use el ventilador si las rejillas de protección no están fijas.

• Opere solo con corriente de 120 voltios, 60 Hz (ciclo) y un circuito de al menos 15 amperios.

• Si lo conecta a una extensión eléctrica, use una de calibre 14 AWG, listada por UL y con entradas para un enchufe de 3 polos con conexión a tierra del ventilador y un enchufe de 3 polos para la corriente. Si la extensión es de más de 15 m (50'), comuníquese con el fabricante para saber más acerca de la clasificación AWG. Mantenga siempre el cable y la extensión alejados del calor, aceite y bordes filosos. Revise periódicamente los cables y cámbielos si están dañados.

• Está diseñado solo para ventilación general. No use este producto para extraer materiales y vapores peligrosos o explosivos. Nunca emplee el ventilador en espacios donde haya productos como gasolina, solventes, diluyentes de pintura, partículas de polvo, combustibles volátiles o transportados por el aire o cualquier químico desconocido.

ALTO

iADVERTENCIA! Para reducir el riesgo de incendio, descarga eléctrica o daños a terceros, solo use repuestos que el fabricante recomiende (p. ej., partes creadas en casa con una impresora 3D).

• Para disminuir el riesgo de descarga eléctrica y daños a terceros, no lo use en una ventana.
• No mueva el ventilador cuando esté encendido; podría dañar las aspas.
• Para protegerse de descargas eléctricas al operarlo, no permita que el ventilador entre en contacto con otros objetos conectados a tierra como tuberías, radiadores, etc. Existe un riesgo de incendio, descarga eléctrica o lesiones personales al dar servicio o en el cuidado de la unidad. Desenchufe el ventilador antes del mantenimiento.

!

¡PRECAUCIÓN! Dispositivo de funcionamiento automático. Para reducir el riesgo de lesiones, desconéctelo de la corriente eléctrica antes de darle mantenimiento.

ADVERTENCIA: Este producto lo puede exponer a químicos, incluyendo el plomo y sus compuestos, que son reconocidos por el estado de California como causantes de cáncer, defectos de gestación u otros daños reproductivos. Para mayor información, visite www.P65Warnings.ca.gov (EUA).

ENSAMBLE

ENSAMBLE DEL PEDESTAL

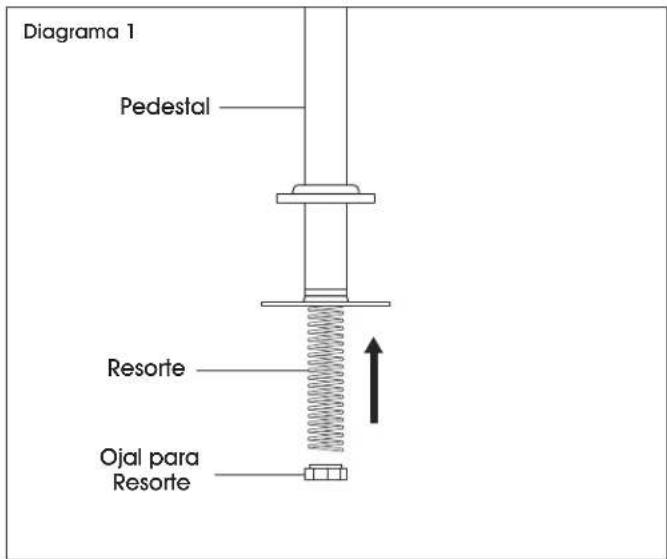

1. Inserte el resorte y el ojal para resorte en la parte inferior del pedestal. (Vea Diagrama 1)

Diagrama 1 Pedestal Resorte Ojal para Resorte

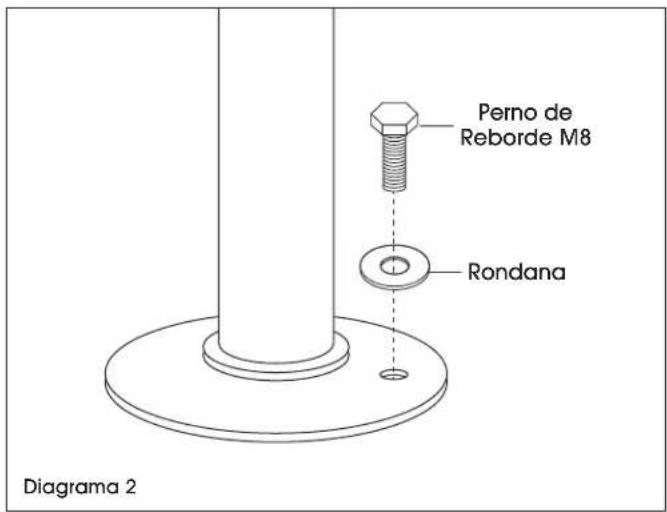

1. Alinee los cinco orificios de la parte inferior del pedestal con el centro de la base del pedestal. Inserte cinco pernos de reborde M8 a través de la base del pedestal. Asegure usando la llave de dado y el dado de 10 mm. (Vea Diagrama 2)

Perno de Reborde M8 Rondana Diagrama 2

INSTALAR EL VENTILADOR

1. Debe instalar el ventilador de modo que el mecanismo oscilante (base oscilante, brazo de vinculación, etc.) quede orientado hacia abajo.

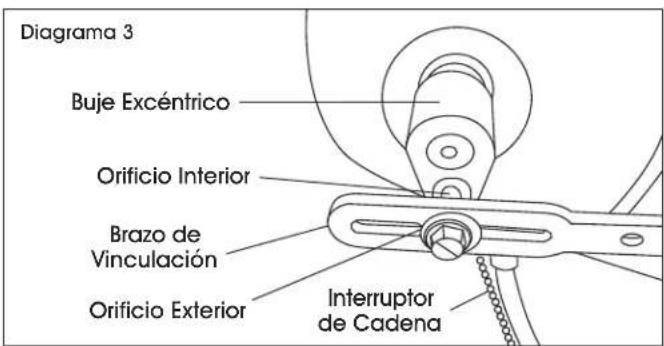

2. Configure el giro a 90° o 45° asegurando el brazo de vinculación al buje excéntrico usando el orificio roscado adecuado. El ventilador se envía ensamblado de fábrica para un ángulo de 90°. Para cambiar el giro a 45°, retire el perno del orificio roscado exterior y vuelva a fijarlo usando el orificio roscado interior. (Vea Diagrama 3)

Diagrama 3 Buje Excéntrico Orificio Interior Brazo de Vinculación Orificio Exterior Interruptor de Cadena

NOTA: El perno de conexión y los orificios roscados cuentan con roscas izquierdas.

1. Asegúrese de que nada límite u obstruya el rango completo de oscilación.
2. Perilla del Transmisor Oscilador: Jale la perilla hacia arriba para desactivar el transmisor. Jale la perilla hacia abajo para activar el transmisor.
3. Jale el interruptor de cadena para encender el motor del ventilador. La secuencia para el interruptor de cadena de dos velocidades es la siguiente:

a. Apagado
b. Encendido (velocidad baja)
c. Apagado
d. Encendido (velocidad alta)

CONTINUACIÓN DE INSTALACIÓN

FIJAR EL VENTILADOR AL PEDESTAL

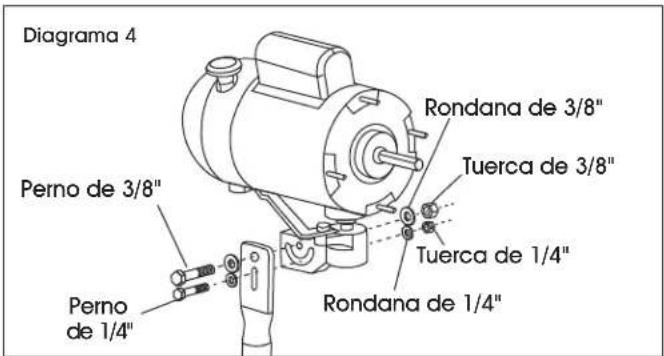

1. Posicione el soporte de instalación del cabezal del ventilador al lado de la base del pedestal.
2. Inserte el perno de 3/8" y la rondana de 3/8" a través del orificio superior de la base del pedestal y el orificio central del soporte de instalación para el cabezal del ventilador. Luego inserte la rondana de 3/8" y la fuerca de 3/8" y asegure utilizando una llave de dado y un dado de 9/16". (Vea Diagrama 4)
3. Inserte el perno de 1/4" y la rondana de 1/4" a través de la ranura de la base del pedestal y el soporte de instalación para el cabezal del ventilador. Luego inserte una rondana de 1/4" y una fuerca de 1/4" y asegure utilizando una llave de dado y un dado de 7/16". (Vea Diagrama 4)

¡PRECAUCIÓN! Las tuercas podrían aflojarse con el tiempo. Es importante verificar y apretar los sujetadores frecuentemente.

¡PRECAUCIÓN! Inspeccione los soportes y sujetadores frecuentemente en busca de corrosión. Reemplace los sujetadores o partes oxidados.

Diagrama 4 Perno de 3/8" Perno de 1/4" Rondana de 3/8" Tuerca de 3/8" Tuerca de 1/4" Rondana de 1/4"

REEMPLAZAR EL INTERRUPTOR DE CADENA

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Llave de 3/8"

Llave Inglesa

Cortadora de Cables

PARTES

1 Interruptor de 3 Puertos Eléctricos de Cadena

1 Extensión de Cadena con Cordón

1 Tornillo Moleteado

1 Tuerca para Cables

INSTRUCCIONES

RETIRAR EL INTERRUPTOR DEFECTUOSO DE CADENA

1. Desconecte el ventilador de la corriente.
2. Retire el tornillo de cruz de la parte posterior de la cubierta del motor.
3. Retire el tornillo de cruz de la perilla de oscilación encendido/apagado.
4. Desconecte el brazo oscilador del engranaje con una llave de 3/8".

NOTA: El perno tiene rosca invertida.

1. Retire la parte posterior de la cubierta del motor para exponer el interruptor y los cables.
2. Use una llave ajustable para retirar la tuerca en la perilla moleteada del interruptor de cadena. Guarde la tuerca, la perilla moleteada atornillable y la rondana de bloqueo ya que se utilizarán para instalar el nuevo interruptor.
3. Retire el interruptor defectuoso de cadena de la cubierta del motor.
4. Corte los cables existentes conectados al interruptor de cadena defectuoso lo más cerca del interruptor con unas pinzas corta alambre. Esto asegura que los alambres sean lo suficientemente largos para conectar el interruptor nuevo.

CONECTAR EL INTERRUPTOR NUEVO DE CADENA

1. Retire cerca de 1/4" del aislante de los extremos de los cables para una conexión limpia del interruptor nuevo.

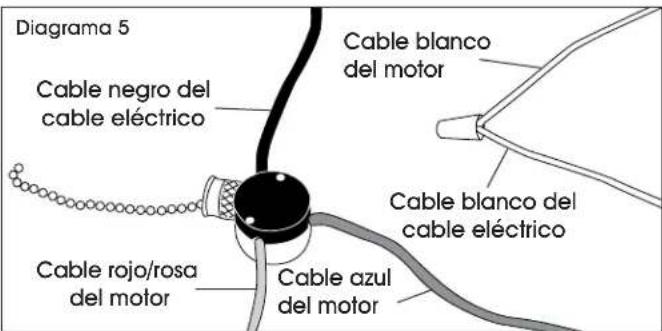

2. Conecte juntos el cable blanco del motor y el cable blanco del cable eléctrico con una fuerca para cables. Si el motor actual ya tiene los cables blancos conectados, omita este paso y deje los cables blancos conectados. (Vea Diagrama 5)

Diagrama 5 Cable negro del cable eléctrico Cable blanco del motor Cable blanco del cable eléctrico Cable rojo/rosa del motor Cable azul del motor

1. Coloque el cable azul del motor dentro del puerto número uno (alta velocidad). Debe asegurarse en su lugar.
2. Coloque el cable rojo/rosa del motor dentro del puerto número dos (baja velocidad). Debe asegurarse en su lugar.
3. Coloque el cable negro del cable eléctrico al puerto "L" (línea). Debe asegurarse en su lugar.
4. Arme de nuevo el ventilador invirtiendo los pasos 1-8 de las instrucciones de desmontaje.

MANTENIMIENTO

iADVERTENCIA! Desconecte de la electricidad antes de limpiar o dar mantenimiento al ventilador para evitar lesiones serias o la muerte.

• Polvo o residuos en exceso podrían causar el sobrecalentamiento y reducir el rendimiento del ventilador.

• Mantenga los protectores, motor y aspas limpias aspirando o limpiando con una tela húmeda.

• No utilice químicos o limpiadores agresivos para limpiar ninguna parte del ventilador.

• Lavar la unidad con hidrolavadora anulará la garantía.
• Los baleros del motor sellados están lubricados previamente y no requieren mantenimiento.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
El ventilador no funciona.	Ventilador desconectado.El fusible está quemado o se botó el cortacircuitos.Interruptor de encendido y apagado defectuoso.Motor defectuoso.Las aspas del ventilador hacen contacto con la cubierta.	Verifique la conexión del cable.Reemplace el fusible o reinicie el cortacircuitos.Repare o reemplace el interruptor.Repare o reemplace el motor.Vuelva a alinear las aspas del ventilador en la cubierta.
Flujo de aire insuficiente.	Protectores excesivamente sucios.Aspas y motor excesivamente sucios.	Limpie los protectores de entrada y salida.Limpie las aspas y el motor.
Ruido excesivo.	Las aspas del ventilador hacen contacto con la cubierta.Baleros del motor defectuosos.Protectores flojos.	Vuelva a alinear las aspas del ventilador en la cubierta.Repare o reemplace el motor.Apriete los sujetadores de los protectores.
Vibración excesiva.	Aspas del ventilador dañadas.El eje del motor está doblado.Motor flojo.	Reemplace las aspas del ventilador.Repare o reemplace el motor.Vuelva a alinear si fuera necesario y apriete los sujetadores.
La unidad no logra oscilar.	El brazo de ventilación no está asegurado de manera adecuada.Ensamble del engranaje defectuoso.	Consulte el Paso 2 bajo la sección Instalar el Ventilador. (Página 8)Reemplace la caja de engranaje.
