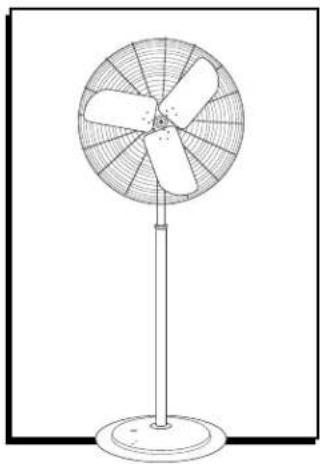

MANUAL DE USUARIO H-1408 Uline

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Llave de Dado de 10 mm Llave de Dado de 11 mm Llave de Dado de 19 mm

1 Cabezal de Ventilador

1 Base

1 Pedestal Superior

2 Cinchos

1 Pedestal Inferior

1 Perno de 19 mm

1 Tuerca de 19 mm

1 Rondana de Seguridad de 19 mm

1 Perno de 11 mm

1 Tuerca de 11 mm

1 Rondana de Seguridad de 11 mm

5 Pernos de 10 mm

1 Rondana de 11 mm

2 Tornillos de 6-32 x 1/4"

SEGURIDAD

¡ADVERTENCIA! Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con ningún control de velocidad de estado sólido. Enchufe la unidad en un tomacorriente con la clasificación adecuada.

iADVERTENCIA! Para reducir el riesgo de incendio, descarga eléctrica o daños a terceros: No utilice partes de reemplazo que no hayan sido recomendadas por el fabricante (p. ej., partes hechas en casa con una impresora 3D).

• Desenchufe siempre la unidad para limpiarla. Utilice un trapo húmedo y una solución detergente suave.
• Desenchufe siempre cuando no esté en uso.

• Desenchufe siempre el ventilador al transportario de una ubicación a otra.

• No permita que la unidad se moje o humedezca.

• No añada aceite. El motor se encuentra permanentemente lubricado.
• No inserte objetos en las aspas a través de los protectores.
• No opere ningún ventilador con un cable o enchufe dañado. Deseche el ventilador o regréselo a una instalación de servicio autorizada para examinación y/o reparaciones.
• No coloque el cable debajo de alfombras.
• No cubra el cable con tapetes, alfombras o cubiertas similares.
• No coloque el cable debajo de muebles o aparatos. Coloque el cable lejos del área de tráfico y en donde nadie tropiece con él.

ENSAMBLE

1. Retire los dos tornillos de 6-32 x 1/4" fijados al collar del pedestal superior. Inserte el pedestal superior en la abertura del pedestal inferior y alinee los orificios para tornillos. Reinserte los tornillos usando un desarmador de cruz para asegurar el pedestal superior al inferior. (Vea Diagrama 1)

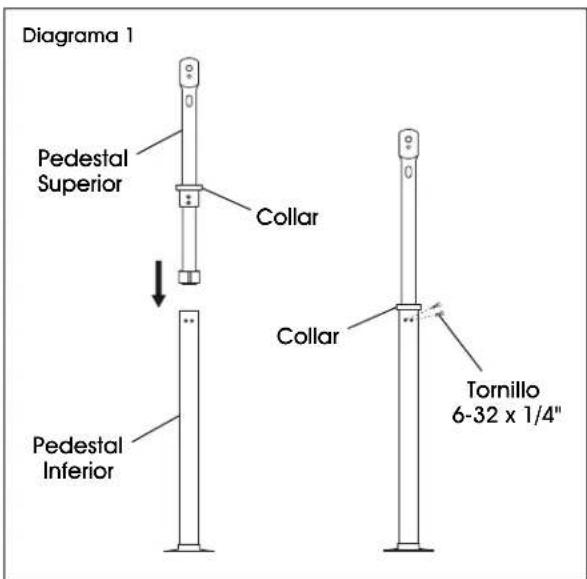

Diagrama 1 Pedestal Superior Collar Pedestal Inferior Collar Tornillo 6-32 x 1/4"

1. Retire los cinco pernos de 10 mm fijados a la base usando una llave de dado de 10 mm. Use los mismos pernos para fijar el pedestal ensamblado a la base. Apriete con la llave de dado de 10 mm. (Vea Diagrama 2)

NOTA: No utilice un taladro. Esto podría dañar los pernos.

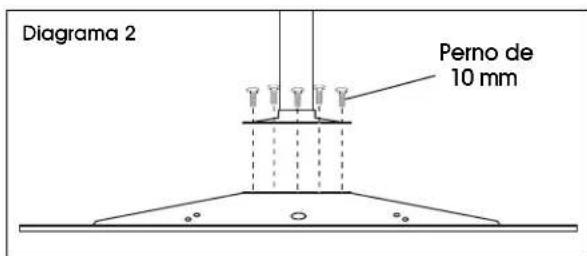

Diagrama 2 Perno de 10 mm

1. Alinee el cabezal del ventilador con los orificios de instalación en el pedestal ensamblado. Use el perno de 19 mm, rondana de seguridad y tuerca para asegurarlo a través del orificio superior. Use el perno de 11 mm, rondana, rondana de seguridad y tuerca para asegurarlo a través de la ranura inferior en forma de medialuna. Apriete con las llaves de dado de 19 mm y 11 mm. (Vea Diagrama 3)

2. Asegure el cable eléctrico desde el motor hasta la parte inferior del pedestal utilizando dos cinchos. (Vea Diagrama 3)

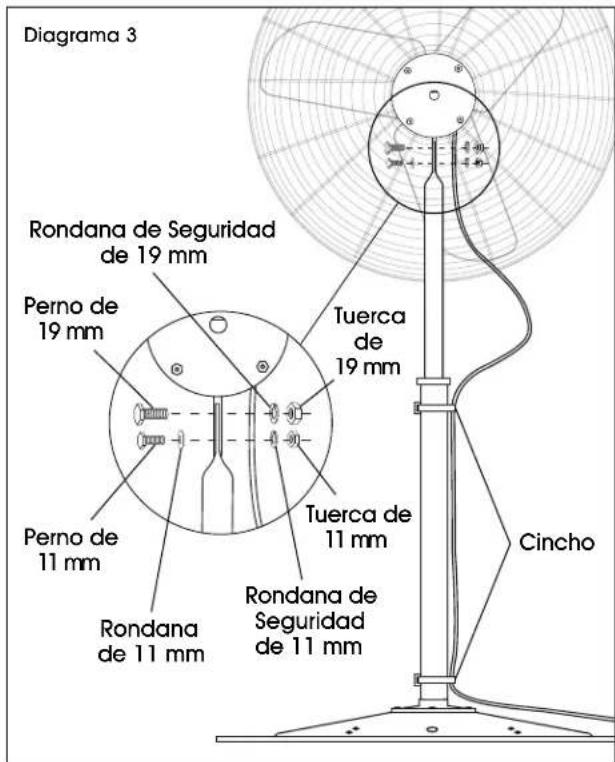

Diagrama 3 Rondana de Seguridad de 19 mm Perno de 19 mm Tuerca de 19 mm Perno de 11 mm Tuerca de 11 mm Rondana de 11 mm Rondana de Seguridad de 11 mm Cincho

FUNCIONAMIENTO

OSCILANTE (PARA H-1407, H-1408)

Empuje el botón de osilación hacia arriba para que el ventilador deje de girar y sáquelo para que vuelva a moverse. (Vea Diagrama 4)

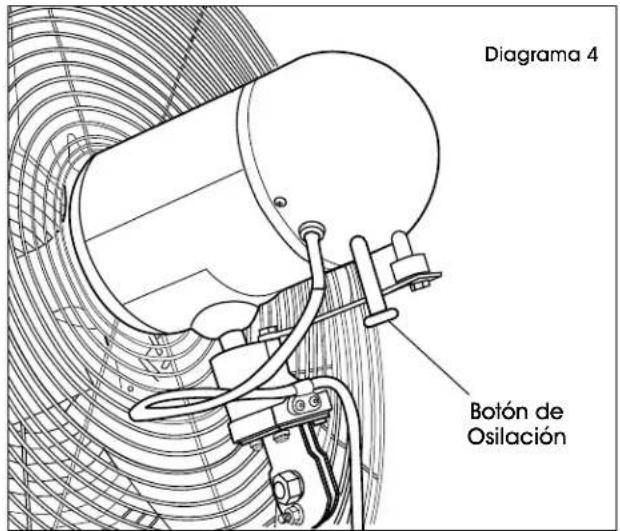

Diagrama 4 Botón de Osilación
