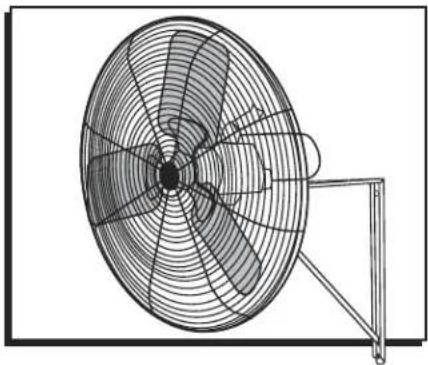

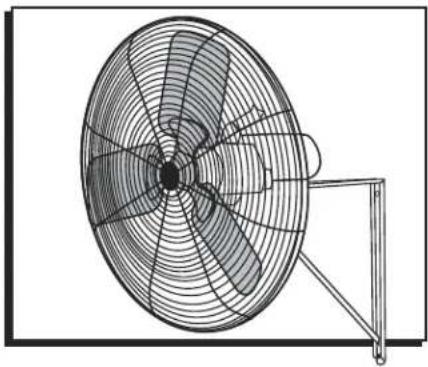

MANUAL DE USUARIO H-7098 Uline

Para Español, vea páginas 6-10.

HERMIENTAS NECESARIAS

800-295-5510

uline.mx

Tornillería de Instalación en Pared 1 Cabezal del Ventilador 1 Soporte de Pared 1 Yugo de Soporte 1 Perno de Cabeza Redonda de 3/8" 1 Tuerca Nyloc de 3/8" 1 Rondana de 7/16" Tornillería para Cabezal del Ventilador 1 Perno de 3/8" 1 Tuerca de 3/8" 2 Rondanas de 3/8" 1 Perno de 1/4" 1 Tuerca de 1/4" 2 Rondanas de 1/4"

SEGURIDAD

¡PRECAUCIÓN! Lea con atención todas las instrucciones antes de intentar ensamblar, instalar o darle mantenimiento al producto. No cumplir con las instrucciones podría resultar en lesiones personales y/o daños a la propiedad. Utilizar este producto para cualquier otro fin para el cual está destinado o fuera de las especificaciones de funcionamiento en estas instrucciones anulará la garantía y podría causar daños al ventilador y lesiones serias al personal.

iADVERTENCIA! Para reducir riesgos de incendio, descargas eléctricas o lesiones personales:

• No exponga el ventilador al agua o a la lluvia.
• No utilice este ventilador con ningún dispositivo de control de velocidad.
• La fuente de alimentación debe ajustarse a los requisitos eléctricos del ventilador.
• El cable eléctrico cuenta con un enchufe de tres picos con conexión a tierra conectado a un circuito protegido por GFCI (Interruptor de Circuito por Falla a Tierra).

• No altere el enchufe para remover el pico de conexión a tierra y nunca use un adaptador de dos picos.

• Reemplace de inmediato los cables eléctricos dañados o gastados.

• Siempre que sea posible, evite el uso de extensiones. Si debe utilizar una, el cable debe estar listado por UL, ser del tamaño adecuado (clasificación de amperaje) y contar con conexiones a tierra con tres picos.
• Antes de utilizar este ventilador, verifique si faltan partes o están dañadas y reemplace o repare según sea necesario.
• Desconecte de la fuente de alimentación antes de darle servicio.
• Este ventilador está diseñado para uso general únicamente. No lo use cerca de materiales o vapores peligrosos o explosivos.
• Nunca inserte los dedos u otro objetos a través de los protectores cuando el ventilador esté funcionando.
• Nunca utilice el ventilador sin los protectores en su lugar.
• Desconecte el ventilador antes de moverlo de lugar.
• Todas las etiquetas de advertencia y precaución se deben mantener en buen estado y reemplazarse si no son claramente legibles.

SAFETY CONTINUED

• Lea con atención todos los mensajes de seguridad en estas instrucciones y en las etiquetas de seguridad del equipo.
• Siga las precauciones y prácticas de funcionamiento seguro recomendadas.
• Algunos ventiladores tienen protectores que no cumplen con OSHA. Estas unidades están diseñadas para ser intrínsecamente seguras; sin embargo, nunca permita que los niños se acerquen al ventilador cuando esté en funcionamiento. Se recomienda que estos ventiladores se instalen a más de 2.1 m (7') del suelo.
• Se debe colocar en un área que permita un flujo de aire adecuado alrededor del ventilador.
• No permitir el flujo de aire al ventilador podría ocasionar que el motor se sobrecaliente y la unidad se apague.
• El motor del ventilador cuenta con protección térmica y se apagará si se sobrecalienta. Apague la unidad y permita que el motor se enfríe antes de reiniciarla.
• Antes de cada uso revise el ventilador en busca de piezas sueltas o dañadas. Verifique si el cable eléctrico está deteriorado. Nunca use el ventilador si las rejillas de protección no están fijas.
• Opere solo con corriente de 120 voltios, 60 Hz (ciclo) y un circuito de al menos 15 amperios.
• Si lo conecta a una extensión eléctrica, use una de calibre 14 AWG, listada por UL y con entradas para un enchufe de 3 polos con conexión a tierra del ventilador y un enchufe de 3 polos para la corriente. Si la extensión es de más de 15 m (50'), comuníquese con el fabricante para saber más acerca de la clasificación AWG. Mantenga siempre el cable y la extensión alejados del calor, aceite y bordes filosos. Revise periódicamente los cables y cámbielos si están dañados.

- Está diseñado solo para ventilación general. No use este producto para extraer materiales y vapores peligrosos o explosivos. Nunca emplee el ventilador en espacios donde haya productos como gasolina, solventes, diluyentes de pintura, partículas de polvo, combustibles volátiles o transportados por el aire o cualquier químico desconocido.

iADVERTENCIA! Para reducir el riesgo de incendio, descarga eléctrica o daños a terceros, solo use repuestos que el fabricante recomiende (p. ej., partes creadas en casa con una impresora 3D).

• Para disminuir el riesgo de descarga eléctrica y daños a terceros, no lo use en una ventana.
• No mueva el ventilador cuando esté encendido; podría dañar las aspas.
• Para protegerse de descargas eléctricas al operarlo, no permita que el ventilador entre en contacto con otros objetos conectados a tierra como tuberías, radiadores, etc. Existe un riesgo de incendio, descarga eléctrica o lesiones personales al dar servicio o en el cuidado de la unidad. Desenchufe el ventilador antes del mantenimiento.

¡PRECAUCIÓN! Dispositivo de funcionamiento automático. Para reducir el riesgo de lesiones, desconéctelo de la corriente eléctrica antes de darle mantenimiento.

ADVERTENCIA: Este producto lo puede exponer a químicos, incluyendo el plomo y sus compuestos, que son reconocidos por el estado de California como causantes de cáncer, defectos de gestación u otros daños reproductivos. Para mayor información, visite www.P65Warnings.ca.gov (EUA).

INSTRUCCIONES

ENSAMBLE DEL SOPORTE DE PARED

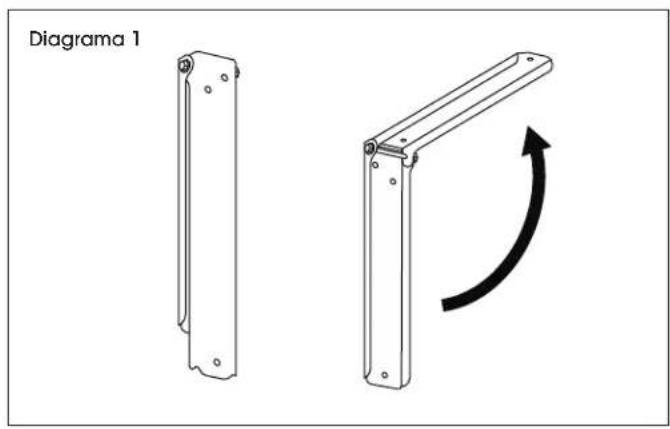

1. Desdoble los soportes preensamblados. Revise el perno de la bisagra para asegurarse de que la rosca sobresalga atravesando la tuerca nyloc. Apriete la tuerca si es necesario. (Vea Diagrama 1)

Diagrama 1

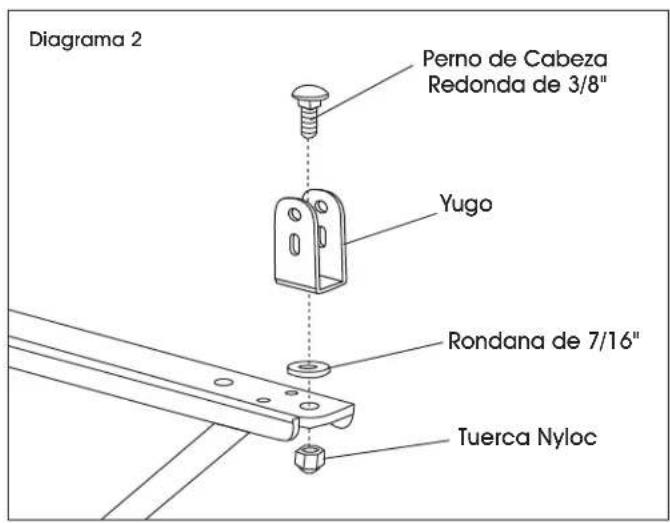

1. Inserte el perno de cabeza redonda de 3/8" a través del yugo de soporte y el orificio superior del soporte de pared. Después, introduzca la rondana de 7/16" y la fuerca nyloc de 3/8". Apriete con una llave de 9/16". (Vea Diagrama 2)

NOTA: El soporte de pared debe orientarse con la pata de instalación y el soporte diagonal hacia abajo. (Vea Diagrama 2)

Diagrama 2 Perno de Cabeza Redonda de 3/8" Yugo Rondana de 7/16" Tuerca Nyloc

INSTALAR EL VENTILADOR

1. Debe instalar el ventilador de modo que el mecanismo oscilante (base oscilante, brazo de vinculación, etc.) quede hacia abajo.
2. Configure el giro a 90° o 45° asegurando el brazo de vinculación al buje excéntrico usando el orificio roscado adecuado. El ventilador se envía ensamblado en fábrica para 90°. Para cambiar el giro a 45°, retire el perno del orificio roscado exterior y vuelva a fijarlo usando el orificio roscado interior. (Vea Diagrama 3)

NOTA: El perno de conexión y los orificios roscados cuentan con roscas izquierdas.

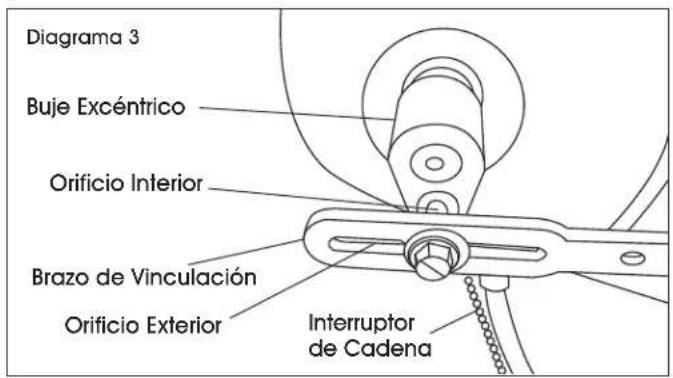

Diagrama 3 Buje Excéntrico Orificio Interior Brazo de Vinculación Orificio Exterior Interruptor de Cadena

1. Asegúrese de que nada límite u obstruya el rango completo de oscilación.
2. Perilla del Transmisor Oscilador: Jale la perilla hacia arriba para desactivar el transmisor. Jale la perilla hacia abajo para activar el transmisor.
3. Jale el interruptor de la cadena para encender el motor del ventilador. La secuencia para el interruptor de la cadena de dos velocidad es la siguiente:

a. Apagado
b. Encendido (velocidad baja)
c. Apagado
d. Encendido (velocidad alta)

CONTINUACIÓN DE INSTRUCCIONES

INSTALAR EL VENTILADOR EN EL SOPORTE DE PARED

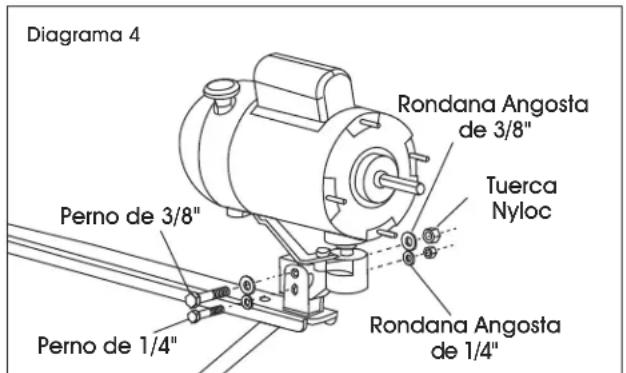

1. Instale el perno de 3/8" a través del orificio central de la base oscilante y asegúrelo con rondanas angostas de 3/8" y una fuerca nyloc. (Vea Diagrama 4)
2. Instale el perno de 1/4" a través de la ranura y asegúrelo con rondanas angostas de 1/4" y una fuerca nyloc. Ajuste el ventilador al ángulo deseado y apriete toda la tornillería de instalación con seguridad. (Vea Diagrama 4)

Diagrama 4 Rondana Angosta de 3/8" Tuerca Nyloc Perno de 3/8" Rondana Angosta de 1/4" Perno de 1/4"

NOTA: El Diagrama 5 muestra el motor sin el cabezal del ventilador. El producto vendrá con el motor instalado al cabezal del ventilador.

NOTA: Los modelos de 36" deben instalarse de modo que el aspa del ventilador quede perpendicular al suelo.

¡PRECAUCIÓN! Las tuercas podrían aflojarse con el tiempo. Es importante verificar y apretar los sujetadores frecuentemente.

¡PRECAUCIÓN! Inspeccione los montajes y sujetadores frecuentemente si hay corrosión. Reemplace los sujetadores o partes corroídas.

CABLE DE SEGURIDAD

Debe instalar un cable de soporte secundario (no incluido) siempre que el ventilador se instale en lo alto para seguridad adicional.

NOTA: El cable de seguridad debe dar vuelta a los alambres de diámetro grande de los protectores frontales y posteriores.

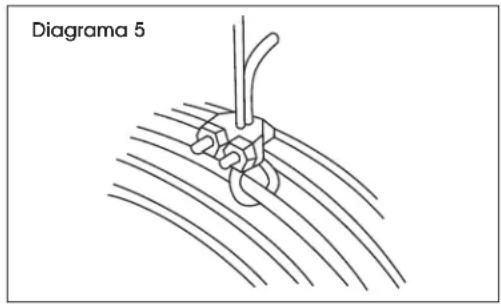

El otro extremo del cable de seguridad debe fijarse con seguridad a una viga, soporte o vigueta de edificio cerca del ventilador. Elimine toda la flojedad necesaria en el cable. (Vea Diagrama 5)

Diagrama 5

MAINTENAMIENTO

iADVERTENCIA! Desconecte la corriente antes de limpiar o dar mantenimiento al ventilador para evitar lesiones serias o la muerte.

• Polvo o residuos en exceso podrían causar sobrecalentamiento y reducir el rendimiento del ventilador.

• Mantenga los protectores, motor y aspas limpias pasándoles la aspiradora y o una tela húmeda.

• No utilice químicos o limpiadores fuertes para limpiar ninguna parte de este ventilador.

• Lavar la unidad con hidrolavadora anulará la garantía.
• Los baleros de motor fueron lubricados previamente y no requieren mantenimiento.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
El ventilador no funciona.	La unidad no está conectada.Fusible fundido o se disparó el cortacircuito.Interruptor de encendido y apagado defectuoso.Motor defectuoso.El aspa de ventilador hace contacto con la carcasa.	Verifique la conexión de cable.Reemplace el fusible o reinicie el cortacircuito.Repare o reemplace el interruptor.Repare o reemplace el motor.Vuelva a alinear el aspa de ventilador en la cubierta del ventilador.
Flujo de aire insuficiente.	Protectores excesivamente sucios.Aspa y motor excesivamente sucios.	Limpie los protectores de entrada y salida.Limpie el aspa y el motor.
Ruido excesivo.	El aspa de ventilador hace contacto con la cubierta.Baleros de motor defectuosos.Protectores flojos.	Vuelva a alinear el aspa de ventilador en la carcasa del ventilador.Repare o reemplace el motor.Apriete los sujetadores de los protectores.
Vibración excesiva.	Aspa de ventilador dañado.El eje de motor está doblado.Motor flojo.	Reemplace el aspa de ventilador.Repare o reemplace el motor.Vuelva a alinear si fuera necesario y apriete los sujetadores.
La unidad no logra oscilar.	El brazo de ventilación no está asegurado de manera adecuada.Ensamble de engranaje defectuoso.	Vea el Paso 2 bajo Instalar el Ventilador.(Página 6)Reemplace la caja de engranaje.
