MANUAL DE USUARIO H-7096 Uline

Para Español, vea páginas 6-10.

HERMIENTAS NECESARIAS

(2) Llaves de 7/16"
(2) Llaves de 9/16"

800-295-5510

uline.mx

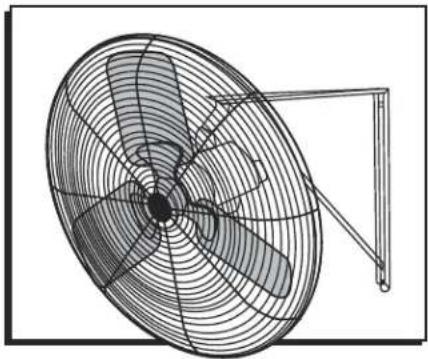

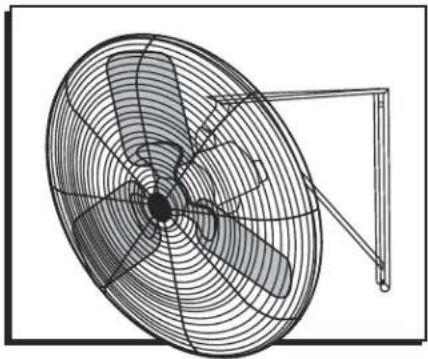

1 Cabezal del Ventilador

Tornillería de Instalación en Pared Tornillería para Cabezal del Ventilador

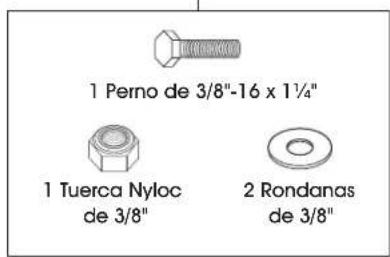

1 Perno de 3/8"-16 x 1¼" 1 Tuerca Nyloc de 3/8" 2 Rondanas de 3/8"

1 Perno de 3/8" 2 Rondanas de 3/8" 1 Perno de 1/4" 1 Tuerca de 1/4" 2 Rondanas de 1/4"

SEGURIDAD

¡PRECAUCIÓN! Lea todas las instrucciones cuidadosamente antes de intentar ensamblar, instalar o darle mantenimiento al producto. No cumplir con las instrucciones podría resultar en lesiones personales y/o daños a la propiedad. Utilizar este producto para cualquier otro fin para el cual está destinado o fuera de las especificaciones de funcionamiento en estas instrucciones anulará la garantía y podría causar daños al ventilador y lesiones serias al personal.

iADVERTENCIA! Para reducir riesgos de incendio, descargas eléctricas o lesiones personales:

• Este ventilador está diseñado para uso general únicamente. No use cerca de materiales o vapores peligrosos o explosivos.
• Antes de utilizar este ventilador, verifique si faltan partes o están dañadas y reemplace o repare según sea necesario.
• Desconecte de la corriente antes de darle mantenimiento.

• Nunca inserte los dedos u otros objetos a través de los protectores cuando el ventilador esté funcionando.

• Nunca utilice el ventilador sin los protectores en su lugar.

• Ciertos ventiladores cuentan con protectores que no cumplen con OSHA. Estas unidades están diseñadas para ser intrínsecamente seguras; sin embargo, nunca permitan que los niños se acerquen al ventilador cuando esté en funcionamiento. Uline recomienda que estos ventiladores se instalen a más de 2.1 m (7') del suelo.
• Desconecte el ventilador antes de moverlo de lugar.
• Se debe colocar en un área que permita un flujo de aire adecuado alrededor del ventilador. No permitir el flujo de aire al ventilador podría ocasionar que el motor se sobrecaliente y la unidad se apague.
• El motor del ventilador está térmicamente protegido y se apagará si se sobrecalienta. Apague la unidad y permita que el motor se enfríe antes de reiniciarla.
• Lea con atención todos los mensajes de seguridad en estas instrucciones y en las etiquetas de seguridad del equipo.

CONTINUACIÓN DE SEGURIDAD

• Las etiquetas de advertencia deben mantenerse en buen estado y ser reemplazadas si fuera necesario.
• Siga las precauciones y prácticas de funcionamiento seguro recomendadas.
• Apto para ubicaciones húmedas; se requiere un Interruptor de Circuito por Falla a Tierra (GFCI).
• No utilice este ventilador con ningún dispositivo de control de velocidad.
• Antes de cada uso revise el ventilador en busca de piezas sueltas o dañadas. Verifique si el cable eléctrico está deteriorado. Nunca use el ventilador si las rejillas de protección no están fijas.
• Opere solo con corriente de 120 voltios, 60 Hz (ciclo) y un circuito de al menos 15 amperios.
• Si lo conecta a una extensión eléctrica, use una de calibre 14 AWG, listada por UL y con entradas para un enchufe de 3 polos con conexión a tierra del ventilador y un enchufe de 3 polos para la corriente. Si la extensión es de más de 15 m (50'), comuníquese con el fabricante para saber más acerca de la clasificación AWG. Mantenga siempre el cable y la extensión alejados del calor, aceite y bordes filosos. Revise periódicamente los cables y cámbielos si están dañados.
• Está diseñado solo para ventilación general. No use este producto para extraer materiales y vapores peligrosos o explosivos. Nunca emplee el ventilador en espacios donde haya productos como gasolina, solventes, diluyentes de pintura, partículas de polvo, combustibles volátiles o transportados por el aire o cualquier químico desconocido.

iADVERTENCIA! Para reducir el riesgo de incendio, descarga eléctrica o daños a terceros, solo use repuestos que el fabricante recomiende (p. ej., partes creadas en casa con una impresora 3D).

• Para disminuir el riesgo de descarga eléctrica y daños a terceros, no lo use en una ventana.
• No mueva el ventilador cuando esté encendido; podría dañar las aspas.

- Para protegerse de descargas eléctricas al operarlo, no permita que el ventilador entre en contacto con otros objetos conectados a tierra como tuberías, radiadores, etc. Existe un riesgo de incendio, descarga eléctrica o lesiones personales al dar servicio o en el cuidado de la unidad. Desenchufe el ventilador antes del mantenimiento.

¡PRECAUCIÓN! Dispositivo de funcionamiento automático. Para reducir el riesgo de lesiones, desconéctelo de la corriente eléctrica antes de darle mantenimiento.

¡PRECAUCIÓN! Todo trabajo de electricidad debe ser realizado por electricistas calificados y cumplir con todos los códigos nacionales, estatales y locales.

CABLEADO

Los ventiladores vienen previamente cableados con cable eléctrico de tres picos de 120V:

• La corriente debe ajustarse a los requisitos eléctricos del ventilador.
• El cable eléctrico cuenta con un enchufe de tres picos con conexión a tierra conectado a un circuito protegido por GFCI (Interruptor de Circuito por Falla a Tierra).
• No modifique el enchufe para retirar el pico de conexión a tierra y nunca use un adaptador de dos picos.
• Reemplace de inmediato los cables eléctricos dañados o gastados.
• Siempre que sea posible, evite el uso de extensiones. Si debe utilizar una, el cable debe estar listado por UL, ser del tamaño adecuado (clasificación de amperaje) y contar con conexiones a tierra con tres picos.

Los ventiladores no son cableados en fábrica (el cable suministrado por el cliente o instalaciones con cableado):

- El cableado solo lo debe realizar un electricista capacitado para evitar lesiones o la muerte.

CONTINUACIÓN DE SEGURIDAD

• Configure los cables interiores para que coincidan con el voltaje y el cableado de corriente de acuerdo con la placa de identificación. Haga una prueba para confirmar la rotación correcta.
• Muchos de los motores eléctricos son reversibles. Asegúrese de que el ventilador gire en la dirección adecuada. Las aspas deben girar en el sentido de las manecillas del reloj, al ver el ventilador como se muestra con las aspas en el frente y el motor en la parte posterior. (Vea Diagrama 1)

Diagrama 1

Rotación de las Aspas

• Siga las instrucciones de la etiqueta del motor para cambiar la rotación si fuera necesario.
• Se recomienda instalar un interruptor de desconexión con llave o cerca de cada ventilador.
• Dirija el cable al motor con un lazo de goteo y asegúrelo. El lazo de goteo drenará la humedad acumulada lejos del motor.
• Para evitar las lesiones, permita que la corriente llegue a la unidad solo cuando la placa de la cubierta del motor y todos los protectores estén instalados de manera adecuada.

ADVERTENCIA: Este producto lo puede exponer a químicos, incluyendo el plomo y sus compuestos, que son reconocidos por el estado de California como causantes de cáncer, defectos de gestación u otros daños reproductivos. Para mayor información, visite www.P65Warnings.ca.gov (EUA).

INSTRUCCIONES

DESEMPACAR EL VENTILADOR

Inspeccione la unidad para verificar que no haya sufrido daños durante el envío.

Si encuentra daños comuníquese de inmediato a Servicio a Clientes de Uline al 800-295-5510.

NOTA: Los soportes de pared se deben instalar en una estructura lo suficientemente resistente para el peso añadido del soporte y el ensamble del ventilador. El usuario es responsable de determinar que la estructura sea adecuada para sostener estas cargas.

TORNILLERÍA DE INSTALACIÓN

No se suministra la tornillería para fijar el soporte del ventilador a la estructura. La tornillería debe contar con el tamaño adecuado y ser del tipo adecuado para que la instalación sostenga el ventilador de manera segura. Siga siempre las instrucciones del fabricante del sujetador de instalación.

ENSAMBLE DEL SOPORTE DE PARED

1. Desdoble los soportes preensamblados. Revise el perno de la bisagra para asegurarse de que la rosca sobresalga atravesando la tuerca nyloc. Apriete la tuerca si es necesario. (Vea Diagrama 2)

Diagrama 2

CONTINUACIÓN DE INSTRUCCIONES

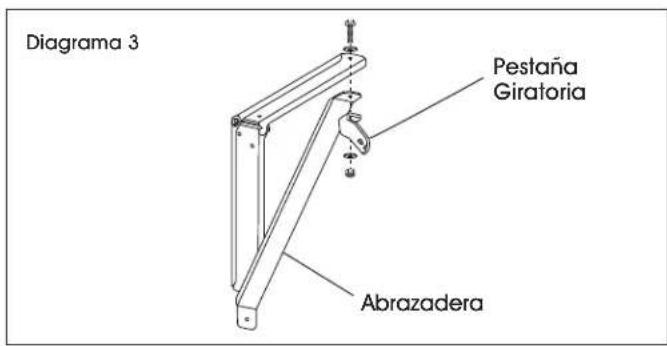

1. Instale la abrazadera y la pestaña giratoria en la parte superior del soporte presensamblado con un perno de 3/8"-16 x 1¼", rondanas de 3/8" y fuerca nyloc de 3/8" utilizando dos llaves de 9/16". (Vea Diagrama 3)

NOTA: Apriete hasta que la pestaña giratoria quede asentada contra el soporte, pero que aún así permita el movimiento de rotación.

Diagrama 3 Pestaña Giratoria Abrazadera

FIJAR EL VENTILADOR AL SOPORTE

Use la tornillería suministrada para fijar el ventilador al soporte. El perno de 3/8" se instala a través del orificio central del soporte para yugo del motor. El perno de 1/4" se instala a través de la ranura. Ajuste el ventilador al ángulo deseado y apriete todos los pernos con seguridad. (Vea Diagrama 4)

NOTA: Los pernos se deben instalar con una rondana en cualquier lado del soporte para yugo del motor.

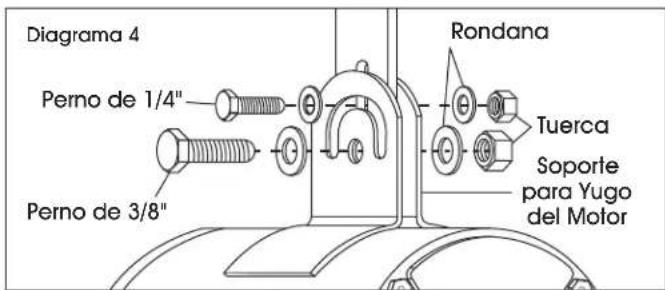

Diagrama 4 Perno de 1/4" Perno de 3/8" Rondana Tuerca Soporte para Yugo del Motor

Los diseños del soporte del ventilador podrían variar. El ventilador debe siempre estar fijo al soporte a través del orificio central del soporte para yugo del motor con un tornillo de 3/8".

¡PRECAUCIÓN! Las tuercas podrían aflojarse con el tiempo. Es importante verificar y apretar los sujetadores frecuentemente.

¡PRECAUCIÓN! Inspeccione frecuentemente por si hubiera corrosión en los componentes y sujetadores. Reemplace los sujetadores o partes oxidadas.

CABLE DE SEGURIDAD

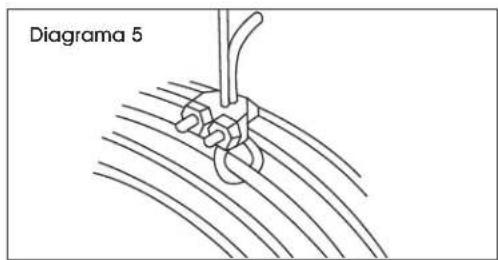

Debe instalar un cable de soporte secundario (no incluido) siempre que el ventilador se instale en lo alto para seguridad adicional. (Vea Diagrama 5)

NOTA: El cable de seguridad debe dar vuelta a los alambres de diámetro grande de los protectores frontales y posteriores.

El otro extremo del cable de seguridad debe fijarse con seguridad a una viga, soporte o vigueta del edificio cerca del ventilador. Ajuste la holgura del cable según se requiera. (Vea Diagrama 5)

Diagrama 5

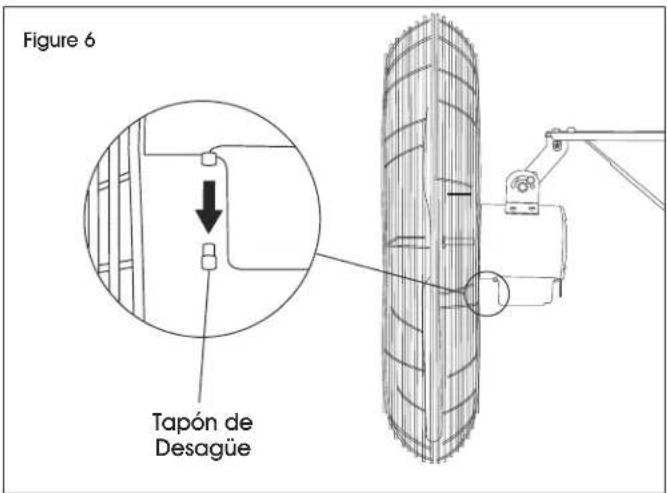

REMOVER TAPONES DE DESAGÜE DEL MOTOR

Después de instalar el ventilador, retire el tapón de desagüe del motor ubicado en el punto más bajo del motor.

NOTA: No retirar el tapón de desagüe podría causar que la condensación se acumule dentro del motor, lo que reducirá la vida útil del motor y anulará la garantía. No retire los tapones de desagüe del lado superior del motor.

Las ubicaciones y cantidad de los tapones de desagüe podrían variar con el diseño del motor. (Vea Diagrama 6)

Figure 6 Tapón de Desagüe

MANTENIMIENTO

iADVERTENCIA! Desconecte la corriente antes de limpiar o dar mantenimiento al ventilador para evitar lesiones serias o la muerte.

• Algunos procedimientos de mantenimiento podrían requerir la remoción de la protección del ventilador.
• Luego de darle mantenimiento, los protectores y otros dispositivos de seguridad se deben reinstalar en su lugar original.

• Polvo o residuos en exceso podrían causar sobrecalentamiento y reducir el rendimiento del ventilador.

• Mantenga los protectores, motor y aspas limpias pasándoles una aspiradora y o una tela húmeda.

• No utilice químicos o limpiadores fuertes para limpiar ninguna parte de este ventilador.
• Lavar la unidad con hidrolavadora anulará la garantía.
• Los baleros del motor fueron lubricados previamente y no requieren mantenimiento.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
El ventilador no funciona.	La unidad no está conectada.Fusible fundido o se disparó el cortacircuito.Interruptor de encendido y apagado defectuoso.Motor defectuoso.Las aspas del ventilador hacen contacto con la cubierta.	Verifique la conexión del cable.Reemplace el fusible o reinicie el cortacircuito.Repare o reemplace el interruptor.Repare o reemplace el motor.Vuelva a alinear las aspas en la cubierta del ventilador.
Flujo de aire insuficiente.	Protectores excesivamente sucios.Aspas y motor excesivamente sucios.	Limpie los protectores de entrada y salida.Limpie las aspas y el motor.
Ruido excesivo.	Las aspas del ventilador hacen contacto con la cubierta.Baleros de motor defectuosos.Protectores flojos.	Vuelva a alinear las aspas del ventilador en la cubierta del ventilador.Repare o reemplace el motor.Apriete los sujetadores de los protectores.
Vibración excesiva.	Aspas del ventilador dañadas.El eje de motor está doblado.Motor flojo.	Reemplace las aspas del ventilador.Repare o reemplace el motor.Vuelva a alinear si fuera necesario y apriete los sujetadores.
