MANUAL DE USUARIO Moments T506730.002 American Standard

Instrucciones de Instalación

T506.730

MOMENTS

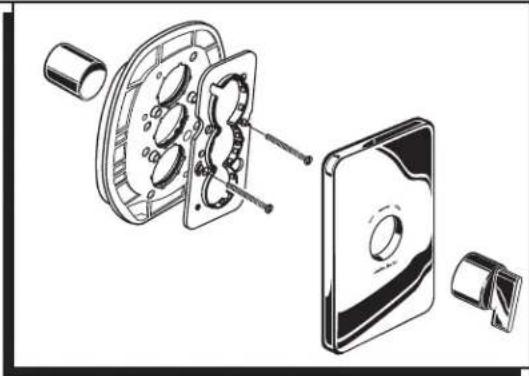

TERMOSTATO CENTRAL CONTROL DE MENOS VOLUMEN JUEGO DE MOLDURA

Gracias por elegir American Standard, el referente de calidad por más de 100 años.

Para asegurarse de realizar la instalación sin inconvenientes, lea cuidadosamente estas instrucciones antes de comenzar.

Cumplimiento certificado de la norma ANSI A112.18.1M ASSE 1016

M968025

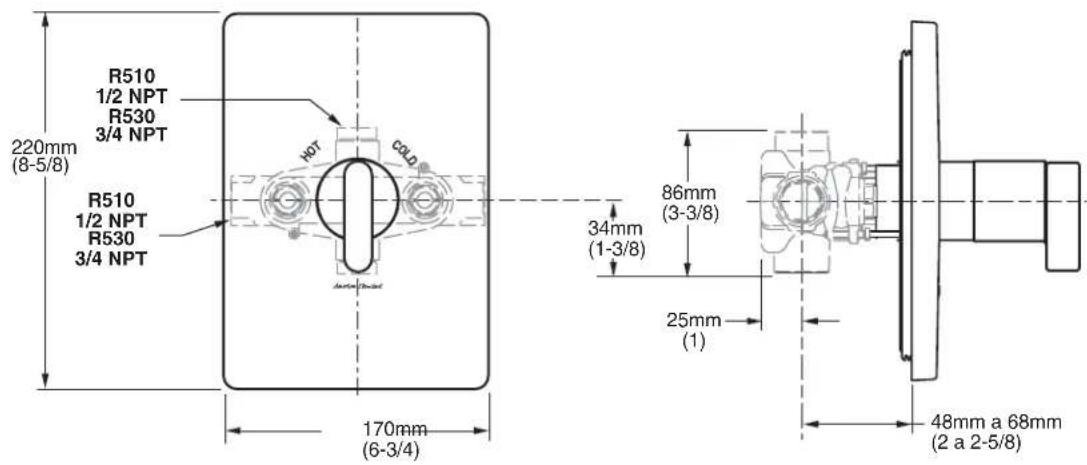

DIMENSIONES DE INSTALACIÓN

Herramientas recomendadas

Destornillador de punta plana

Destornillador Phillips

INSTRUCCIONES PARA EL CUIDADO:

Para mantener su grifo como nuevo, siga estas simples instrucciones de cuidado:

DEBE: Lvar el grifo solo con agua limpia. Secar elgrifo con un paño suave de algodón.

NO DEBE:

Utilizar impiadores o paños abrasivos ni toalla de papel. Utilizar ningún agente de limpieza que contenga ácidos, pasta abrasiva ni limpiadores o jabones duros.

La limpieza regular y rutinaria hará menos necesario limpiar y pulir en forma profunda. Si se requiere una limpieza profunda, recomendamos los siguientes procedimientos:

■ Quite cuanta suciedad pueda con agua limpia y un paño de algodón suave (como se señaló anteriormente).

Use cualquiera de los siguientes elementos para quitar los residuos y acumulaciones resistentes de la superficie:

Detergentes líquidos suaves.

Limpiadores de vidrio líquidos transparentes sin amoníaco.

Limpiadores suaves, no abrasivos, no ácidos, líquidos o en polvo completamente disueltos, mezclados según las instrucciones del fabricante.

Pulidoes líquidos no abrasivos.

■ Una vez limpio, enjuague nuevamente el grifo con agua limpia para quitar a fondo los restos del limpiador o pasta y séquelo con un paño de algodón.

Si no sigue estas instrucciones para el cuidado puede dañar el acabado del grifo.

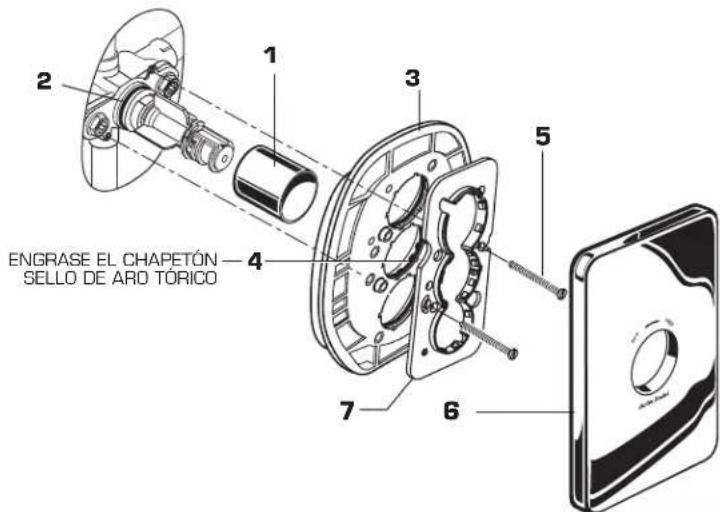

1 INSTALACIÓN DE LA MOLDURA

■ Retire el PROTECTOR DE YESO (1) si se incluye.
■ Presione las TAPA (2) como se muestra sobre las VÁLVULAS DE CONTROL (3).
Coloar la base de la placa (4) con los empaques de anillo O-ring (5) ligeramente engrasados sobre las tapa (2).
■ Acoplav la base de fijación (7) con la base de la placa (4) con los (6) tornillos incluidos.

ENGRASE EL CHAPETÓN SELLO DE ARO TÓRICO

2 INSTALACIÓN DE LA MANIJA

Instale el ADAPTADOR DE MANIJA (1) en la PERILLA DE CONTROL TEMPERATURA (2) y apriete con el TORNILLO (3).
Alinee la MANIJA (4) y presiónela contra la PERILLA DE CONTROL DE TEMPERATURA (2).
Apriete el TORNILLO DE AJUSTE (5) de la manija con la LLAVE HEXAGONAL (6) SUMINISTRADA.

3 TUBERÍAS DE SUMINISTRO TRANSPUESTAS O INSTALACIÓN RECÍPROCA

Si las tuberías de suministro de agua caliente y fría se han transpuesto imposibilitando el ajuste, realice lo siguiente:

■ Cierre el suministro de agua.
■ Retire la manija y la moldura
■ Saque los topes de control y vuelva a instalarlos transpuestos.

■ Nota importante: El TOPE DE CONTROL ROJO ahora está a la derecha del cuerpo mezclador y el TOPE DE CONTROL AZUL está a la izquierda.
■ Abra el suministro de agua y realice el ajuste de temperatura del paso 4.

ROCA TOPE DE CONTROL (AZUL A ROJO) TOPE DE CONTROL (ROJO A AZUL)

4 CALIBRACIÓN DE TEMPERATURA

■ Compruebe que la flecha con la marca B apunte hacia abajo. Si no lo hace, presione la GRAPA NEGRA (1) del ANILLO DE SEGURIDAD (2) hacia la derecha, saque el MONTAJE DE PERILLA (3) y vuelva a instalarla con la flecha "B" apuntando hacia arriba.

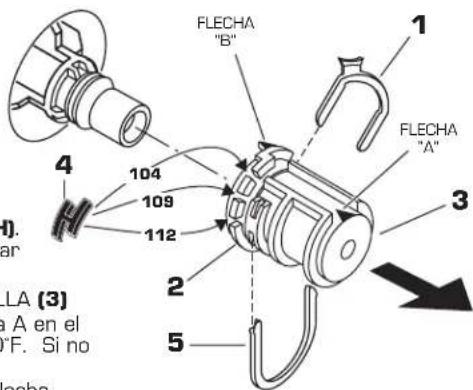

AJUSTE EL LIMITADOR DE AGUA CALIENTE

■ La temperatura de agua mezclada máxima está establecida de fábrica en 109°F. Este ajuste puede modificarse.
■ Saque el LIMITADOR DE TEMPERATURA (4) (la parte plástica negra con forma de H).
Vuelva a instalarlo en la muesca deseada como se indica en el diagrama para limitar la temperatura de agua mezclada máxima a 104°F o 112°F.

Para el ajuste de 100°F (38 °C), abra el suministro del agua. Gire el MONTAJE DE PERILLA (3)

hasta que la temperatura del pico sea de 100°F. Compruebe que la flecha con la marca A en el MONTAJE DE LA PERILLA (3) apunta hacia arriba luego de ajustar el termostato a 100°F. Si no lo hace, saque el DISPOSITIVO DE BLOQUEO ROJO (5).
Saque el MÓNTAJE DE PERILLA (3) sin girar deslizando hacia afuera como lo indica la flecha.
Reinstale el MONTAJE DE LA PERILLA (3) de modo que la flecha con la marca A apunte hacia arriba.
■ Vuelva a instalar el DISPOSITIVO DE BLOQUEO ROJO (5).

FLECHA "B" 1 FLECHA "A" 3 2 5 4 104 109 112 (1). LA (3) A en el "F. Si no echa

Abra el suministro del agua y pruebe los accesorios instalados. Si el sistema entrega sólo agua fría o sólo agua caliente y no entrega agua combinada, es posible que las tuberías estén transpuestas.
Consulte el paso 3 para obtener información sobre las TUBERIAS DE SUMINISTRO TRANSPUESTAS.
Haga funcionar la válvula de frío a caliente. Revise la temperatura. Si la temperatura del agua mezclada máxima es demasiado caliente o demasiado fría consulte el paso 4 y vuelva a calibrar la válvula.

CALIENTE FRIA CERRAR

M968025

American Standard

MOMENTS

TERMOSTATO CENTRAL CONTROL DE MENOS VOLUMEN JUEGO DE MOLDURA

NÚMEROS DE MODELOS

T506.730

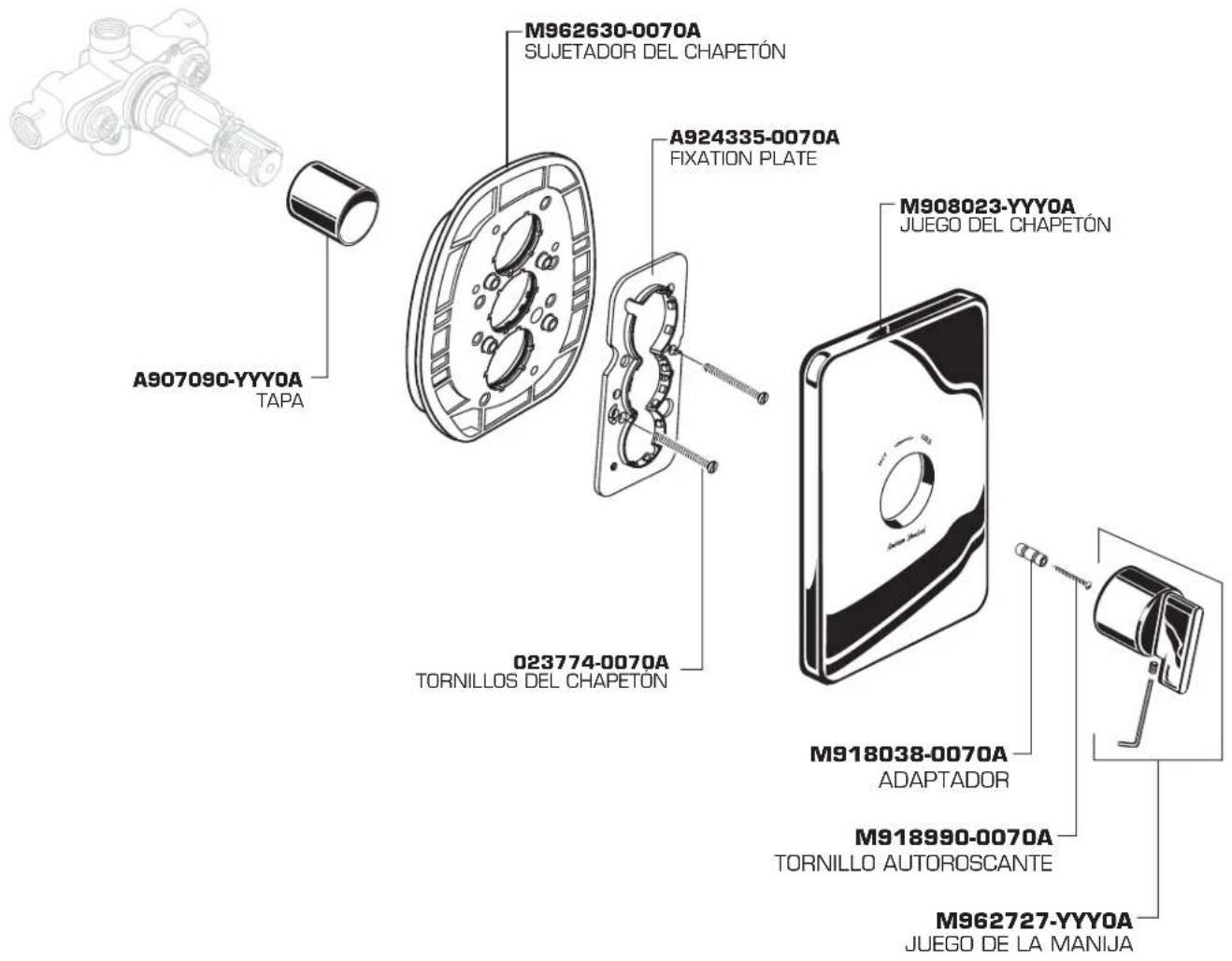

M962630-0070A SUJETADOR DEL CHAPETÓN A907090-YYY0A TAPA A924335-0070A FIXATION PLATE M908023-YYY0A JUEGO DEL CHAPETÓN 023774-0070A TORNILLOS DEL CHAPETÓN M918038-0070A ADAPTADOR M918990-0070A TORNILLO AUTOROSCANTE M962727-YYY0A JUEGO DE LA MANIJA

Reemplace las "YYY" con el código de acabado correspondiente.

CROMO	002
NÍQUEL SATINADO	295

ASISTENCIA TELEFÓNICA

Llame sin costo para obtener información y respuestas a sus preguntas: 1-800-442-1902

De lunes a viernes de 8:00 a.m. a 6:00 p.m. hora del este de EE.UU. EN CANADA 1-800-387-0369 (TORONTO 1-905-308-1093)

De lunes a viernes de 8:00 a.m. a 7:00 p.m. hora del este de EE.UU. EN MÉXICO 01-800-839-12-00
