MANUAL DE USUARIO VT6395 Campbell Hausfeld

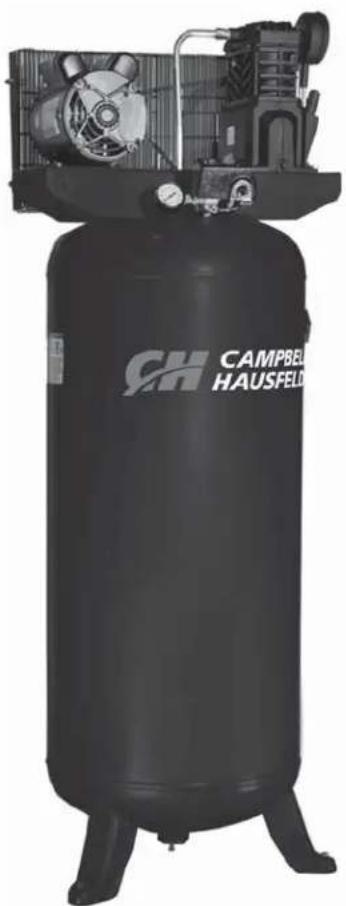

Compresores de aire estacionarios

Manual de Instrucciones y Lista de Piezas

Modelos: VT6195 y VT6395

Por favor, lea y guarde estas instrucciones. Lealas cuidadosamente antes de tratar de montar, instalar, operar o dar mantenimiento al producto aquí descrito.

Protejase usted mismo y a los demas observando toda la informacion de seguridad. ¡El no cumplir con las instrucciones puede ocasionar daños, tanto personales como a la propiedad! Guarde estas instrucciones para referencia en el futuro.

RECORDATORIO: ¡guarde su comprobante de compra con fecha para fines de la garantía! Adjúntela a este manual o archívela en lugar seguro.

Para ordenar repuestos, información de productos y servicios visítenos en www.campbellhausfeld.com

Modelo #: ____

No. de Serie #: ____

Fecha de Compra: ____

Campbell Hausfeld

100 Production Drive

Las unidades de compresor de aire están diseñadas para proporcionar aire comprimido para herramientas neumáticas, para operar pistolas rociadoras y para suministrar aire a válvulas y actuadores neumáticos. Las bombas suministradas con estas unidades tienen rodamientos lubricados con aceite. Hay una pequeña cantidad de aceite presente en el flujo de aire comprimido. Las aplicaciones que requieran de aire libre de vapores de aceite deben tener instalados los filtros apropiados. Las unidades de compresor de aire deben ser montadas en un piso sólido de acuerdo con las instrucciones proporcionadas. Cualquier otro uso de estas unidades anulará la garantía y el fabricante no será responsable de los problemas o daños causados por este mal uso.

REFERENCIA RÁPIDA

Aceite recomendado (2 opciones)

Aceite no detergente para compresor de una sola viscosidad SAE 30 ISO100. Número de parte ST125303AV (0.47 L) o ST126701AV (3.79 L).

Aceite sintético 10W30 como el Mobil 1 ^ o CE0032 (0.95 L).

Capacidad de aceite

Aproximadamente 0,25 L.

DESEMPAQUE

No PRECAUCION la unidad sin equipo con capacidad apropiada. Asegúrese de que la unidad está bien sujeta al dispositivo de levantamiento utilizado. No levante la unidad sujetando los tubos o enfriadores. No use la unidad para levantar otros equipos anexos.

Después de desempacar la unidad, inspecciónela cuidadosamente para detectar cualquier daño que pueda haber ocurrido durante el traslado. Verifique que no haya partes flojas, faltantes o dañadas. Verifique que todos los accesorios incluidos se encuentran con la unidad. En caso de preguntas, partes dañadas o faltantes, por favor visite www.campbellhausfeld.com para asistencia al cliente.

No ADVERTENCIA si se ha dañado durante el envío, manejo o uso. El daño puede ocasionar explosiones y causar lesiones o daños materiales.

Artículos requeridos - No incluidos

- Aceite

INSTRUCCIONES GENERALES DE SEGURIDAD

Medidas de Seguridad

Este manual contiene información que es muy importante que sepa y comprenda. Esta información se la suministramos como medida de SEGURIDAD y para EVITAR PROBLEMAS CON EL EQUIPO. Debe reconocer los siguientes símbolos.

y una situación inmediata que LE OCASIONARIA la muerte o heridas de gravedad.

una situación que PODRIA ocasionarle la muerte o heridas de gravedad.

una situación que PODRIA ocasionarle heridas no muy graves.

AVISO

formación importante, que de no seguirla, le podría ocasionar daños al equipo.

NOTA: Nota indica información adicional referente al producto o a su uso correcto.

Símbolos de Seguridad

Los siguientes símbolos de seguridad aparecen a lo largo de este manual para advertirle de importantes peligros y precauciones de seguridad.

Use protección para los ojos y máscara

Lea primero el manual

Riesgo de incendio

Riesgo de piezas móviles

Riesgo de piezas calientes

Riesgo de explosión

Riesgo de vapores

Riesgo de presión

Riesgo de choque eléctrico

Proposición 65 de California

Estadvertencia

o se usa para soldar, produce humos o gases que contienen químicos

los cuales, según lo ha determinado el estado de California, cuasan defectos congénitos (u otros

daños de la función reproductiva), y en algunos casos, el cáncer (Ley sobre Seguridad y Salud de California No. 25249.5 y siguientes)

EteADVERTENCIA

Estado de California como causante de cáncer y defectos de nacimiento u otros daños

reproductivos. Lávese las manos después de manipularlo.

Información Importante de Seguridad

Por favor lea y guarde estas instrucciones. Lea cuidadosamente antes de intentar armar, instalar, operar o dar mantenimiento al producto descrito. Protéjase a sí mismo y a otros al seguir toda la información de seguridad. No cumplir con estas instrucciones podría resultar en lesiones personales y/o daños materiales. Conserve las instrucciones para futura referencia.

Este manual contiene información importante concernientes a la seguridad operacional y mantenimiento. Si tiene alguna pregunta, por favor visite www.campbellhausfeld.com para asistencia al cliente.

Dado que el compresor de aire y otros componentes (bomba de material, pistolas rociadoras, filtros lubricantes, mangueras, etc.) utilizados forman un sistema de bombeo de alta presión, las siguientes precauciones de seguridad deben cumplirse en todo momento:

PELIGRO

ADVERTENCIA SOBRE EL AIRE RESPIRABLE

Este compresor/cabezal no viene listo de fábrica para suministrarle aire respirable. Antes de utilizarlos con este fin, deberá instalarle un sistema de seguridad y alarma incorporado a la línea. Este sistema adicional es necesario para filtrar y purificar el aire adecuadamente, para cumplir con las especificaciones mínimas sobre aire respirable de Grado D descritas en la Especificación de Productos G 7.1 de la Asociación de Aire Compri-mido. Igualmente, deberá cumplir los requisitos establecidos por el Artículo 29 CFR 1910. 134 de la Organización norteamericana OSHA y/o la Canadian Standards Associations (CSA).

RENUNCIA A LAS GARANTIAS

Si el compresor se utiliza para producir aire respirable SIN haberle instalado el sistema de seguridad y alarma, todas la garantías se anularán y la compañía fabricante no asumirá NINGUNA responsabilidad por pérdidas, heridas personales o daños.

Informaciones Generales de Seguridad

• Lea con cuidado todos los manuales incluidos con este producto. Familiarícese con los controles y el uso adecuado del equipo.
• Siga todos los códigos de seguridad laboral y electricidad establecidos en su país, por ejemplo, los de la NEC y OSHA en EUA.
• Este compresor sólo debe ser usado por personas que estén bien familiarizadas con las reglas de seguridad de manejo.
• Mantenga a los visitantes alejados y NUNCA permita la presencia de niños en el área de trabajo.
• Siempre use anteojos de seguridad y protéjase los oídos para operar el cabezal o el compresor.
• No se encarame sobre el cabezal, ni lo use para sostenerse.
• Antes de cada uso, inspeccione el sistema de aire comprimido y los componentes eléctricos para ver si están dañados, deteriorados, desgastados o tienen fugas. Repare o reemplace las piezas dañadas antes de usar el equipo.
• Chequée todas las conexiones frecuentemente para cerciorarse de que estén bien apretadas.

Las ADVERTENCIA los eléctricos y controles, pueden ocasionar arcos eléctricos que se encenderían con gases o vapores inflamables. Nunca utilice o repare el compresor cerca de gases o vapores inflamables. Nunca almacene líquidos o gases inflamables cerca del compresor.

MADVERTENCIA presor sin la tapa de las bandas. Los compresores se pueden encender automáticamente sin previo aviso. Las piezas en movimiento podrían ocasio-narle heridas o

daños a su propiedad.

- No se ponga ropa muy holgada o joyas, ya que éstas se le podrían enredar en las piezas en movimiento.

Las piezas del congresor podrían estar calientes, inclusive cuando la unidad esté apagada.

- Mantenga los dedos alejados del compresor cuando éste esté funcionando; las piezas en movimiento o calientes, le ocasionarían heridas y/o quemaduras.

- Si el equipo comienza a vibrar excesivamente, APAGUE el motor y chequéelo inmediatamente para determinar la razón. Generalmente, la vibración excesiva se debe a una falla.

- Para reducir el peligro de incendio, mantenga el exterior del motor libre de aceite, solventes o exceso de grasa.

Información Importante de Seguridad (Continuación)

Se ADVERTENCIA

válvula de descarga de seguridad ASME con un ajuste no mayor a la máxima presión admisible de trabajo (MAWP) del tanque en las mangueras de aire o en elesor. La válvula de descarga ASME debe tener suficiente capacidad de flujo y presión para evitar presurizados exploten. La tasa de flujo puede consultarse en el manual de partes.

PRECAUCION

Consulte la presión máxima de operación en las especificaciones del compresor. No lo utilice con el presostato o las válvulas piloto fijados a presiones que excedan las especificaciones.

LA PROJETADENERA ADVERTENCIA

ón máxima es 9,3 bar para compresores de etapa única. No opere con el interruptor de presión o las válvulas de piloto configuradas a más de 9,3 bar

- Nunca trate de ajustar la válvula de seguridad ASME. Evite que se le acumule pintura u otro residuos.

ADVERTENCIA

Nunca use tuberías de plástico (PVC) con aire comprimido. Ésto podría ocasionarle heridas graves.

ADVERTENCIA

rar o modificar el tanque! Si lo suelda, taladra o modifica de cualquier otra manera, el tanque se debilitará y podría romperse o explotar. Siempre reemplace los, rotos o dañados.

AVISO

Drene el líquido del tanque diariamente.

• Los tanques se oxidan debido a la acumulación de humedad y ésto debilita el tanque. Cerciórese de drenar el tanque con regularidad e inspeccionarlo periódicamente, para ver si está en malas condiciones, por ejemplo, si está oxidado.
• La circulación rápida de aire podría levantar polvo y desperdicios dañinos. Siempre libere el aire lentamente para drenar el tanque o li-berar la presión del sistema.

Precauciones Para Rociar

MUNA ADVERTENCIA

es inflamables cerca de llamas al descubierto o fuentes de ignición, incluyendo el compresor.

• No fume mientras esté rociando pintura, insecticidas u otras substancias inflamables.
• Use una máscara/respirador cuando vaya a rociar y siempre rocíe en un área bien ventilada, para evitar peligros de salud e incendios.
• Nunca rocíe pintura ni otros materiales, directamente hacia el compresor. Coloque el compresor lo más lejos posible del área de trabajo, para minimizar la acumulación de residuos en el compresor.
• Al rociar o limpiar con solventes o químicos tóxicos, siga las instrucciones del fabricante de dichos químicos.

Los símbolos de PELIGRO, ADVERTENCIA, PRECAUCIÓN, y AVISO y las instrucciones en este manual no pueden posiblemente cubrir todas las condiciones y situaciones posibles que puedan presentarse. El operador debe entender que la precaución es un factor que no puede ser incluido en el producto, sino que debe ser proporcionada por el operador.

CAMPBELL HAUSFEDL Drenaje manual del tanque Medidor de presión del tanque Presostato Motor Tubo de descarga Válvula de alivio para seguridad Tubo de salida Filtro de aire Bomba del compresor Drenaje manual del tanque

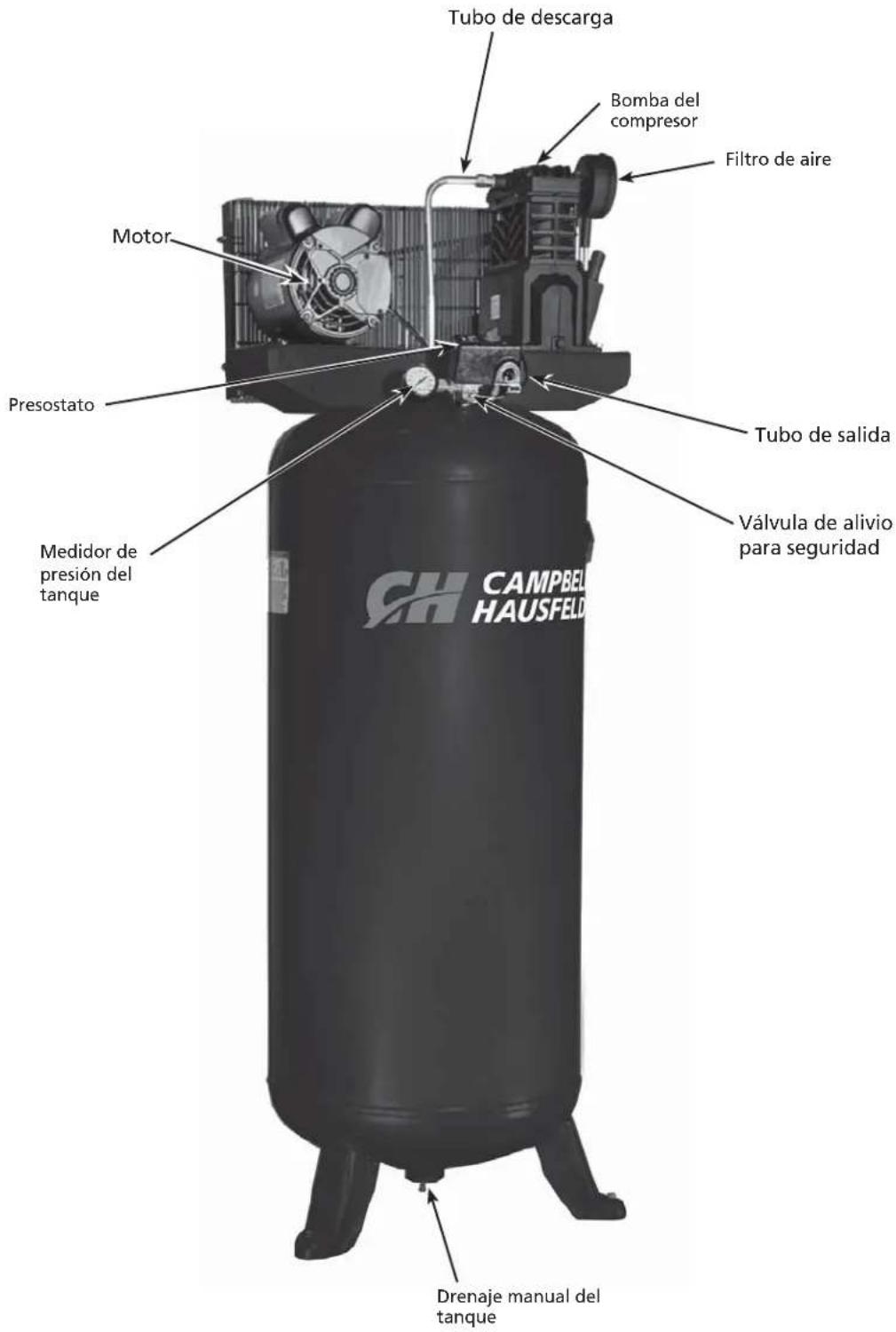

Figura 1 - Identificación de la Unidad Vertical

ESPECIFICACIONES

	VT6195 y VT6395
HP del Motor 3.7
Potencia 208-230V
Fase 1
Desplazamiento CFM 345,5 l/min
Entrega de aire CFM a 6.2 bar 288,8 l/min
Entrega de aire CFM a 9.7 bar 277,5 l/min
Presión máxima en bar 931
RPM de la Bomba 1020
Capacidad del Tanque 227,10 L
Peso de la unidad 115,67 kg
Carga en amperes 14,5
Ciclo máximo de uso 75%
Salida del Tanque 3/4 pulg. NPT
Tanque MAWP	12,1 bar

DIMENSIONES

	VT6195 y VT6395
Longitud	58,42 cm
Ancho	63,50 cm
Altura	167.,64 cm

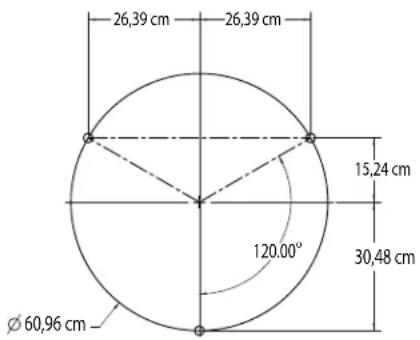

PATRÓN DE PERNOS DE SUJECIÓN

26,39 cm 26,39 cm 15,24 cm 120.00° 30,48 cm Ø 60,96 cm

INSTALACIÓN

Des ADVERTENCIA eléctrico, amárrelo y aléjelo del tomacorrientes, después libere toda la presión del tanque antes de tratar de instalar el compresor, darle servicio, moverlo de sitio o darle cualquier tipo de mantenimiento.

Munice de una unidad sin usar un equipo adecuado. Cerciórese de que la unidad esté bien segura. No la tome por los tubos o piezas del sistema de enfriamiento para levantarla. No use la unidad para alzar otros equipos.

MUPRECUCION presor sobre la base de madera en la que se envió de la fábrica.

Elección Del Lugar

Siempre debe instalar y utilizar el compresor en un área limpia y bien ventilada y a una distancia de por lo menos 46 cm (18 pulg) de cualquier obstrucción. La temperatura del medio ambiente no debe exceder los 38,08o C. Ésto le garantizará el flujo normal de aire para enfriar el compresor y suficiente espacio para darle mantenimiento.

InPRECAUCION trada de aire del compresor cerca de un área donde haya vapor, donde se rocíe pintura o arena, o haya otras fuentes de contaminación.

NOTA: Cuando utilice el compresor en un ambiente cálido y húmedo le debe suministrar aire limpio y seco del exterior al cabezal. Utilice una tubería para suministrarle el aire del exterior.

Para Instalar El Tanque

El tanque se debe instalar sobre un piso plano y nivelado de concreto, o sobre una base de concreto separada. Debe colocarle aislantes entre las patas del tanque y el piso. Se recomiendan almohadillas aislantes modelo MP345700AJ para la instalación

Cuando use las almohadillas aislantes, no apriete los pernos excesivamente. Debe permitir que las almohadillas absorban la vibración. Cuando use las almohadillas aislantes, debe instalar una manguera flexible o acoplador, entre el tanque y las tuberías de servicio.

Si nejvertencia A ADVERTENCIA que adecuadamente, las soldaduras se podrían romper y el tanque podría explotar.

45,72 cm 45,72 cm 45,72 cm

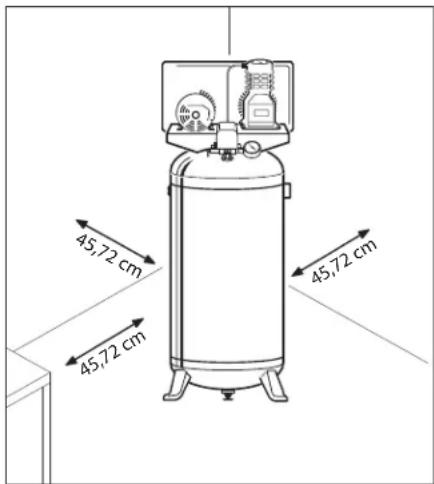

Figura 2 - Ubicación

Figura 3 - Almohadillas aisladoras

Tuberias

Muné vertrabria de plástico (PVC) con aire comprimido. Ésto podría ocasionarle heridas graves.

Cualquier tipo de tuberías o manguera que conecte al compresor deben estar diseñados para el tipo de temperaturas y presiones generadas. Todos los componentes presurizados del sistema de aire deben tener una clasificación de presión de 13,79 bar o superior. Si selecciona e instala una tubería o manguera incorrecta, éstas podrían explotar y ocasionarle heridas. Para conectar las tuberías al tanque, utilice conexiones del mismo tamaño que el orificio de salida.

Tamaño Mínimo de las Tuberías de las Líneas de Aire Comprimido

l/min	Longitud de las Tuberías
	7,62 m 15,24 m 30,48 m 76,2 m
283.2 12,7 mm 12,7	mm 19,1 mm 19,1 mm
566.3 19,1 mm 19,1	mm 19,1 mm 2,54 cm
1132.7 19,1 mm 2,54 cm	2,54 cm	2,54 cm
1699.0 19,1 mm 2,54 cm	2,54 cm	2,54 cm
2831.7	2,54 cm	2,54 cm	2,54 cm	3,18 cm

INSTALACIÓN (CONTINUACIÓN)

Para Instalarle Una Valvula de Cierre

Figura 4 - Valvula de cierre

Debe instalarle una válvula de cierre en la salida del tanque para controlar el flujo de aire que sale del tanque. La válvula se debe colocar entre el tanque y las tuberías.

MUNICADVERTENCIA

lvula de cierre entre el cabezal y

el tanque. Ésto le podría ocasionar heridas y/o daños a su

propiedad. Nunca use reductores en las tuberías de salida.

Cuando vaya a instalar un sistema permanente de distribución de aire comprimido, debe calcular la longitud total del sistema y seleccionar las tuberías adecuadas según la tabla que le ofrecemos en este manual. Las tuberías se deben instalar bajo el nivel de congelamiento, para evitar que creen vacío

donde se pueda concentrar la condensación y se congelen.

Aplíquele presión de aire a las tuberías y cerciórese de que ninguna conexión tenga fugas ANTES de cubrirlas. Antes de utilizar el compresor, cerciórese de que no haya fugas en las tuberías y conexiones y repárelas de haberlas.

Alambrado

Todopadrete de la

stalaciones eléctricas deberán ser realizados por un electricista calificado

familiarizado con los controles de motores de inducción. Las instalaciones se deben hacer según

los códigos locales y nacionales.

Si el sistema de alarm ADVERTENCIA

brado no se instala adecuadamente podría ocasionar sobrecalentamiento,

cortocircuitos e incendios.

El alambrado se debe hacer según todos los códigos nacionales de electricidad y los reglamentos sobre artefactos eléctricos y de alambrado. Consúltele a un técnico especializado en la materia y cumpla con todas la ordenanzas. Cerciórese de usar los cables adecuados y de que:

1. El amperaje sea adecuado.
2. La línea de suministro eléctrico sea similar a la del motor (voltaje, ciclaje y fases).
3. Los alambres sean del calibre adecuado y de que no hayan otros artefactos eléctricos conectados a la misma línea. Aquí le ofrecemos una tabla con los tamaños adecuados para instalar el compresor.

Calibre mínimo de cable (Use cable de cobre para 75°C)

Asegúrese de que el voltaje concuerde con el cableado del motor.

NOTA: Si usa corriente monofásica de 208 voltios, asegúrese de que la placa de nombre del motor diga que está clasificado para corriente monofásica de 208 voltios. Los motores para corriente monofásica de 230 voltios no funcionan con 208 voltios a menos que tengan la clasificación de 208 voltios.

MONOPHASÉ

CP AMPS 230V

1-4 CP Hasta 22.0 10 AWG

5.0 8 AWG

Los tamaños de cables recomendados podrían ser mayores al mínimo establecido por las ordenanzas locales. En ese caso debe utilizarse el cable más grande para evitar una caída excesiva de voltaje en la línea. El costo adicional del cable es muy pequeño en comparación con el costo de reparar o reemplazar un motor al que le falte alimentación debido al uso de cables eléctricos que sean demasiado pequeños.

INSTALACIÓN (CONTINUACIÓN)

Conexion a Tierra

Las ministratos eléctricos conectados a tierra incorrectamente constituyen un riesgo de electrocutamiento. Cerciórese de que todas las conexiones a tierra estén hechas adecuadamente para evitar la muerte o heridas de gravedad.

Este producto se debe conectar a tierra. Al conectarlo a tierra reduce el riesgo de choque eléctrico ya que, si ocurre un cortocircuito, la conexión a tierra le ofrece un desvio a la corriente eléctrica. Este producto se debe utilizar con un cordón eléctrico o cable que tenga conexión a tierra.

Disyuntores y Fusibles

El sistema eléctrico completo debe ser verificado por un electricista certificado. Los disyuntores con retraso y fusibles son necesarios para este compresor. Un disyuntor disparado o fusible quemado puede indicar que falta una conexión directa a tierra, un alto consumo de corriente, cableado inadecuado o tamaño y/o tipo incorrecto de fusible o disyuntor. Esto debe ser evaluado por un electricista certificado.

Tierra L1 L2 Motor

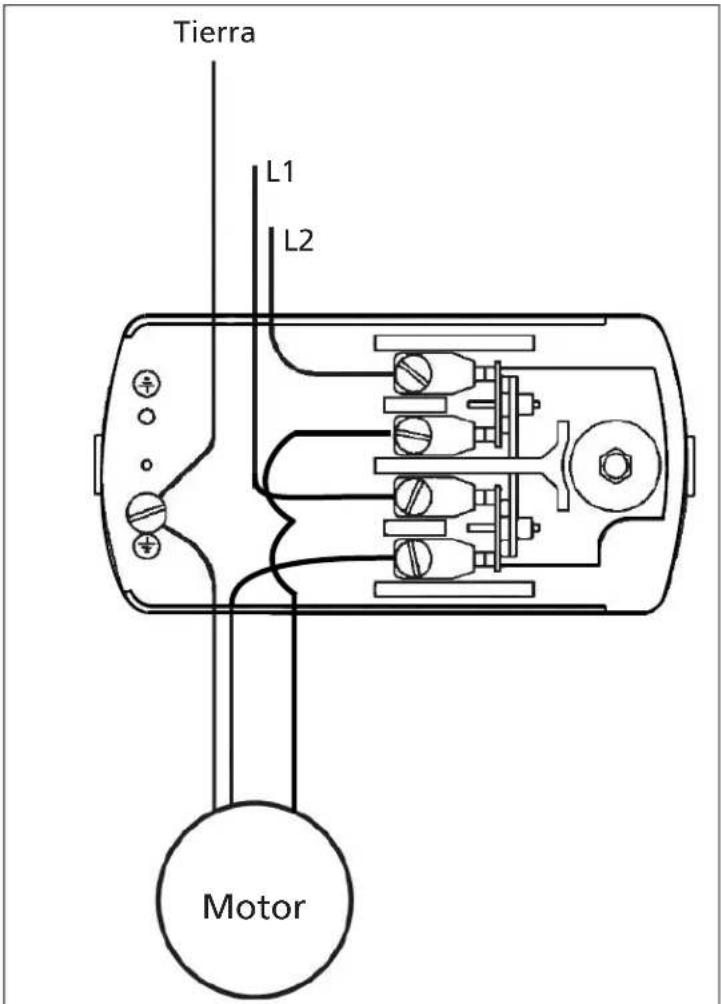

Figura 5 - Diagrama de cableado

INSTALACIÓN (CONTINUACIÓN)

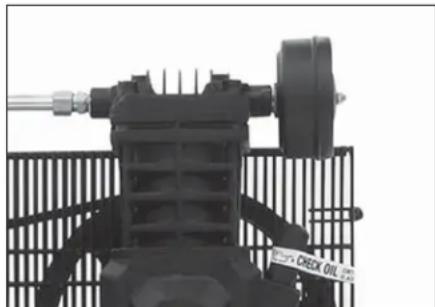

Instalación del filtro de entrada de aire

Atornille el filtro de entrada de aire incluido en el puerto de entrada de la bomba de hierro fundido como se indica en la Figura 6.

Lubricacion

ESTRENDUCTION VENE ACEITE.

Antes de utilizar el compresor. Llene hasta el centro del calibrador visual (ver Figura 6).

A PRECAUCION otro tipo de

aceite podría disminuir la duración del cabezal y dañar las válvulas.

Aceite recomendado (2 opciones)

Aceite no detergente para compresor de una sola viscosidad SAE 30 ISO100. Número de parte ST125303AV (0.47 L) o ST126701AV (3.79 L).

Aceite sintético 10W30 como el Mobil 1 ^® o CE0032 (0.95 L).

Capacidad de aceite

Aproximadamente 0,25 L.

Llene la bomba con aceite hasta el centro del calibrador visual usando la abertura de llenado de aceite (ver Figura 6). NO llene la bomba a través de la abertura de la tapa de la válvula de aire ya que esto podría causar una pérdida de aceite y que la misma rociara durante el funcionamiento.

NOTA: puede haber algo de aceite residual aún en la bomba por las pruebas realizadas en la fábrica que dejan una capa fina en el calibrador visual, sin embargo, no hay aceite suficiente para hacer funcionar la unidad.

FUNCIONAMIENTO

IMPORTANTE: Chequée la rotacion del motor antes de utilizar el compresor.

Todos los cabezales que requieren lubricación expulsan agua condensada y aceite con el aire comprimido. Por lo tanto, en ciertos casos, deberá instalar le filtros adecuados para eliminar agua/aceite.

ps filtros adecuados

para eliminar el agua/aceite podría

ocasionarle daños a al aire operado equipos

Proteccion

Antes de utilizare el compresor le ADVERTENCIA

debe instalar la tapa de las bandas.

Todas las piezas que se mueven deben estar protegidas con una tapa. Debe colocarle todas las tapas al sistema eléctrico antes de encender el compresor.

Puerto de entrada Área de llenado de aceite Tapón del drenaje del aceite Lleno Bajo Medidor visual

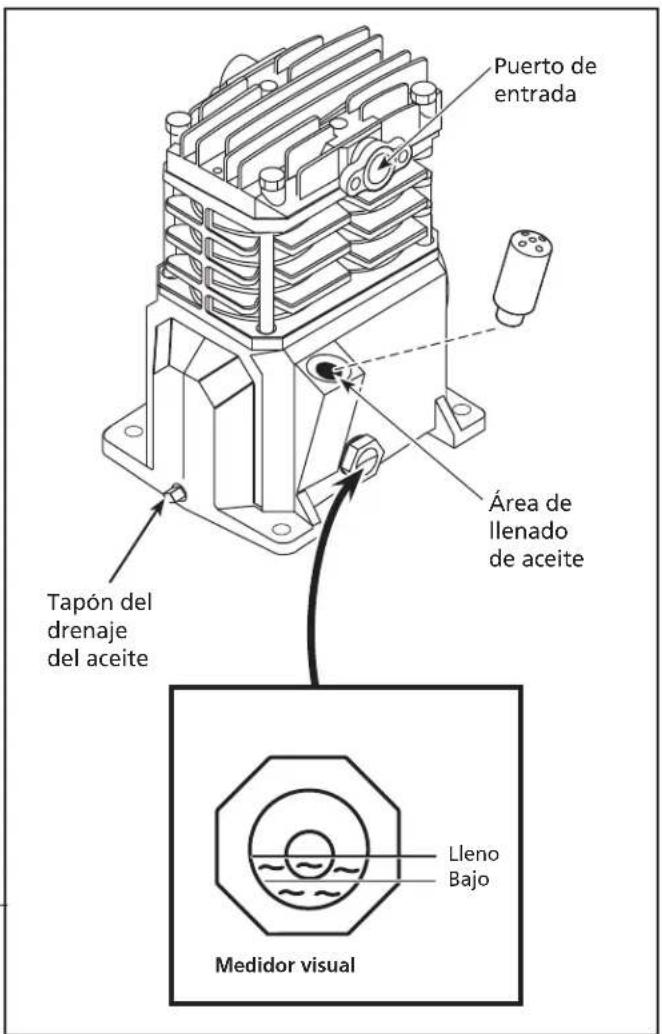

Figura 6 - Lubricacion

FUNCIONAMIENTO (CONTINUACIÓN)

Periodo De Uso Incial Recomendado

El compresor debe operarse de manera continua a 6.2 bar o menos por una hora para permitir que los anillos de pistón se asienten apropiadamente.

1. Abra la llave de drenaje del tanque y deje que el compresor funcione durante 60 minutos.
2. Apague el compresor y cierre la llave de drenaje. El compresor está listo para funcionar.

Si el compresor se opera bajo condiciones húmedas por períodos cortos de tiempo, la humedad se condensará en el cáter y hará Que el aceite se vea cremoso. El aceite contaminado con agua condensada no proporcionará una lubricación adecuada y debe cambiarse de inmediato. El uso de aceite contaminado dañará los rodamientos, pistones, cilindros y anillos y no está cubierto por la garantía. Para evitar la condensación del agua en el aceite, haga funcionar periódicamente el compresor con una presión de tanque cercana a 8.3 bar para compresores de etapa única abriendo la válvula de purga o una válvula de aire conectada al tanque o la manguera. Haga funcionar la bomba durante una hora continua al menos una vez a la semana o con más frecuencia s vuelve a ocurrir la condensación.

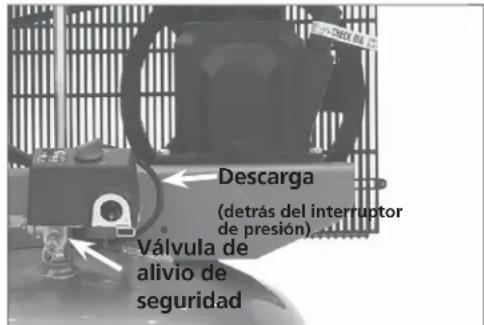

Descarga (detrás del interruptor de presión) Válvula de alivio de seguridad

IMPORTANTE: Cambie el aceite después de las primeras 50 horas de operación y cada 200 horas después.

Presostato, Arranque - Paro

NOTA: Los compresores de etapa única tienen una presión de operación máxima de 9,3 bar. Nunca exceda esta presión en ninguno de los controles de los componentes.

La unidad de compresión se inicia y se detiene basándose en la configuración del presostato preestablecida de 7,2 bar de inicio y 9,3 bar de corte. El interruptor de presión contiene una pequeña válvula de descarga que permite la salida del aire para que el motor pueda arranacr fácilmente (ver Figura 7).

La válvula de descarga en el presostato silbará durante un breve período de tiempo cuando el compresor se apague. Esto libera el cabezal y la tubería de salida de toda presión y permite que el compresor se inicie sin carga. Debido a que los compresores tienen una alta torsión de arranque, es necesaria una válvula de descarga para iniciar el compresor correctamente.

La válvula de retención es una válvula de un solo sentido que mantiene el aire en el tanque cuando la unidad se apaga. La forma más fácil de determinar si la válvula de retención no está funcionando correctamente es asegurarse de que la válvula de descarga del presostato deje de silbar luego de que se apaga el compresor. El silbido debe durar por varios segundos y luego dejar de sonar.

Respirador De La Caja Del Cigüeñal

Durante condiciones severas de funcionamiento o al encenderlo por primera vez, podría crearse una acumulación de aceite en el orificio del respirador de la caja del cigüeñal. Ésto es normal y disminuirá con el uso, ya que los anillos se fijarán.

Drenaje Del Tanque

Se debe drenar la condensación del tanque diariamente. En los modelos de la serie de taller use el drenaje manual del tanque (ver Figura 8).

Figura 8 - Drenaje manual del tanque

GUÍA DE DIAGNÓSTICO DE AVERÍAS

PROBLEMA POSIBLE(S) CAUSA(S) ACCIÓN A TOMAR

Baja presión de descarga 1. La demanda de aire excede la capacidad de la bomba2. Pérdidas de aire 2. Escuche para detectar pérdidas de aire. Aplique una solución jabonosa a todos los accesorios y conexiones. Aparecerán burbujas en los puntos donde existan pérdidas. Ajuste o reemplace los accesorios o conexiones con pérdidas.3. Entrada de aire restringida 3. Limpie el elemento del filtro de aire.4. Juntas defectuosas 4. Reemplace cualquier junta que pruebe estar defectuosa al inspeccionarla.5. Válvulas dañadas o con pérdidas. 5. Quite el cabezal e inspecciónelo para detectar posibles roturas de la válvula, válvulas desalineadas, asientos de válvulas dañados, etc. Reemplace las piezas defectuosas y vuelva a armar.APRECAUCIONnta para el cabezal cada vez que éste sea quitado.
El sobrecalentamiento de la bomba derrite el filtro	1. No está la junta de aislamiento entre el filtro y el cabezal2. Válvulas rotas/juntas defectuosas 2. Reemplace las válvulas o instale una junta nueva.
Ruido excesivo (golpeteo) 1. Motor o polea del compresor floja 1. Es común que el motor o las poleas del compresorflojas causen golpeteo de los compresores. Ajuste los tornillos de los sujetadores de la polea y los tornillos de montaje.2. Falta de aceite en el cárter3. Biela gastada4. Diámetros del eje del émbolo desgastados5. El émbolo pega contra la placa de la válvula6. Válvula de verificación ruidosa en el sistema del compresorA PELICROla de verificación con presión de aire en el tanque.
Aceite excesivo en el aire de descarga.NOTA: En un compresor lubricado con aceite siempre hay una pequeña cantidad de aceite en el flujo de aire.	1. Aros del émbolo desgastados2. La entrada de aire del compresor está restringida3. Demasiado aceite en el compresor4. Viscosidad del aceite equivocada 4. Utilice aceite Mobil 1® 10W-30.
Agua en el aire de salida o en el tanque	1. Operación normal. La cantidad de agua aumenta con el clima húmedo1. Utiliza un cordón de extensión2. Malfuncionamiento de la válvula de verificación o de la válvula de descarga3. Voltaje bajo4. Malfuncionamiento del interruptor presión, los contactos no se cierran1. Reduzca la demanda de aire o utilice un compresor de mayor capacidad.

GUÍA DE DIAGNÓSTICO DE AVERÍAS (CONTINUACIÓN)

PROBLEMA POSIBLE(S) CAUSA(S) ACCIÓN A TOMAR
El mecanismo de reajuste interrumpe el funcionamiento constantemente o los fusibles se funden con frecuencia	1. Demasiados aparatos en el mismo circuito2. Tamaño incorrecto del fusible o del disyuntor3. Malfuncionamiento de la válvula de verificación4. Interruptor de presión fijado demasiado alto5. Cableado flojo 5. Verifique todas las conexiones eléctricas6. Malfuncionamiento del motor 6. Reemplace el motor.	1. Use sólo el compresor de aire en el circuito.2. Asegúrese de que los fusibles o los disyuntores sean del tamaño adecuado.3. Reemplace la válvula de verificación a deverificación con presión de aire en el tanque.4. Ajuste o reemplace el interruptor.
El tanque no mantiene la presión cuando el compresor está apagado y la válvula de cierre está cerrada	1. Válvula desgastada 1. Reemplace la válvula. a deverificación con presión de aire en el tanque.2. Verifique todas las conexiones y los accesorios para detectar fugas3. Revise el tanque para detectar fisuras o perforaciones	2. Apriete.3. Reemplace el tanque. Nunca repare un tanque dañado
El interruptor de presión tira continuamente aire por la válvula de descarga	1. Malfuncionamiento de la válvula 1. Reemplace la válvula de verificación si la válvula de descarga tiene perdidas constantemente. a deverificación con presión de aire en el tanque.
El interruptor de presión no libera el aire cuando la unidad de apaga	1. Malfuncionamiento de la válvula de descarga en el interruptor de presión	1. Reemplace el interruptor de presión si éste no libera la presión por un breve período de tiempo cuando se apaga la unidad. auptordepresión si hay presión en eltanque.
Vibración excesiva 1. Ajustadores flojos 1. Ajústelos.2. La correa necesita ser reempla zada3. Alineación de la correa	2. Reemplace la correa con otra del tamaño adecuado.3. Alinee el volante y la polea.

INSTRUCCIONES DE MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA

Desconecte el cordón eléctrico, amárrelo y aléjelo del tomacorrientes, después libere toda la presión del tanque antes de tratar de instalar el compresor, darle servicio, moverlo de sitio o mantenimiento.

Para mantener el funcionamiento eficiente del sistema del compresor, chequée el filtro de aire y mida el nivel del aceite antes de cada uso. La válvula de seguridad ASME también se debe chequear a diario (Vea la Figura 9). Hále el anillo de la válvula de seguridad y déjelo que regrese de nuevo en su posición original. Esta válvula automáticamente li-bera el aire del tanque, si la presión excede el nivel máximo fijado de fábrica. Si hay una fuga de aire después que ha soltado el anillo, o si la válvula está atascada y no la puede activar con el anillo, deberá reemplazar la válvula de seguridad ASME.

Figura 9 - Válvula de seguridad ASME

ADVERTENCIA

No modifique la válvula de retención ASME.

Tanque

iNueva trato de una ADVERTENCIA

rar o modificar el tanque! Si lo suelda, taladra o modifica de cualquier otra manera, el tanque se debilitará y se podría dañar al romperse o explotar. Siempre remplace los rotos o dañados.

AVISO

Drene el líquido del tanque diariamente.

El tanque se debe inspeccionar cuidadosamente por lo menos una vez al año. Cerciórese de que no haya ranuras en las soldaduras. De haberlas, libere la presión del tanque inmediatamente y reemplácelo.

Lubricación del Compresor

Vea la sección de Funcionamiento Añádale aceite al cabezal cuando sea necesario. Debe cambiar el aceite y el filtro cada 3 meses o después de 200 horas de funcionamiento; lo que ocurra primero.

Si el compresor se utiliza bajo condiciones húmedas por períodos cortos, la humedad se condensará en la caja del cigüeñal y ocasionará que el aceite luzca cremoso. El aceite contaminado por el agua no le proveerá la lubricación adecuada y lo debe cambiar inmediatamente. Si usa aceite contaminado, los cojinetes, pistones, cilindros y anillos se dañarán y estos daños no están cubiertos por la garantía. Para evitar la condensación del agua en el aceite, haga funcionar periódicamente el compresor con una presión de tanque cercana a 8.3 bar para compresores de etapa única abriendo la válvula de purga o una válvula de aire conectada al tanque o la manguera. Deje que el cabezal funcione por una hora en estas condiciones por lo menos una vez a la semana, o con más frecuencia, en caso de que el problema ocurra.

IMPORTANTE: Cámbiele el aceite después de 50 horas de operación.

Filtro de aire

Nunca utilice el cabezal del compresor sin instalarle el filtro de la entrada de aire o con un filtro obstruido. El elemento del filtro de aire debe verificarse mensualmente (ver Figura 10). Si utiliza el compresor con el filtro sucio, podría aumentar el consumo de aceite y la contaminación con aceite del aire expulsado. Si el filtro de aire está sucio, debe reemplazarse.

Corte el suministro eléctrico y limpie la cabeza del cilindro, el motor, las aspas del ventilador, las líneas de aire, el enfriador posterior y el tanque una vez al mes.

INSTRUCCIONES DE MANTENIMIENTO E INSPECCIÓN (CONTINUACIÓN)

Correa

Apadvertencia

, cerciórese de que el interruptor no se pueda activar y después libere la presión del tanque, para evitar que la unidad se mueva sin previo aviso.

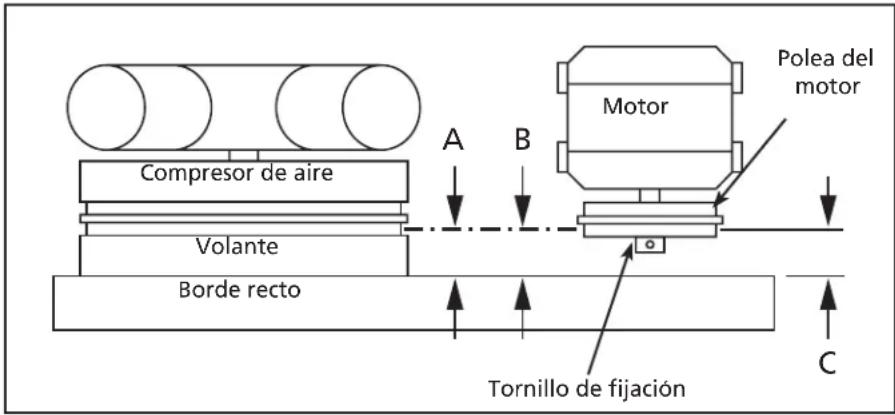

Chequée la tensión de las bandas cada 3 meses. Ajuste la tensión de las bandas para permitir una deflección de9,5 mm a 12,7 mm (3/8 pulg - 1/2 pulg) al ejercer una presión normal con el dedo. Igualmente, debe alinear las bandas usando como referencia un objeto recto que toque el volante y dos puntos del borde a ambos lados del volante. Las bandas deben estar paralelas a esta línea recta de referencia (vea la Figura 11). Las distancias A, B y C deben ser iguales para asegurar que las bandas estén alineadas adecuadamente. Las ranuras en la base le permiten mover el motor, en ambas direcciones, para ajustar la tensión de las bandas.

Polea del motor Motor Compresor de aire A B Volante Borde recto C Tornillo de fijación

Figura 11 - Vista superior

Retiro del protector de banda

AL'AVERTISSEMENT de banda delantero para inspeccionar o cambiar las bandas, revise los clips de sujeción y reemplácelos si están dañados o si el clip puede quitarse sin herramientas.

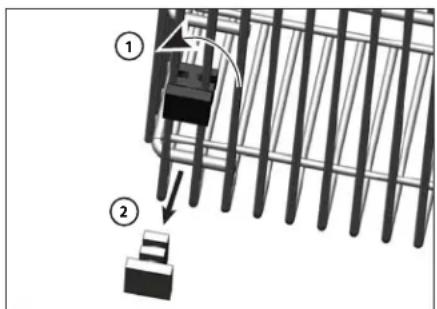

Retiro de los clips de sujeción

1. Usando una llave inglesa o pinzas, gire el clip 90°.
2. Jale el clip hacia afuera, separándolo del protector de banda.
3. Realice el procedimiento a la inversa para reinstalar el clip después de revisarlo.

Si va a almacenar el compresor por un período corto, cerciórese de que esté en su posición normal y en un área fría y bien protegida.

Programa De Mantenimiento

SERVICIO NECESARIO DIARIAMENTE MENSUALMENTE TRIMESTRALMENTE
Chequée la válvula de seguridad	●
Drene el tanque (Vea la Figura 8)	●
Mida el nivel de aceite	●
Limpie o cambie el filtro de aire	●
Chequée el sistema de enfriamiento interno	●
Limpie los componentes	●
Chequée la tensión de las bandas	●
Cambie el aceite (Vea la Figura 6)	●

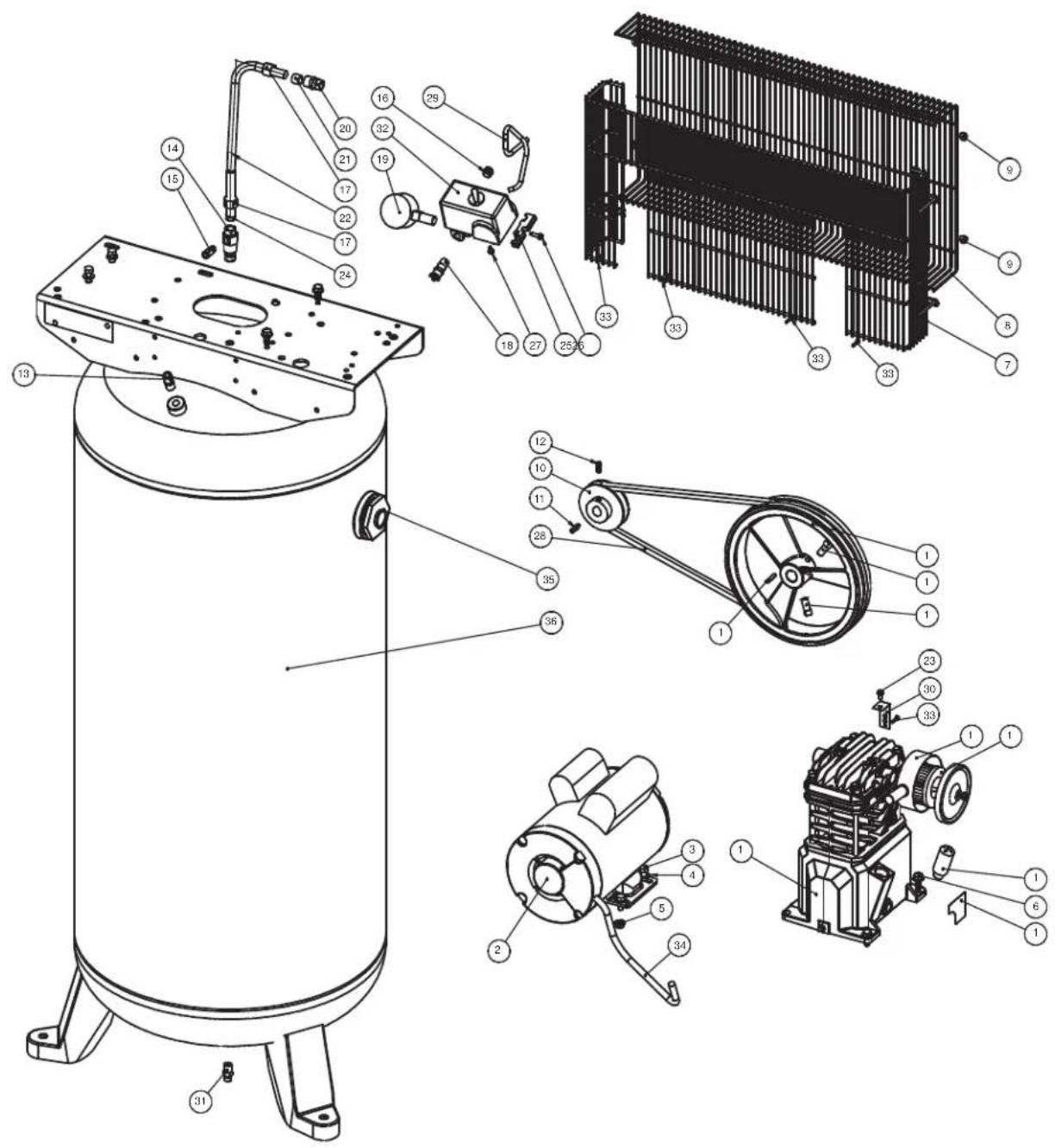

ILUSTRACION DE LAS PARTES DE REPARACION PARA LOS MODELOS VT6195 Y VT6395

24 horas al día, 365 días al año

Por favor proporcione la siguiente información:

• Número de modelo
• Número de serie (si lo tiene)
• Descripción de la parte y número que le corresponde en la lista de partes

LISTA DE PARTES DE REPARACION PARA LOS MODELOS VT6195 Y VT6395

No. de Ref.	Descripción	Número de Parte: Cant.
1	CONJUNTO DE LA BOMBA 3HP VT VT4723 1
2	MOTOR ELÉCTRICO DE 3.2HP 240V MC019700SJ 1
3	TORNILLO DE CABEZA HEXAGONAL 5/16 PULG.-18 X 3/4 PULG. - 4
4	ARANDELA, 5/16 PULG. - 4
5	TUERCA CON ALA, 5/16 PULG.-18 - 4
6	TORNILLO AUTORROSCANTE, 5/16 PULG. - 12 - 4
7	PROTECTOR DE BANDAS, TRASERO BG218700AV 1
8	PROTECTOR DE BANDAS, DELANTERO	BG218800AV	1
9	TUERCA DE BRIDA HEXAGONAL 10-24	- 4
10	POLEA 3.25" X 5/8" DIÁMETRO INTERNO	PU012700AV	1
11	LLAVE DE 3/16 PULG. X 1 PULG.	KE000900AV	1
12	TORNILLO DE 1/4 PULG.-20 X 1/2 PULG.	- 1
13	NIPLE DE TUBERÍA, 1/4 PULG. NPT X 1.5 PULG. - 1
14	VÁLVULA DE RETENCIÓN	CV221502AV	1
15	CONECTOR PARA TUBO QUICK CONNECT, 1/4 PULG. TUBERÍA X 1/8 PULG. NPT	ST081301AV	1
16	TAPÓN, 1/4 PULG. NPT	- 1
17	TUERCA DE COMPRESIÓN, 1/2 PULG.	ST033001AV	2
18	VÁLVULA DE SEGURIDAD ASME, 150PSI	V-215105AV	1
19	MEDIDOR, 300PSI	GA031900AV	1
20	CONECTOR DE COMPRESIÓN, 1/2 PULG. NPT X 1/2 PULG. TUBERÍA	- 1
21	CASQUILLO, 1/2 PULG.	- 1
22	TUBO DE ESCAPE	VT043300AP	1
23	TORNILLO ROSCANTE, 10-3/8 PULG.	- 1
24	CASQUILLO MOLDEADO, 1/2 PULG.	- 1
25	ABRAZADERA PARA INTERRUPTOR DE PRESIÓN	CW209700AV	1
26	TORNILLO DE PINZA	ST209800AV	1
27	TORNILLO AUTORROSCANTE DE CABEZA HEXAGONAL, 8 - 3/8 PULG.	- 2
28	BANDA, AX48	-	1
29	TUBO PTFE, 1/4 PULG. X 14 PULG.	- 1
30	SOPORTE DE PROTECTOR DE BANDAS	BG220400AV	1
31	VÁLVULA DE DRENAJE	D-1403	1
32	INTERRUPTOR DE PRESIÓN	CW209300AV	1
33	TORNILLO ROSCANTE, 5-5/8 PULG.	- 5
34	CABLE DE ALIMENTACIÓN DEL MOTOR, 16 PULG.	EC012800AV	1
35	TAPÓN DE PLÁSTICO, 3/4 PULG. NPT	- 1
36	TANQUE ASME DE 60 GALONES	AR236500CG	1

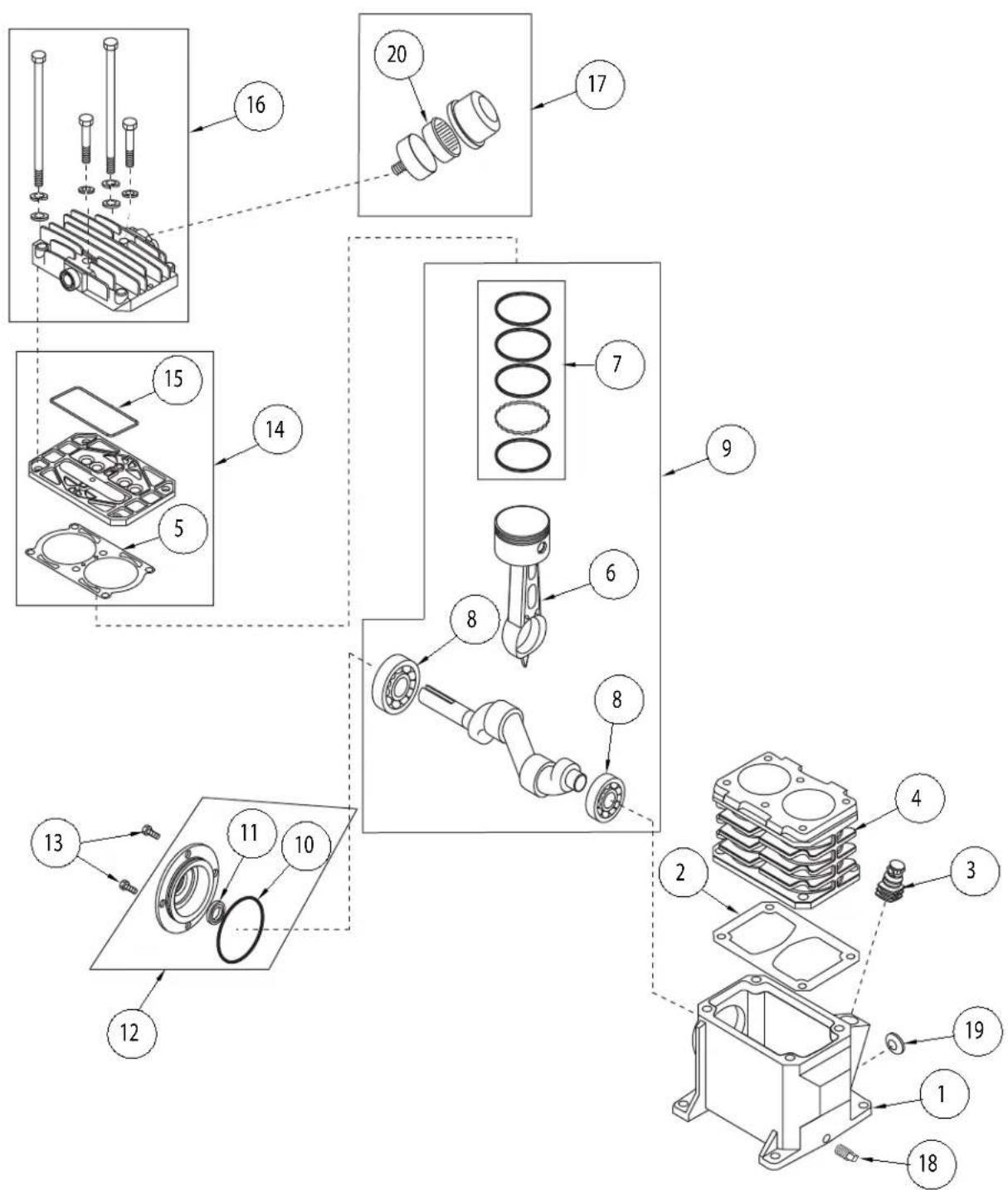

ILUSTRACION DE LAS PARTES DE REPARACION PARA LOS MODELOS VT4923

24 horas al día, 365 días al año

Por favor proporcione la siguiente información:

• Número de modelo
• Número de serie (si lo tiene)
• Descripción de la parte y número que le corresponde en la lista de partes

LISTA DE PARTES DE REPARACION PARA LOS MODELOS VT4923

No. de Ref.	Descripción	Número de Parte: Cant.
1 CÁRTER -- 1
2 EMPAQUE DEL CÁRTER			● 1
3 RESPIRADERO VH901100AV 1
4 CILINDRO -- 1
5 EMPAQUE DEL CILINDRO			● 1
6 CONJUNTO DE VARILLA CONECTORA Y PISTÓN -- 2
7 JUEGO DE ANILLOS DE PISTÓN -- 2
8 RODAMIENTO DE BOLA -- 2
9 CIGÜEÑAL, RODAMIENTOS, VARILLAS, CONJUNTO DEL PISTÓN			-- 1
10 EMPAQUE DE ANILLO			● 1
11 SELLO DE ACEITE			-- 1
12 CONJUNTO DE TAPA DE RODAMIENTO			-- 1
13 TORNILLO DE CABEZA HEXAGONAL M6 X 10 MM			† 4
14 CONJUNTO DE PLACA DE VÁLVULA			VT491100AV 1
15 SELLO MOLDEADO PARA PLACA DE VÁLVULA			● 1
16 CABEZA DE CILINDRO Y SUJETADORES			-- 1
17 CONJUNTO DEL FILTRO DE AIRE			VH901700AV 1
18 TAPÓN DE DRENAJE DE ACEITE DE 1/8 PULG. - 27			-- 1
19 MIRILLA			ST191700AV 1
20 ELEMENTO DEL FILTRO DE AIRE			VH901800AV 1
KITS DE REFACCIONES
●	JUEGO DE EMPAQUES		VT490900AV
--	NO DISPONIBLE
†	DISPONIBLE EN FERRETERÍAS LOCALES

Recordatorio: ¡Guarde su comprobante de compra con fecha para fines de la garantía! Adjúntela a este manual o archivela en lugar seguro.

GARANTÍA LIMITADA

1. DURACIÓN: La bomba del compresor y el receptor de aire tienen una garantía de tres años a partir de la fecha de compra del comprador original. El equilibro del paquete del compresor tiene una garantía de tres años a partir de la fecha de compra del comprador original.
2. QUIEN OTORGA ESTA GARANTÍA (EL GARANTE: Campbell Hausfeld a Marmon/Berkshire Hathaway Company, 100 Production Drive, Harrison, Ohio 45030. Visite www.campbellhausfeld.com
3. QUIEN RECIBE ESTA GARANTÍA (EL COMPRADOR): El comprador original (sin fines de reventa) del compresor de aire Campbell Hausfeld.
4. PRODUCTOS CUBIERTOS POR ESTA GARANTÍA: Compresores de aire VT6195 y VT6395 de Campbell Hausfeld.
5. COBERTURA DE LA GARANTÍA: Piezas y mano de obra para remediar los defectos de material y/o mano de obra con excepción de lo que se indica a continuación.
6. LO QUE NO ESTÁ CUBIERTO POR ESTA GARANTÍA:

A. Las garantías implícitas, incluyendo aquéllas de comerciabilidad e IDONEIDAD PARA FINES PARTICULARES, ESTÁN LIMITADAS A PARTIR DE LA FECHA DE COMPRA ORIGINAL DE ACUERDO CON LO ESPECIFICADO EN EL PÁRRAFO DE DURACIÓN. En algunos estados no se permiten las limitaciones a la duración de una garantía implícita, por lo cual las limitaciones antedichas pueden no ser aplicables en su caso.
B. CUALQUIER PÉRDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO, FALLA O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión no es aplicable
C. Cualquier falla debida a:

1. Accidente o abuso del comprador
2. Instalación incorrecta
3. Equipo que no ha sido operado o mantenido de acuerdo con las instrucciones detalladas de Campbell Hausfeld según lo detallado en el manual de operaciones que se entrega con el compresor.
4. Equipo que ha sido reparado o modificado sin autorización de Campbell Hausfeld.

D. Los servicios requeridos antes de la entrega tales como: ensamblaje, aceite o lubricantes y ajustes.

E. Los efectos del uso y desgasto normales.
F. Los motores de gasolina están específicamente excluidos de la cobertura de esta garantía limitada. El comprador debe seguir las clausulas de la garantía otorgada por el fabricante del motor de gasolina que se suministra con el producto.
G. Equipo que ha sido dañado en el tránsito.

1. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTÍA: Reparar o reemplazar, como lo decida el Garante, el compresor o componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente, durante el período de validez de la garantía. Las reparaciones cubiertas por la garantía se realizarán en la ubicación del comprador.

2. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTÍA:

A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto.
B. Tener cuidado al utilizar el producto, tal como se indica(n) en el (los) manual(es) del propietario.
C. Reparaciones que requieran tiempo adicional al horario normal de trabajo, o cualquier asunto que exceda la tarifa normal de reembolso por mano de obra para reparaciones bajo la garantía del fabricante.
D. El tiempo requerido por cualquier control de seguridad, capacitación relacionada con seguridad, o asuntos similares necesarios para que el personal de servicio pueda tener acceso a las instalaciones.
E. La ubicación de la unidad debe tener espacio suficiente para que el personal de servicio pueda realizar reparaciones y debe ser fácilmente accesible.

1. CUÁNDO EFECTUARÁ EL GARANTE LA REPARACIÓN O REEMPLAZO CUBIERTO BAJO ESTA GARANTÍA: La reparación o reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también puede tener otros derechos que varían de un Estado a otro. o de un país a otro.
