MANUAL DE USUARIO H-3029 Uline

Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.

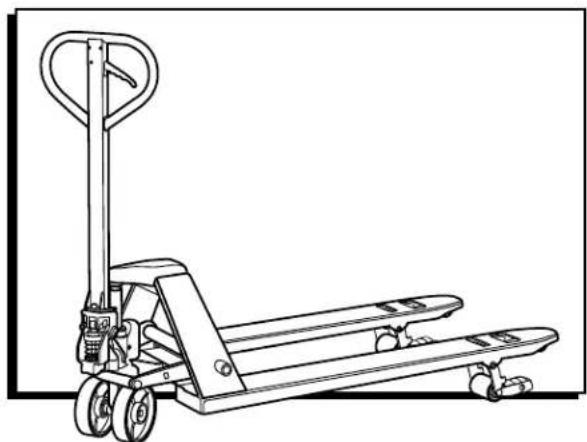

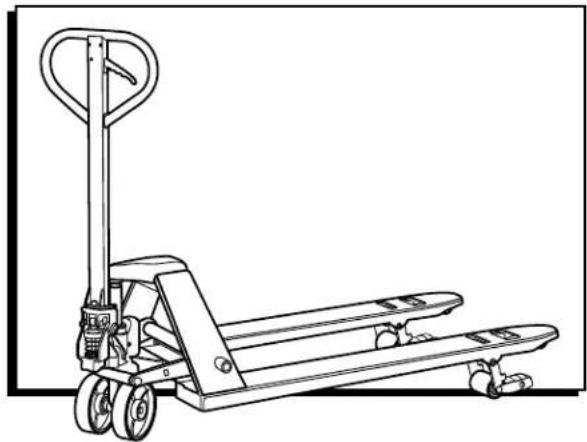

MODELO	H-3029
Capacidad Estándar 2,495 kg (5,500 lbs.)
Capacidad de Lateral 1,497 kg (3,300 lbs.)
Altura Máx. de Horquilla	20 cm (8")
Altura Mín. de Horquilla	8 cm (3")
Longitud de Horquilla	122 cm (48")
Ancho Total de Horquilla	69 cm (27")
Diámetro de la Llanta de Horquilla	Poliuretano de 8 cm (3")
Diámetro de la Llanta Lateral	Nylon de 6 cm (2.5")
Diámetro de la Llanta de Dirección	Poliuretano de 18 cm (7")
Peso Neto	73 kg (160 lbs.)

FUNCIONAMIENTO

iADVERTENCIA! El operador debe leer y entender las instrucciones aquí y en el patín antes de usarlo.

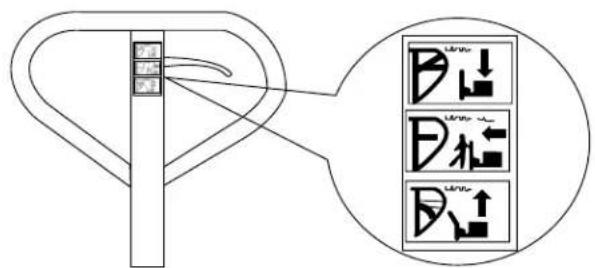

En la asa del patín hidráulico, encontrará la palanca de control, esta puede ser ajustada a tres posiciones. (Vea Diagrama 1)

Diagrama 1

• DOWN = para bajar las horquillas
• NEUTRAL = para mover la carga
• UP = para elevar las horquillas

Si las horquillas se elevan mientras bombea en la posición NEUTRAL, gire el tornillo de ajuste en el sentido de las manecillas del reloj y continúe bombeando hasta que las horquillas no se eleven y la posición NEUTRAL funcione correctamente.

1. Si las horquillas se bajan mientras bombea en la posición NEUTRAL, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas no se bajen.
2. Si las horquillas no se bajan cuando la palanca de control está en la posición DOWN, gire el tornillo de ajuste en el sentido a las manecillas del reloj hasta que las horquillas bajen al levantar la palanca de control. Luego revise la posición de NEUTRAL en los pasos 1 y 2.
3. Si las horquillas no se levantan al bombear en la posición UP, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas se eleven mientras bombea en la posición UP. Luego revise la posición de NEUTRAL y DOWN en los pasos 1, 2 y 3.

NOTA: Al estar viendo el patín del lado de la asa, el tornillo de ajuste está localizado al lado derecho de la bomba arriba de la llanta derecha. El patín bajará mas rápido o lento dependiendo de que tan adentro o afuera esté el tornillo.

AJUSTAR EL ANCHO DE HORQUILLA

Diagrama 4Diagrama 2 Pin de Ajuste Base de Soporte

1. Bombee las horquillas arriba de 18 cm (7") o hasta que las llantas laterales toquen el piso. (Vea Diagrama 2)

2. Gire la asa 90°. (Vea Diagrama 3)

3. Localice el pin de ajuste naranja en la parte posterior de la asa.

4. Jale el pin hacia arriba y gire 90°. (Vea Diagrama 4)
5. Baje el pin y asegúrese que la asa esté ajustada a la base.

SEGURIDAD

Para un manejo seguro del Patín Hidráulico, favor de leer todas las instrucciones y avisos de seguridad aquí y en el patín hidráulico antes de usarlo.

1. No opere el patín hidráulico a menos de que este familiarizado con él y haya sido entrenado o autorizado para usarlo.
2. No utilice el patín en terreno inclinado.
3. No ponga ninguna parte de su cuerpo en el mecanismo de levante o debajo de las horquillas o carga. No suba pasajeros.
4. Aconsejamos que los operadores usen guantes y zapatos de seguridad.

Diagrama 5

1. No maneje cargas inestables o apiladas sin asegurarlas.
2. No sobrecarge el patín.

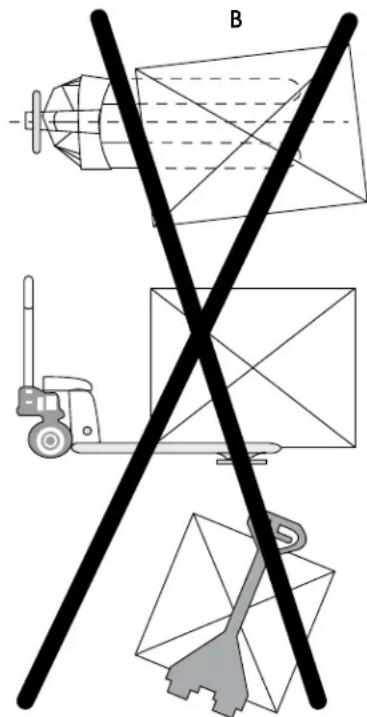

3. Siempre ponga la carga en el centro de las horquillas, no al final de las horquillas. (Vea Diagrama 5)
4. La capacidad del patín asume que la carga está distribuida de manera uniforme con el centro de la carga en el punto medio de la longitud de las horquillas.
5. Asegúrese que la longitud de las horquillas coincida con la longitud de la carga de la tarima.
6. Deje las horquillas al nivel más bajo cuando el patín no esté en uso.

Pudiera entrar aire a la unidad con el paso del tiempo o cuando se reemplacen los sellos. Para expulsar el aire, levante la palanca a la posición DOWN, y luego mueva la asa hacia arriba y abajo varias veces.

REVISIÓN DIARIA Y MANTENIMIENTO

La revisión diaria del patín hidráulico puede reducir el desgaste de la unidad. Preste atención especialmente a las llantas, los ejes, la asa, las horquillas y la palanca de control para elevar y bajar.

LUBRICACIÓN

Utilice aceite de motor o grasa para lubricar todas las partes móviles.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
Las horquillas no se elevan. El tornillo	de ajuste no está en la posición correcta.Aire en el aceite hidráulico.	Reajuste el tornillo de ajuste.(Vea Funcionamiento)Expulse el aire.(Vea Mantenimiento)
Las horquillas no bajan. El rodillo y/o	cilindro están deformesa causa de una carga gravementedesbalanceada.Alguna parte se ha quebrado odeformado a causa de una cargadesbalanceada.El tornillo de ajuste no está en la posición correcta.	Reemplace el rodillo y/o cilindro.Repare o reemplace el componente.Reajuste el tornillo de ajuste.(Vea Funcionamiento)
Fugas. Los sellos están desgastados o	dañados.Algunas partes pueden estar quebradaso desgastadas.	Reemplace los sellos con unos nuevos.Reemplace bomba.
Las horquillas descienden sin haberlas bajado.	Aire en el aceite hidráulico.Los componentes están desgastados o dañados.El tornillo de ajuste no está en la posición correcta.	Expulse el aire.(Vea Mantenimiento)Reemplace componentesReajuste el tornillo de ajuste.(Vea Funcionamiento)

NOTA: No intente reparar el patín hidráulico a menos de que haya sido entrenado o autorizado.
