MANUAL DE USUARIO H-2722 Uline

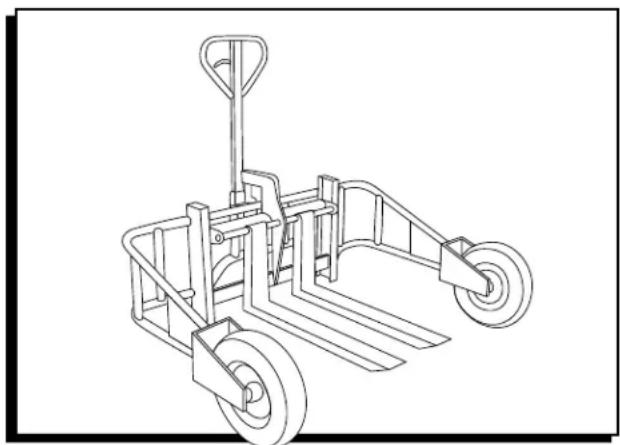

MODELO H-2722
Capacidad (centro de carga de 12") 907 kg (2,000 lbs.)
Capacidad (centro de carga de 15") 680 kg (1,500 lbs.)
Longitud de Horquilla 81.3 cm (32")
Ancho de la Horquilla 10.2 cm (4")
Grosor de la Horquilla	6 cm (2 38 ")
Altura Máx. de Horquilla 22.9 cm (9")
Altura Mín. de Horquilla	7.6 cm (3")
Largo General	124.5 cm (49")
Ancho Total	166.4 cm (65 12 ")
Altura Total	128.3 cm (50 12 ")
Diámetro de las Llantas Delanteras	Neumáticas de 40.6 cm (16")
Diámetro de las Llantas de Dirección	Neumáticas de 25.4 cm (10")
Peso	140 kg (309 lbs.)

SEGURIDAD

• Lea y entienda estas instrucciones antes de usar el patín hidráulico.
• No ponga las manos ni los pies debajo del patín hidráulico en ningún momento.
• Lleve siempre zapatos de seguridad apropiados.
• No utilice el patín hidráulico en rampas o superficies con inclinación.
• No vuelque las horquillas del patín hidráulico cuando estén cargadas. Esto podría dañar las horquillas y ocasionar lesiones personales.

• Nunca deje un patín hidráulico cargado sin supervisión en posición elevada. Baje siempre la carga al suelo.

• No cargue el patín hidráulico con más peso del establecido en su capacidad.

• Asegure la carga antes de transportarla.
• Para evitar volcaduras accidentales, confirme que la carga se encuentra centrada en las horquillas.
• No mueva un patín hidráulico cargado por otro medio que no sea la fuerza manual.
• No seguir estas advertencias puede causar lesiones personales y/o daños a la propiedad.

FUNCIONAMIENTO

Diagrama 1 Bajar Neutro Subir

Para subir las horquillas, coloque el asa en la posición SUBIR (parte inferior de la ranura del asa). (Vea Diagrama 1)

Para bajar las horquillas, mueva el asa de la palanca a la posición BAJAR (parte superior de la ranura). (Vea Diagrama 1)

Para mover el asa libremente, coloque la palanca en la posición NEUTRO (muesca central de la ranura). (Vea Diagrama 1)

PARA SUBIR UNA CARGA

1. Baje las horquillas hasta la posición más baja.
2. Inserte las horquillas debajo de la carga o en la tarima.
3. Coloque la palanca en la posición SUBIR.
4. Mueva el asa hacia arriba y hacia abajo hasta que las horquillas alcancen la altura deseada.

PARA MOVER UNA CARGA

1. Coloque la palanca en la posición NEUTRO.
2. Empuje o jale el patín hidráulico para colocarlo en la ubicación deseada.

PARA BAJAR UNA CARGA

1. Jale la palanca para colocarla en la posición BAJAR.
2. Quite las horquillas de la carga.

AJUSTE DE LA LEVA ARRIBA/ABAJO

1. Coloque la palanca en la posición NEUTRO.
2. Alterne entre girar la tuerca de la leva y bombear con el asa. (Vea Diagrama 2)
3. Cuando deje de subir, gire la fuerca una vez más.
4. La fuerca de la leva estará bien ajustada cuando al bombear con el asa en la posición NEUTRO no se produzca movimiento alguno en el martillo hidráulico.

Diagrama 2 Leva Tuerca de Leva

MANTENIMIENTO

LIMPIEZA DE LA VÁLVULA DE DESCARGA (DRENAJE DE LA BOMBA)

Con el paso del tiempo, el ensamble de la bomba hidráulica podría obstruirse con suciedad o burbujas de aire y no funcionar correctamente. Para limpiar la válvula de descarga y drenar la bomba:

1. Bombee el asa rápidamente, elevando el patín hidráulico a su altura máxima. Continuando con la acción de bombeo, jale la palanca para colocarla en la posición BAJAR.
2. Cuando las horquillas alcancen la posición más baja, la válvula estará drenada. Repita la operación en caso de ser necesario.

LUBRICACIÓN

Verifique el nivel de aceite anualmente quitando el tapón de aceite (Parte #28 del diagrama de la bomba), ubicado en la parte superior de la cubierta de la bomba. Al agregar o cambiar el aceite, llene el tanque a través del orificio del tapón de aceite hasta el 80% de su capacidad con aceite para gatos hidráulicos, a una profundidad de unos 5 cm (2") en la cubierta de la bomba. (Vea Diagrama 3)

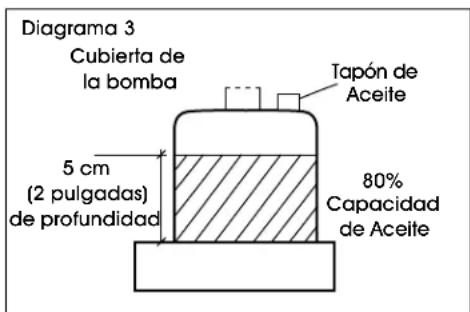

Diagrama 3 Cubierta de la bomba Tapón de Aceite 5 cm (2 pulgadas) de profundidad 80% Capacidad de Aceite

Favor de usar aceite Shell Tellus: N.° 22 o 27, aceite para turbinas: N.° 22 o Texaco Regal: N.° 32. Engrase las llantas delanteras y traseras anualmente o cuando sea necesario.

ilIMPORTANTE! No use ningún otro tipo de aceite. Hay un conector para grasa ubicado en la placa (Parte #43 del diagrama de la bomba). Lubrique este punto dos veces al año o cuando sea necesario. Los baleros de las llantas están sellados y no requieren lubricación. El eje de la manivela cuenta con casquillos ligeros que tampoco requieren lubricación. Engrase ligeramente todas las demás partes móviles.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
La unidad hidráulica no se eleva.	Bajo nivel de aceite en el tanque.La bola de acero no está bien asentada en la unidad hidráulica.Anillo-O desgastado en el cilindro del martillo.	Asegúrese de que no haya ninguna fuga de aceite que proceda de la válvula y agregue aceite.Limpie la válvula de liberación.(como se indica en Mantenimiento).Reemplace el anillo-O.
Una vez arriba, el patín se baja solo.	La bola de acero o la válvula de descarga no están bien asentadas.Anillo-O desgastado en el cilindro del martillo.Hay una fuga de aceite en cada válvula.	Limpie la válvula de descarga.(como se indica en Mantenimiento).Reemplace el anillo-O.Apriete el cople de cada una de las válvulas.
Las horquillas no se bajan. La cadena de la leva está rota.La fuerca de la leva que permite subir y bajar está desajustada.Las varillas y los eslabones de la horquilla están rotos.		Reemplace la cadena de la leva.Ajuste la fuerca de la leva.(como se indica en Funcionamiento).Reemplace las partes descompuestas.
La palanca no se asienta en la posición NEUTRO.	La fuerca de la leva que permite subir y bajar está desajustada.	Ajuste la fuerca de la leva.(como se indica en Funcionamiento).

NOTA: No intente reparar el patín hidráulico a menos que esté capacitado y autorizado para hacerlo.
