MANUAL DE USUARIO H-10296 Uline

Para Español, vea páginas 6-10.

COLECCIÓN METROPOLITANA

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Mazo de Caucho

Taladro (Opcional)

Broca de 5/16" (Opcional)

Se Recomienda Armar Entre Dos Personas

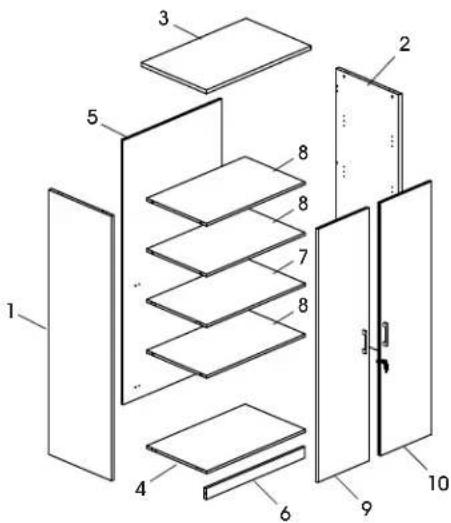

PARTES

A

4 Tapas Niveladoras

B

2 Asas de Metal

4 Pernos M4 x 22 mm

D

29 Pasadores para Tuercas Minifix

E

29 Tuercas Minifix

F

1 Soporte en L

1 Soporte en S

4 Tornillos M3 x 16 mm

1 Cerradura

2 Tornillos M3.5 x 14 mm

G

22 Taquetes

K

1 Tapón para Puerta

R

1 Kit de Anclaje para Pared

16 Pernos M4 x 10 mm
32 Tornillos M4 x 14 mm

ENSAMBLE

NOTA: Ensamble la unidad sobre una superficie lisa que no deje marcas para evitar rayones. Verifique que todas las partes estén incluidas.

iIMPORTANTE! Gire la fuerca minifix 1/4 a la derecha para asegurarla.

IMPORTANTE: Función de la Tuerca Minifix

Gire 1/4 de posición a la Derecha para asegurarla

Asegúrese de que la flecha apunte al borde del panel antes de insertaria en el orificio del panel.

iIMPORTANTE! Los pasadores para tuercas minifix se deben apretar una vez se hayan insertado en el panel. Para apretar los pasadores, sostenga la parte inferior del pasador y apriete con el desarmador de cruz.

Sostenga mientras aprieta

AJUSTE LOS PASADORES PARA TUERCAS MINIFIX

NOTA: Use un desarmador de cruz para apretar las tuercas y pasadores minifix y los tornillos.

NOTA: Puede colocar las tapas de las tuercas minifix (M) una vez que haya apretado las tuercas para darle una apariencia terminada.

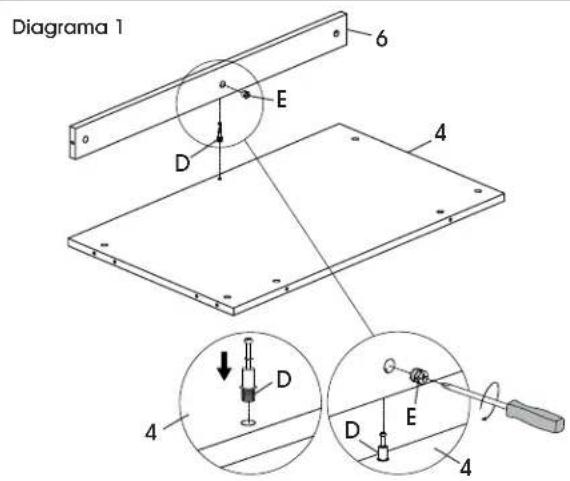

1. Instale un pasador para tuerca minifix (D) en el panel inferior (4). Inserte una tuerca minifix (E) en los orificio correspondientes de la moldura (6). Junte el panel inferior a la moldura y apriete las tuercas minifix. (Vea Diagrama 1)

Diagrama 1 6 E D 4 4 D E D 4

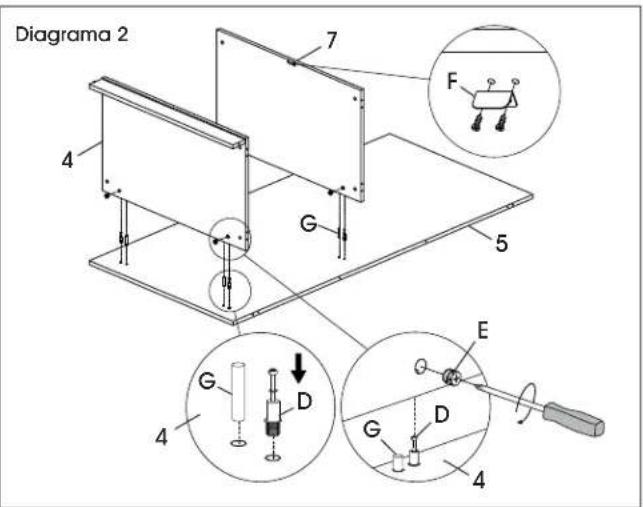

1. Inserto cuatro pasadores para tuercas minifix (D) y cuatro taquetes (G) en el panel posterior (5). Inserte cuatro tuercas minifix (E) en el panel inferior (4) y la repisa fija (7). Ensamble el panel inferior con la repisa fija y apriete las tuercas miniflix con un desarmador de cruz. (Vea Diagrama 2)
2. Alinee los orificios del Soporte en L (F) con los orificios preperforados de la repisa fija (7). Inserte dos tornillos M3 x 16 mm (F) y tijelos utilizando un desarmador de cruz. (Vea Diagrama 2)

Diagrama 2 7 F G 5 4 E G D D G 4

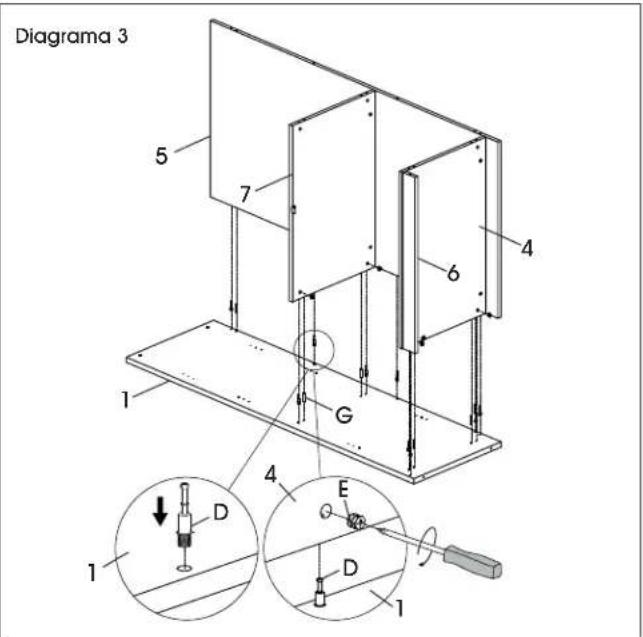

1. Inserte nueve pasadores para tuercas minifix (D) y seis taquetes (G) en el panel lateral izquierdo (1). Inserte nueve tuercas minifix (E) en el panel inferior (4), la repisa fija (7), el panel posterior (5) y la moldura (6). Fije los paneles y apriete las tuercas minifix con un desarmador de cruz. (Vea Diagrama 3)

Diagrama 3 5 7 4 6 1 G 4 E 1 D D 1

CONTINUACIÓN DEL ENSAMBLE

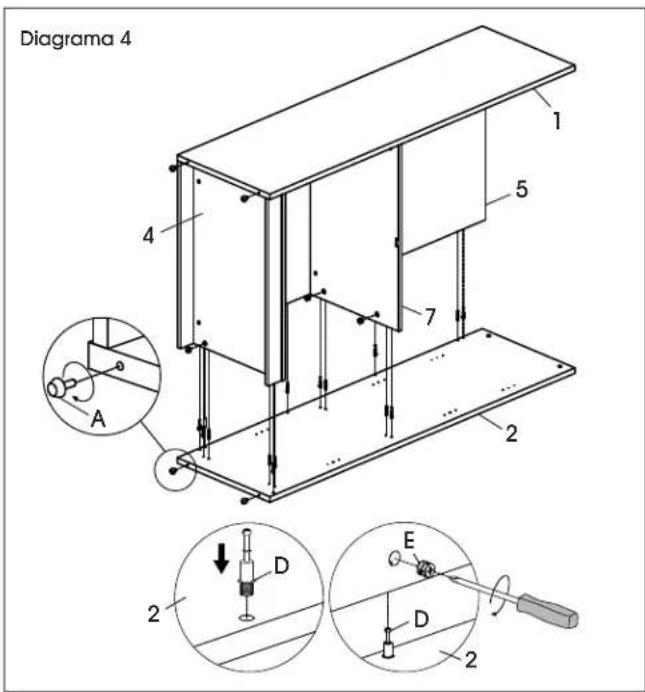

1. Inserte nueve pasadores de tuerca minifix (D) y seis taquetes (G) en el panel lateral derecho (2). Inserte nueve tuercas minifix (E) en el panel inferior (4), la repisa fija (7), el panel posterior (5) y el zoclo (6). Fije los paneles y apriete las tuercas minifix con un desarmador de cruz. (Vea Diagrama 4)
2. Inserte las tapas niveladoras (A) en la parte inferior de los paneles laterales. (Vea Diagrama 4)

Diagrama 4 1 5 4 7 2 A 2 D E D 2

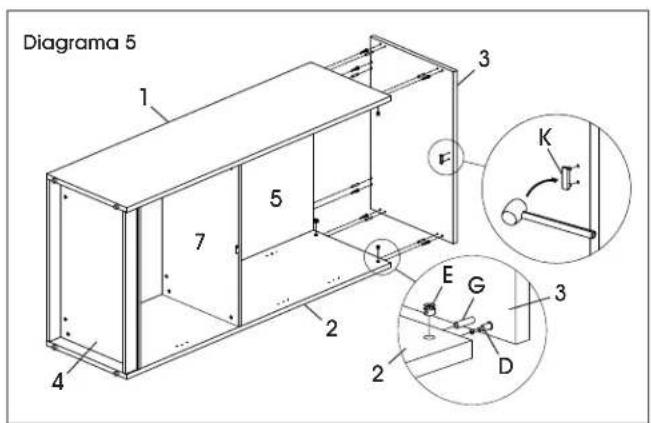

1. Alinee los orificios del tapón para puerta (K) con los orificios preperforados en el panel superior (3) y golpéelo ligeramente con un mazo de caucho para insertarlo. Inserte seis pasadores para tuercas minifix (D) y seis taquetes (G) en el panel superior. Inserte seis tuercas minifix (E) en el panel posterior (5), el panel lateral derecho (2) y el panel lateral izquierdo (1). Fije el panel superior y apriete las tuercas minifix con un desarmador de cruz. (Vea Diagrama 5)

Diagrama 5 1 3 5 7 2 4 2 E G 3 K D

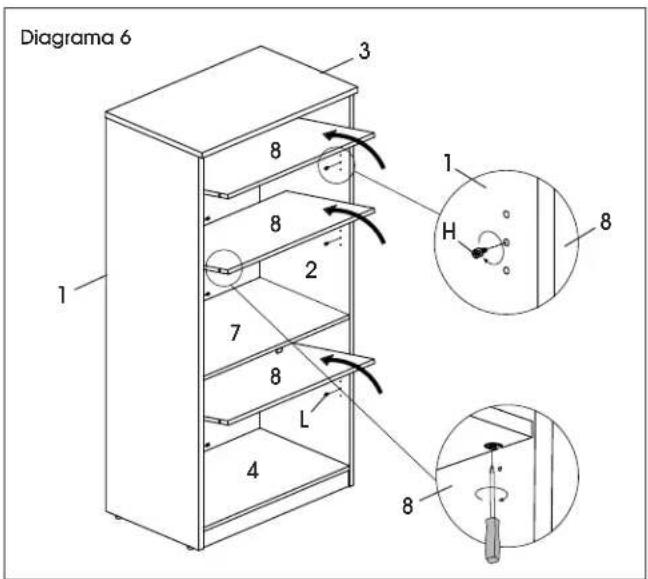

1. Coloque el gabinete en posición vertical. Inserte 12 taquetes para repisa (H) en los paneles laterales. Coloque las repisas (8) dentro del gabinete y asegúrese de que los soportes para repisa descansen sobre los taquetes. Apriete los soportes de las repisas debajo de ellas para un ajuste seguro. (Vea Diagrama 6)

Diagrama 6 1 2 3 8 7 8 L 4 1 H 8

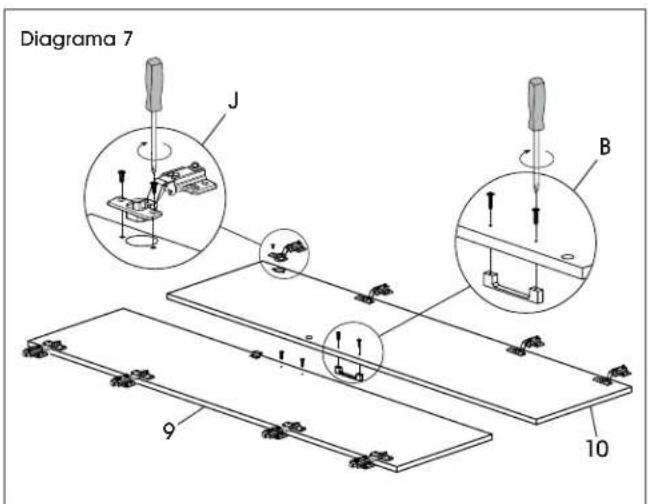

1. Coloque los paneles de la puerta izquierda (9) y derecha (10) sobre una superficie lisa que no deje marcas para evitar rayones. Alinee los orificios de la bisagra de ala para puerta (J) con los orificios preperforados de los paneles para puertas. Inserte dos tornillos M4 x 10 mm y apriételos utilizando un desarmador de cruz o taladro. Repita la operación en las siete bisagras restantes. (Vea Diagrama 7)
2. Fije las asas (B) a la parte exterior de los paneles de puertas utilizando tornillos M4 x 22 mm (B) y un desarmador de cruz. (Vea Diagrama 7)

Diagrama 7 J B 9 10

CONTINUACIÓN DEL ENSAMBLE

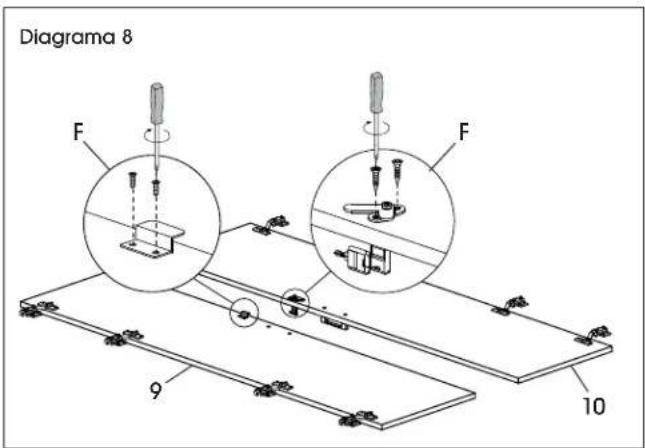

1. Alinee los orificios en el Soporte en S (F) con los orificios preperforados en la puerta izquierda (9). Inserte dos tornillos M3 x 16 mm (F) y fijelos utilizando un desarmador de cruz o taladro.
2. Alinee los orificios del seguro (F) con los orificios preperforados de la puerta derecha (10). Inserte dos tornillos M3.5 x 14 mm (F) y fijelos usando un desarmador de cruz o taladro. (Vea Diagramas 8 a 9)

NOTA: Consulte el Diagrama 9 para ver la orientación correcta para cerrar.

Diagrama 8 F F 9 10

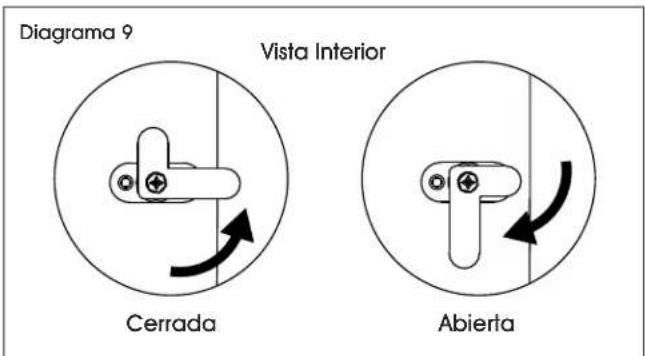

Diagrama 9 Vista Interior Cerrada Abierta

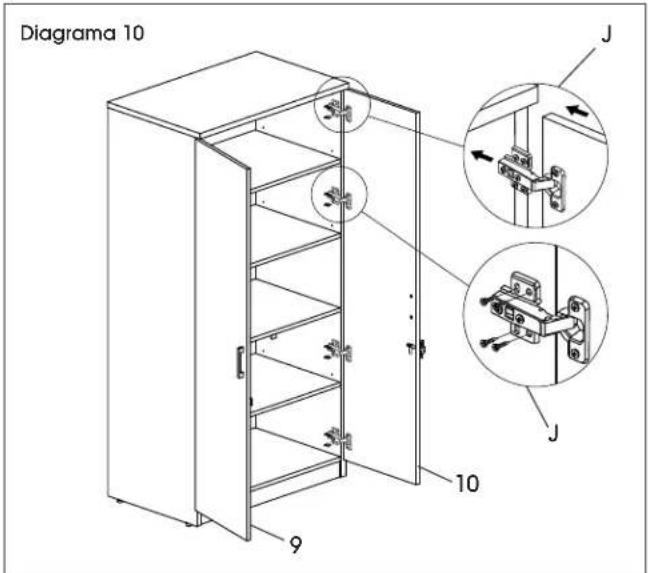

1. Entre dos personas, alineen el panel de la puerta con el panel lateral. Fije la bisagra de ala para armazón (J) al interior de los paneles laterales utilizando cuatro tornillos M4 x 14 mm (J). Repita la operación en las siete bisagras restantes. (Vea Diagrama 10)

NOTA: Los paneles laterales cuentan con dos orificios preperforados para alinear. Fije las puertas con los orificios preperforados primero. Los tornillos de madera restantes se pueden instalar en los paneles laterales sin orificios preperforados.

Diagrama 10 9 10 J J

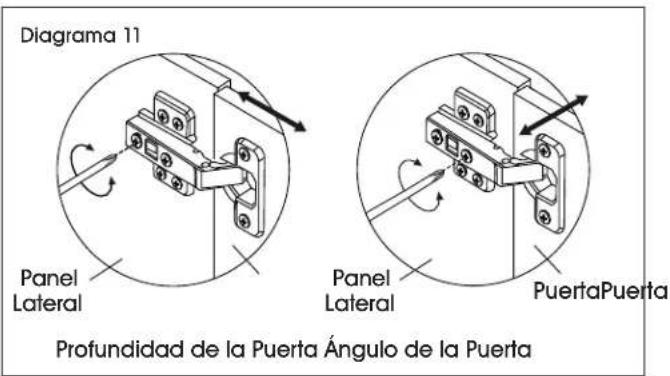

1. Cuando los paneles de las puertas estén unidos, la bisagra puede requerir un ajuste para que las puertas se alineen. Para ajustar la profundidad de las puertas, apriete o afloje el tornillo posterior en la bisagra. Para ajustar el ángulo de las puertas, apriete o afloje el tornillo central en la bisagra. (Vea Diagrama 11)

Diagrama 11 Panel Lateral Profundidad de la Puerta Ángulo de la Puerta Panel Lateral PuertaPuerta

CONTINUACIÓN DEL ENSAMBLE

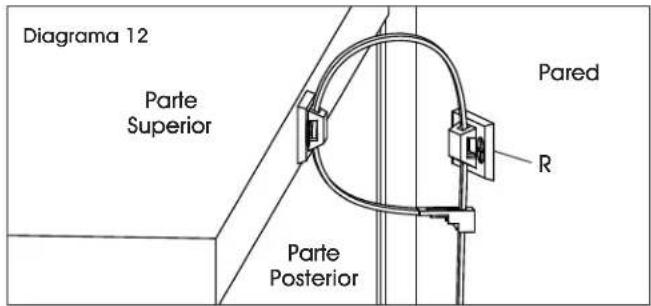

1. Fije un taquete para pared (R) a la parte posterior del la parte superior del gabinete con dos tornillos M4 x 20 mm. Marque los orificios en la pared donde se colocarán los taquetes de plástico. Taladre los orificios utilizando la broca de 5/16". Instale en la pared el soporte opuesto del anclaje para pared con dos tornillos M4 x 40 mm y dos anclajes de plástico. Apriete el cincho para evitar que se vuelque. (Vea Diagrama 12)

Diagrama 12 Parte Superior Pared R Parte Posterior

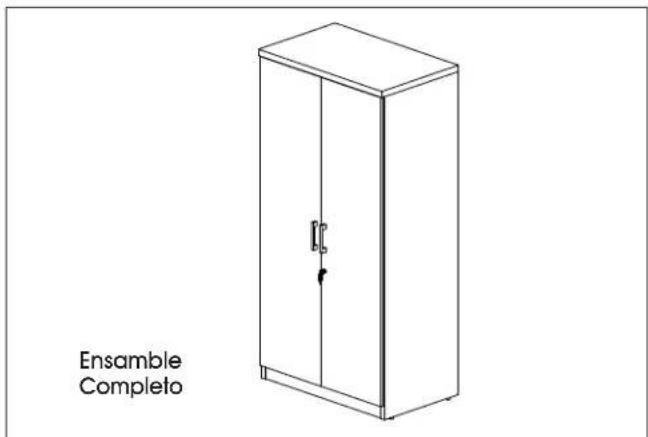

Ensamble Completo

ULINE

H-10296

COLLECTION METRO

ARMOIRE DE RANGEMENT – 72 po DE HAUTEUR

1 800 295-5510

uline.ca

OUTILS REQUIS

Tournevis cruciforme
