MANUAL DE USUARIO H-10295 Uline

Para Español, vea páginas 6-10.

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Mazo de Caucho

Taladro (Opcional)

Broca de 5/16" (Opcional)

Se Recomienda Armar Entre Dos Personas

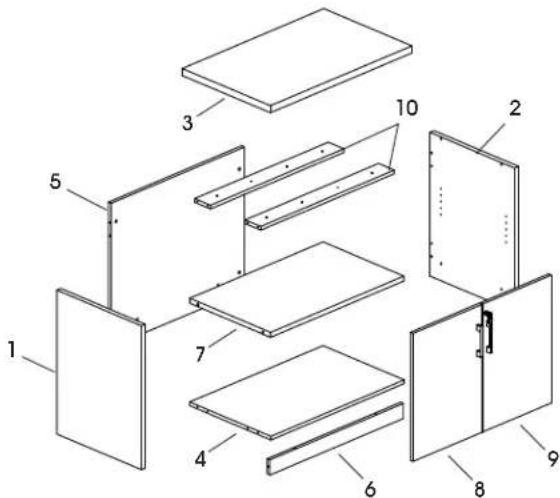

PARTES DEL GABINETE PARA ALMACENAMIENTO

# DESCRIPCIÓN CANT.
1 Panel Lateral Izquierdo 1
2 Panel Lateral Derecho 1
3 Panel Superior 1
4 Panel Inferior 1
5 Panel Posterior 1
6 Moldura	1
7 Repisa	1
8 Puerta Izquierda	1
9 Puerta Derecha	1
10 Viga de Soporte	2

A

4 Tapas Niveladoras

B

2 Asas de Metal

4 Pernos M4 x 22 mm

C

8 Pernos M6 x 30 mm

D

17 Pasadores para Tuercas Minifix

F

1 Soporte en L

1 Soporte en S

4 Tornillos M3 x 16 mm

1 Cerradura

2 Tornillos M3.5 x 14 mm

E

17 Tuercas Minifix

G

12 Taquetes

K

1 Tapón para Puerta

R

1 Kit de Anclaje para Pared

8 Pernos M4 x 10 mm
16 Tornillos M4 x 14 mm

ENSAMBLE

Para el ensamble de la credenza para almacenamiento H-10306 y H-10307, consulte las instrucciones incluidas con los armazones superior y laterales de la credenza de almacenamiento H-10308.

NOTA: Ensamble la unidad sobre una superficie lisa que no deje marcas para evitar rayones. Verifique que todas las partes estén incluidas.

iIMPORTANTE! Gire la fuerca minifix 1/4 a la derecha para asegurarla.

iIMPORTANTE! FUNCIÓN DE LA TUERCA MINIFIX

GÍRELA 1/4 DE POSICIÓN A LA DERECHA PARA ASEGURARLA

Asegúrese de que la flecha apunte al borde del panel antes de insertarla en el orificio del panel.

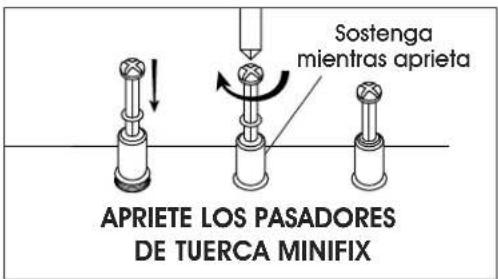

iIMPORTANTE! Los pasadores para tuercas minifix se deben apretar una vez que se hayan insertado en el panel. Para apretar los pasadores, sostenga la parte inferior del pasador y apriete con el desarmador de cruz.

Sostenga mientras aprieta APRIETE LOS PASADORES DE TUERCA MINIFIX

NOTA: Use un desarmador de cruz para apretar las tuercas y pasadores minifix y los tornillos.

NOTA: Puede colocar las tapas de las tuercas minifix (I) una vez que las haya apretado para darle una apariencia terminada.

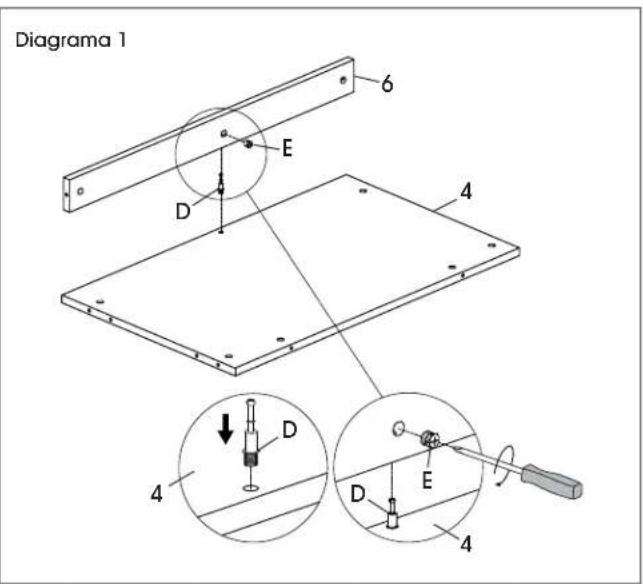

1. Instale un pasador para fuerca minifix (D) en el panel inferior (4). Inserte una fuerca minifix (E) en el orificio correspondiente de la moldura (6). Junte el panel inferior a la moldura y apriete las tuercas minifix. (Vea Diagrama 1)

Diagrama 1 6 E D 4 4 D E D 4

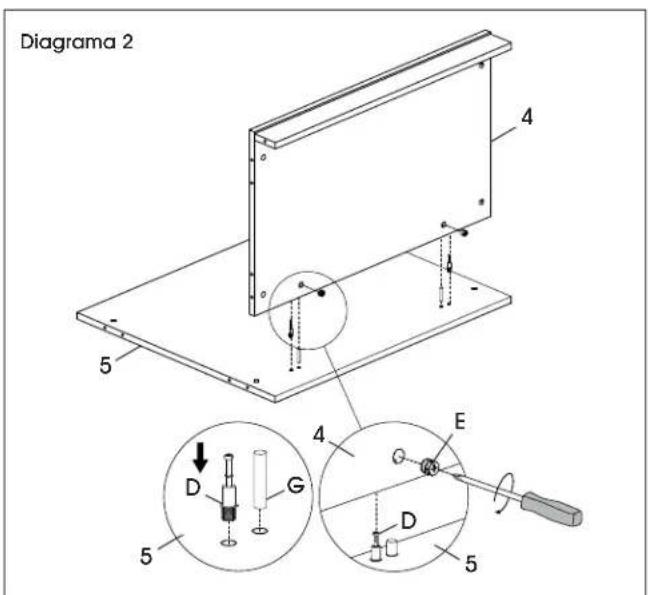

1. Instale dos pasadores para tuercas minifix (D) en el panel posterior (5). Inserte dos tuercas minifix (E) en los orificios correspondientes del panel inferior (4). Junte los paneles posterior e inferior y apriete las tuercas minifix. (Vea Diagrama 2)

Diagrama 2 4 5 4 E D G 5 D D 5

CONTINUACIÓN DEL ENSAMBLE

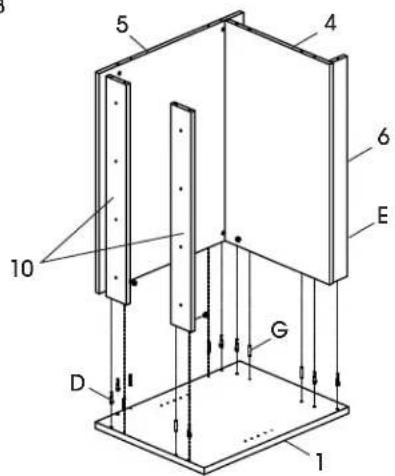

1. Instale siete pasadores para tuercas minifix (D) y seis taquetes (G) en el panel lateral izquierdo (1). Inserte las siete tuercas minifix (E) en los orificios correspondientes del panel posterior (5), panel inferior (4), moldura (6) y las vigas de soporte superior (10). Junte el panel lateral izquierdo con el panel posterior, panel inferior, moldura y vigas de soporte superior y apriete las tuercas minifix. Repita la operación con el panel lateral derecho (2). (Vea Diagrama 3)

Diagrama 3

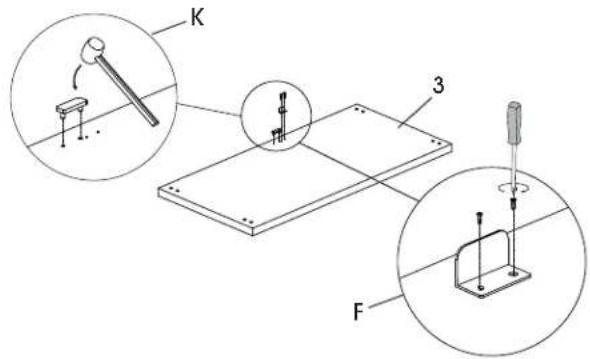

1. Alinee los orificios en el Soporte en L (F) con los orificios preperforados en el panel superior (3). Inserte dos tornillos M3 x 16 mm (F) y fijelos utilizando un desarmador de cruz o taladro. Alinee los orificios del tapón para puerta (K) con los orificios preperforados en el panel superior y golpéelo ligeramente con un mazo de caucho para insertarlo. (Vea Diagrama 4)

Diagrama 4

K 3 F

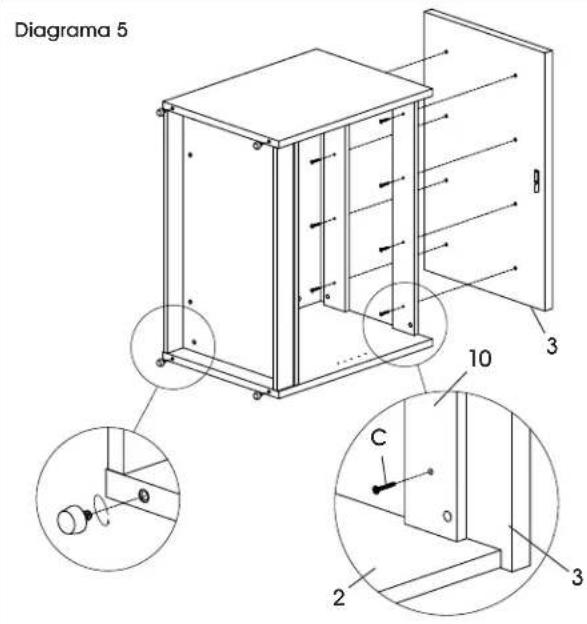

1. Fije el panel superior (3) a las vigas de soporte utilizando ocho pernos M6 x 30 mm (C). (Vea Diagrama 5)
2. Instale las tapas niveladoras (A) en la parte inferior de los paneles laterales. (Vea Diagrama 5)

NOTA: Las tapas niveladoras se pueden ajustar en los pisos irregulares.

Diagrama 5 10 C 2 3

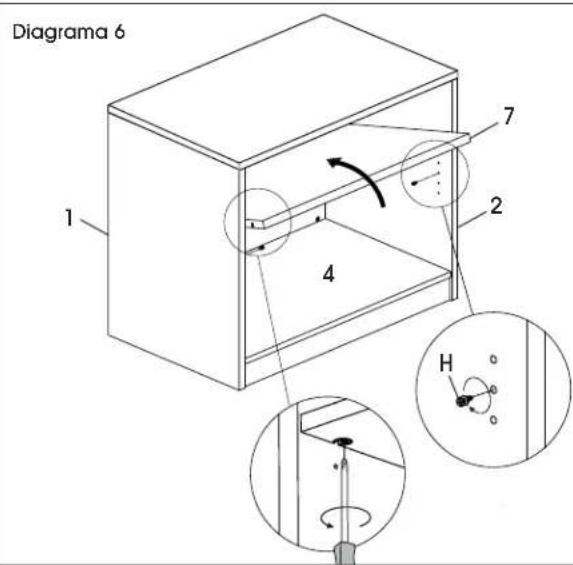

1. Levante el gabinete. Inserte cuatro taquetes para repisa (H) en los orificios correspondientes de los paneles laterales (1,2). Coloque la repisa (7) dentro del gabinete y asegúrese de que los soportes para repisa descansen sobre los taquetes. Apriete los soportes de las repisas debajo de ellas para un ajuste seguro. (Vea Diagrama 6)

Diagrama 6 1 2 4 7 H

CONTINUACIÓN DEL ENSAMBLE

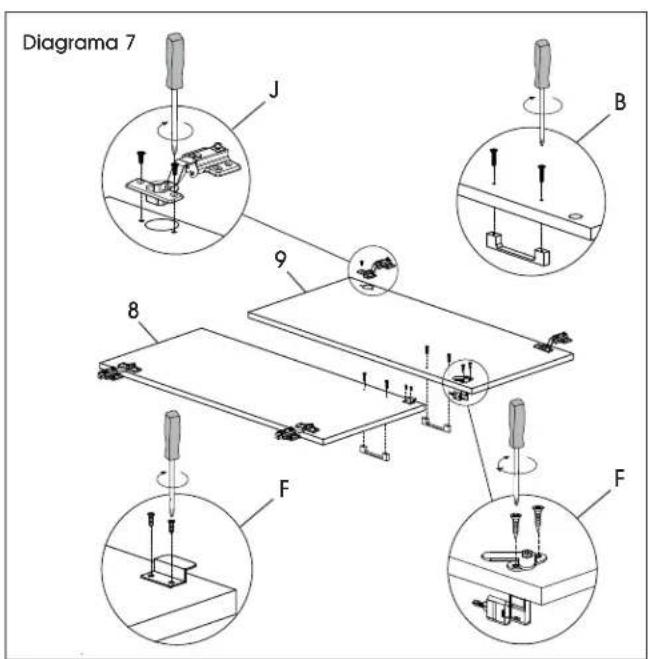

1. Coloque los paneles de la puerta izquierda (8) y derecha (9) sobre una superficie lisa que no deje marcas para evitar rayones. Alinee los orificios en la bisagra (J) con los orificios preperforados en los paneles de las puertas. Inserte dos pernos M4 x 10 mm (J) y apriételos. Repita para las tres bisagras restantes. (Vea Diagrama 7)
2. Fije las asas (B) al exterior de los paneles de las puertas utilizando cuatro pernos M4 x 22 mm (B). (Vea Diagrama 7)
3. Alinee los orificios del Soporte en S (F) con los orificios preperforados de la puerta izquierda superior (8). Inserte dos pernos M3 x 16 mm (F) y apriete. (Vea Diagrama 7)
4. Alinee los orificios del seguro (F) con los orificios preperforados de la puerta derecha. Inserte dos pernos M3.5 x 14 mm (F) y apriete. (Vea Diagramas 7 a 8)

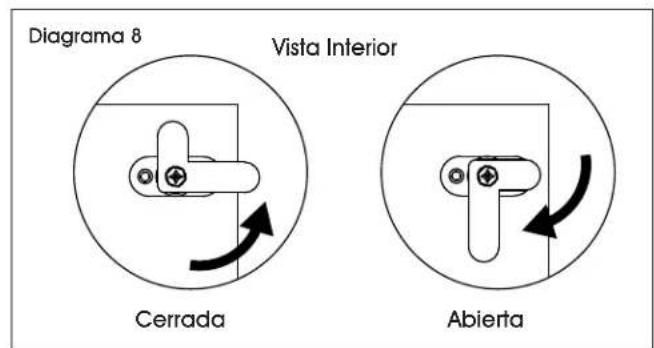

NOTA: Consulte el Diagrama 8 para ver la orientación correcta para cerrar.

Diagrama 7 J B 9 8 F F

Diagrama 8 Vista Interior Cerrada Abierta

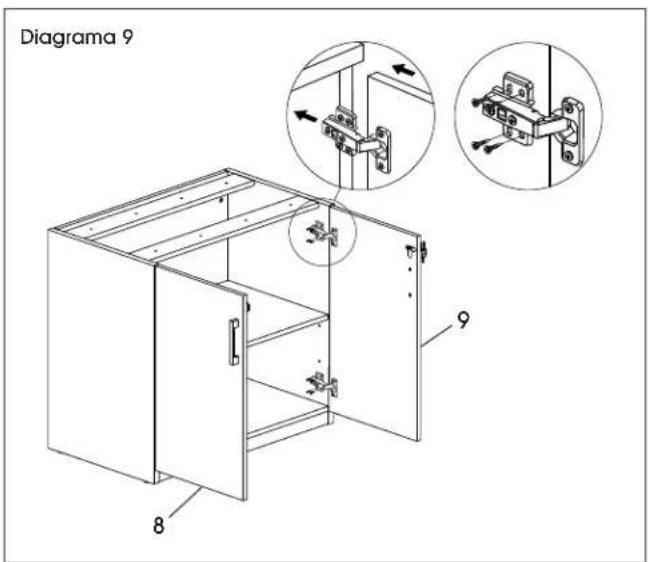

1. Entre dos personas, alinee el panel de la puerta con el panel lateral. Fije la bisagra (J) a la parte interior de los paneles laterales utilizando cuatro tornillos M4 x 14 mm (J). Repita la operación en las tres bisagras restantes. (Vea Diagrama 9)

NOTA: Los paneles laterales cuentan con orificios preperforados para alinear. Fije las puertas con los orificios preperforados primero. Los tornillos de madera restantes se pueden instalar en los paneles laterales sin orificios preperforados.

Diagrama 9 8 9

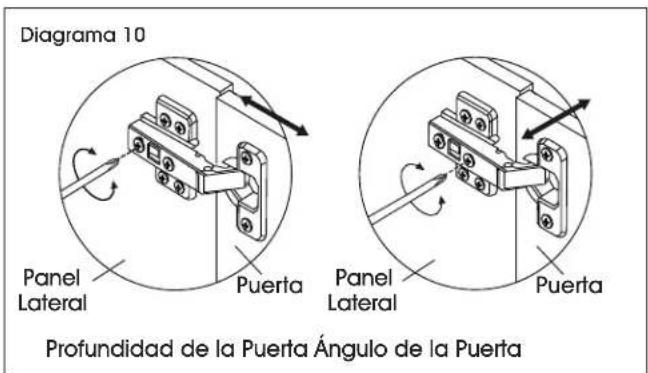

1. Cuando los paneles de las puertas estén unidos, la bisagra puede requerir un ajuste para que las puertas se alineen. Para ajustar la profundidad de las puertas, apriete o afloje el tornillo posterior en la bisagra. Para ajustar el ángulo de las puertas, apriete o afloje el tornillo central en la bisagra. (Vea Diagrama 10)

Diagrama 10 Panel Lateral Puerta Panel Lateral Puerta Profundidad de la Puerta Ángulo de la Puerta

CONTINUACIÓN DEL ENSAMBLE

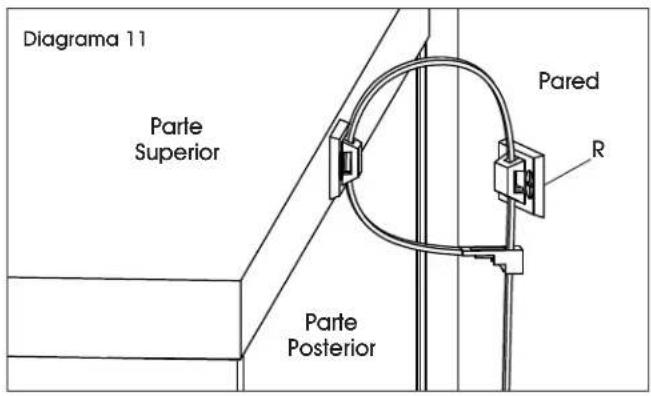

1. Fije un taquete para pared (R) a la parte posterior del archivero superior con dos tornillos M4 x 20 mm. Marque los orificios en la pared donde se colocarán los taquetes de plástico. Perfore los orificios utilizando una broca de 5/16". Instale el soporte restante del anclaje en la pared con dos tornillos M4 x 40 mm y dos taquetes de plástico. Apriete el cincho para evitar que se vuelque. Repita para el lado restante de la credenza. (Vea Diagrama 11)

Diagrama 11 Pared R Parte Superior Parte Posterior
