MANUAL DE USUARIO H-10303 Uline
Para Español, vea páginas 4-6.

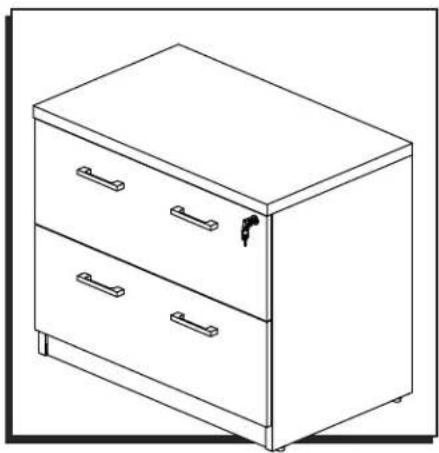

COLECCIÓN URBANA – ARCHIVERO LATERAL DE 2 CAJONES
800-295-5510
uline.mx
HERRAMIENTAS NECESARIAS
A
4 Tapas Niveladoras
B
4 Asas 8 Pernos M4 x 34 mm
L
8 Clips para Archivo
M
2 Barras Largas de Metal
N
4 Barras Cortas de Metal
O
Llaves (Set de 2)
R Kit de Anclaje para Pared
2 Taquetes de Plástico 2 Soportes 2 Tornillos
M4 x 40 mm
2 Tornillos
M4 x 20 mm
1 Cincho
ENSAMBLE
NOTA: Ensamble sobre una superficie lisa que no deje marcas para evitar rayones.
NOTA: Verifique que todas las partes estén incluidas.

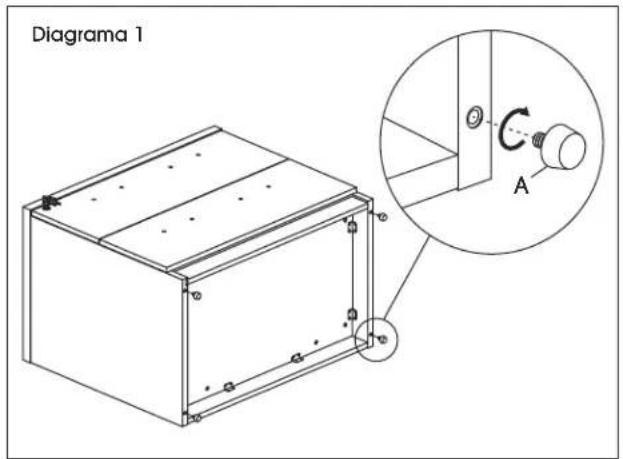

- Cierre los cajones con llave. Entre dos personas, coloquen el archivero con cuidado en su parte posterior. (Vea Diagrama 1)
- Inserte las tapas niveladoras (A) en la parte inferior del archivero. Las tapas niveladoras se pueden ajustar para compensar los pisos irregulares. (Vea Diagrama 1)
- Entre dos personas enderecen el archivero.
-

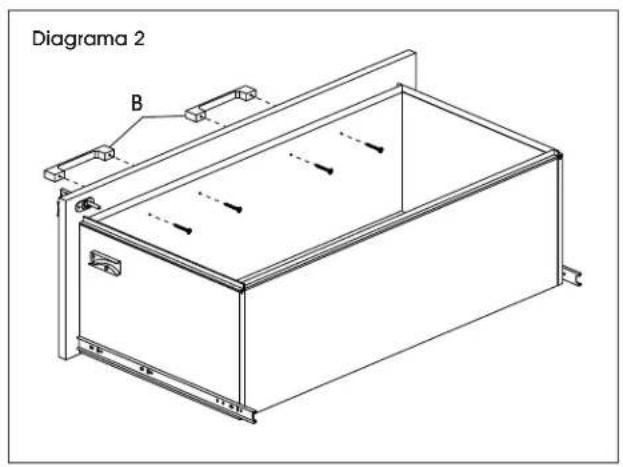

Abra los cajones. Retire las asas (B) instaladas por dentro de los cajones y use los mismos pernos (M4 x 34 mm) para fijarlas al frente del cajón. Repita la operación para el segundo cajón. (Vea Diagrama 2)
-

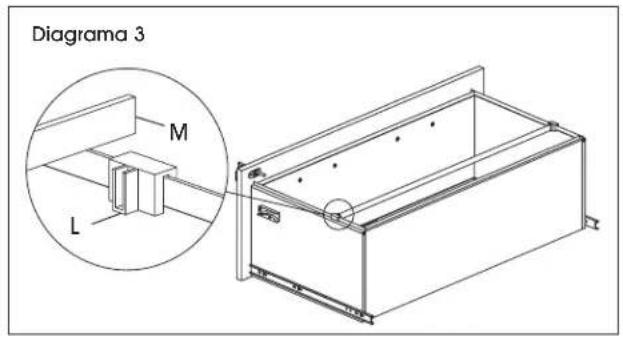

Para colgar archivos de lado a lado, fije un clip (L) a cada lado del cajón e inserte una barra larga de metal (M). (Vea Diagrama 3)
-

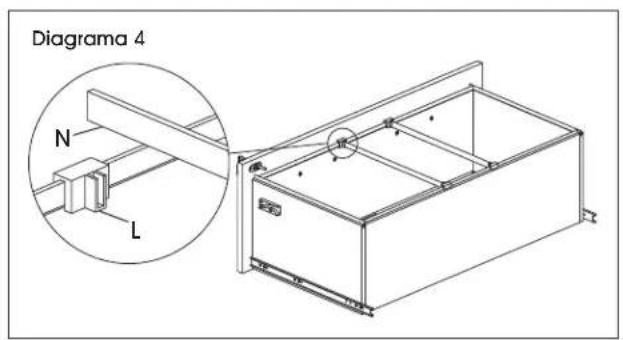

Para colgar archivos de frente hacia atrás, fije un clip (L) al lado frontal del cajón y uno al lado frontal del cajón. Inserte una barra corta de metal (N). (Vea Diagrama 4)
CONTINUACIÓN DEL ENSAMBLE

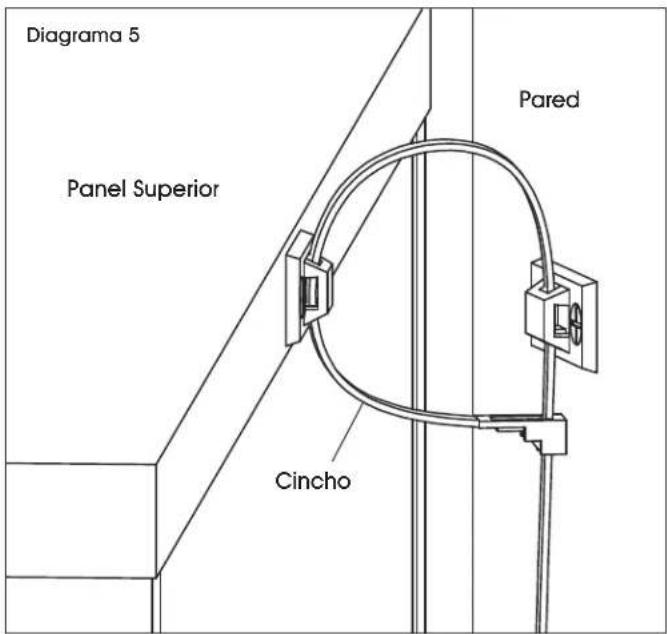

- Fije un soporte del anclaje para pared a la parte posterior del archivero superior con dos tornillos M4 x 20 mm. (Vea Diagrama 5)
- Utilizando un soporte como plantilla, marque los orificios en la pared donde se colocarán los taquetes de plástico. Taladre los orificios en la pared utilizando la broca de 5/16". Inserte dos de los taquetes de plástico dentro de los orificios preperforados. Fije el soporte a la pared con dos tornillos M4 x 40 mm. (Vea Diagrama 5)
- Envuelva el cincho alrededor de los soportes y apriételo. (Vea Diagrama 5)
