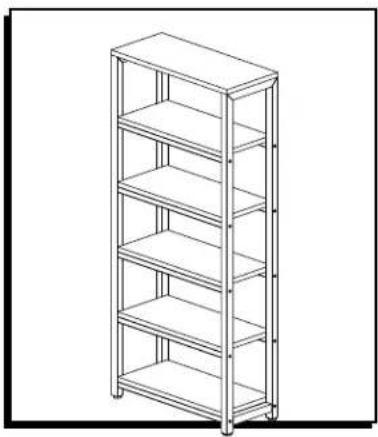

MANUAL DE USUARIO H-10311 Uline
Para Español, vea páginas 4-6.
HERRAMIENTAS NECESARIAS
Llave Allen (incluida)
Taladro
(opcional)
Broca de 5/16" (opcional)
Se Recomienda Armar
Entre Dos Personas
| # DESCRIPCIÓN CANT. | ||
| 1 Panel Superior 1 | ||
| 2 Repisa 5 | ||
| 3 | Armazón Lateral | 2 |
| 4 Barra de Soporte | 10 | |
A
4 Tapas Niveladoras
B
24 Pernos M6 x 55 mm
C
30 Pernos M6 x 45 mm
Kit de Anclaje para Pared
2 Taquetes de Plástico
2 Soportes
2 Tornillos
M4 x 40 mm
2 Tornillos
M4 x 20 mm
1 Cincho
ENSAMBLE

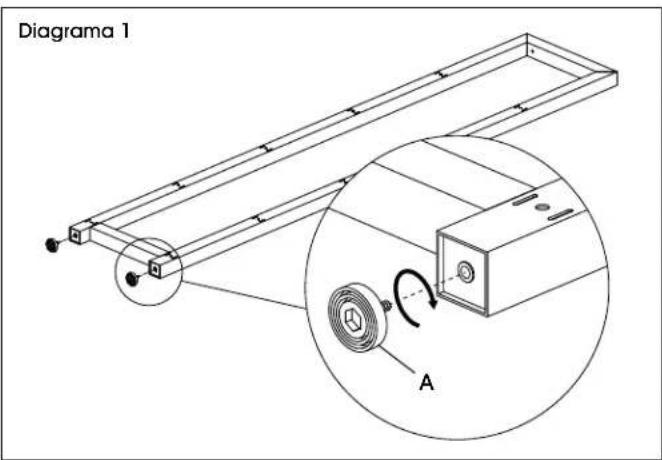

- Inserte las tapas niveladoras (A) en la parte inferior de los armazones laterales. (Vea Diagrama 1)


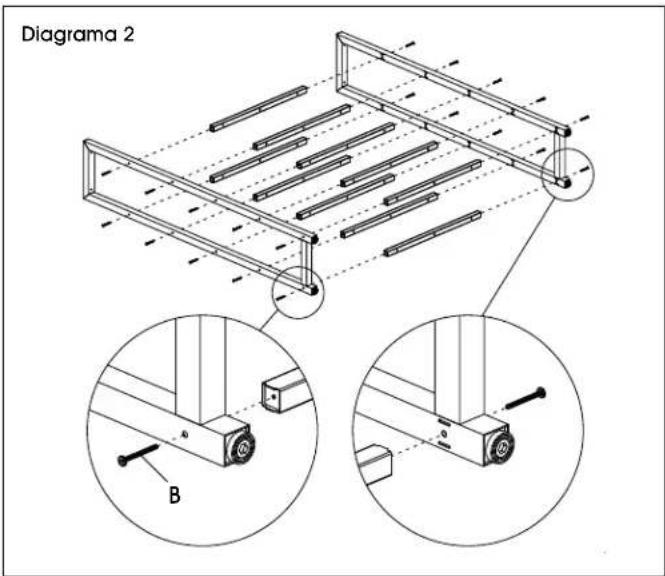

Diagrama 1 A- Fije las barras de soporte a los armazones laterales apretando ligeramente 20 pernos M6 x 55 mm (B). Una vez que las barras de soporte estén conectadas, apriete los pernos por completo. (Vea Diagrama 2)
NOTA: Si tiene dificultad para instalar las repisas, afloje los pernos que conectan los armazones laterales a las barras de soporte. Apriete luego de fijar las repisas.


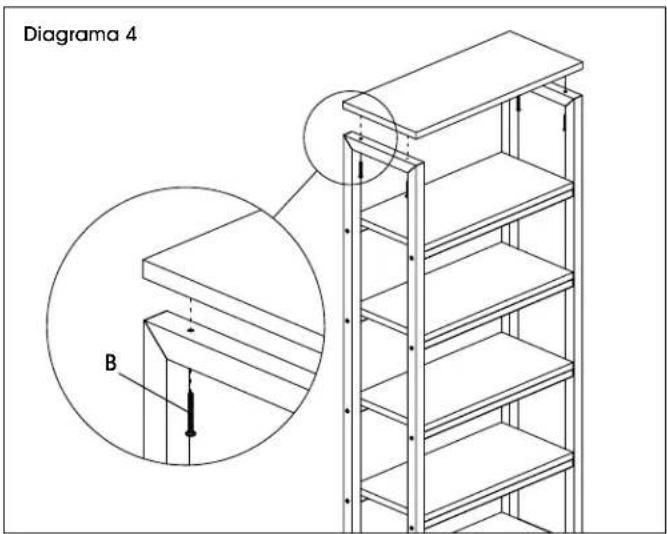

- Fije el panel superior a la parte superior del armazón usando cuatro pernos M6 x 55 mm (B). Apriete con la llave Allen. (Vea Diagrama 4)
ANCLAJE PARA PARED

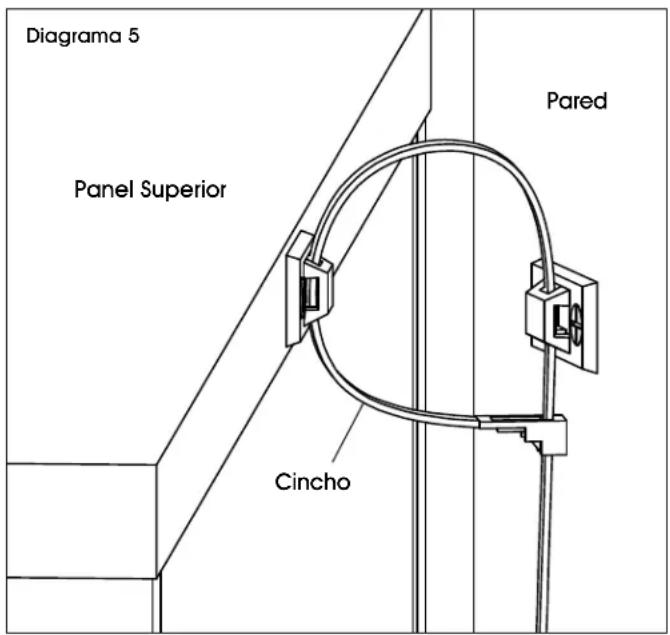

- Fije un soporte del anclaje para pared a la parte posterior del panel superior con dos tornillos M4 x 20 mm. (Vea Diagrama 5)
- Utilizando un soporte como plantilla, marque los orificios en la pared donde se colocarán los taquetes de plástico. Taladre los orificios en la pared utilizando la broca de 5/16". Inserte dos de los taquetes de plástico dentro de los orificios preperforados. Fije el soporte a la pared con dos tornillos M4 x 40 mm. (Vea Diagrama 5)
- Envuelva el cincho alrededor de los soportes y apriételo. (Vea Diagrama 5)
