Intitulé	Description
Type de produit	Armoire
Dimensions	Non spécifiées
Matériau	Non spécifié
Capacité de stockage	Non spécifiée
Utilisation	Conçue pour le rangement et l'organisation d'outils et de fournitures
Maintenance	Nettoyage régulier avec un chiffon humide recommandé
Sécurité	Vérifier régulièrement l'intégrité des portes et des serrures
Informations générales	Idéale pour les environnements industriels et commerciaux

FOIRE AUX QUESTIONS - H-10296 Uline

Comment assembler l'armoire Uline H-10296 ?

Veuillez suivre les instructions d'assemblage fournies dans le manuel. Assurez-vous de disposer de tous les outils nécessaires avant de commencer.

Quelle est la capacité de poids maximale de l'armoire Uline H-10296 ?

L'armoire Uline H-10296 peut supporter jusqu'à 680 kg uniformément répartis.

Comment nettoyer l'armoire Uline H-10296 ?

Utilisez un chiffon doux et humide pour nettoyer la surface. Évitez les produits chimiques abrasifs.

Les étagères de l'armoire sont-elles réglables ?

Oui, les étagères de l'armoire Uline H-10296 sont réglables en hauteur pour s'adapter à vos besoins de rangement.

Où puis-je trouver des pièces de rechange pour l'armoire ?

Les pièces de rechange peuvent être commandées directement auprès d'Uline ou via leur site web.

Est-ce que l'armoire est livrée entièrement assemblée ?

Non, l'armoire Uline H-10296 nécessite un assemblage. Tous les composants sont inclus dans l'emballage.

Quelle est la garantie de l'armoire Uline H-10296 ?

L'armoire est couverte par une garantie limitée d'un an contre les défauts de fabrication.

Puis-je utiliser l'armoire à l'extérieur ?

Non, l'armoire Uline H-10296 est conçue pour un usage intérieur uniquement.

Quelle est la dimension de l'armoire Uline H-10296 ?

Les dimensions de l'armoire sont 183 cm de hauteur, 91 cm de largeur et 46 cm de profondeur.

Comment puis-je retourner l'armoire si elle ne me convient pas ?

Pour retourner l'armoire, veuillez contacter le service client d'Uline dans les 30 jours suivant la réception pour obtenir des instructions sur le retour.

MODE D'EMPLOI H-10296 Uline

Pour le français, consulter les pages 11-15.

Maillet en caoutchouc

Perceuse (optionnel)

Mèche de perceuse de 5/16 po (optionnel)

Montage à deux personnes recommandé

# DESCRIPTION QTÉ
1 Panneau latéral gauche 1
2 Panneau latéral droit 1
3 Panneau supérieur 1
4 Panneau inférieur 1
5 Panneau arrière 1
6 Panneau de base		1
7 Tablette fixe		1
8	Tablette	3
9	Porte gauche	1
10 Porte droite		1

A

Patin réglable x 4

B

Poignée en métal x 2

Boulon M4 x 22 mm x 4

D

Goujon d'excentrique x 29

E

Excentrique x 29

F

Support en L x 1

Support en S x 1

Vis M3 x 16 mm x 4

Serrure x 1

Vis M3,5 x 14 mm x 2

G

Cheville x 22

H

Cheville de tablette x 12

1

Cache pour excentrique x 29

K

Bouchon de porte x 1

R

Matériel d'ancrage mural x 1

J

Bras de charnière x 8

Boulon M4 x 10 mm x 16

Vis M4 x 14 mm x 32

MONTAGE

REMARQUE : Montez le meuble sur une surface lisse qui ne marque pas afin d'éviter les rayures. Vérifiez que toutes les pièces sont incluses.

IMPORTANT! Tournez l'excentrique de 1/4 de tour vers la droite pour le verrouiller.

IMPORTANT : Fonctionnement des excentriques

1/4 de tour vers la droite pour verrouiller

Assurez-vous d'abord que la flèche pointe vers le bord du panneau avant de l'insérer dans le trou du panneau.

IMPORTANT! Les goujons d'excentrique doivent être serrés après insertion dans le panneau. Pour serrer les goujons d'excentrique, saisissez la partie inférieure du goujon et serrez avec un tournevis cruciforme.

Tenir lors du serrage

SERRAGE DES GOUJONS D'EXCENTRIQUE

REMARQUE : Utilisez le tournevis cruciforme pour serrer les excentriques, les goujons d'excentrique et les vis.

REMARQUE : Une fois que les excentriques ont été serrés, les caches pour excentrique (I) peuvent être installés pour donner un aspect fini.

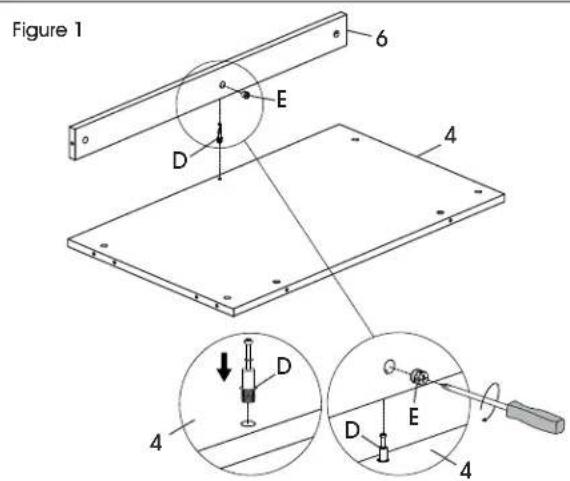

1. Installez un goujon d'excentrique (D) dans le panneau inférieur (4). Insérez un excentrique (E) dans le trou correspondant du panneau de base (6). Assemblez les panneaux inférieur et de base et serrez les excentriques. (Voir Figure 1)

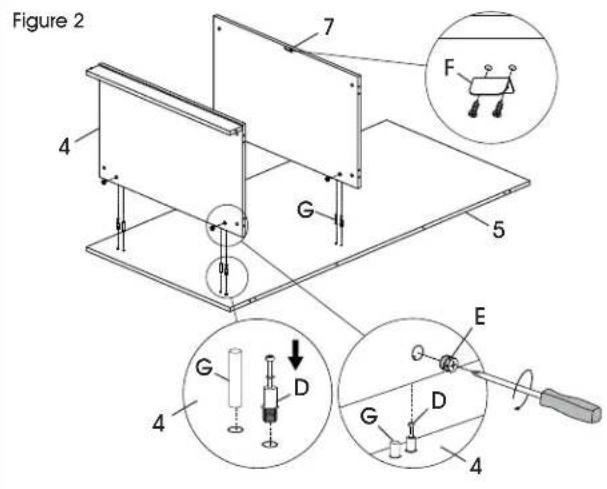

1. Insérez quatre goujons d'excentrique (D) et quatre chevilles (G) dans le panneau arrière (5). Insérez quatre excentriques (E) dans le panneau inférieur (4) et la tablette fixe (7). Fixez le panneau inférieur et la tablette fixe et serrez les excentriques avec un tournevis cruciforme. (Voir Figure 2)
2. Alignez les trous du support en L (F) sur les trous prépercés de la tablette fixe (7). Insérez deux vis M3 x 16 mm (F) et serrez-les avec un tournevis cruciforme. (Voir Figure 2)

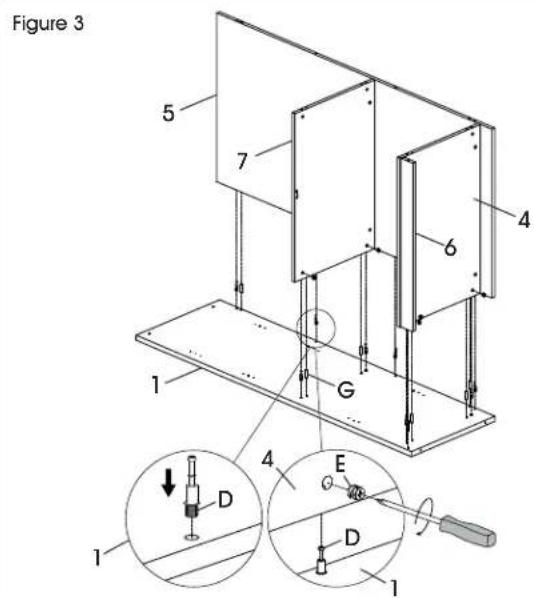

1. Insérez neuf goujons d'excentrique (D) et six chevilles (G) dans le panneau latéral gauche (1). Insérez neuf excentriques (E) dans le panneau inférieur (4), la tablette fixe (7), le panneau arrière (5) et le panneau de base (6). Fixez les panneaux et serrez les excentriques avec un tournevis cruciforme. (Voir Figure 3)

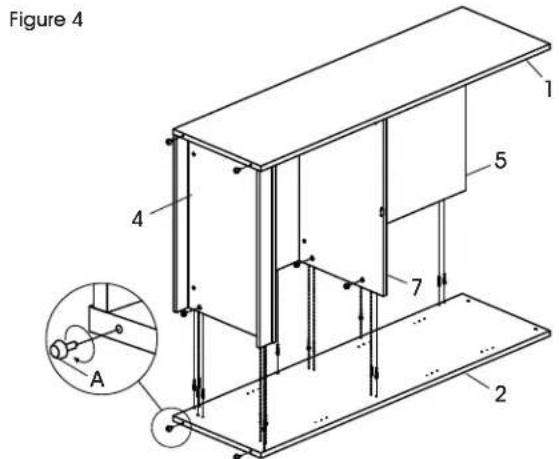

1. Insérez neuf goujons d'excentrique (D) et six chevilles (G) dans le panneau latéral droit (2). Insérez neuf excentriques (E) dans le panneau inférieur (4), la tablette fixe (7), le panneau arrière (5) et le panneau de base (6). Fixez les panneaux et serrez les excentriques avec un tournevis cruciforme. (Voir Figure 4)
2. Insérez les patins réglables (A) au bas des panneaux latéraux. (Voir Figure 4)

Figure 4 1 5 4 7 A 2

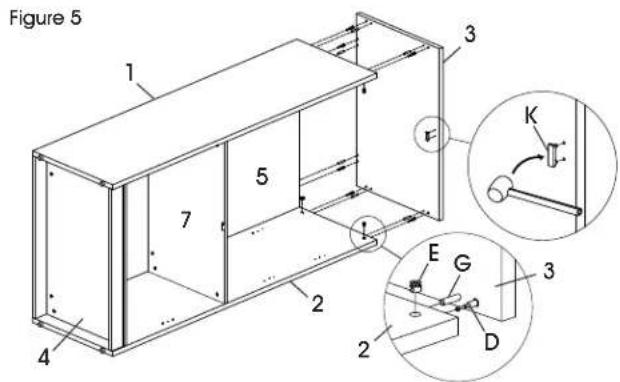

1. Alignez les trous du bouchon de porte (K) sur les trous prépercés du panneau supérieur (3) et insérez-le avec précaution avec un maillet en caoutchouc. Insérez six goujons d'excentrique (D) et six chevilles (G) dans le panneau supérieur. Insérez six excentriques (E) dans le panneau arrière (5), le panneau latéral droit (2) et le panneau latéral gauche (1). Fixez le panneau supérieur et serrez les excentriques avec un tournevis cruciforme. (Voir Figure 5)

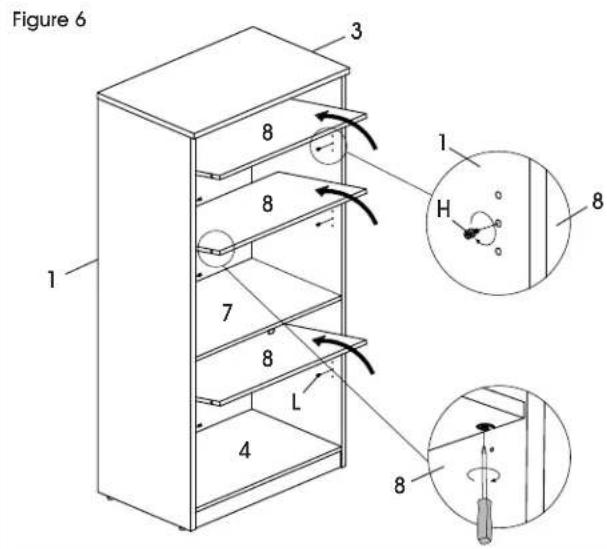

1. Mettez l'armoire à l'endroit. Insérez 12 chevilles de tablette (H) dans les panneaux latéraux. Placez les tablettes (8) dans l'armoire et assurez-vous que les supports de tablette sont correctement positionnés sur les chevilles de tablette. Serrez les supports de tablette sous les tablettes pour bien les ajuster. (Voir Figure 6)

Figure 6 1 2 3 4 5 6 7 8 L H 8

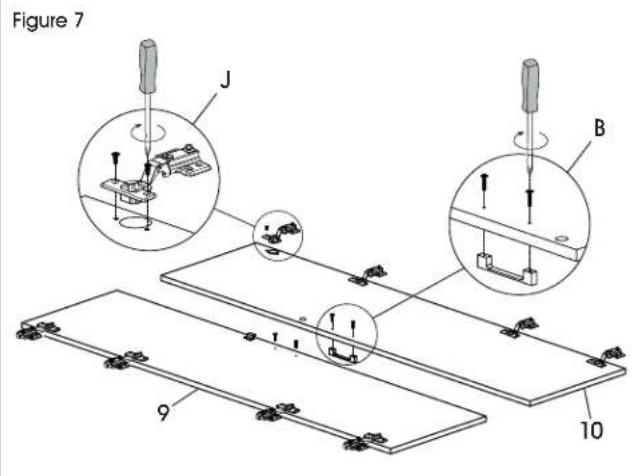

1. Placez les portes gauche (9) et droite (10) sur une surface lisse qui ne marque pas pour éviter les rayures. Alignez les trous du bras de charnière de la porte (J) sur les trous prépercés des portes. Insérez deux boulons M4 x 10 mm (J) et serrez-les avec le tournevis cruciforme ou la perceuse. Répétez l'opération pour les sept autres charnières. (Voir Figure 7)
2. Fixez les poignées (B) à l'extérieur des portes avec des boulons M4 x 22 mm (B) et le tournevis cruciforme. (Voir Figure 7)

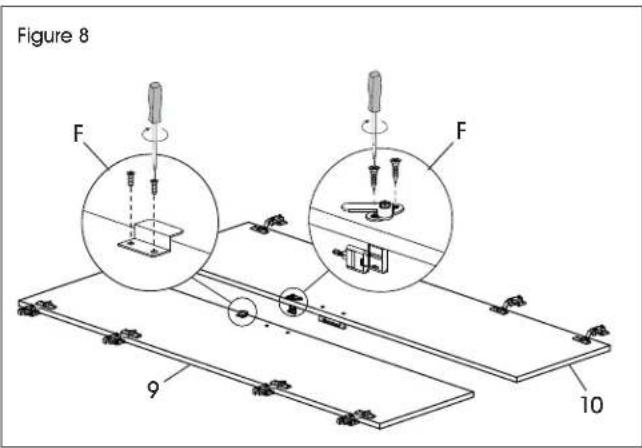

1. Alignez les trous du support en S (F) sur les trous prépercés de la porte gauche (9). Insérez deux vis M3 x 16 mm (F) et serrez-les avec le tournevis cruciforme ou la perceuse.
2. Alignez les trous de la serrure (F) sur les trous prépercés de la porte droite (10). Insérez deux vis M3,5 x 14 mm (F) et serrez-les avec le tournevis cruciforme ou la perceuse. (Voir Figures 8 à 9)

REMARQUE : Référez-vous à la Figure 9 pour l'orientation correcte de la serrure.

Figure 9 Vue de l'intérieur Verrouillé Déverrouillé

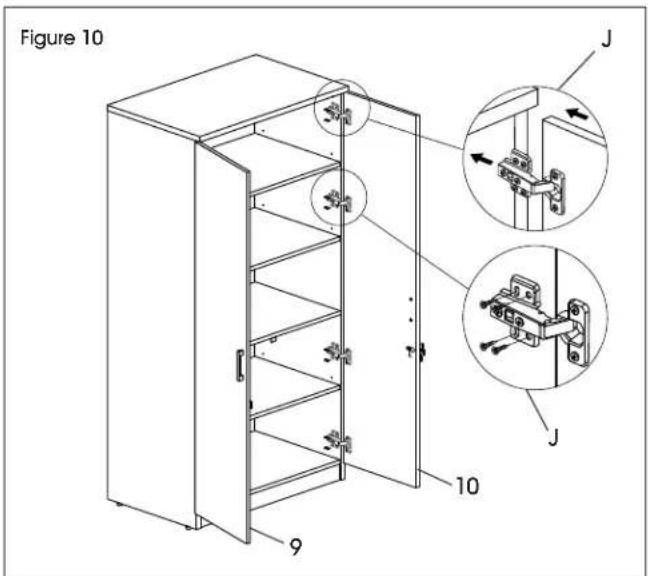

1. À deux, tenez la porte au niveau du panneau latéral. Fixez le bras de charnière du cadre (J) à l'intérieur des panneaux latéraux avec quatre vis M4 x 14 mm (J). Répétez l'opération pour les sept autres charnières. (Voir Figure 10)

REMARQUE : Les panneaux latéraux comportent trous prépercés pour l'alignement. Fixez les portes en utilisant les trous prépercés d'abord. Les vis à bois restantes peuvent être installées sans avoir à prépercer de trous dans le panneau latéral.

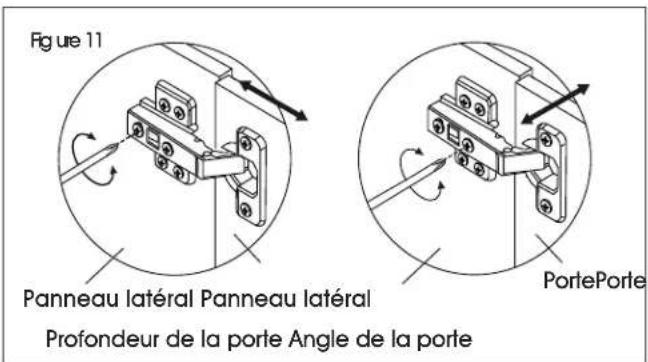

1. Une fois les portes fixées, il peut être nécessaire d'ajuster les charnières pour aligner les portes. Pour régler la profondeur des portes, serrez ou desserrez la vis arrière de la charnière. Pour régler l'angle des portes, serrez ou desserrez la vis centrale de la charnière. (Voir Figure 11)

Figure 11 Panneau latéral Panneau latéral Profondeur de la porte Angle de la porte PortePorte

MONTAGE SUITE

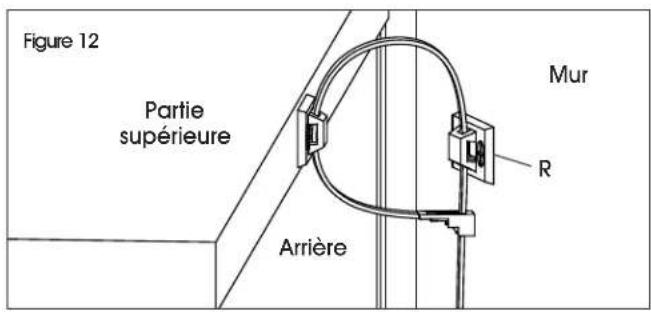

1. Fixez un support d'ancrage mural sur la partie (R) supérieure arrière de l'armoire en vous servant de deux vis M4 x 20 mm. Marquez l'emplacement des trous sur le mur pour les ancrages en plastique. Percez les trous en utilisant la mèche de perceuse de 5/16 po. Fixez au mur le support d'ancrage mural opposé avec deux vis M4 x 40 mm et deux ancrages en plastique. Serrez l'attache-câble pour empêcher tout basculement. (Voir Figure 12)

Figure 12 Partie supérieure Mur R Arrière

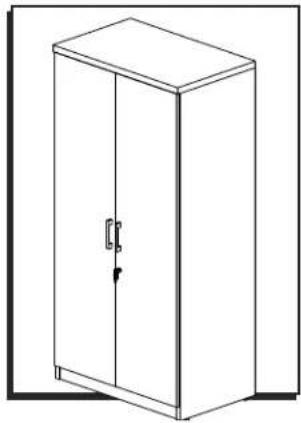

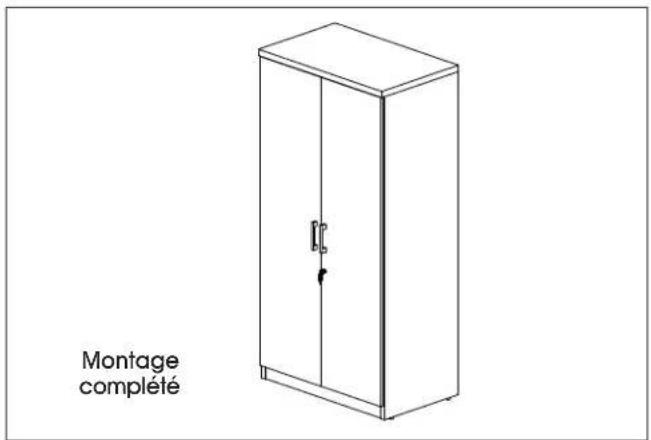

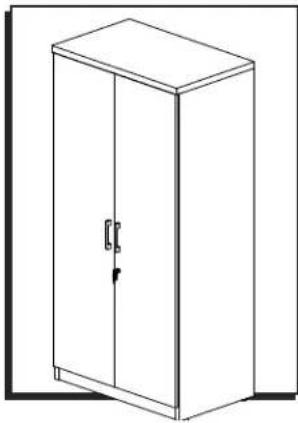

Montage complété
