MANUAL DE USUARIO K-13686 KOHLER
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Español, página "Español-1"
113351-2-BC
THE BOLD LOOK OF KOHLER®
ThankYouForChoosingKohlerCompany
Guía de instalación Válvula de descarga de urinario
Herramientasymateriales
Llave de
correa
Juego de
destornilladores
Más:
• (4) Pilas alcalinas de tamaño "C"
- Tenazas para cortar alambres
GraciasporelegirlosproductosdeKohler
Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.
Antesdecomenzar
□ Cumpla con todos los códigos locales de plomería y de construcción.
- Consulte los códigos locales y las instrucciones del fabricante para obtener los requisitos de la válvula de descarga.
□ Cierre el suministro principal de agua.
□ No es necesario realizar conexiones de plomería o eléctricas adicionales para instalar la válvula.


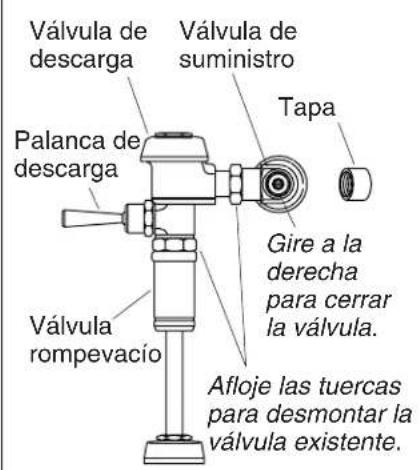

Válvula de descarga Válvula de suministro Tapa Palanca de descarga Gire a la derecha para cerrar la válvula. Válvula rompevacío Afloje las tuercas para desmontar la válvula existente.


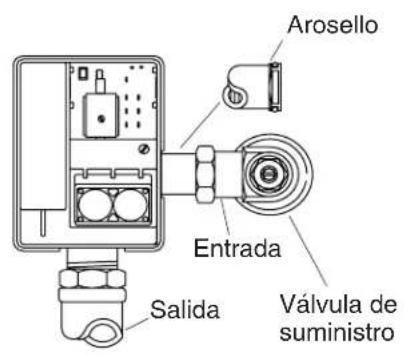

Arosello Entrada Salida Válvula de suministro1. Reemplacelaválvula
□ Retire la tapa de la válvula de suministro del agua. Con un destornillador, gire el tornillo hacia la derecha para cerrar la válvula.
□ Active la palanca de descarga para vaciar el agua del montaje de la válvula de descarga.
□ Afloje las tuercas de entrada y salida con una llave, y saque el montaje de la válvula de descarga vieja.
□ Limpie las roscas de la válvula de suministro del agua y de la válvula rompevacío.
Para instalar la válvula de descarga alimentada por pilas, inserte la conexión de entrada en la válvula de suministro y luego alinee la conexión de salida con la válvula rompevacío.
NOTA: Verifique que el arosello (O-ring) se encuentre en la conexión de entrada.
□ Apriete bien las conexiones de entrada y salida con una llave.


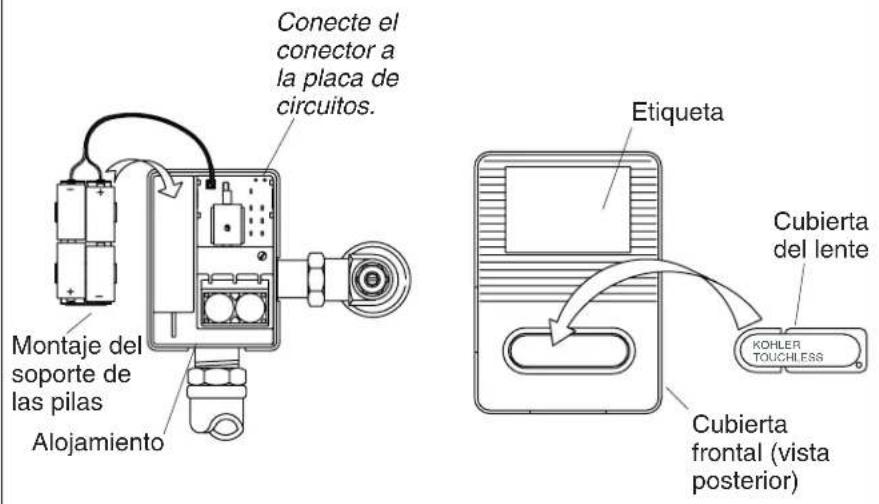

Conecte el conector a la placa de circuitos. Montaje del soporte de las pilas Alojamiento Etiqueta Cubierta del lente KOHLER TOUCHLESS Cubierta frontal (vista posterior)2.Instaleelsoportedepilasylacubiertadellente
□ Instale cuatro pilas alcalinas de tamaño "C" en el soporte de pilas.
□ Alinee y conecte el cable del soporte de pilas a la placa de circuitos. Alinee el montaje en el alojamiento.
□ Instale la cubierta del lente.


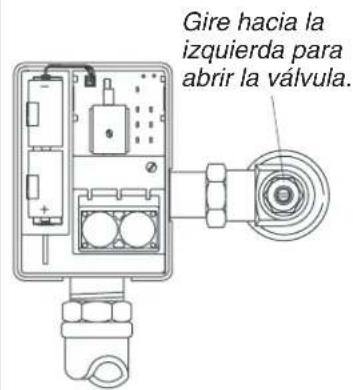

Gire hacia la izquierda para abrir la válvula.


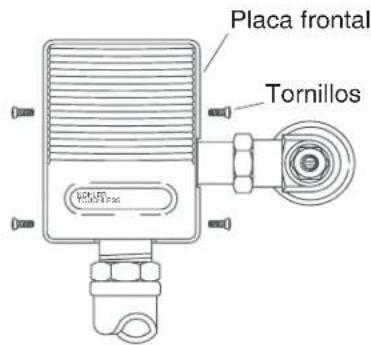

Placa frontal Tornillos3.Terminelainstalación
□ Con un destornillador, gire el tornillo de la válvula de suministro del agua hacia la izquierda para abrirla.
□ Pruebe el montaje cubriendo el lente durante 30 segundos como mínimo. Destape el lente. Después de unos segundos la válvula debe descargar agua.
□ Verifique que no haya fugas.
Coloque la placa frontal sobre la unidad, alineando la cubierta del lente dentro del alojamiento rectangular del lente en la válvula de descarga.
□ Instale cuatro tornillos de cabeza hueca. No apriete demasiado los tornillos.
□ Vuelva a colocar la tapa de la válvula del suministro.


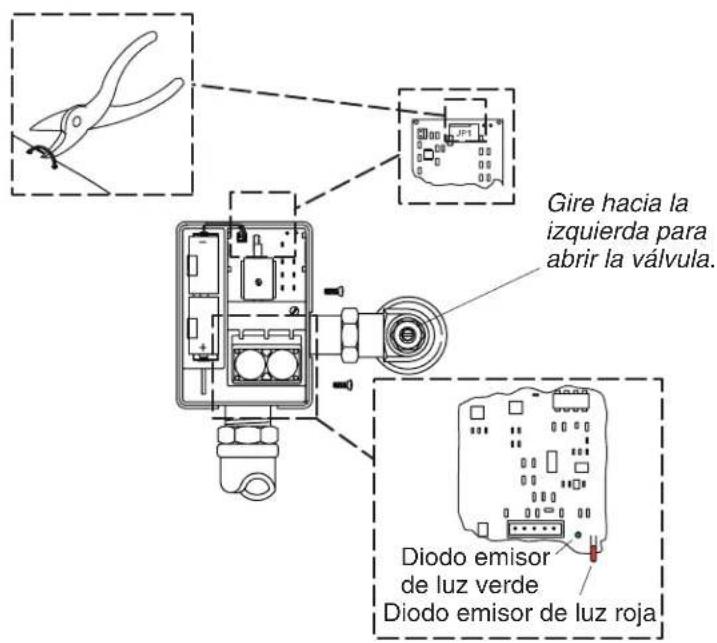

Gire hacia la izquierda para abrir la válvula. Diodo emisor de luz verde Diodo emisor de luz roja4.Guíapararesolverproblemas
Para ver el indicador, debe retirar la placa frontal y mover la placa de circuitos en la parte posterior hasta ver el diodo emisor de luz.
Urinarioglobalcondescargasincontacto
Corte el cable (JP1) del sistema de descarga sin contacto en la placa de circuitos.
Una vez que la unidad esté encendida durante 10 minutos, revise lo siguiente:
□ El diodo emisor verdese ilumina de manera constante cuando el sensor del urinario detecta un objeto.
□ Se producirá una descarga 3 segundos después de que el sensor detecte un objeto.
□ Si el sensor del urinario detecta un objeto durante más de un minuto, el diodo emisor verdeparpadeará hasta que se retire el objeto. El urinario descargará una vez tras retirarse el objeto.
Guíapararesolverproblemas(cont.)
Urinariodomésticosindescargasincontacto
Una vez que la unidad esté encendida durante 10 minutos, revise lo siguiente:
□ El diodo emisor verdese ilumina de manera constante cuando el sensor del urinario detecta un objeto.
☐ Si el sensor del urinario detecta un objeto durante más de un minuto, el diodo emisor verdeparpadeará hasta que se retire el objeto. El urinario descargará una vez tras retirarse el objeto.
Ambostiposdeurinarios
□ La válvula de descarga del urinario tiene un indicador emisor rojode batería baja. Este indicador parpadea cuando se deben cambiar las pilas. Utilice pilas alcalinas de tamaño "C" únicamente.
☐ Si la válvula no funciona, revise primero el indicador emisor rojo de batería baja. Si el indicador no parpadea, revise que el suministro de agua esté abierto. Si la válvula aún no funciona, reemplace las pilas alcalinas tamaño "C".
USA:1-800-4-KOHLER
Canada:1-800-964-5590
México:001-877-680-1310
kohler.com
THE BOLD LOOK
OF KOHLER.
©2006KohlerCo.
113351-2-BC
