MODE D'EMPLOI K-13686 KOHLER

Français, page "Français-1"

Guide d'installation Valve de chasse d'urinoir

Outilsetmatériels

Clé à sangle

Tournevis assortis

Plus:

• (4) Piles alcalines de taille C
- Coupe-câble

Mercid'avoirchoisilacompagnieKohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avantdecommencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Se reporter aux codes locaux en vigueur et aux directives du fabricant pour les exigences de la valve de chasse.
□ Couper l'alimentation d'eau principale.
□ Pas de plomberie ou de connexions électriques requises pour installer la valve.

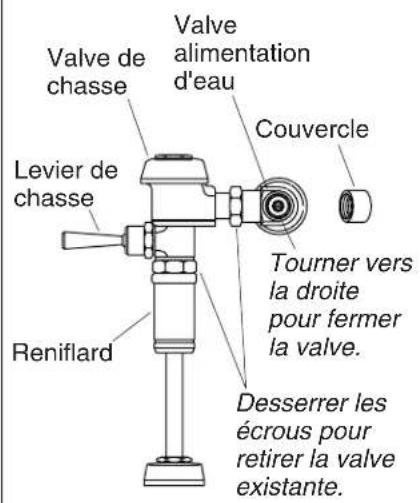

Valve de chasse Levier de chasse Reniflard Valve alimentation d'eau Couvercle Tourner vers la droite pour fermer la valve. Desserrer les écrous pour retirer la valve existante.

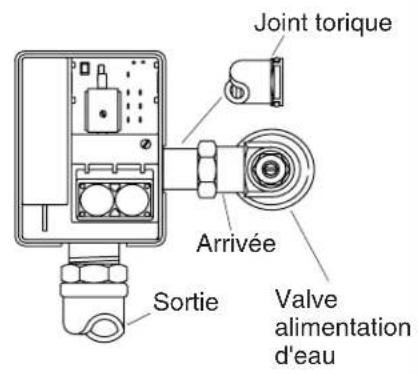

Joint torique Arrivée Sortie Valve alimentation d'eau

1. Remplacerlavalve

□ Retirer le couvercle de la valve d'alimentation d'eau. Avec un tournevis, tourner la vis vers la droite pour fermer la valve.
□ Activer le levier de chasse pour purger l'eau de l'ensemble de valve de chasse.
□ Desserrer les écrous d'entrée et de sortie avec une clé et retirer l'ancien ensemble de valve de chasse.
□ Nettoyer les filetages sur la valve d'alimentation d'eau et le brise-vide.
□ Installer la valve de chasse à piles en insérant ses entrées dans la valve d'alimentation d'eau, et en alignant les sorties avec le brise-vide.

REMARQUE:S'assurer qu'un joint torique soit sur l'entrée.

□ Bien serrer les connexions d'entrée et de sortie avec une clé.

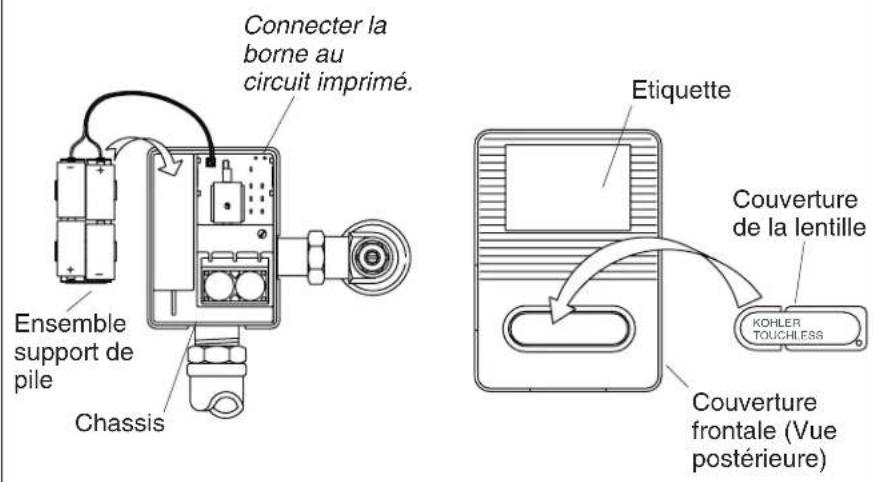

Connector la borne au circuit imprimé. Ensemble support de pile Chassis Etiquette Couverture de la lentille KOHLER TOUCHLESS Couverture frontale (Vue postérieure)

2.Installerlesupportdepileetlacouverturedelalentille

□ Installer quatre piles alcalines de taille "C" dans le support de piles.
□ Aligner et connecter la borne compartiment à piles au panneau du circuit imprimé. Aligner l'ensemble dans le châssis.
□ Installer la couverture de la lentille.

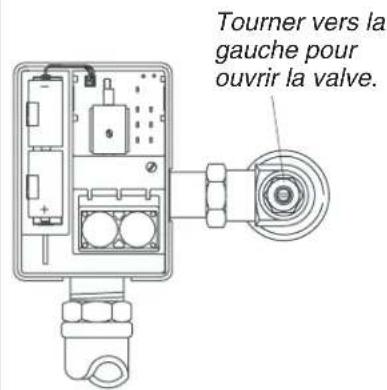

Tourner vers la gauche pour ouvrir la valve.

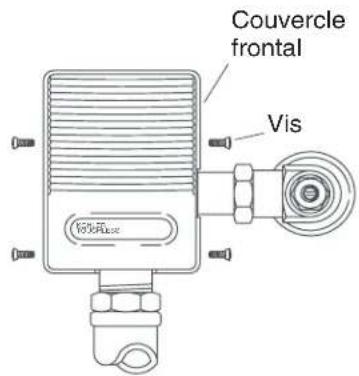

Couvercle frontal Vis

3.Compléterl'installation

□ En utilisant un tournevis, tourner la vis de la valve d'alimentation d'eau vers la gauche pour l'ouvrir.
Pour faire un essai de fonctionnement, couvrir la lentille pendant au moins 30 secondes. Découvrir la lentille. La valve de chasse devrait s'activer après quelques secondes.
□ Vérifier s'il y a des fuites.
□ Placer le couvercle frontal sur l'unité, en alignant le couvercle de lentille dans le logement rectangulaire sur la valve de chasse.
□ Installer quatre vis à pans creux. Ne pas trop serrer les vis.
□ Replacer le couvercle de la valve d'alimentation d'eau.

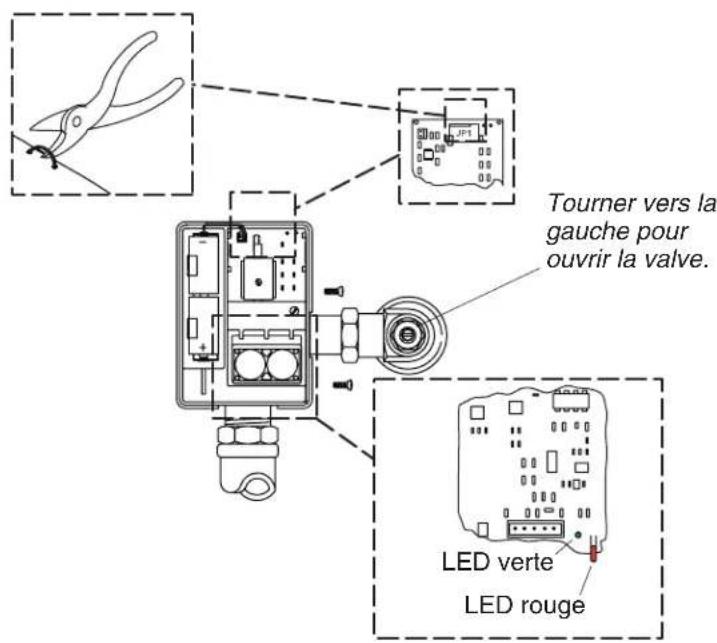

Tourner vers la gauche pour ouvrir la valve. LED verte LED rouge

4.Dépannage

Pour voir l'indicateur, il faut retirer la plaque et déplacer le circuit imprimé à l'arrière jusqu'à voir les LED.

Urinoirglobalavecchassedecourtoisie

Arrêter le câble cavalier de la chasse de courtoisie (JP1) sur le circuit imprimé.

Après que l'unité ait été mise sous tension pendant 10 minutes, s'assurer que:

□ La LED indicatrice vertesoit constamment allumée quand le capteur de l'urinoir détecte un objet.
□ Une chasse a lieu 3 secondes après que le capteur de l'urinoir détecte un objet.
□ Si le capteur de l'urinoir détecte un objet à plus d'une minute, la LED verteclignote jusqu'à ce que l'objet soit retiré. L'urinoir purge une fois après que l'objet ait été retiré.

Dépannage(cont.)

Urinoirdomestiquesanschassedecourtoisie

Après que l'unité ait été mise sous tension pendant 10 minutes, s'assurer que:

□ La LED indicatrice vertesoit constamment allumée quand le capteur de l'urinoir détecte un objet.
☐ Si le capteur de l'urinoir détecte un objet à plus d'une minute, la LED verteclignote jusqu'à ce que l'objet soit retiré. L'urinoir purge une fois après que l'objet ait été retiré.

Lesdeuxtypesd'urinoirs

□ La valve de chasse de l'urinoir comprend une LED rouge indicatrice de décharge de piles. L'indicateur clignote quand les piles doivent être remplacées. Remplacer uniquement avec des piles alcalines C-cell.
☐ Si la valve ne fonctionne pas, d'abord vérifier la LED rouge indicatrice de décharge de piles. Si l'indicateur ne clignote pas, vérifier que l'alimentation d'eau soit ouverte. Si la valve ne fonctionne toujours pas, remplacer les piles alcalines C-cell.
