Purist K-T14412 - Grifo KOHLER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grifo de lavabo de montaje mural
Marca	Kohler
Modelo	Purist K-T14412
Categoría	Grifo
Material	Latón cromado
Acabado	Cromo
Número de manijas	2 (caliente/frío)
Tipo de montaje	Montaje mural
Caño orientable	No (fijo)
Aireador	Sí, extraíble
Caudal aproximado	5,7 L/min (1,5 GPM)
Presión de agua mínima	0,5 bar
Presión de agua máxima	8 bares
Peso aproximado	2,5 kg
Longitud del caño	20 cm
Altura	15 cm
Profundidad	10 cm
Garantía	Garantía limitada de por vida
Piezas de repuesto	Disponibles (kit de pernos ref. 1038270)
Mantenimiento	Verificar fugas, limpiar con un paño suave y agua jabonosa
Herramientas necesarias para la instalación	Destornillador de estrella, llave hexagonal, masilla de fontanero
Alimentación	Agua a presión de red

Preguntas frecuentes - Purist K-T14412 KOHLER

¿Qué tipo de grifo es el Purist K-T14412?

Se trata de un grifo de lavabo de montaje mural con dos manijas separadas para agua caliente y fría.

¿Cómo instalar el caño del grifo?

Atornille el caño al cuerpo, luego asegúrelo con la brida y los tornillos suministrados. Aplique masilla de fontanero en el interior de la pieza de montaje antes de deslizarla sobre el caño.

¿Cómo alinear correctamente las manijas?

Coloque las manijas en posición cerrada (caliente a la izquierda, fría a la derecha). Si la alineación no es correcta, retire la manija y gire el adaptador estriado 1/4 de vuelta hasta lograr la alineación deseada.

¿Qué hacer en caso de fuga después de la instalación?

Verifique que todas las conexiones estén bien apretadas. Abra las llaves de suministro e inspeccione las juntas. Si es necesario, aplique cinta selladora o masilla adicional.

¿Cómo limpiar este grifo?

Use un paño suave y agua jabonosa. Evite limpiadores abrasivos o ácidos que puedan dañar el acabado cromado.

¿Qué hacer si el caudal de agua es bajo?

Retire el aireador y límpielo para eliminar los residuos. Si el problema persiste, verifique la presión de agua de su instalación.

¿Es el grifo compatible con calentadores de agua instantáneos?

Sí, este grifo funciona con calentadores de agua, pero verifique que se cumpla la presión de agua mínima de 0,5 bar.

¿Puedo reemplazar las piezas de este grifo?

Sí, piezas de repuesto como el kit de pernos (ref. 1038270) están disponibles en Kohler.

¿Cuál es la garantía del Purist K-T14412?

Kohler ofrece una garantía limitada de por vida en este grifo, cubriendo defectos de materiales y mano de obra.

¿Cómo quitar el aireador para limpiarlo?

Desatornille el aireador ubicado debajo del caño con la mano o con unos alicates suaves. Limpie los residuos, luego vuelva a atornillarlo.

MANUAL DE USUARIO Purist K-T14412 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

1013994-2-C

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Guarnición de grifería mural de lavabo

Herramientas y materiales

Destornillador de punta de cruz (Phillips)

Llave hexagonal

Masilla de plomería

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cierre el suministro principal de agua.
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ De ser necesario, termine la pared acabada antes de empezar esta instalación.
□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

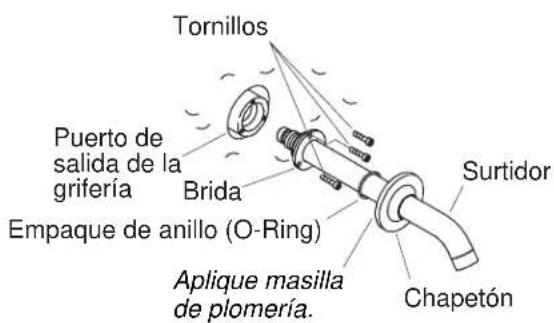

Tornillos Puerto de salida de la grifería Brida Empaque de anillo (O-Ring) Aplique masilla de plomería. Surtidor Chapetón

1. Instale el surtidor

¡IMPORTANTE! Tenga cuidado al instalar el surtidor para evitar dañar el acabado.

□ Enrosque el surtidor en el vástago del surtidor hasta que esté bien ajustado. Si es necesario, ajuste ligeramente el surtidor para que apunte directamente hacia abajo.
□ Fije el surtidor en su lugar apretando la brida con los tornillos incluidos.
□ Compruebe que el empaque de anillo (O-ring) esté dentro del chapetón.
□ Aplique una tira de masilla de plomería u otro sellador en la parte posterior del chapetón del surtidor, según las instrucciones del fabricante.
□ Deslice el chapetón con cuidado por el surtidor, y presione bien contra la pared acabada.
□ Elimine el exceso de masilla de plomería o sellador.

Cuerpo de válvula Extensión de espiga Adaptador de ranura Tornillo Espesor de la pared inferior a 5/8" (1,6 cm) Espesor de la pared entre 5/8" y 1-1/4" (entre 1,6 cm y 3,2 cm) Manga roscada Chapetón Aplique masilla de plomería. Manija

2. Instale las manijas

NOTA: Si la pared acabada tiene un espesor inferior a 5/8" (1,6 cm), no se deberá utilizar el adaptador de ranura en esta instalación.

□ Determine el espesor de la pared acabada.
☐ Si la pared acabada tiene un espesor inferior a 5/8" (1,6 cm), utilice la extensión larga de la espiga de 1" (2,5 cm), el tornillo largo de 7/8" (2,2 cm) y la manga roscada larga de 2" (5,1 cm).
☐ Si la pared acabada tiene un espesor entre 5/8" (1,6 cm) y 1-1/4" (3,2 cm), utilice el juego de fijación incluido, número 1038270.
□ Si procede, deslice un adaptador de ranura por la extensión de espiga.
□ Coloque una extensión de espiga en la espiga de la válvula. Fije con el tornillo incluido.
□ Enrosque una manga roscada en el cuerpo de la válvula.
□ Aplique una tira de masilla de plomería u otro sellador en el chapetón según las instrucciones del fabricante.
□ Enrosque un chapetón en la manga roscada. Elimine el exceso de masilla de plomería o sellador.
□ Presione una manija sobre la extensión de la espiga y mueva la manija a la posición cerrada (agua caliente = se cierra girando a la izquierda, agua fría = se cierra girando a la derecha). Las manijas de palanca deben estar en posición horizontal cuando estén cerradas.

Instale las manijas (cont.)

□ Si es necesario realizar ajustes para alcanzar la alineación deseada de la manija, retire la manija, el tornillo y el adaptador de ranura o extensión de la espiga. Gire el adaptador de ranura un cuarto de vuelta. Compruebe la posición de la manija. Repita este procedimiento hasta obtener la posición correcta de la manija. Fije con el tornillo.
□ Enrosque el montaje de la manija sobre el chapetón. Para mantener la alineación correcta de la manija, sostenga la manija en su lugar con una mano y gire la base de la manija con la otra.
□ Repita estos procedimientos con la segunda manija.

Surtidor Aireador

3. Termine la instalación

□ Verifique que las manijas de la grifería estén cerradas (agua caliente = se cierra girando a la izquierda) (agua fría = se cierra girando a la derecha).
□ Abra los suministros de agua y verifique que no haya fugas.
□ Repare según sea necesario.
□ Retire el aireador.
□ Abra las válvulas y deje correr el agua por el surtidor durante un minuto aproximadamente para eliminar los residuos. Verifique que no haya fugas.
□ Elimine las impurezas del aireador.
□ Cierre las válvulas y vuelva a instalar el aireador.

1013994-2-C

1013994-2-C

1013994-2-C

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com
