MANUAL DE USUARIO Torq K-6125 KOHLER
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Español, página "Español-1"
1071381-2-A
THE BOLD LOOK OF KOHLER®
Guía de instalación Griferías de fregadero de cocina
Herramientas y materiales
Llave
ajustable
Dos conexiones macho de suministro de 3/8
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre los suministros de agua.
□ Antes de la instalación, desembale la grifería nueva y revise que no esté dañada. Vuelva a poner la grifería en la caja de embalaje hasta el momento de la instalación.
□ Revise con cuidado los tubos de suministro y de desagüe para ver si están dañados y cámbielos de ser necesario.
□ Para instalaciones nuevas, ensamble la grifería en el fregadero antes de instalar el fregadero.
□ No utilice productos derivados del petróleo en esta grifería.
Antes de comenzar (cont.)
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.


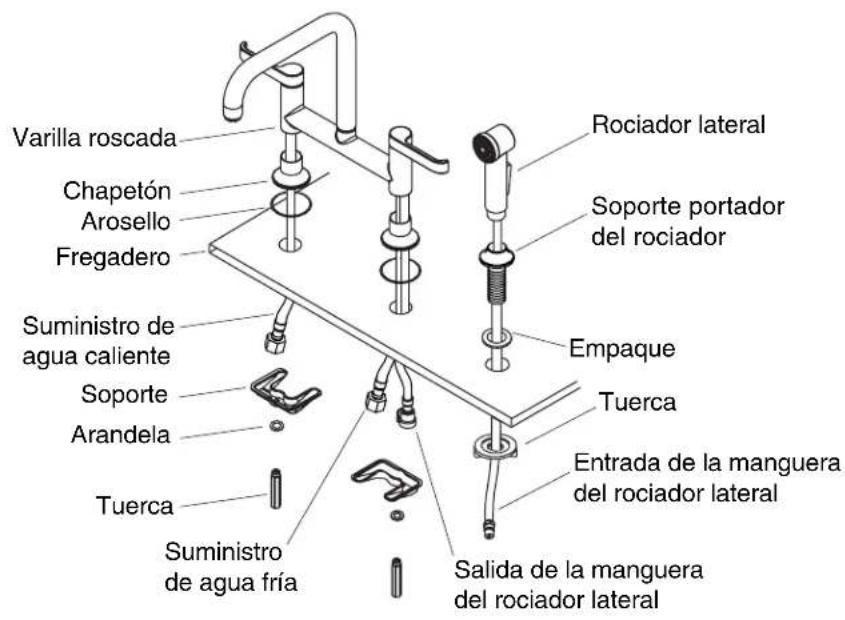

Varilla roscada Chapetón Arosello Fregadero Suministro de agua caliente Soporte Arandela Tuerca Suministro de agua fría Rociador lateral Soporte portador del rociador Empaque Tuerca Entrada de la manguera del rociador lateral Salida de la manguera del rociador lateral1. Instale la grifería
¡IMPORTANTE!Si va a instalar la grifería en una superficie dispareja (como líneas de boquilla del azulejo), aplique un sellador adecuado además de los arosellos provistos. Noutiliceselladores derivadosdelpetróleo.
□ Deslice un chapetón y empaque en cada una de las mangueras y sobre la grifería.
- Inserte la grifería a través de la superficie de montaje con la manguera de suministro de agua fría al lado derecho del usuario.
Por debajo de la superficie de montaje, ensamble un soporte, arandela y tuerca en cada varilla roscada.
□ Apriete con seguridad las tuercas con una llave ajustable.
□ Asegúrese de que las manijas estén en la posición cerrada, como se ilustra.
2. Instale el rociador lateral – Sólo modelo K-6126
□ Inserte el empaque en la parte de inferior del soporte portador del rociador.
□ Inserte el soporte portador del rociador en el orificio de montaje.
□ Por debajo de la superficie de montaje, apriete bien a mano la tuerca.
- Inserte el rociador lateral con la manguera del rociador lateral a través del soporte portador del rociador.
□ Verifique que la salida y entrada de la manguera del rociador lateral estén limpias y verifique que haya un arosello (O-ring) en su lugar en la entrada de la manguera del rociador lateral.
□ Conecte la entrada de la manguera del rociador lateral a la salida de la manguera del rociador lateral.
□ Extienda y retraiga la manguera del rociador para verificar que funcione correctamente.
□ Cambie la ubicación de las mangueras de suministro si es necesario.


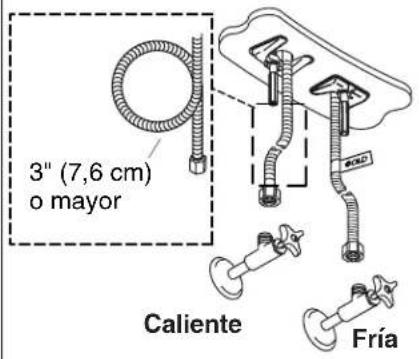

3" (7,6 cm) o mayor Caliente Fría


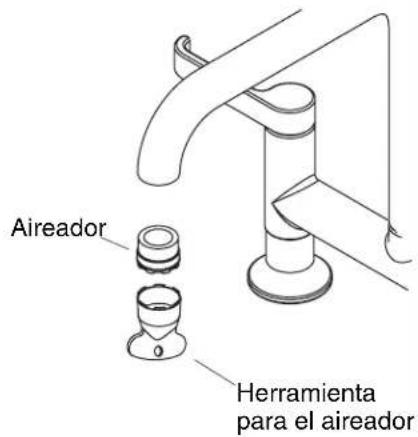

Aireador Herramienta para el aireador3. Instale los suministros
PRECAUCIÓN: Riesgodeflujolimitadodeaguaydañosal producto. Tenga mucho cuidado para evitar que las mangueras de suministro se tuerzan y doblen. Las mangueras de suministro no deben quedar tensionadas después de la instalación.
NOTA: Si la instalación del fregadero requiere enrollar las mangueras de suministro a fin de obtener una buena conexión, mantenga un diámetro interno de al menos 3"(7,6 cm) al enrollarlas.
Coloque con cuidado los suministros de agua fría y caliente de manera que no interfieran con las otras mangueras o artículos debajo de la superficie de montaje.
□ Conecte y apriete las mangueras de suministro a las llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.
4. Verificación de la instalación
□ Verifique que todas las conexiones estén apretadas y que las manijas estén en la posición cerrada.
□ Abra el suministro principal de agua.
□ Revise que no haya fugas en las conexiones. Repare según sea necesario.
Verificación de la instalación (cont.)
□ Gire ambas manijas a la posición abierta para que corra agua a través del surtidor con el fin de eliminar la suciedad que pueda haber.
□ Gire a la derecha ambas manijas a la posición cerrada.
NOTA: Sielflujodeaguaestárestringido. Con la herramienta del aireador (provista), gire el aireador a la derecha para retirarlo del surtidor, quite la suciedad y vuelva a instalar el aireador. Guarde la herramienta del aireador para su uso futuro.
1071381-2-A
USA:1-800-4-KOHLER
Canada:1-800-964-5590
México:001-877-680-1310
kohler.com
THE BOLD LOOK
OF KOHLER.
©2007 Kohler Co.
1071381-2-A
