MANUAL DE USUARIO P2673 Progress Lighting

P2673 –Módulo WIFI de ventilador de techo DC

ADVERTENCIA! APAGUE LA ENERGÍA EN EL FUSIBLE O EL INTERRUPTOR DE CIRCUITO

A) Instalación de módulos WIFI

1. Coloque el receptor en posición invertida sobre una superficie plana, para dejar al descubierto el tornillo del receptor.
2. Retire y retenga el tornillo del receptor (Figura 1).
3. Deslice la pieza desechable hasta que se separe del receptor y deseche dicha pieza (Figura 1).
4. Voltee el receptor para dejar al descubierto el conector hembra del receptor.
5. Deslice el enchufe macho del modulo WIFI hacia el interior del conector hembra del receptor para acoplar el módulo (Figura 2).
6. Con el módulo WIFI conectado al receptor, ponga el receptor en posición invertida sobre una superficie plana para reinstalar el tornillo (Figura 3).
7. Reinstale el tornillo del receptor en el módulo WIFI para fijar el módulo al receptor (Figura 3). La instalación del módulo WIFI se ha completado.

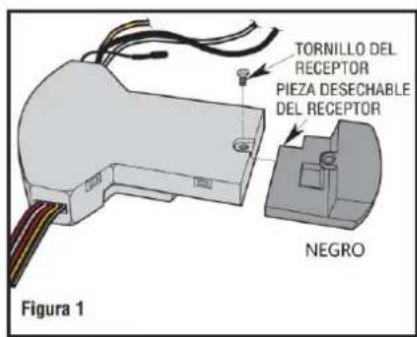

TORNILLO DEL RECEPTOR PIEZA DESECHABLE DEL RECEPTOR NEGRO Figura 1

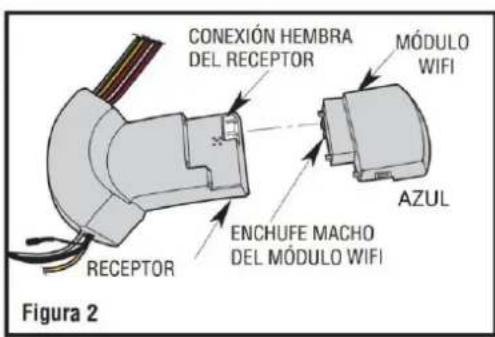

CONEXIÓN HEMBRA DEL RECEPTOR MÓDULO WIFI AZUL ENCHUFE MACHO DEL MÓDULO WIFI RECEPTOR RECEPTOR Figura 2

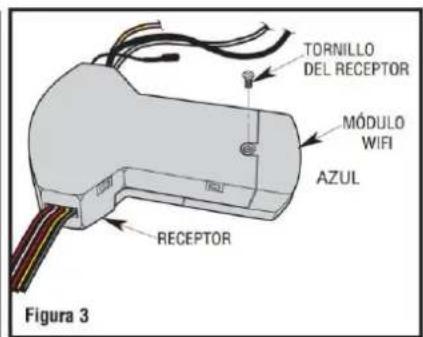

TORNILLO DEL RECEPTOR MÓDULO WIFI AZUL RECEPTOR Figura 3

B) Módulo de CONTROL remoto y WIFI en PAIRING

NOTE: El módulo WIFI debe ser montado con el control remoto mantenido a mano. Presione y mantenga el botón del ventilador del transmisor apagado (Stop) durante al menos 5 segundos La terminación de la operación sobre el techo permite accionar el ventilador del techo y la luz.

P2673 -Módulo WIFI de ventilador de techo DC

B) CONFIGURACIÓN DE CONTROL DE TELÉFONO INTELIGENTE

1. Instale el BOND HOME app

1.1 T Para disfrutar de todo el potencial de su nuevo dispositivo, deberá descargar BOND HOME app (disponible en Google Play Store y Apple App Store)

1.2 Use el código QR que se muestra a continuación para descargar la aplicación, o puede descarga la aplicación usando este enlace: http://bondhome.io/app

1.3 Después de descargar la aplicación, cree una cuenta. NOTA: Mantenga la información de credenciales de su cuenta. Vas a use esta información cuando se conecte con su altavoz inteligente.

Bond Home

2. Empareje el dispositivo con el WIFI

2.1 Después de iniciar sesión en la página principal, seleccione el símbolo " + " (IOS: esquina superior derecha de la pantalla) (Android: centro inferior de la pantalla).
2.2 A continuación, verá la pantalla "Agregar un nuevo dispositivo". Elija la opción Smart by Bond en el. Medio de la pantalla. Luego siga los pasos de "Conectar a Wi-Fi de configuración de enlace" para continuar el emparejamiento.
2.3 Después del proceso de emparejamiento con el receptor de Wi-Fi, puede controlar la velocidad del ventilador, la luz. funciones en la aplicación.

3. Volver a emparejar el dispositivo (nuevo enrutador o mover el control del ventilador de techo)

3.1 W Dentro de los 60 segundos posteriores al encendido, mantenga presionado el botón Fan Off (Stop) durante al menos 5 segundos. La luz parpadeará para confirmar.
3.2 Siga los pasos del paso 2.1 para volver a emparejar el dispositivo

Para obtener las instrucciones más recientes y completas, visite la sección de recursos de la página del producto P2673 en www.hubbell.com/progresslighting

Para obtener más soporte de configuración, acceda al Centro de ayuda en la sección Configuración de la BondHome app

P2673 -Módulo WIFI de ventilador de techo DC

C) CONFIGURACIÓN DE CONTROL DE VOZ

Configuración y uso de Amazon Echo

1. Abra la Bond Home app

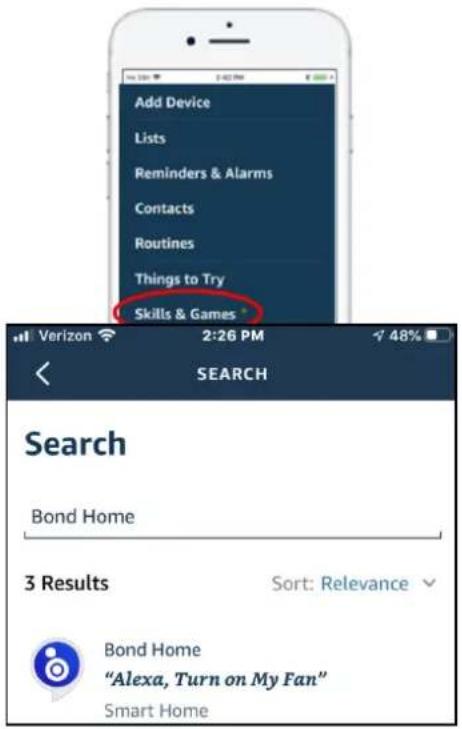

2. Ir a la Amazon Alexa app. Haga clic en el menú desplegable en la esquina superior izquierda de la pantalla y elija "Skills & Games".
3. Seleccione la lupa en la parte superior de la pantalla. Escriba BOND HOME en la barra de búsqueda y haga clic en el botón de búsqueda. Luego haga clic en la habilidad Bond Home y elija agregar la habilidad.\
4. Se le pedirá que ingrese su nombre de usuario y contraseña de BOND.
5. Debería ver una ventana emergente "Discover Devices". Seleccione la opción "Discover Devices". Entonces debería ver su dispositivo en la lista de "All Devices". Si no encuentra sus dispositivos, seleccione "+" seguido de "Add Device", "Other" y "Discover Devices".

Add Device Lists Reminders & Alarms Contacts Routines Things to Try Skills & Games * Verizon 2:26 PM 148% SEARCH Search Bond Home 3 Results Sort: Relevance Bond Home "Alexa, Turn on My Fan" Smart Home

Configuración y uso Google Home

1. En el Google Home app, haga clic en el icono de Inicio en la esquina inferior izquierda de la pantalla y seleccione el símbolo "+" en la esquina superior izquierda de la pantalla.
2. Seleccione "Set up Device". Luego seleccione "Works with Google".
3. Seleccione Bond Home de la lista de dispositivos. NO seleccione Bond Smart Home ya que no funcionará con el producto.
4. Se le pedirá que ingrese su nombre de usuario y contraseña de BOND para autenticarse. Una vez que se complete el emparejamiento, su dispositivo debería aparecer.

Ejemplos de comandos de voz de fan:

"Alexa, enciende mi fan a bajo" "Ok Google, gira MI VENTILADOR a la elocidad 3" "Alexa, enciende la brisa de MY FAN"

Ejemplos de comandos de voz de Fan Light:

"Ok Google, enciende MY FAN LIGHT" "Alexa, enciende MY FAN LIGHT al 80%" "Ok Google, apaga MI LUZ DE VENTILADOR"

Para obtener las instrucciones más recientes y completas, visite la sección de recursos de la página del producto P2673 en www.hubbell.com/progresslighting

Para obtener más soporte de configuración, acceda al Centro de ayuda en la sección Configuración de la BondHome app
