MANUAL DE USUARIO P250059 Progress Lighting

Manual de Instalación del Ventilador de Techo

Garantía limitada de por vida

Se garantiza al comprador original que los motores de los ventiladores de Progress Lighting no presentan defectos mecánicos o eléctricos por el tiempo durante el cual el comprador original sea dueño del ventilador. Los interruptores de cadena, interruptores de reversa, capacitores y acabados de metal cuentan con garantía libre de defectos de materiales o mano de obra por 1 año a partir de la fecha de compra. La deformación de las aspas de plástico o madera no está cubierta por esta garantía, así como tampoco la corrosión y/o el deterioro de los acabados en el caso de los ventiladores instalados dentro de un radio de 10 millas (16 km) de la costa del mar. Pueden corresponder garantías extendidas para los productos que cumplen con los requisitos de ENERGY STAR®.

Los ventiladores de techo Progress Lighting con fuentes de iluminación LED incorporadas, cuando se los instala debidamente y bajo condiciones de uso normales, están garantizados como libres de defectos de materiales y mano de obra que hacen que las fuentes de iluminación dejen de funcionar de acuerdo con las especificaciones durante (i) cinco (5) años a partir de la fecha de compra para los módulos de luces LED y los componentes eléctricos para los ventiladores utilizados en residencias unifamiliares, y (ii) tres (3) años a partir de la fecha de compra para los módulos de luces LED y los componentes eléctricos para los ventiladores utilizados en aplicaciones comerciales o multifamiliares. Los focos LED suministrados por Progress Lighting no cuentan con garantía más allá de la garantía del fabricante. Los focos que no son LED no cuentan con garantía.

Con comprobante de compra, el comprador original podrá devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su recemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al [phone] para la reparación o el recemplazo, que se determinará a criterio exclusivo de Progress Lighting y scrá la compensación única y exclusiva del comprador.

Se excluye la mano de obra y el envío. Esta garantía no cubre los costos o cargos asociados con la mano de obra (incluidos, entre otros, los honorarios del electricista) necesaria para instalar, quitar o reemplazar el ventilador o cualquiera de sus partes.

Esta garantía no se aplicará a ninguna pérdida o daño que resulte del (i) uso y desgaste normales o de una alteración, uso indebido o descuido, o de la (ii) instalación, operación, reparación o mantenimiento inadecuados por parte del comprador original o de un tercero, incluidos, entre otros, suministro de voltaje inadccuado o sobrecarga eléctrica, uso de piezas o accesorios inadccuados, reparación no autorizada (realizada o que se intentó realizar) o falta de mantenimiento al ventilador.

LAS GARANTÍAS PRECEDENTES ESTABLECEN LA OBLIGACIÓN DE GARANTÍA COMPLETA DE PROGRESS LIGHITING Y LA COMPENSACIÓN ÚNICA Y EXCLUSIVA DEL COMPRADOR ORIGINAL EN RELACIÓN CON DICHIOS PRODUCTOS. PROGRESS LIGHTING NO ASUME RESPONSABILIDAD POR DAÑOS (INCLUIDOS INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES), DEBIDO A FALLAS DEL PRODUCTO, YA SEA QUE SURJAN DEL INCUMPLIMIENTO DE LA GARANTÍA, DEL INCUMPLIMIENTO CONTRACTUAL O DE OTRO MODO. ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O IMPLÍCITA, INCLUSO AQUELLAS DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN EN PARTICULAR O NO INCUMPLIMIENTO.

Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión de limitaciones de daños incidentales o emergentes, de modo que las limitaciones y exclusiones anteriores tal vez no se apliquen a su caso. La presente garantía le otorga derechos específicos y es posible que usted tenga otros derechos que varían según el estado.

Fecha de compra ____

Lugar de compra ____

N de modelo.

N de serie ____

Numero de vendedor 126751

785247245451

785247245468

UPC □ 785247245475

PROGRESS LIGHTING™

Normas de seguridad ...............................................................................

Cómo desembalar el ventilador .........

Cómo instalar el ventilador .........

Instalación del kit de luz

Operando su transmisor.............................................................................................................................................................................................................................................................................................................................................................................................................

&RQILJ XUDFLyQGHFRQUR: ,), [O&RQURGHEGLVSRVLYR]LQWHOLJ HQWH[O]O[O]O[O]O[O]O[O]O[O]O[O]O[O]O[O]O[O]O[O]O[O]

&RQILJ XUDFLyQ[GHFRQWRQ: ,), [RQRURGHEYR] GHDDDYR] LQTHLJHQFH

Cómo cuidar del ventilador

Resolución de problemas .........

Especificaciones ....

Tabla de Contenido

1. Para reducir el riesgo de eléctrocución, asegurarse de que la eléctricidad se ha desactivado en el cortacircuitos o caja de fusibles antes de comenzar.
2. Todo cableado debe relizarse conforme al Código Electrico Nacional y los códigos electricos locales. La instalación eléctrica debe ser relazada por un eléctricista registrado calificado.
3. ADVERTENCIA: Para reducir el riesgo de una electrocuion e incendio, no usar este ventilador con ningún dispositivo de esto s lido para control de la velocidad del ventilador.
4. ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesión personal, monte a una caja distribución marcada como "Acceptable para soporte de un ventilador de 15.9kg (35 lbs.) de peso o menos" y monte con los tornillos proporcionados con la caja de distribución. La mayoría de las cajas de conexión utilizadas para soportar artefactos de iluminación, no son aptas para colgar un ventilador y podría ser necesario cambiarlas. Debido a la complejidad de la instalación de este ventilador, se recomienda encarecidamente que la realice un electricista licenciado cualificado.

ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIO ELECTROCUCIÓN O LESIONES PERSONALES. MONTAR EL VENTILADOR EN UNA CAJA DE DISTRIBUCIÓN MARCADA CÓMO ACEPTABLE PARA SOPORTE DE VENTILADORES.

1. La caja de distribución y la estructura de soporte deben estar montados de manera segura y deben ser capaces de soportar, de manera confiable, unminimo de 35 libras (15,9 kilogramos). Usar solamente cajas de distribución listadas por cUL. marcadas "PARA SOPORTEDE VENTILADORES".
2. EL ventilador debe estar montado con un m nimo de 7 pies (2.1m) de espacio libre desde el borde posterior de las aspas hasta el piso.
3. Invierta el ventilador con el motor encendido a cualquier velocidad.

4. Evitar colocar objetos qen interfiera el giro de las aspas.

5. Para evitar lesiones personales o da os al ventilador y otros artículos, tener cuidado al trabajar cerca del ventilador o al limpiarlo.

6. No usar agua o detergentes al limpiar el ventilador o las aspas del ventilador. Para la mayoría de los propositos de limpieza, un paño seco o ligeramente humedecido será apropiado.
7. Despues de realizar las conexiones eléctricas, los conductores empalmados se deben voltear hacia arriba y se deben empujar con cuidado hacia dentro de la caja de distribución. Los cables deben estar separados, con el conductor a tierra y el conductor a tierra del equipo en un lado de la caja de distribución.
8. Los diagramas eléctricos son para referencia únicamente. Los juegos de iluminación que no estén embalados con el ventilador deben estar Listados por cUL y marcados como apropiados para ser usados con el modelo de ventilador que se está instalando. Los interruptores deberán ser Interruptores para uso general cUL Réfierase a las instrucciones embaladas con los juegos de iluminación e interruptores para obtener información sobre el montaje adecuado.

ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLAR LOS SOPORTES DE LAS ASPAS (TAMBIEN LLAMADOS"REBORDES" DURANTE EL MONTAJE O DESPUES DE LA INSTALACIÓN NO INSERTAR OBJETOS EN LA TRAYECTORIA DE LAS ASPAS.

NOTA !LEER Y GUARDAR TODAS LAS INSTRUCCIONES!

1. Normas de seguridad

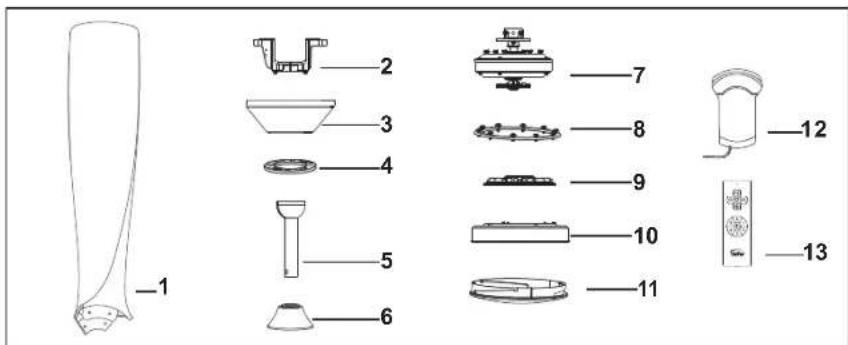

1. Juego de aspas (5)
2. Soporte de montaje
3. Caja de techo
4. Tapa de la caja
5. Conjunto de bola/tubo de suspensión
6. Voluta decorativa

7. Conjunto de motor del ventilador

8. Volante

9. Placa de montaje
10. Kit de luces LED
11. Amplificador
12. Receptor + 9 tuercas de cable
13. Control remoto

1. Dos bolsas de piezas pequeñas:

a. Piezas de fijación de las aspas 1/4" x 12mm Tornillos (1)
b. Piezas de fijación de las volante 3/16" x 9mm Tornillos (1)

Cómo desembalar el ventilador 2.

Herramienta necesarias

Destornillador Phillips, destornillador normal, llave de tuercas ajustable, escalera de tijera, y cortadoras de alambre.

Opciones de instalación

Si no hay una caja con cUL registración de montaje existente, sirvase leer las siguientes instrucciones. Desconectar el suministro de electricidad removiendo los fusibles o desactivando los cortacircuitos.

Asegurar la caja de distribución directamente a la estructura del edificio. Usar los sujetadores y materiales de construcción apropiados. La caja de distribución y su soporte deben ser capaces de soportar completamente el peso en movimiento del ventilador (al menos 35 libras o 15.9 kgs.) No usar cajas de distribución plásticas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, ELECTROCUCIÓN O DAÑO PERSONAL, INSTALAR EL VENTILADOR A UNA CAJA DE DISTRIBUCIÓN MARCADA "ACEPTADA PARA SOPORTAR VENTILADOR" Y USAR LOS TORNILLOS DE MONTAJE SUMINISTRADOS CON LA CAJA DE DISTRIBUCIÓN

Figura 1 Caja de distribución

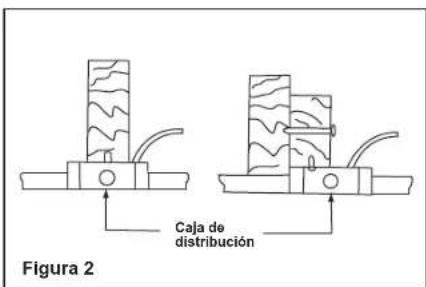

Figura 2 Caja de distribución

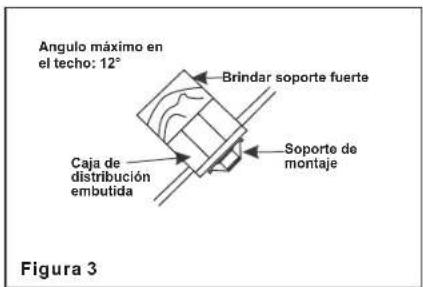

Angulo máximo en el techo: 12° Brindar soporte fuerte Caja de distribución embutida Soporte de montaje Figura 3

Nota: Ud. Puede necesitar una barra de extension para mantener la distancia apropiada de las aspas cuando la instalación se efectúe en un techo inclinado.

Figura 4 Caja de distribución

Para colgar su ventilador donde ya existe una instalación pero no una viga de techo, es posible que se necesite una instalación de barra de suspención como se muestra la Figura 4 (disponible en su distribuidor Progress Lighting).

3. Cómo instalar el ventilador

Colocación del ventilador

RECUERDE desconectar la alimentación. Siga estos pasos para colocar correctamente el ventilador:

Paso 1. Pase los hilos de 120 voltios a través del agujero central del soporte de suspensión del techo tal y cómo se muestra en la. (Fig. 5)

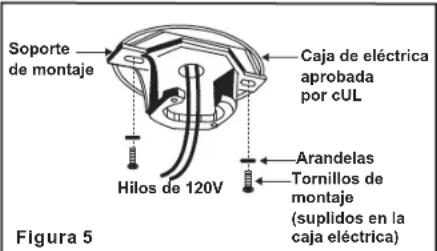

Paso 2. Fije el soporte de montaje a la caja del techo con los tornillos y arandelas suministradas en la caja.

Paso 3. Retire el pasador de suspensión, el pasador de bloqueo y el conjunto de tornillos y de la parte superior del ensamblaje del motor. (Fig. 6)

Paso 4. Guíc los cable de seguridad y cables que salen de la parte superior del motor del ventilador a través de la voluta decorativa, tapa de la cubierta, cubierta y luego a través de la bola/varilla. (Fig. 6)

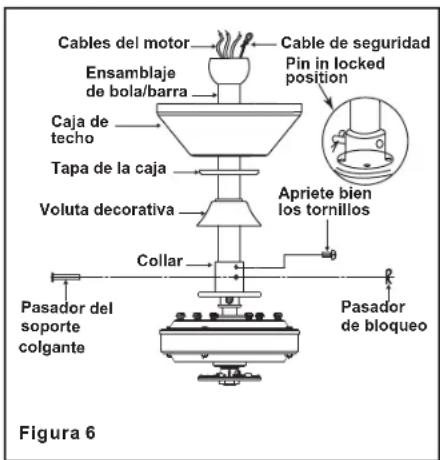

Paso 5. Alinee los agujeros de la parte inferior de la barra con los agujeros del cuello en la

parte superior de la caja del motor (Fig. 6) Introduzca con cuidado el pasador de suspensión a través de los agujeros del cuello y de la barra. Tenga cuidado de que el pasador no se atasque con los hilos de dentro de la barra. Introduzca el pasador de bloqueo a través del agujero cercano al extremo del pasador de suspensión hasta qu e quede en la posición de bloqueo, tal y cómo se especifica en el círculo de la Fig. 6.

ADVERTENCIA

SI NO INSTALA EL PASADOR CORRECTAMENTE TAL Y CÓMO SE ESPECIFICA EN EL PASO 5, EL VENTILADOR PODRIA AFLOJARSE E INCLUSO CAER.

Paso 6. Apriete bien los dos tornillos de la parte superior del motor. (Fig. 6)

Paso 7. Coloque la bola de la barra en la ranura del soporte de suspensión.

Soporte de montaje Caja de eléctrica aprobada por cUL Hilos de 120V Arandelas Tornillos de montaje (suplidos en la caja eléctrica) Figura 5

Cables del motor Ensamblaje de bola/barra Caja de techo Tapa de la caja Voluta decorativa Collar Pasador del soporte colgante Cable de seguridad Pin in locked position Apriete bien los tornillos Pasador de bloqueo Figura 6

Realizar las Conexiones Eléctricas

CUIDADO: Para enviar la posibilidad de un choque eléctrico, asegurese de apagar la corriente eléctrica desde el circuito central.

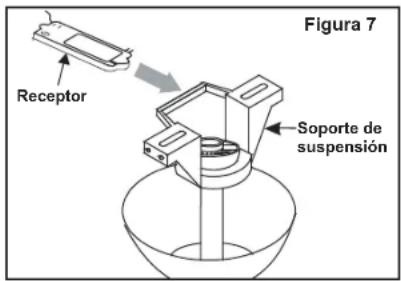

Paso 1. (Fig. 7) Instale el receptor en la abrazadera de montaje, el lado plano debe quedar hacia arriva.

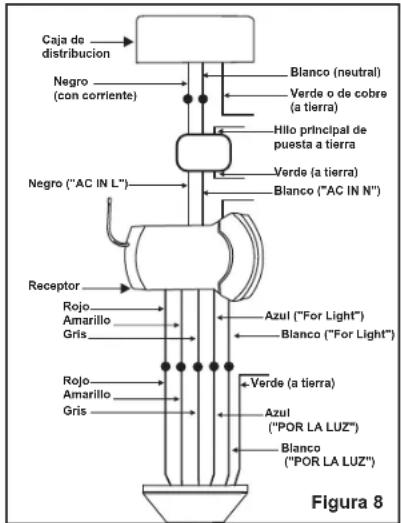

Paso 2. (Fig. 8) Conexiones del Motor al Receptor: Conecte el alambre Rojo del ventilador al alambre Rojo del receptor. Conecte el alambre Amarillo del ventilador al alambre Amarillo del receptor. Conecte el alambre Gris del ventilador al alambre Gris del receptor. Conecte el alambre Blanco del ventilador al alambre Blanco marcado "For Light" del receptor. Conecte el alambre Azul del ventilador al alambre Azul marcado "For Light" del receptor. Asegure las conexiones con los conectores de plástico proveidos.

5.

Paso 3. (Fig. 8) Conexiones del receptor a los alambres de alimentación: Conecte el alambre Negro (corriente) de la caja de distribución al alambre Negro marcado AC in L del receptor. Conecte el alambre Blanco (Neutral) de la caja de salida al alambre blanco marcado AC in N del receptor. Asegure las conexiones con los conectores de plastico proveidos.

Step 4. (Fig. 9) Si su caja de distribución tiene un hilo de puesta a tierra (verde o cobre desnudo), conectelo al hilo principal de puesta a tierra del receptor, conecte otros hilos de puesta a tierra del receptor y hilo de puesta a tierra de la bola colgante juntos. De lo contrario, conecte el hilo de puesta a tierra del soporte de montaje al hilo principal de puesta a tierra del receptor, conecte otros hilos de puesta a tierra del receptor y el hilo de puesta a tierra de la bola colgante juntos. Asegure la conexión de hilos con la tuerca de plástico provista. Después de conectar los hilos, sepárelos para que los hilos verde y blanco estén a un lado de la caja de distribución y los hilos negros estén a otro lado. Cuidadosamente meta las conexiones de hilos en la caja de distribución.

NOTA: La distancia máxima para una recepcion apropiada entre el receptor del ventilador y el transmisor son 20 pies. Asegúrese que su ventilador sea instalado dentro de esta distancia.

Figura 7 Receptor Soporte de suspensión

Caja de distribución Negro (con corriente) Blanco (neutral) Verde o de cobre (a tierra) Hilo principal de puesta a tierra Negro ("AC IN L") Verde (a tierra) Blanco ("AC IN N") Receptor Rojo Amarillo Gris Azul ("For Light") Blanco ("For Light") Rojo Amarillo Gris Verde (a tierra) Azul ("POR LA LUZ") Blanco ("POR LA LUZ") Figura 8

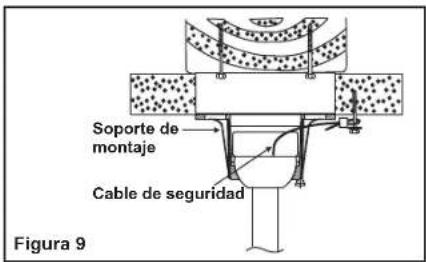

Instalación de soporte de seguridad

Asegure el cable de seguridad a la estructura del edificio con un tornillo para madera (no incluido).(Fig. 9)

Soporte de montaje Cable de seguridad Figura 9

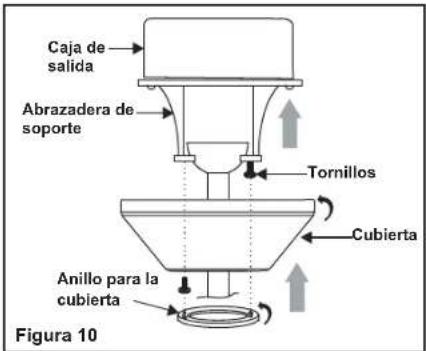

Terminando la Instalación

Paso 1. Meta las conexiones en forma ordenada adentro de la toma de corriente.

Paso 2. Deslice la cubierta hacia arriba hacia el soporte de montaje y coloque el agujero de posición de la cubierta sobre el tornillo del soporte de montaje, gire la cubierta hasta que quede encajada en su lugar en la sección estrecha de los agujeros de posición. (Fig.10)

Paso 3. Alinee el agujero circular de la cubierta con el agujero restante en el soporte de montaje, fijelo apretando los dos juegos de tornillos. Nota: Ajuste los tornillos de la cubierta hasta que la cubierta y la tapa de la cubierta queden ajustadas.

ADVERTENCIA

ASEGURARSE DE QUE LA LENGUETA LOCALIZADA EN LA PARTE INFERIOR DEL SOPORTE DE SUSPENSIÓN ESTÉ ASENTADA CORRECTAMENTE EN LA RANURA DE BOLA DE SUSPENSIÓN ANTES DE FIJAR EL ESCUDETE AL SOPORTE. EL NO AJUSTAR CORRECTAMENTE LA LENGUETA EN LA RANURA PODRÍA CAUSAR DAÑO AL CABLEADO ELÉCTRICO.

Caja de salida Abrazadera de soporte Tornillos Cubierta Anillo para la cubierta Figura 10

Instalacion de las Aspas

Paso 1. Retirar del conjunto motor-ventilador los diez tornillos de aspas con sus arandelas de resorte, metálicas y de goma.

Paso 2. Quitar del volante sus diez tornillos.

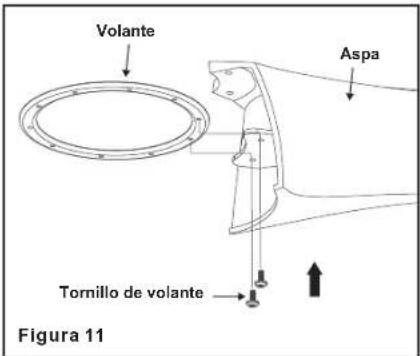

Paso 3. Fijar el volante a una de las cinco aspas usando dos tornillos de aquel.(Fig. 11)

Volante Aspa Tornillo de volante Figura 11

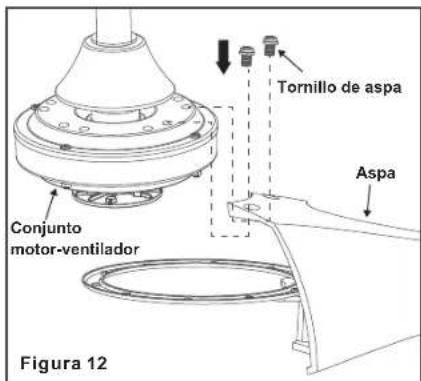

Paso 4. Fijar el aspa con el volante al conjunto motor-ventilador usando dos tornillos de aspas con sus arandelas de resorte, dos arandelas metálicas y dos arandelas de goma. Fijar las demás aspas al conjunto motor-ventilador. (Fig. 12)

Tornillo de aspa Aspa Conjunto motor-ventilador Figura 12

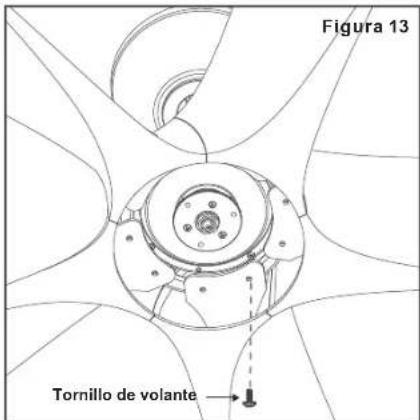

Paso 5. Volver a insertar los cuatro tornillos del volante en este. (Fig. 13)

Figura 13 Tornillo de volante

7.

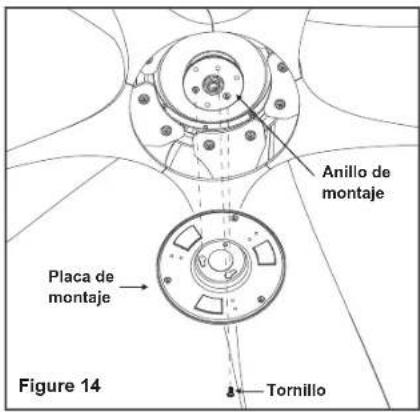

Instalación de la Placa de Montaje

Paso 1. Quite 1 de los 3 tornillos del anillo de montaje y afloje los otros 2 tornillos. (No los quite)

Paso 2. Coloque los agujeros del plato de montaje en los 2 tornillos previamente aflojados del anillo de montaje, gire el plato de montaje hasta que quede fijo en su lugar en la parte estrecha de los agujeros. Asegúrela apretando los 2 tornillos aflojados y también el que quitó anteriormente. (Fig. 14)

Anillo de montaje Placa de montaje Tornillo Figure 14

NOTA: Antes de comenzar con la instalación, desconecte la alimentación apagando el circuito del automático o quitando el fusible de la caja de fusibles. Para evitar descargas eléctricas, no basta con apagar la alimentación utilizando el interruptor del ventilador.

1. Quite 1 de los 3 tornillos del placa de montaje y afloje los otros 2 tornillos. (No los quite)

2. Mientras sostienes el kit de luces LED debajo del ensamblaje del motor del ventilador, cómo hacer las 2 pines conexiones de enchufe polarizado:

- Blanco con blanco - Bleu con bleu

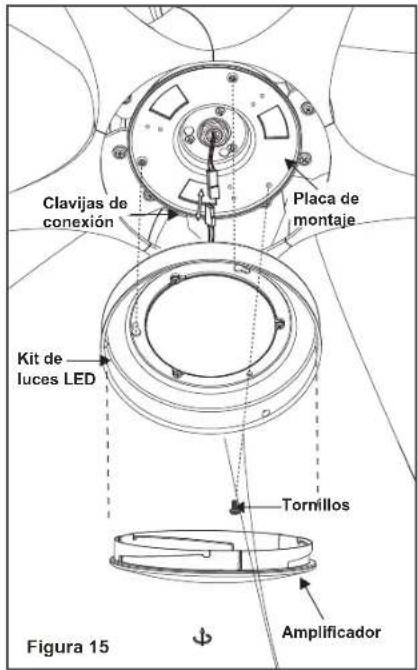

1. Coloca los orificios tipo ojo de cerradura en el kit de luces LED sobre los 2 tornillos previamente aflojados de la placa de montaje, gira la placa del luces LED hasta que caiga en su lugar en la parte estrecha de los orificios tipo ojo de cerradura. Asegúrala apretando los 2 tornillos de montaje del kit de luces previamente aflojados y el que se quitó previamente. (Fig. 15)

2. Coloque la amplificador contra el placa de montaje y girelo en sentido de las manecillas del reloj hasta que quede firme y seguro. No lo sobre apriete.

Clavijas de conexión Placa de montaje Kit de luces LED Tornillos Amplificador Figura 15

Instalación del kit de luz 8.

INSTRUCCIONES PARA USAR EL CONTROL REMOTO

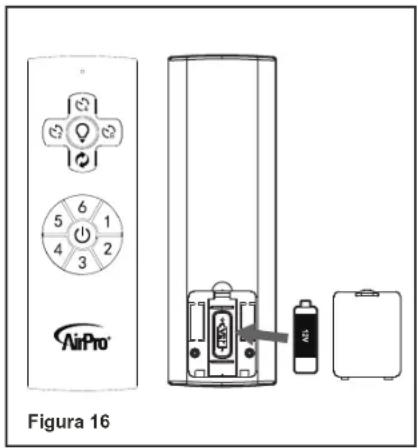

Retire la cubierta posterior del transmisor e instale batería de 12 voltios que se incluyeron con el control remoto. (Fig. 16)

PROCESO DE MEMORIZACIÓN

NOTA: Después de suministrarse la corriente alterna, no presiones ningún otro botón del control remoto antes de presionar el botón de encendido/apagado del ventilador ⏻ (El apagado del ventilador). No proceder así provocará fallas en el procedimiento.

Si deseas usar otra unidad de control remoto con tu nuevo ventilador, instálala siguiendo los pasos a continuación:

Dentro de los 30 segundos siguientes al suministro de corriente alterna del ventilador, mantén presionado ⏻ el botón por 5 segundos para ingresar la función de memorización. Una vez que el receptor haya detectado la frecuencia establecida, la luz del ventilador parpadeará dos veces, si corresponde. No hay ninguna indicación si tu ventilador no está equipado con una luz.

AirPro Figura 16

CÓMO INSTALAR EL SOPORTE DEL CONTROL REMOTO

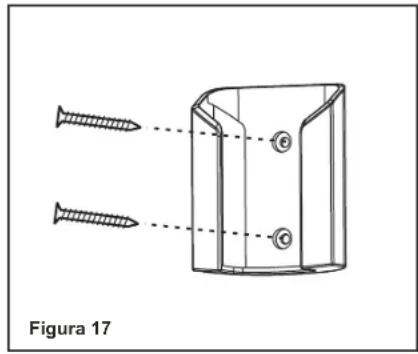

Fijar el soporte del control remoto con sus dos tornillos de montaje .(Fig.17)

A. 1,2,3,4,5,6 botón:

Los seis botones se utilizan para fijar la velocidad del ventilador, como se indica a continuación:

1 = velocidad mínima 2 = velocidad baja
3 = velocidad media baja 4 = velocidad media
5 = velocidad media alta 6 = velocidad alta

B. ⏻botón:

Este botón apaga el ventilador.

C. 🔒 botón:

El boton "○" es para prender y apagar la luz, tambien se usa para controlar la intensidad de la luz. Apriete y sostenga el boton hasta obtener la intensidad de luz deseada. La luz cambiara continuamente entre intensidad y oscuridad mientras que el boton esté presionado. El boton de la luz está equipado para resumir con la misma intensidad de luz que se uso la ultima ves.

D. 2, 4, 8 botón:

Al presionar el botón (c2 c2 c8) el ventilar se apagará automáticamente luego de 2, 4 u 8 horas.

E. botón:

Botón de reversa

(Tiene que presionarse cuando el ventilador esté funcionando)

Los ajustés de velocidad para clima caliente o frío dependen de factores como el tamanho del cuarto, la altura del techo, cantidad de ventiladores, etc.

NOTA: Para activar el funcionamiento inverso de este ventilador, pulse el botón reverse (invertir) mientras está en marcha.

Clima cálido - (Hacia adelante) Un movimiento descendente de aire crea un efecto de enfriamiento cómo se musetra en la Figura 18. Esto permite fijar el aire acondicionado en un valor más alto sin afectar la comodidad del usuario.

Clima frío - (Retroceso) Un flujo de aire ascendente mueve el aire caliente alejándolo del área del techo cómo se muestra en la Figura 19. Esto permite fijar la unidad de calefacción en un valor más bajo sin afectar la comodidad usuario.

Siga estas instrucciones para controlar su ventilador con WIFI con un dispositivo inteligente (teléfono, tableta):

1. Instale el BOND HOME app

1.1 Para disfrutar de todo el potencial de su nuevo dispositivo, deberá descargar BOND HOME app (disponible en Google Play Store y Apple App S
1.2 También puede descargar la aplicación usando este enlace: http://bondhome.io/app
1.3 Después de descargar la aplicación, cree una cuenta. NOTA: Mantenga la información de credenciales de su cuenta. Vas a use esta información cuando se conecte con su altavoz inteligente.

Bond Home

2. Empareje el dispositivo con el WIFI

2.1 Después de iniciar sesión en la página principal, seleccione el símbolo " + " (IOS: esquina superior derecha de la pantalla) (Android: centro inferior de la pantalla).
2.2 A continuación, verá la pantalla "Agregar un nuevo dispositivo". Elija la opción Smart by Bond en el. Medio de la pantalla. Luego siga los pasos de "Conectar a Wi-Fi de configuración de enlace" para continuar el emparejamiento.
2.3 Después del proceso de emparejamiento con el receptor de Wi-Fi, puede controlar la velocidad del ventilador, la luz. funciones en la aplicación.

1. Volver a emparejar el dispositivo (nuevo enrutador o mover el control del ventilador de techo)

3.1 Dentro de los 60 segundos posteriores al encendido, mantenga presionado el botón Fan Off (Stop) durante al menos 5 segundos. La luz parpadeará para confirmar.
3.2 Siga los pasos del paso 2.1 para volver a emparejar el dispositivo

Para obtener las instrucciones más recientes y el video de instalación, visite www.progresslighting.com/smartfan

Para obtener más soporte de configuración, acceda al Centro de ayuda en la sección Configuración de la BondHome app

1. &RQILJXUDFLyQ□GH□FRQWUR0□: , ) , □□□&RQWUR0□GH□GLVSRVLWLYR□LQWHOLJHQWI

Siga estas instrucciones para agregar control de voz a su ventilador con un altavoz inteligente (Amazon Alexa, Google Home):

Configuración y uso de Amazon Echo

1. Abra la Bond Home app

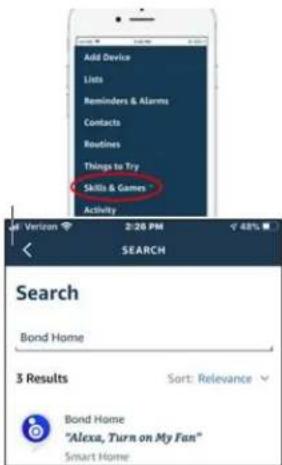

2. Ir a la Amazon Alexa app. Haga clic en el menú desplegable en la esquina superior izquierda de la pantalla y elija "Skills & Games".
3. Seleccione la lupa en la parte superior de la pantalla. Escriba BOND HOME en la barra de búsqueda y haga clic en el botón de búsqueda. Luego haga clic en la habilidad Bond Home y elija agregar la habilidad.\
4. Se le pedirá que ingrese su nombre de usuario y contraseña de BOND.
5. Debería ver una ventana emergente "Discover Devices". Seleccione la opción "Discover Devices". Entonces debería ver su dispositivo en la lista de "All Devices". Si no encuentra sus dispositivos, seleccione "+" seguido de "Add Device", "Other" y "Discover Devices".

Configuración y uso Google Home

1. En el Google Home app, haga clic en el icono de Inicio en la esquina inferior izquierda de la pantalla y seleccione el símbolo "+" en la esquina superior izquierda de la pantalla.
2. Seleccione "Set up Device". Luego seleccione "Works with Google".
3. Seleccione Bond Home de la lista de dispositivos. NO seleccione Bond Smart Home ya que no funcionará con el producto.
4. Se le pedirá que ingrese su nombre de usuario y contraseña de BOND para autenticarse. Una vez que se complete el emparejamiento, su dispositivo debería aparecer.

Add Device Lists Reminders & Alarms Contacts Routines Things to Try Skills & Games Activity Verion 2:26 PM 48% SEARCH Search Bond Home 3 Results Sort: Relevance Bond Home "Alexa, Turn on My Fan" Smart Home

Ejemplos de comandos de voz de fan:

"Alexa, enciende mi fan a bajo" "Ok Google, gira MI VENTILADOR a la elocidad 3" "Alexa, enciende la brisa de MY FAN"

Ejemplos de comandos de voz de Fan Light:

"Ok Google, enciende MY FAN LIGHT" "Alexa, enciende MY FAN LIGHT al 80%" "Ok Google, apaga MI LUZ DE VENTILADOR"

Para obtener las instrucciones más recientes y el video de instalación, visite www.progresslighting.com/smartfan

Para obtener más soporte de configuración, acceda al Centro de ayuda en la sección Configuración de la BondHome app

&RQILJXUDFLyQ□GH□FRQWUR0□: , ) , □□□&RQWUR0□GH□YR□GH□DOWDYR□LQWHOLJHQWH□□

Ile aquí algunas sugerencias para ayudarle el mantenimiento del ventilador.

1. Debido al movimiento natural del ventilador, algunas conexiones se podrian aflojar. Examinar las conexiones del soporte, soportes, y accessorios de las aspas dos veces al año. Asgurarse de que estén seguros. (No es necesario retirar el venitlador del techo).

2. Limpiar el ventilador periódicamente para ayudar a mantener su apariencia de nuevo con el transcurso del tiempo. Usar solamente un cepillo suave o paño sin hilas para evitar rayar el acadado. El recubrimiento metálico se sella con una laca para minimizar la decoloración o manchado. No usar agua al limpiarlo, madera, o posiblemente causar choque eléctrico.

3. Se puede aplicar una capa ligera de pulidor para muebles a las aspas de madera para brindar protección adicional y realizar su belleza. Cubrir los rayones pequeños con una ligera aplicación de betún para calzado.

4. No hay necesidad de aceitar el ventilador. El motor tiene cojinetes permanentemente lubricados.

ADVERTENCIA ASEGURARSE DE QUE LA ELECTRICIDAD ESTÉ DESACTIVADA EN EL TABLERO DE DISTRIBUCIÓN ELÉCTRICA ANTES DE INTENTAR CUALQUIER REPARACIÓN REFERIRSE A LA SECCIÓ "CÓMO EFECTUAR CONEXIONES ELÉCTRICAS"

13. Cómo cuidar del ventilador

Problema Solución

El ventilador no arranca.

1. Revisar los fusibles o interruptores de circuitos.

2. Verificar las conexiones de cables de línea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente principal de electricidad esté desactivada.

El ventilador hace mucho ruido.

1. Asegurarse de que todos los tornillos de la cubierta del motor estén ajustados.

2. Asegurarse de que los tornillos que sujetan el soporte de aspas del ventilador al eje del motor estén apretados.

3. Asegurarse de que las conexiones de tuercas para cable no esten rozando unas contra otras o contra la pared interior de la cubierta protectora del interruptor. PRECAUCIÓN: Asegurarse de que la fuente principal de electricidad esté desactivada.

4. Permitir un período de "desgaste" de 24 horas. La moyaría de los ruidos asociados con un ventilador nuevo desaparecen durante este tirmpo.

5. Si se está usando un juego opcional de iluminación para el venitlador de techo, aseguarse de que los tornillos que aseguran el vidrio estén apretados. Asimismo, verificar que la bombilla esté seg ura.

6. Asegurarse de que el escudete superior esté a una corta distancia del techo. No debe hacer contacto con el techo.

Fallo del mando a distancia

1. No conecte el ventilador con un control en la pared de velocidad variable (s)

2. Repasar el proceso de aprendizaje.

Resolución de problemas 14.

Tamaño del Ventilador	Velocidad Voltios		Amperios	Vatios	RPM CFM N.W. G.W. C.F.
60"(152 cm)	Baja	120	0.09	3.62	61	3103.61	20.24 25.74 lbs	4.00'
	Alta	120	0.52	34.26	167	6810.71

Estas son mediciones aproximadas. No incluyen los Amperios y vatios usado por el juego de iliminación.

Este equipo cumple con lo establecido en la Parte 15 de la Normativa FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

Advertencia: los cambios o modificaciones en esta unidad no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

NOTA: este equipo ha sido probado y cumple con los límites establecidos para dispositivos digitales de clase B, según el apartado 15 de las Normas de la FCC. Dichos límites han sido definidos para proporcionar una protección razonable frente a interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede desprender energía de radiofrecuencia y, si no se instala y se utiliza según las instrucciones, puede causar interferencias dañinas a la radiocomunicación.

Sin embargo, no es posible garantizar que el equipo no provoque interferencias en una instalación particular. Si este equipo provoca interferencias perjudiciales a la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, es recomendable intentar corregir dichas interferencias mediante una o varias de las siguientes medidas:

• Vuelva a orientar o cambie de lugar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente en un circuito diferente al que el receptor está conectado.
• Consulte con el distribuidor o con un técnico especialista en radio/television para más ayuda.

15. Especificaciones
