Manual de Instalación del Ventilador de Techo

Garantía limitada de por vida

Se garantiza al comprador original que los motores de los ventiladores de Progress Lighting no presentan defectos mecánicos o eléctricos por el tiempo durante el cual el comprador original sea dueño del ventilador. Los interruptores de cadena, interruptores de reversa, capacitores y acabados de metal cuentan con garantía libre de defectos de materiales o mano de obra por 1 año a partir de la fecha de compra. La deformación de las aspas de plástico o madera no está cubierta por esta garantía, así como tampoco la corrosión y/o el deterioro de los acabados en el caso de los ventiladores instalados dentro de un radio de 10 millas (16 km) de la costa del mar. Pueden corresponder garantías extendidas para los productos que cumplen con los requisitos de ENERGY STAR®.

Los ventiladores de techo Progress Lighting con fuentes de iluminación LED incorporadas, cuando se los instala debidamente y bajo condiciones de uso normales, están garantizados como libres de defectos de materiales y mano de obra que hacen que las fuentes de iluminación dejen de funcionar de acuerdo con las especificaciones durante (i) cinco (5) años a partir de la fecha de compra para los módulos de luces LED y los componentes eléctricos para los ventiladores utilizados en residencias unifamiliares, y (ii) tres (3) años a partir de la fecha de compra para los módulos de luces LED y los componentes eléctricos para los ventiladores utilizados en aplicaciones comerciales o multifamiliares. Los focos LED suministrados por Progress Lighting no cuentan con garantía más allá de la garantía del fabricante. Los focos que no son LED no cuentan con garantía.

Con comprobante de compra, el comprador original podrá devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su reemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al [phone] para la reparación o el reemplazo, que se determinará a criterio exclusivo de Progress Lighting y será la compensación única y exclusiva del comprador.

Se excluye la mano de obra y el envío. Esta garantía no cubre los costos o cargos asociados con la mano de obra (incluidos, entre otros, los honorarios del electricista) necesaria para instalar, quitar o reemplazar el ventilador o cualquiera de sus partes.

Esta garantía no se aplicará a ninguna pérdida o daño que resulte del (i) uso y desgaste normales o de una alteración, uso indebido o descuido, o de la (ii) instalación, operación, reparación o mantenimiento inadecuados por parte del comprador original o de un tercero, incluidos, entre otros, suministro de voltaje inadecuado o sobrecarga eléctrica, uso de piezas o accesorios inadecuados, reparación no autorizada (realizada o que se intentó realizar) o falta de mantenimiento al ventilador.

LAS GARANTÍAS PRECEDENTES ESTABLECEN LA OBLIGACIÓN DE GARANTÍA COMPLETA DE PROGRESS LIGHTING Y LA COMPENSACIÓN ÚNICA Y EXCLUSIVA DEL COMPRADOR ORIGINAL EN RELACIÓN CON DICHOS PRODUCTOS. PROGRESS LIGHTING NO ASUME RESPONSABILIDAD POR DAÑOS (INCLUIDOS INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES), DEBIDO A FALLAS DEL PRODUCTO, YA SEA QUE SURJAN DEL INCUMPLIMIENTO DE LA GARANTÍA, DEL INCUMPLIMIENTO CONTRACTUAL O DE OTRO MODO. ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O IMPLÍCITA, INCLUSO AQUELLAS DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN EN PARTICULAR O NO INCUMPLIMIENTO.

Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión de limitaciones de daños incidentales o emergentes, de modo que las limitaciones y exclusiones anteriores tal vez no se apliquen a su caso. La presente garantía lc otorga derechos específicos y es posible que usted tenga otros derechos que varían según el estado.

Fecha de compra ____

Lugar de compra ____

N de modelo.

N de serie ____

Numero de vendedor 109226

785247255467
785247255450
785247255443

PROGRESS LIGHTING™

Normas de seguridad .... 1.

Cómo desembalar el ventilador 2.

Cómo instalar el ventilador 3.

Instalación del cubierta decorativa ....10.

Operando su transmisor 11.

Cómo cuidar del ventilador ....13.

Resolución de problemas ....14.

Especificaciones 15.

Tabla de Contenido

1. Para reducir el riesgo de électrocución, asegurarse de que la eléctricidad se ha desactivado en el cortacircuitos o caja de fusibles antes de comenzar.
2. Todo cableado debe relizarse conforme al Código Electrico Nacional y los códigos electricos locales. La instalación eléctrica debe ser relazada por un eléctricista registrado calificado.
3. ADVERTENCIA: Para reducir el riesgo de una electrocuion e incendio, no usar este ventilador con ningún dispositivo de esto s lido para control de la velocidad del ventilador.
4. ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesión personal, monte a una caja distribución marcada como "Aceptable para soporte de un ventilador de 15.9kg (35 lbs.) de peso o menos" y monte con los tornillos proporcionados con la caja de distribución. La mayoría de las cajas de conexión utilizadas para soportar artefactos de iluminación, no son aptas para colgar un ventilador y podría ser necesario cambiarlas. Debido a la complejidad de la instalación de este ventilador, se recomienda encarecidamente que la realice un electricista licenciado cualificado.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO ELECTROCUCIÓN O LESIONES PERSONALES. MONTAR EL VENTILADOR EN UNA CAJA DE DISTRIBUCIÓN MARCADA CÓMO ACEPTABLE PARA SOPORTE DE VENTILADORES.

1. La caja de distribución y la estructura de soporte deben estar montados de manera segura y deben ser capaces de soportar, de manera confiable, unminimo de 35 libras (15,9 Kilogramos). Usar solamente cajas de distribución listadas por cUL marcadas "PARA SOPORTEDE VENTILADORES".
2. EL ventilador debe estar montado con un m nimo de 7 pies (2.1m) de espacio libre desde el borde posterior de las aspas hasta el piso.
3. Invierta el ventilador con el motor encendido a cualquier velocidad.

4. Evitar colocar objetos qen interfiera el giro de las aspas.

5. Para evitar lesiones personales o da os al ventilador y otros articulos, tener cuidado al trabajar cerca del ventilador o al limpiarlo.

6. No usar agua o detergentes al limpiar el ventilador o las aspas del ventilador. Para la mayoría de los propósitos de limpieza, un paño seco o ligeramente humedecido será apropiado.
7. Despues de realizar las conexiones eléctricas, los conductores empalmados se deben voltear hacia arriba y se deben empujar con cuidado hacia dentro de la caja de distribución. Los cables deben estar separados, con el conductor a tierra y el conductor a tierra del equipo en un lado de la caja de distribución.
8. Los diagramas eléctricos son para referencia únicamente. Los juegos de iluminación que no estén embalados con el ventilador deben estar Listados por cUL y marcados como apropiados para ser usados con el modelo de ventilador que se está instalando. Los interruptores deberán ser Interruptores para uso general cUL. Réfierase a las instrucciones embaladas con los juegos de iluminación e interruptores para obtener información sobre el montaje adecuado.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLAR LOS SOPORTES DE LAS ASPAS (TAMBIEN LLAMADOS"REBORDES" DURANTE EL MONTAJE O DESPUES DE LA INSTALACIÓN NO INSERTAR OBJETOS EN LA TRAYECTORIA DE LAS ASPAS.

NOTA

!LEER Y GUARDAR TODAS LAS INSTRUCCIONES!

1. Normas de seguridad

1. Normas de seguridad

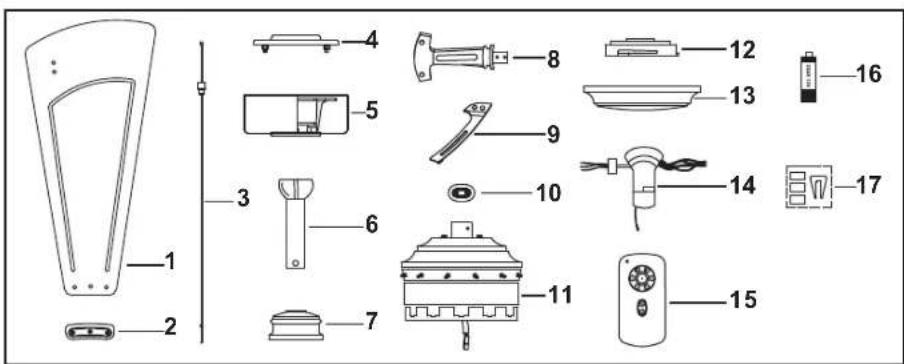

Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos:

1. Juego de aspas (12)
2. Placa de soporte para las aspa con tornillos (12)
3. Varillas decorativa (12)
4. Plato de la abrazadera de montaje
5. Escudete superior
6. Conjunto de bola/tubo de suspensión
7. Cubridor del motor
8. Juego de soporte de fijación a aspas (12)
9. Soporte de la varilla decorativa (12)
10. Placa de soporte para las soporte de la varilla decorativa con tornillos (12)
11. Conjunto de motor del ventilador

12. Plato de montaje

13. Cubierta decorativa

14. Receptor
15. Control remoto
16. 12V MN21/A23 bateria
17. Juego de balanceo
18. Dos bolsas de piezas pequeñas:
    a. Hardware de fijación del cable de seguridad Tornillos de 12 x 3", Arandela plana
    b. Hardware de fijación de placa de soporte de suspensión
    14 tornillos para madera de 3,5" (2), arandelas de estrella (2), arandelas de seguridad (2), arandelas (2)

c. Piezas de fijación de las aspas
(2 Tornillos de 1/4" x 15mm con arandelas de cierre)
d. Piezas de juego de soporte de fijación de las aspas (25 Tornillos de 1/4" x 15mm con arandelas de cierre)
c. Piezas demontaje (3 conectores plásticos para cables eléctricos).

Cómo desembalar el ventilador 2.

Herramienta necesarias

Destornillador Phillips, destornillador normal, llave de tuercas ajustable, escalera de tijera, y cortadoras de alambre.

Opciones de instalación

Si no hay una caja con cUL registración de montaje existente, sirvase leer las siguientes instrucciones. Desconcectar el suministro de electricidad removiendo los fusibles o desactivando los cortacircuitos.

Asegurar la caja de distribución directamente a la estructura del edificio. Usar los sujetadores y meteriales de construcción apropiados. La caja de distribución y su soporte deben ser capaces de soportar completamente el peso en movimiento del ventilador (al menos 35 libras o 15.9 kgs.) No usar cajas de distribución plásticas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, ELECTROCUCIÓN O DÁÑO PERSONAL, INSTALAR EL VENTILADOR A UNA CAJA DE DISTRIBUCION MARCADA "ACEPTADA PARA SOPORTAR VENTILADOR" Y USAR LOS TORNILLOS DE MONTAJE SUMINISTRADOS CON LA CAJA DE DISTRIBUCION

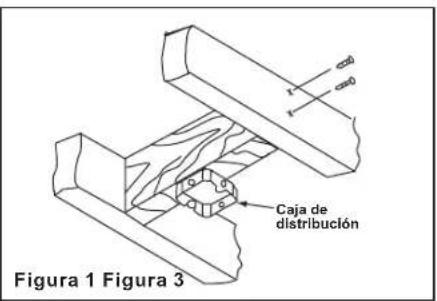

Figura 1 Figura 3 Caja de distribución

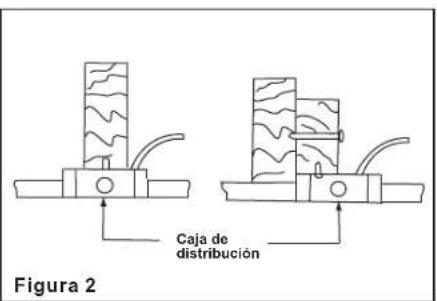

Figura 2 Caja de distribución

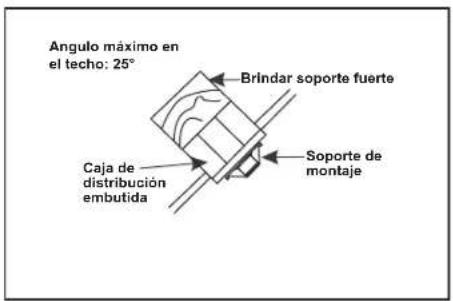

Angulo máximo en el techo: 25° Brindar soporte fuerte Caja de distribución embutida Soporte de montaje

NOTA: Ud. Puede necesitar una barra de extension para mantener la distancia apropiada de las aspas cuando la instalación se efectúe en un techo inclinado.

Figura 4 Caja de distribución

Para colgar su ventilador donde ya existe una instalación pero no una viga de techo, es posible que se necesite una instalación de barra de suspención como se muestra la Figura 4 (disponible en su distribuidor Progress Lighting).

3. Cómo instalar el ventilador

Colocación del ventilador

RECUERDE desconectar la alimentación. Siga estos pasos para colocar correctamente el ventilador:

Paso 1. Retire la tapa embellecedora del fondo del cobertor girando la tapa en sentido de las agujas del reloj. (Fig. 5)

Paso 2. Quite el soprte de montaje de la cubierta quitando 1 de los 2 tornillos de la parte inferior del soprte de montaje y aflojando el otro media vuelta desde la cabeza del tornillo. A continuación, gire la soprte de montaje en sentido contrahorario para quitar la cubierta. (Fig. 5)

Paso 3. Quite las cubiertas de los agujeros de la caja de distribución para exponer la viga del techo. (Fig. 6.)

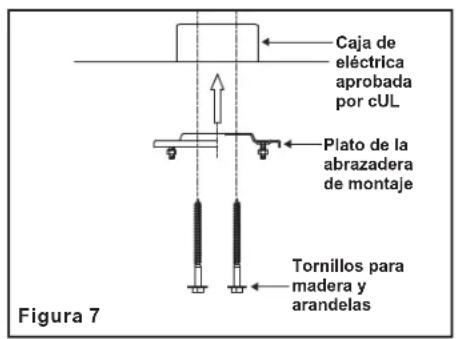

Paso 4. Use los dos tornillos para madera y arandelas proveidas para asegurar el plato de la abrazadera de montaje directamente de la viga del techo por medio de los agujeros expuestos de la caja de distribución. (Fig. 7)

Paso 5. Asegure la abrazadera de montaje al plato de la abrazadera de montaje usando las dos tuercas exagonales y arandelas proveidas, asegurese que queden bien apretadas. (Fig. 8)

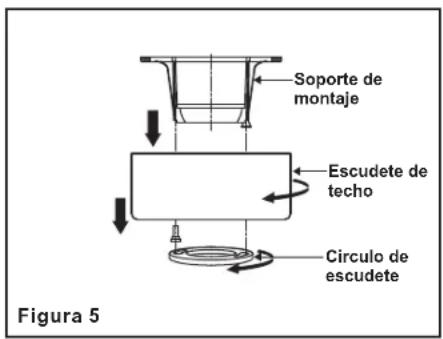

Soporte de montaje Escudete de techo Circulo de escudete Figura 5

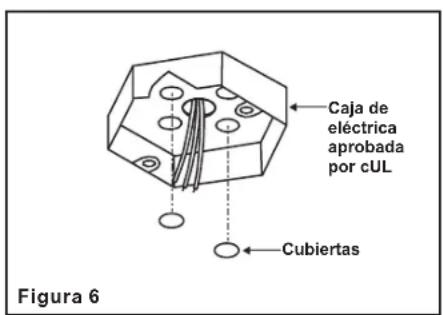

Caja de eléctrica aprobada por cUL Cubiertas Figura 6

Caja de eléctrica aprobada por cUL Plato de la abrazadera de montaje Tornillos para madera y arandelas Figura 7

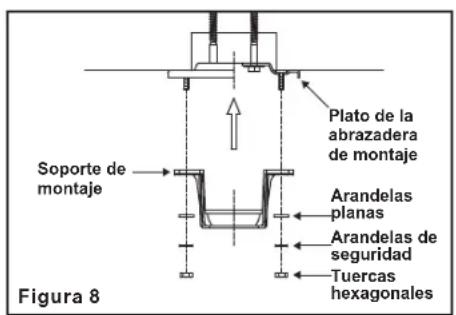

Plato de la abrazadera de montaje Soporte de montaje Arandelas planas Arandelas de seguridad Tuercas hexagonales Figura 8

Paso 6. Retire el pasador de suspensión, el pasador de bloqueo y el conjunto de tornillos y de la parte superior del ensamblaje del motor. (Fig. 9)

Paso 7. Guíe los cable de seguridad y cables que salen de la parte superior del motor del ventilador a través de la voluta decorativa, tapa de la cubierta, cubierta y luego a traves de la bola/varilla. (Fig. 9)

Paso 8. Alince los agujeros de la parte inferior de la barra con los agujeros del cuello en la parte superior de la caja del motor (Fig. 9) Introduzca con cuidado el pasador de suspensión a través de los agujeros del cuello y de la barra. Tenga cuidado de que el pasador no se atasque con los hilos de dentro de la barra. Introduzca el pasador de bloqueo a través del agujero cercano al extremo del pasador de suspensión hasta que quede en la posición de bloqueo, tal y cómo se especifica en el circulo de la Fig. 9.

ADVERTENCIA

SI NO INSTALA EL PASADOR

Paso 10. Coloque la bola de la barra en la ranura del soporte de suspensión.

Paso 11. Asegure el cable de seguridad a la estructura del edificio con un tornillo para madera (no incluido).

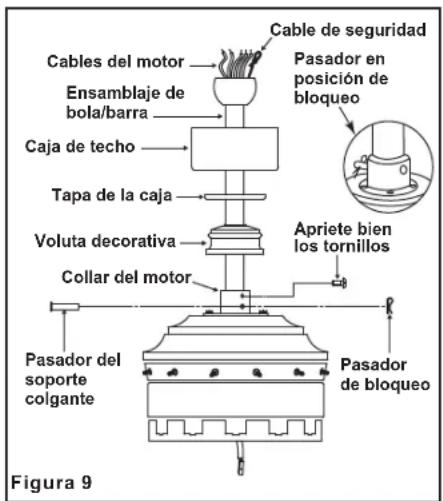

Cables del motor Ensamblaje de bola/barra Caja de techo Tapa de la caja Voluta decorativa Collar del motor Cable de seguridad Pasador en posición de bloqueo Apriete bien los tornillos Pasador del soporte colgante Pasador de bloqueo Figura 9

Paso 9. Apriete bien los dos tornillos de la parte superior del motor. (Fig. 9)

Realizar las Conexiones Eléctricas

ADVERTENCIA: Para enviar la posibilidad de un choque eléctrico, asegurese de apagar la corriente eléctrica desde el circuito central.

ADVERTENCIA: Verifica que todas las conexiones estén bien ajustadas, incluida la conexión a tierra, y que no haya ningún cable pelado visible en las tuercas para cable (excepto el de tierra).

PRECAUCIÓN: Para reducir el riesgo de incendio o descarga eléctrica, este ventilador debe instalarse con un control/ interruptor de pared de aislamiento.

NOTA: El ventilador debe instalarse a una distancia máxima de 6,1 m de la unidad transmisora para obtener una señal de transmisión apropiada entre la unidad transmisora y la unidad receptora del ventilador.

Si crees que no tienes suficiente experiencia o conocimientos en cableado eléctrico, contrata a un electricista con licencia para que instale el ventilador.

Sigue estos pasos para conectar tu ventilador a tu circuito doméstico. Usa las tuercas de plástico para cable (AA o NN) con tu ventilador. Asegura las tuercas de cables (AA o NN) con cinta de electricista. Asegúrate de que no haya conexiones o cables sueltos.

Paso 1. Inserta el receptor dentro del soporte de montaje con el lado plano del receptor mirando hacia el techo.

Paso 2. Haga las conexiones de cables desde el ventilador al receptor.

Del ventilador Al receptor

Cable blanco ---- Cable blanco "para luz"

Cable azul ---- Cable azul "para luz"

Cable amarillo ---- Cable amarillo

Cable rojo --- Cable rojo

Cable gris ---- Cable gris

Paso 3. Con la tuerca para cable, siga los pasos a continuación para conectar el cable del filtro a la caja eléctrica.

Del filtro A la caja de eléctrica

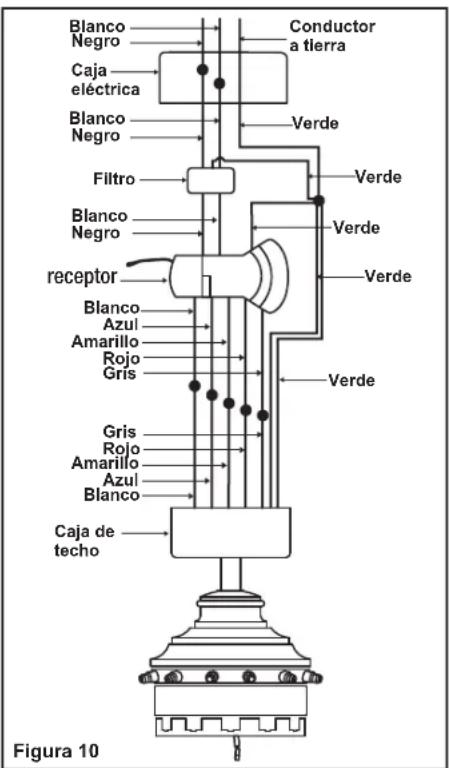

Del ventilador, filtro A la caja de y receptor eléctrica

Cable verdes* ---- Cable verde o desnudo (tierra)

* Hay cuatro cables de tierra verdes: desde el soporte de montaje, bola de suspensión/conjunto de varilla, receptor y el filtro.

Paso 4. Gire las conexiones de la tuerca del cable hacia arriba, separándolas de modo que el cable verde (tierra) y el cable blanco estén en un lado de la caja de eléctrica y el cables negro y azul en el otro lado. Introduzca con cuidado las conexiones en la caja de eléctrica.

Blanco Negro Caja eléctrica Blanco Negro Filtro Blanco Negro receptor Blanco Azul Amarillo Rojo Gris Gris Rojo Amarillo Azul Blanco Caja de techo Conductor a tierra Verde Verde Verde Verde Figura 10

Terminando la Instalación

Paso 1. Meta las conexiones en forma ordenada adentro de la toma de corriente.

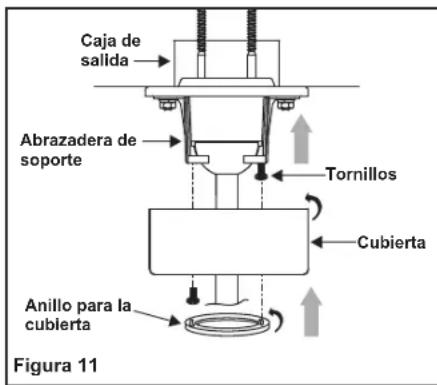

Paso 2. Deslice la cubierta hacia arriba hacia el soporte de montaje y coloque el agujero de posición de la cubierta sobre el tornillo del soporte de montaje, gire la cubierta hasta que quede encajada en su lugar en la sección estrecha de los agujeros de posición. (Fig. 11)
Paso 3. Alinee el agujero circular de la cubierta con el agujero restante en el soporte de montaje, fijelo apretando los dos juegos de tornillos. NOTA: Ajuste los tornillos de la cubierta hasta que la cubierta y la tapa de la cubierta queden ajustadas.

ADVERTENCIA

ASEGURARSE DE QUE LA LENGUETA LOCALIZADA EN LA PARTE INFERIOR DEL SOPORTE DE SUSPENSIÓN ESTÉ ASENTADA CORRECTAMENTE EN LA RANURA DE BOLA DE SUSPENSIÓN ANTES DE FIJAR EL ESCUDETE AL SOPORTE. EL NÓ AJUSTAR CORRECTAMENTE LA LENGUETA EN LA RANURA PODRÍA CAUSAR DAÑO AL CABLEADO ELÉCTRICO.

1. 7.

Caja de salida Abrazadera de soporte Tornillos Cubierta Anillo para la cubierta Figura 11

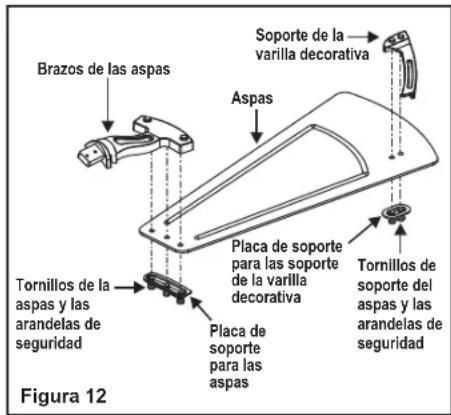

Cómo montar las aspas del ventilador

Cómo montar las aspas a los brazos de las aspas

Paso 1. Conecta las aspas y placa de soporte para las aspa a los brazos de las aspas con tres tornillos de montaje de aspas con arandelas de seguridad provistas. Inserta un tornillo con una arandela de seguridad en el brazos las aspas, pero no aprietes. (Fig. 12)

Paso 2. Repite el proceso para los dos tornillos de montaje de aspas con arandelas de seguridad restantes.

Paso 3. Aprieta todos los tornillos de manera firme comenzando por el tornillo del centro. Asegúrate de que el aspa esté recta.
Paso 4. Fije el soporte de la varilla decorativa y placa de soporte para las soporte de la varilla decorativa a la aspa usa el tornillos de montaje soporte de la varilla decorativa con las arandela de seguridad. (Fig. 12)
Paso 5. Aprieta todos los tornillos de manera firme comenzando y asegúrate de que el aspa esté recta.
Paso 6. Repite estos pasos para las aspas restantes.

Brazos de las aspas Soporte de la varilla decorativa Aspas Placa de soporte para las soporte de la varilla decorativa Tornillos de la aspas y las arandelas de seguridad Placa de soporte para las aspas Tornillos de soporte del aspas y las arandelas de seguridad Figura 12

Cómo montar las aspas del ventilador (continuación)

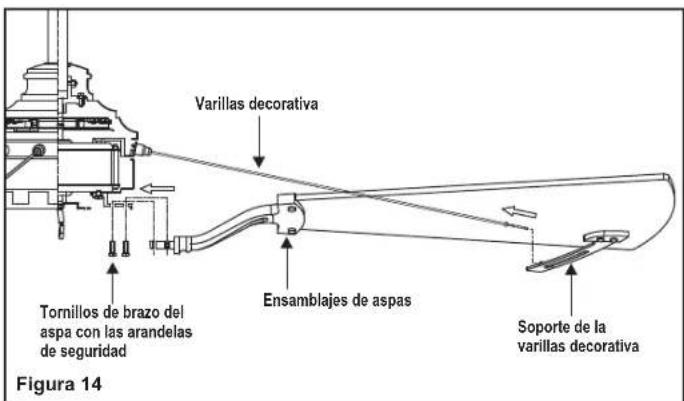

Cómo montar las varilla decorativa y cómo ajustar los ensamblajes de las aspas al motor

ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doblar los brazos del aspa durante la instalación, compensación de las aspas o limpieza del ventilador. No insertes objetos extraños entre las aspas en funcionamiento.

Paso 1. Girar las varilla decorativa en el tornillo de fijación en la caja del motor y firmemente apretado. (Fig. 13)

Paso 2. Inserte las varilla decorativa a través de los agujeros en el soporte de la varilla decorativa. (Fig. 13)

Paso 3. Aprieta los ensamblajes de aspas al ensamblaje de motor del ventilador. Ajusta los dos tornillos del brazo del aspa y las arandelas de seguridad proveidas. (Fig. 14)

Paso 4. Repite este procedimiento con los ensamblajes de aspas restantes.

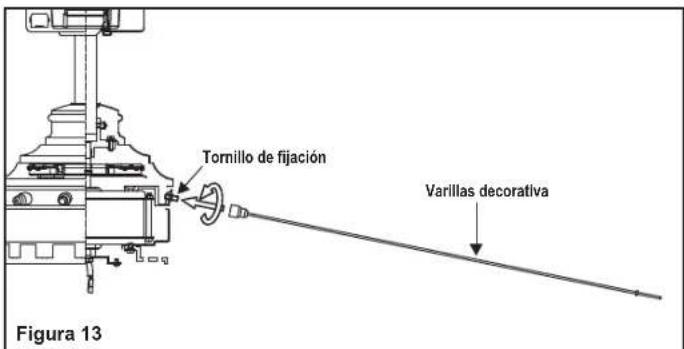

Tornillo de fijación Varillas decorativa Figura 13

Figura 14 Varillas decorativa Tornillos de brazo del aspa con las arandelas de seguridad Ensamblajes de aspas Soporte de la varillas decorativa

Balanceo de las Aspas

Todas las aspas están agrupadas por peso. Debido a que la desidad de las maderas naturales varía, el ventilador podría oscilar aún cuando el peso de las aspas esté equilibrado.

El siguiente procedimiento debería mayor parte de la oscilación del ventilador. Corregir la Verificar después de cada paso.

1. Verificar que todos los tornillos de aspas y de soportes de aspas estén seguros.
2. La mayoría de los problemas de oscilación se originan cuando los niveles de las aspas son desiguales. Revisar esté nivel por medio de seleccionar un punto del techo por encima de la punta de una de las aspas. Medir esta distancia como se muestra en la Figura 15. Rotar el ventilador hasta que la siguiente aspa esté ubicada para medición, procedimiento para cada aspa. Las medi repetir el das hacer fucional deben mantenerse dentro de 1/8 pulgadas (3mm).

3. Usar el juego de balanceo de aspas incluido si aún se puede notar la oscilación.

4. Si la oscilación de las aspas todavía se puede notar, el intercambio de dos aspas adyacentes (lado a lado) puede redistribuir el peso y es posible que resulte en un funcionamiento más uniforme.

ADVERTENCIA PARA REDUIR RIESGO DE LESIONES PERSONALES. NO DOBLAR LOS SUJET ADORES DE ASPAS MIENTRAS SE REALIZA LA INSTALACIÓN. EL BALANCEO DE LAS ASPAS O SU LIMPIEZA. NO INSERTAR OBJETOS EXTRANOS ENTRE LAS ASPAS DEL VENTILADOR EN ROTACIÓN.

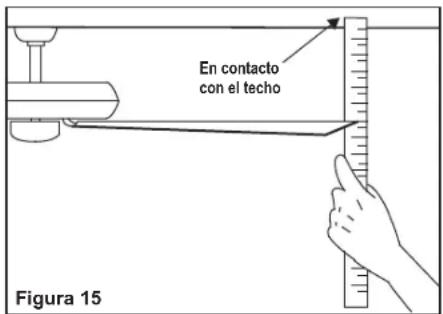

En contacto con el techo Figura 15

PRECAUCIÓN: Antes de comenzar con la instalación, desconecte la alimentación apagando el circuito del automático o quitando el fusible de la caja de fusibles. Para evitar descargas eléctricas, no basta con apagar la alimentación utilizando el interruptor del ventilador.

Paso 1. Quite 1 de los 3 tornillos del anillo de montaje y afloje los otros 2 tornillos. (No los quite)

Paso 2. Coloque los agujeros del plato de montaje en los 2 tornillos previamente aflojados del anillo de montaje, gire el plato de montaje hasta que quede fijo en su lugar en la parte estrecha de los agujeros. (Fig. 16)

Paso 3. Asegúrala apretando los 2 tornillos de montaje del kit de luces previamente aflojados y el que se quitó previamente.

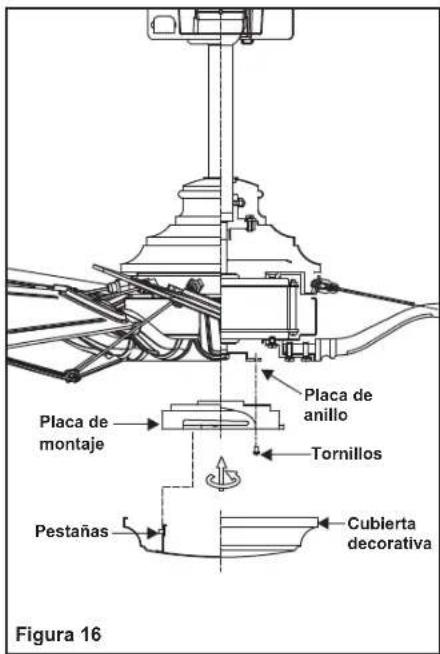

Paso 4. Coloque las mucscas del borde exterior de la plato de montaje para alinearlos con las pestañas del borde interior del cubierta decorativa. Levante con cuidado el cubierta decorativa dentro del plato de montaje y fijelo al ventilador girando la cubierta decorativa en el sentido de las agujas del reloj hasta que quede ajustado. NO APRIETE DEMASIADO.

Placa de anillo Tornillos Pestañas Cubierta decorativa Placa de montaje Figura 16

Instalación de la Bateria

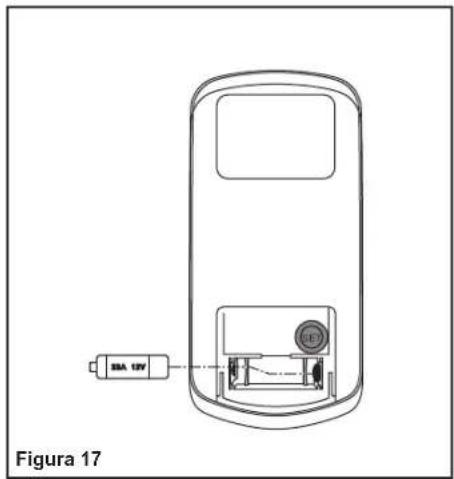

Instala una batería MN21/A23 de 12V (incluida) en el control remoto. Para prevenir daños al control remoto, sacala batería si no va a usarse por largo tiempo. (Fig. 17)

BA 12V Figure 17

Instalación del cubierta decorativa 10.

Su motor DC sin escobillas está equipado con un control remoto de tipo aprendido automáticamente. No hay interruptores de frecuencia en el receptor o transmisor. El ventilador puede comenzar a usarse una vez que finaliza el proceso de emparejamiento.

Definición de botón del control remoto

Estos seis botones se utilizan para ajustar la velocidad del ventilador:

I = velocidad mínima

II = velocidad baja

III = velocidad media baja

IV = velocidad media

V = velocidad media alta

VI = velocidad alta

Botón: Este botón apaga el ventilador.

Botón: Este botón controla la dirección del ventilador.

Botón: Este botón es para controlar la luz opcional encendida o apagada. Mantenga presionado el botón para activar la función de atenuación.

Cómo configurar el control remoto

Sigue los pasos más abajo para configurar el control remoto: La función de aprendizaje automático sólo es dentro de los 60 segundos al encender la corriente electrica al ventilador.

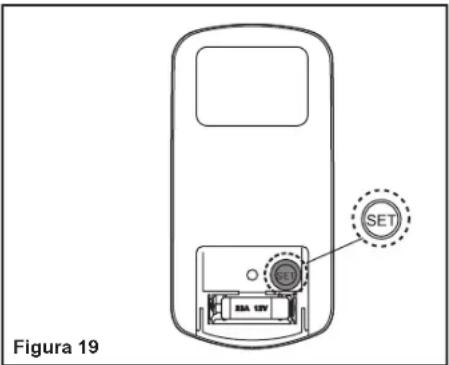

Con el ventilador apagado, restaure la energía al ventilador. Mantenga pulsado el botón "SET" durante unos 5 segundos y suéltelo. Si se instala un juego de luces opcional, el juego de luces destellará dos veces y la luz de señal en el control remoto se encenderá cuando se presione el botón. El ventilador ha completado el proceso de emparejamiento con el control remoto y está listo para usarse.

NOTA: Si la prueba de autocalibración falló, apagar la corriente electrica al ventilador; restaurar la alimentación y procesar otra vez la prueba de autocalibración.

NOTA: Durante la prueba de calibración automática, el control remoto no funcionará.

NOTA: La función de la frecuencia de aprendizaje y pruebra de autocalibración se continúara a estar and la memoria del ventilador incluso cuando la corriente se apage al ventilador. Si la frecuencia es cambiada la prueba de autocalibración se producirá otra vez.

Protección contra más de 80W: Cuando el receptor detecta que el consumo de energía del motor es de más de 80W, la alimentación del receptor se detiene y deja de funcionar inmediatamente. Vuelva a encender el receptor tras 5 segundos.

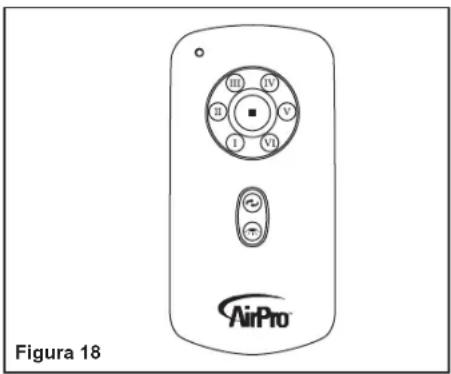

Figura 18 AirPro

Los ajustés de velocidad para clima caliente o frío dependen de factores como el tamano del cuarto, la altura del techo, cantidad de ventiladores, etc.

NOTA: Para activar el funcionamiento inverso de este ventilador, pulse el botón reverse (invertir) mientras está en marcha.

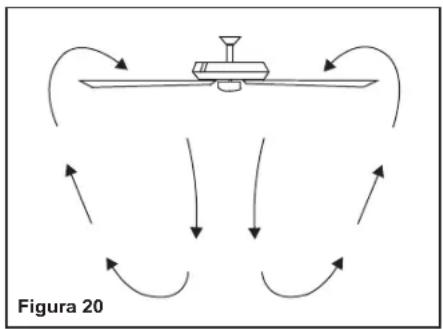

Clima cálido - (Hacia adelante) Un movimiento descendente de aire crea un efecto de enfriamiento cómo se musetra en la Figura 20. Esto permite fijar el aire acondicionado en un valor más alto sin afectar la comodidad del usuario.

Clima frío - (Retroceso) Un flujo de aire ascendente mueve el aire caliente alejándolo del área del techo cómo se muestra en la Figura 21. Esto permite fijar la unidad de calefacción en un valor más bajo sin afectar la comodidad usuario.

He aquí algunas sugerencias para ayudarle el mantenimiento del ventilador.

1. Debido al movimiento natural del ventilador, algunas conexiones se podrian aflojar. Examinar las conexiones del soporte, soportes, y accessorios de las aspas dos veces al año. Asgurarse de que estén seguros. (No es necesario retirar el venitlador del techo).

2. Limpiar el ventilador periódicamente para ayudar a mantener su apariencia de nuevo con el transcurso del tiempo. Usar solamente un cepillo suave o paño sin hilas para evitar rayar el acadado. El recubrimiento metálico se sella con una laca para minimizar la decoloración o manchado. No usar agua al limpiarlo. madera, o posiblemente causar choque eléctrico.

3. Se puede aplicar una capa ligera de pulidor para muebles a las aspas de madera para brindar protección adicional y realizar su belleza. Cubrir los rayones pequeños con una ligera aplicación de betún para calzado.

4. No hay necesidad de aceitar el ventilador. El motor tiene cojinetes permanentemente lubricados.

ADVERTENCIA

ASEGURARSE DE QUE LA ELECTRICIDAD

ESTÉ DESACTIVADA EN EL TABLERO DE DISTRIBUCIÓN ELÉCTRICA ANTES DE INTENTAR CUALQUIER REPARACIÓN REFERIRSE A LA SECCIÓ "CÓMO EFECTUAR CONEXIONES ELÉCTRICAS"

13. Cómo cuidar del ventilador

Problema

El ventilador no arranca.

El ventilador hace mucho ruido.

El ventilador de techo ha perdido su programación repetidamente.

Solución

1. Revisar los fusibles o interruptores de circuitos.

2. Verificar las conexiones de cables de línea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente principal de electricidad esté desactivada.

3. Asegurarse de que todos los tornillos de la cubierta del motor estén ajustados.

4. Asegurarse de que los tornillos que sujetan el soporte de aspas del ventilador al eje del motor estén apretados.

5. Asegurarse de que las conexiones de tuercas para cable no esten rozando unas contra otras o contra la pared interior de la cubierta protectora del interruptor. PRECAUCIÓN: Asegurarse de que la fuente principal de electricidad esté desactivada.

6. Permitir un período de "desgaste" de 24 horas. La moyaría de los ruidos asociados con un ventilador nuevo desaparecen durante este tirmpo.

7. Si se está usando un juego opcional de iluminación para el venitlador de techo, aseguarse de que los tornillos que aseguran el vidrio estén apretados. Asimsmo, verificar que la bombilla esté seg ura.

8. Algunos motores son señibles a las señales provenientes de controles de velocidad variable de estado sólido. Si tiene instalado este tipo de control, elegir e instalar otro tipo.

9. Asegurarse de que el escudete superior esté a una corta distancia del techo. No debe hacer contacto con el techo.

10. Apague la alimentación de CA del ventilador y repita los pasos para la programación en la página 10.

11. No apague el ventilador del interruptor de pared estándar. Use solo nuestro interruptor de pared o su control remoto para regular el ventilador.

Resolución de problemas 14.

Tamaño del Ventilador	Velocidad Voltios		Amperios Vatios		RPM CFM N.W. G.W.		C.F.
60"(152 cm)	Baja	120	0.06	3.04	32	2125.89	45Ibs	47.62Ibs	3.09'
	Alta	120	0.48	34.32	80	6167.69

Estas son mediciones aproximadas. No incluyen los Amperios y vatios usado por el juego de iliminación.

Este equipo cumple con lo establecido en la Parte 15 de la Normativa FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

Advertencia: los cambios o modificaciones en esta unidad no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

NOTA: este equipo ha sido probado y cumple con los límites establecidos para dispositivos digitales de clase B, según el apartado 15 de las Normas de la FCC. Dichos límites han sido definidos para proporcionar una protección razonable frente a interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede desprender energía de radiofrecuencia y, si no se instala y se utiliza según las instrucciones, puede causar interferencias dañinas a la radiocomunicación.

Sin embargo, no es posible garantizar que el equipo no provoque interferencias en una instalación particular. Si este equipo provoca interferencias perjudiciales a la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, es recomendable intentar corregir dichas interferencias mediante una o varias de las siguientes medidas:

• Vuelva a orientar o cambie de lugar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente en un circuito diferente al que el receptor está conectado.
• Consulte con el distribuidor o con un técnico especialista en radio/television para más ayuda.

15. Especificaciones
