P250098 - Ventilateur Progress Lighting - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur de plafond Progress Lighting P250098, moteur silencieux, 3 vitesses, diamètre de 52 pouces.
Utilisation	Idéal pour les espaces intérieurs tels que salons, chambres et bureaux.
Maintenance et réparation	Nettoyage régulier des pales et du moteur, vérification des fixations et des câbles électriques.
Sécurité	Installation conforme aux normes électriques, utilisation de matériaux résistants à la chaleur.
Informations générales	Compatible avec les télécommandes, garantie limitée du fabricant, consommation énergétique efficace.

FOIRE AUX QUESTIONS - P250098 Progress Lighting

Comment installer le ventilateur Progress Lighting P250098 ?

Assurez-vous de couper l'alimentation électrique. Suivez les instructions d'installation fournies dans le manuel. Montez le support au plafond, connectez les fils électriques selon les codes de couleur, puis fixez les pales du ventilateur.

Le ventilateur fait du bruit, que faire ?

Vérifiez que toutes les vis sont bien serrées et que les pales sont correctement fixées. Si le bruit persiste, assurez-vous que le ventilateur est installé de niveau et qu'il n'y a pas d'obstacles autour.

Quelle est la consommation d'énergie du ventilateur ?

Le ventilateur Progress Lighting P250098 consomme environ 60 watts en pleine vitesse, mais cela peut varier en fonction de la vitesse sélectionnée et des conditions d'utilisation.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Progress Lighting P250098 est conçu pour un usage intérieur. Ne l'utilisez pas à l'extérieur ou dans des environnements humides.

Comment changer la direction du ventilateur ?

La plupart des ventilateurs ont un interrupteur sur le moteur qui permet de changer la direction de rotation. En hiver, faites tourner le ventilateur dans le sens des aiguilles d'une montre pour faire circuler l'air chaud vers le bas.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange peuvent être commandées auprès du service clientèle de Progress Lighting ou via des détaillants en ligne spécialisés dans les pièces de ventilateur.

MODE D'EMPLOI P250098 Progress Lighting

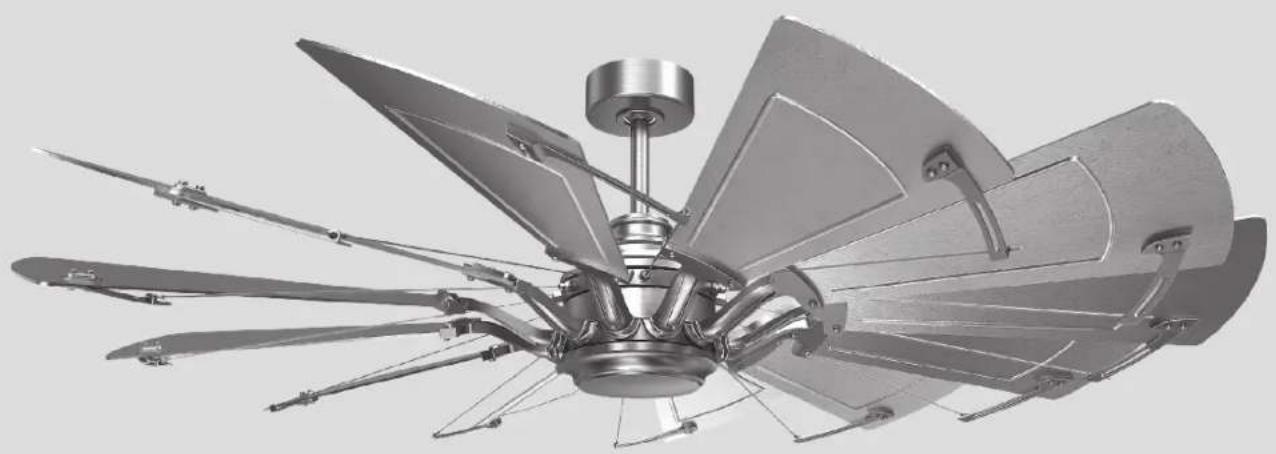

Manuel d'installation du ventilateur de plafond

Garantie limitée à vie

Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont exempts de défauts électriques ou mécaniques tant que l'acheteur initial est propriétaire du ventilateur. Les interrupteurs à chaînette, les interrupteurs inverseurs, les condensateurs et les finis métalliques sont garantis contre les défauts de matériaux ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales de bois ou de plastique n'est pas couvert par la présente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de dix milles d'un bord de mer. Les garantics prolongées pour les produits homologués ENERGY STAR® peuvent s'appliquer.

Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progress Lighting dotés d'une source lumineuse à DEL intégrée sont garantis contre les défauts de matériaux et de fabrication causant le non fonctionnement de la source lumineuse selon les spécifications pendant (i) cinq (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences multifamiliales et pour les utilisations commerciales. Les ampoules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabricant. Les ampoules autres qu'à DEL ne sont assorties d'aucune garantie.

En fournissant la preuve d'achat, l'acheteur initial peut retourner le ventilateur défectueux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplacé. Après 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.

Main-d'œuvre et expédition exclus. La présente garantic ne couvre par les coûts et les frais associés à la main-d'œuvre (y compris, sans s'y limiter, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.

La présente garantic ne s'applique pas en cas de perte ou de dommage découlant (i) de l'usure normale, de l'altération ou d'un usage incorrect, abusif ou négligent ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inadéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inadéquate ou une surtension, l'utilisation de pièces ou d'accessoires inadéquats, une réparation non autorisée (effectuée ou tentée) ou l'omission d'entretenir le ventilateur.

LES GARANTIES QUI PRÉCÉDENT ÉNONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CIAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACIETEUR LIÉ À CES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS) ATTRIBUABLES À LA DÉFECTUOSITÉ DU PRODUIT, QU'ILS SOIENT LIÉS À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DU CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'UTILITÉ À UNE FIN PARTICULIÈRE OU D'ABSENCE DE CONTREFAÇON.

Certains États ne permettent pas de limitation à la durée implicite d'une garantic ou d'exclusion ou de limitation des dommages accessoires ou consécutifs. Par conséquent, les limitations ci-dessus pourraient ne pas s'appliquer à vous. La présente garantie vous accorde des droits précis et vous pourriez avoir d'autres droits qui peuvent varier d'un État à l'autre.

Date d'achat ____

Magasin ____

N° de modèle ____

N° de série ____

N° du fournisseur 109226

785247255467

785247255450

CUP □ 785247255443

PROGRESS LIGHTING™

Règles de sécurité .... 1.

Déballage de votre ventilateur 2.

Installation de votre ventilateur .... 3.

Installation du couvercle décoratif ....10.

Utilisation de votre émetteur ....11.

Entretien de votre ventilateur ....13.

Dépannage 14.

Caractéristiques techniques ....15.

Table des matières

1. Afin de réduire les risques de choc électrique, vous assurer que l'électricité a été coupée au disjoncteur ou à la boîte à fusibles avant de commencer.
2. Tout le câblage doit être conforme aux codes de l'électricité national et local. L'installation électrique doit être effectuée par un électricien agréé qualifié.
3. AVERTISSEMENT : Afin de réduire les risques de choc électrique et d'incendie, ne pas utiliser ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteur.
4. AVERTISSEMENT : Afin de réduire les risques d'incendie, de choc électrique ou de blessure, installer à une boîte de sortie indiquée « Acceptable pour support de ventilateur de 15,9 kg (35 lb) ou moins » et utiliser les vis de montage fournies avec la boîte de sortie. La plupart des boîtes de sortie couramment utilisées pour le support de luminaires ne sont pas acceptables pour le support d'un ventilateur et doivent être remplacées. Compte tenu de la complexité de l'installation de ce ventilateur, il est fortement recommande de faire appel à un électricien agréé qualifié.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLER À UNE BOÎTE DE SORTIE INDIQUÉE « ACCEPTABLE POUR SUPPORT DE VENTILATEUR.

1. La boîte de sortie et la structure de support doivent être solidement installées et en mesure de supporter de manière fiable un poids de 15,9 kg (35 lb) ou moins. N'utiliser que des boîtes de sortie homologuées UL et portant l'indication POUR SUPPORT DE VENTILATEUR.
2. Le ventilateur doit être installé en prévoyant un dégagement minimal de 2,1 m (7 pi) entre le bord de fuite des pales et le plancher.
3. Pour utiliser la fonction d'inversion du sens de rotation de ce ventilateur, appuyer sur le bouton d'inversion pendant que le ventilateur fonctionne.

4. Éviter de placer des objets dans la trajectoire des pales.

5. Pour éviter les blessures ou les dommages au ventilateur ou à d'autres articles, faire preuve de prudence lorsque vous travaillez à proximité du ventilateur ou que vous le nettoyez.

6. Ne pas utiliser d'eau ou de détergent lorsque vous nettoyez le ventilateur ou les pales du ventilateur. Un linge sec ou légèrement humide convient la plupart du temps.
7. Une fois les branchements électriques réalisés, les conducteurs épissés doivent être tournés vers le haut et poussés délicatement dans la boîte de sortie. Les fils doivent être séparés et le conducteur mis à la terre ainsi que le conducteur de mise à la terre de l'équipement doivent être placés d'un côté de la boîte de sortie.
8. Les schémas électriques sont à titre de référence uniquement. Les ensembles d'éclairage qui ne sont pas emballés avec le ventilateur doivent être homologués cUL et porter une marque qui indique qu'ils conviennent pour le modèle de ventilateur que vous installez. Les interrupteurs doivent être homologués cUL pour usage général. Vous reporter aux instructions qui accompagnent les ensembles d'éclairage.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES BRAS DES PALES (AUSSI APPELÉS SUPPORTS) PENDANT OU APRÈS L'INSTALLATION. NE PAS INSÉRER D'OBJETS DANS LA TRAJECTOIRE DES PALES.

REMARQUE

LIRE ET CONSERVER TOUTES LES INSTRUCTIONS!

1. Règles de sécurité

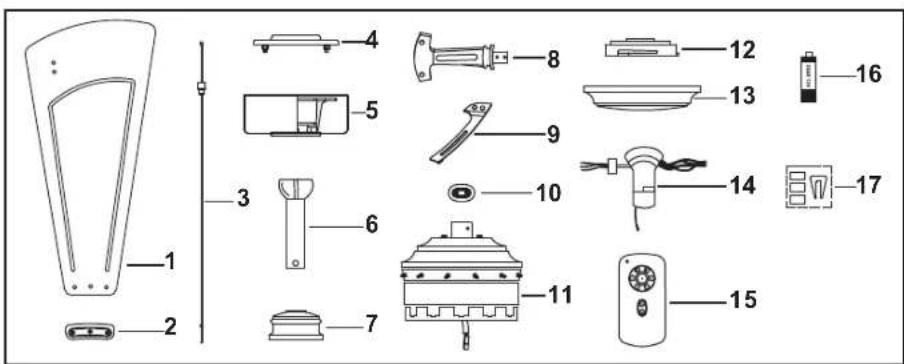

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les articles suivants :

1. Pales du ventilateur (12)
2. Plaques de maintien de lame avec des vis (12)
3. Tiges décoratives (12)
4. Plaque de support de suspension
5. Couvercle du pavillon
6. Ensemble tige/boule
7. Couvercle du collet
8. Ensemble de supports de pale (12)
9. Supports de tige décorative (12)
10. Plaques de maintien de supports de tige décorative avec des vis (12)

11. Moteur du ventilateur

12. Plaque de montage

13. Couvercle décoratif
14. Destinataire
15. Télécommande
16. Pile MN21/A23 de 12 V
17. Ensemble d'équilibrage
18. Sacs de pièces en vrac contenant :
    a. Matériel de fixation du câble de sécurité
    12 vis de 3 po, Rondelle plate

b. Matériel de fixation de la plaque de support de suspension

14 vis à bois de 3,5 po (2), rondelles en étoile (2), rondelles de blocage (2), rondelles (2)

c. Matériel de fixation des pales
(2 vis de 13 mm (1/4 po) avec rondelles de blocage)
d. Matériel de fixation des bras des pales (25 vis de 13 mm (1/4 po) avec rondelles de blocage)
e. Matériel d'installation Capuchons de connexion (3)

Déballage de votre ventilateur 2.

Outils requis

Tournevis cruciforme, tournevis à pointe plate, clé réglable, escabeau et pince coupe-fils.

Options de montage

S'if n'y a pas de boîte de montage homologuée cUL en place, lisez les instructions suivantes. Coupez l'alimentation en retirant les fusibles ou en fermant le disjoncteur.

Fixez la boîte de sortie directement sur la structure de la bâtisse. Utilisez des attaches et des matériaux de construction appropriés. La boîte de sortie et son support doivent pouvoir bien supporter le poids du ventilateur en mouvement (au moins 35 lb). N'utilisez pas de boîte de sortie en plastique.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES

D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURE, INSTALLER LE VENTILATEUR

SEULEMENT À UNE BOÎTE DE SORTIE

INDIQUÉE « ACCEPTABLE POUR SUPPORT

DE VENTILATEUR » ET UTILISER LES VIS DE

MONTAGE FOURNIES AVEC LA BOÎTE DE

SORTIE. LA PLUPART DES BOÎTES DE

SORTIE COURAMMENT UTILISÉES POUR LE

SUPPORT DE LUMINAIRES NE SONT PAS

ACCEPTABLES POUR LE SUPPORT D'UN

VENTILATEUR ET DOIVENT ETRE

CONSULTER UN ÉLECTRICIEN

AGRÉE QUALIFIÉ.

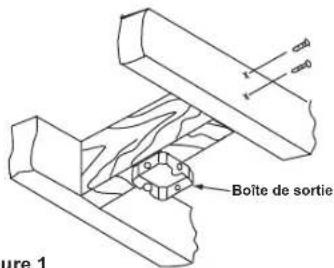

Figure 1 Boîte de sortie

Figure 1

Maximum pour un

plafond à angle

Assurer un support solide Support de suspension au plafond strée

Figure 3

Boîte de sortie

Figure 2

Remarque: En cas d'installation contre un plafond très incliné, vous pourriez avoir besoin d'une tige plus longue pour maintenir le dégagement adéquat

Boîte de sortie
Figure 4

Pour installer votre ventilateur dans un boîtier existant, mais sans solive de plafond, vous pourriez avoir besoin d'une barre d'installation, comme illustré à la Figure 4 (en vente chez votre détaillant Progress Lighting).

3. Installation de votre ventilateur

Suspension du ventilateur

N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes ci-dessous pour suspendre correctement votre ventilateur :

Étape 1. Retirez le couvercle du dessous du pavillon en tournant le couvercle dans le sens antihoraire. (Fig. 5)

Étape 2. Enlevez le support de fixation du pavillon en retirant l'une des vis du dessous du support de fixation et en desserrant l'autre vis d'un demi-tour. Ensuite, tournez le pavillon dans le sens antihoraire pour retirer le support de fixation du pavillon. (Fig. 5)

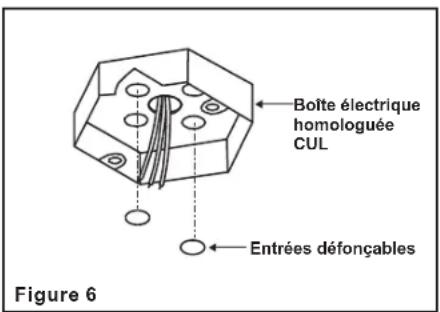

Étape 3. Retirez deux entrées défonçables du boîtier électrique pour exposer la solive. (Fig. 6.)

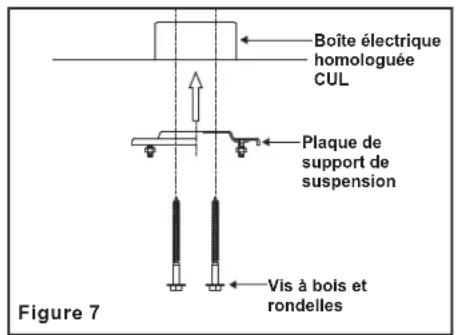

Étape 4. Utilisez les deux vis à bois et les rondelles pour fixer la plaque du support de suspension directement à la solive du bâtiment via les trous défonçables du boîtier électrique. (Fig. 7)

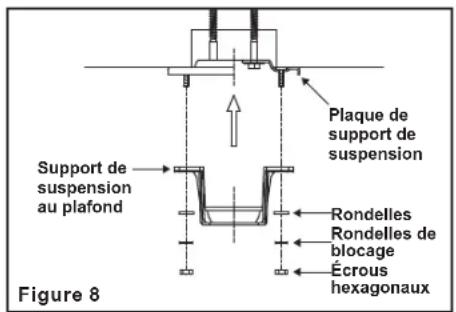

Étape 5. Fixez le support de suspension au plafond à la plaque de support de suspension à l'aide des deux écrous hexagonaux et des rondelles fournis, assurez-vous que les écrous sont bien serrés. (Fig. 8)

Support de suspension au plafond Pavillon du plafond Couverture de canopée Figure 5

Boîte électrique homologuée CUL Entrées défonçables Figure 6

Boîte électrique homologuée CUL Plaque de support de suspension Vis à bois et rondelles Figure 7

Plaque de support de suspension Support de suspension au plafond Rondelles Rondelles de blocage Écrous hexagonaux Figure 8

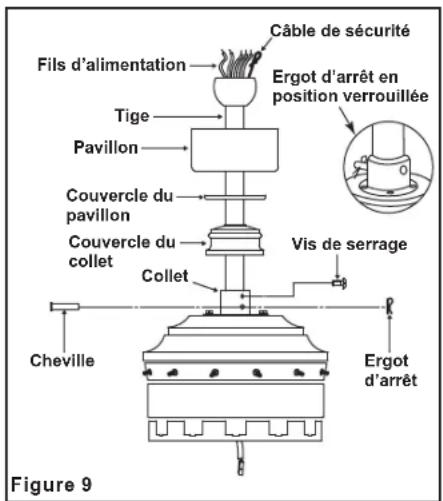

Étape 6. Retirez la cheville de suspension, l'ergot d'arrêt et les vis de serrage du dessus de l'ensemble du moteur. (Fig. 9)
Étape 7. Faites passer le câble de sécurité et le fil exposés du haut du moteur à travers le couvercle du collier, le couvercle de la verrière, la verrière, puis à travers la bille / tige. (Fig. 9)
Étape 8. Alignez les trous dans le bas de la tige avec les trous dans le collet sur le dessus du boîtier du moteur (Fig. 9). Insérez la cheville de suspension à travers les trous dans le collet et la tige. Prenez garde de ne pas coincer la cheville contre les fils à l'intérieur de la tige. Insérez l'ergot d'arrêt dans le trou près de la base de la cheville de suspension jusqu'à ce qu'un déclic indique qu'il est bien en position, comme illustré dans l'encart rond de la Fig. 9.

AVERTISSEMENT

UNE MAUVAISE INSTALLATION DE L'ERGOT D'ARRÊT COMME INDIQUÉ À L'ÉTAPE 9 PEUT ENTRAÎNER LE DESSERREMENT, ET POSSIBLEMENT LA CHUTE, DU VENTILATEUR.

Étape 10. Placez la boule de la tige dans l'emboîture du support de suspension.

Étape 11. À l'aide d'une vis à bois (non incluse), fixez le fil de sécurité à la structure de la bâtisse.

Fils d'alimentation Tige Pavillon Couvercle du pavillon Couvercle du collet Collet Cheville Câble de sécurité Ergot d'arrêt en position verrouillée Vis de serrage Ergot d'arrêt Figure 9

Étape 9. Serrez fermement deux vis de serrage sur le dessus du moteur du ventilateur. (Fig. 9)

Effectuer les connexions électriques

AVERTISSEMENT : pour éviter tout risque d'électrocution, assurez-vous que l'électricité est coupée au niveau de la boîte à fusibles principale avant le câblage.

AVERTISSEMENT : Vérifiez que toutes les connexions sont serrées, y compris la terre, et qu'aucun fil dénudé n'est visible au niveau des écrous de fil, à l'exception du fil de terre.

ATTENTION : Pour réduire le risque de choc électrique, ce ventilateur doit être installé avec une commande / interrupteur mural isolant.

REMARQUE : Le ventilateur doit être installé à une distance maximale de 20 pieds de la télécommande pour une transmission correcte du signal entre la télécommande et l'unité de réception du ventilateur.

Si vous pensez ne pas avoir suffisamment de connaissances ou d'expérience en câblage électrique, faites installer votre ventilateur par un électricien agréé.

Suivez les étapes ci-dessous pour connecter le ventilateur à votre câblage domestique. Utilisez les écrous en plastique avec votre ventilateur. Fixez les écrous en plastique avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins ou de connexions desserrés.

Étape 1. Insérez le récepteur dans le support de montage avec le côté plat du récepteur face au plafond.

Étape 2. Effectuez les connexions des fils du ventilateur au récepteur.

De ventilateur Au récepteur

Fil blanc ---- Fil blanc "Pour la lumière" Fil bleu ---- Fil bleu "Pour la lumière"

Fil jaune ---- Fil jaune

Fil rouge ---- Fil rouge

Fil gris -- Fil gris

Étape 3. Effectuez les connexions des fils du filtre à la boîte de sortie comme suit, à l'aide des serre-fils.

De Filtre

Au la boîte de sortie

Fil noir "AC en L" ---- Fil noir (chaud)

Fil blanc "AC in N"---- Fil blanc (neutre)

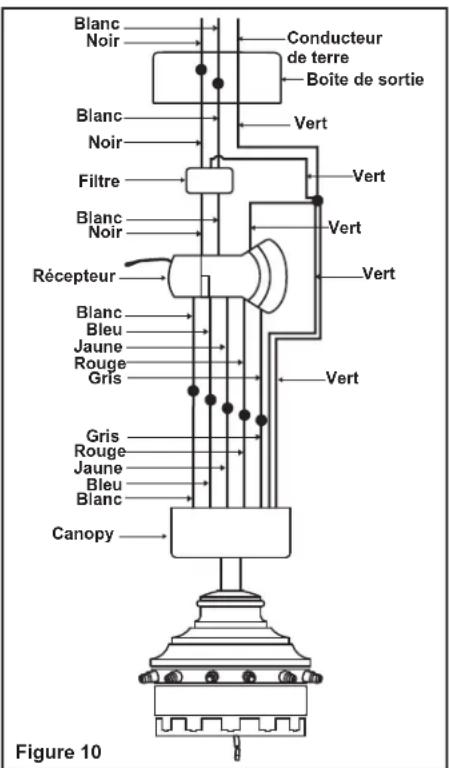

^16 Du ventilateur, filtre et récepteur à la boîte de sortic

Fils verts* ---- Fil vert ou nu (terre)

* Il y a quatre fils de mise à la terre verts: depuis le support de montage, l'ensemble boule de suspension/tige descendante, le récepteur et le filtre.

Étape 4. Tournez les connexions des écrous de fil vers le haut, en les écartant afin que les fils vert (terre) et blanc soient d'un côté de la boîte de sortie et les fils noir et bleu de l'autre côté. Rentrez soigncusement les connexions dans la boîte de sortie.

Blanc Noir Conducteur de terre Boîte de sortie Blanc Noir Vert Filtre Blanc Noir Vert Récepteur Blanc Bleu Jaune Rouge Gris Gris Rouge Jaune Bleu Blanc Canopy Vert Figure 10

Achèvement de l'installation

Étape 1. Placez les branchements bien proprement dans la boîte de sortie du plafond.

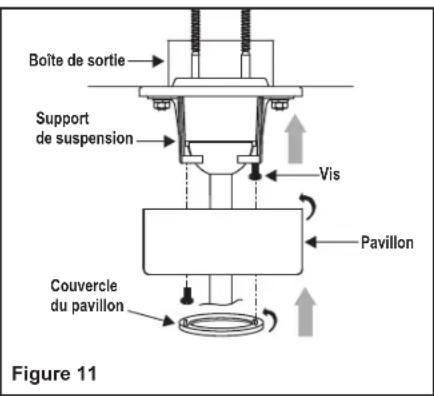

Étape 2. Remontez le pavillon par-dessus le support de fixation et placez le trou de serrure dans le pavillon par-dessus la vis du support de fixation, puis tournez le pavillon jusqu'à ce qu'il s'insère en place dans la section étroite des trous de serrure. (Fig. 11)

Étape 3. Alignez le trou circulaire sur le pavillon avec le trou restant sur le support de fixation et fixez en serrant les deux vis de serrage. REMARQUE: Réglez les vis du pavillon au besoin jusqu'à ce que le pavillon et le couvercle du pavillon soient bien serrés.

ADVERTISSEMENT

Vous assurer que l'entaille dans le support de suspension repose correctement dans la rainure de la boule avant de fixer le pavillon au support en tournant le boîtier jusqu'à ce qu'il s'insère en place.

Boîte de sortie Support de suspension Vis Pavillon Couvercle du pavillon Figure 11

Fixation des pales du ventilateur

Fixation des pales aux bras des pales

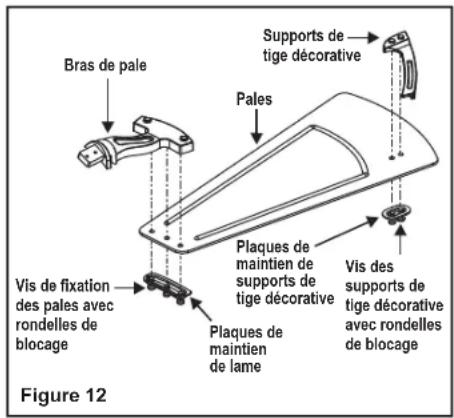

Étape 1. Fixez les pales et plaques de maintien de lame aux bras des pales à l'aide des trois vis de fixation des pales avec rondelles de blocage. (Fig. 12)

Étape 2. Répétez l'opération avec les deux vis de fixation avec rondelles de blocage restantes.

Étape 3. Serrez chaque vis solidement en commençant par la vis du centre.

Étape 4. Fixez les supports des tiges décoratives et plaques de maintien de supports de tige décorative aux pales à l'aide des deux vis de fixation des supports de tige avec rondelles de blocage. (Fig. 12)

Étape 5. Serrez chaque vis fermement et assurez-vous que la pale est droite

Étape 6. Répétez ces étapes pour les pales restantes.

Bras de pale Pales Supports de tige décorative Plaques de maintien de supports de tige décorative Vis des supports de tige décorative avec rondelles de blocage Vis de fixation des pales avec rondelles de blocage Plaques de maintien de lame Vis des supports de tige décorative avec rondelles de blocage Figure 12

Fixation des pales du ventilateur (suite)

Installation de la tige décorative et fixation de l'ensemble des pales au moteur

AVERTISSEMENT : Afin de réduire le risque de blessure, ne pas plier les bras des pales pendant l'installation, l'équilibrage des pales ou le nettoyage du ventilateur. Ne pas insérer d'objet extérieur entre les pales du ventilateur lorsqu'elles sont en mouvement.

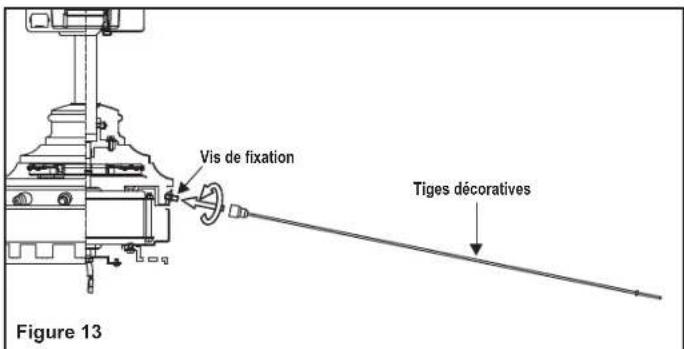

Étape 1. Faites tourner les tiges décoratives sur les vis de fixation situées sur le moteur et serrez fermement. (Fig. 13)

Étape 2. Insérez les tiges décoratives dans les trous des supports de tige décorative. (Fig. 13)

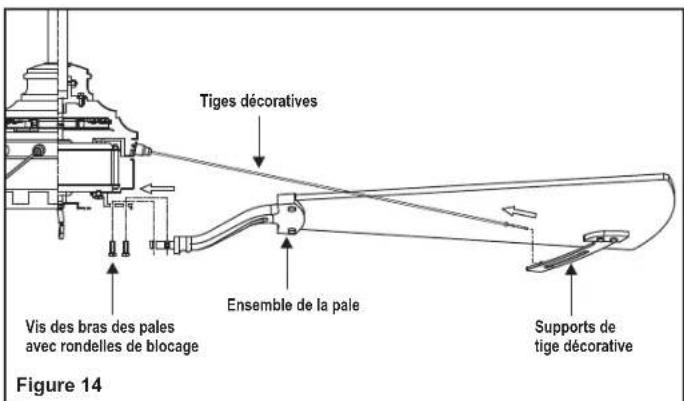

Étape 3. Fixez les ensembles des pales à l'ensemble du moteur du ventilateur. Serrez les deux vis des bras des pales avec les rondelles de blocage fournies. (Fig. 14)

Étape 4. Répétez cette procédure pour les pales restantes.

Vis de fixation Tiges décoratives Figure 13

Tiges décoratives Vis des bras des pales avec rondelles de blocage Ensemble de la pale Supports de tige décorative Figure 14

Équilibrage des pales

Les pales sont regroupées en fonction de leur poids. Comme la densité du bois naturel tend à varier, le ventilateur pourrait osciller si les pales n'étaient pas équilibrées.

La procédure suivante devrait corriger la plupart des problèmes d'oscillation du ventilateur. Effectuez une vérification après chaque étape.

1. Assurez-vous que les vis des pales et des bras des pales sont bien serrées.
2. La plupart des problèmes d'oscillation des ventilateurs surviennent lorsque les pales ne sont pas toutes au même niveau. Vérifiez le niveau en choisissant un point au plafond qui soit aligné avec la pointe de l'une des pales. Mesurez la distance, comme illustré à la Figure 15. Faites tourner le ventilateur jusqu'à ce que la prochaine pale soit placée correctement pour prendre la mesure. Répétez cette opération pour chacune des pales. Tout écart de distance doit demeurer à l'intérieur de 1/8 po.
3. Utilisez l'ensemble d'équilibrage des pales inclus si l'oscillation des pales est toujours observable.
4. Si l'oscillation des pales est toujours

observable, vous pouvez interchanger deux pales adjacentes (côte à côte), ce qui peut redistribuer le poids et possiblement entraîner un fonctionnement plus fluide.

ADVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PLIER LES[1] {2}BRAS DES PALES PENDANT L'INSTALLATION, L'ÉQUILIBRAGE DES PALES OU LE NETTOYAGE DU VENTILATEUR. NE PAS INSÉRER D'OBJET EXTÉRIEUR ENTRE LES PALES DU VENTILATEUR LORSQU'ELLES SONT EN MOUVEMENT.

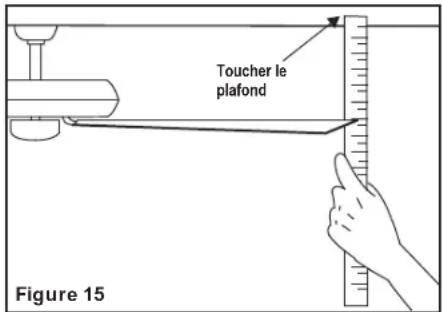

Toucher le plafond Figure 15

ATTENTION: Avant de commencer l'installation, coupez l'alimentation électrique en plaçant le disjoneteur en position Arrêt ou en retirant le fusible de la boîte à fusibles. La mise hors tension à l'aide de l'interrupteur du ventilateur ne suffit pas à prévenir les chocs électriques.

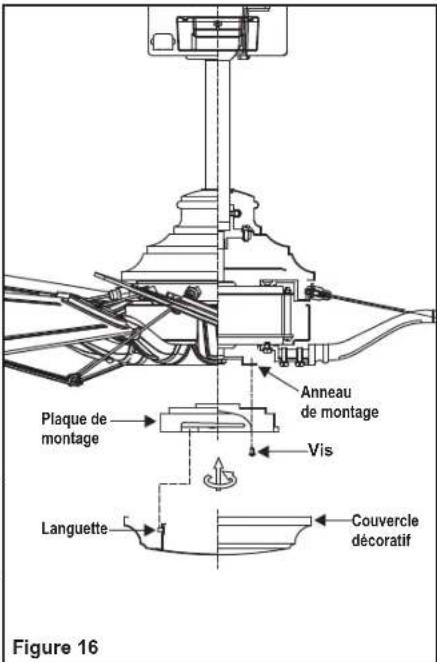

Étape 1. Retirez l'une des trois vis des supports de l'anneau de montage et conservez-la pour une utilisation ultérieure. Retirez les deux autres vis. (Ne pas les retirer)

Étape 2. Placez les trous de serrure de la plaque de montage sur les deux vis préalablement desserrées dans l'anneau de montage. Tournez la plaque de montage jusqu'à ce que le couvercle décoratif soit bien en place dans la section étroite des trous de serrure. (Fig. 16)

Étape 3. Serrez fermement les deux vis de montage préalablement desserrées et celle qui avait été retirée.

Étape 4. Placez les entailles sur le contour extérieur de la plaque de montage de façon à ce qu'elles s'alignent avec les languettes sur le couvercle décoratif. Soulevez délicatement le couvercle décoratif pour le placer à l'intérieur de la plaque de montage et fixez-le au ventilateur en tournant le couvercle décoratif dans le sens horaire.

Plaque de montage Anneau de montage Vis Languette Couvercle décoratif Figure 16

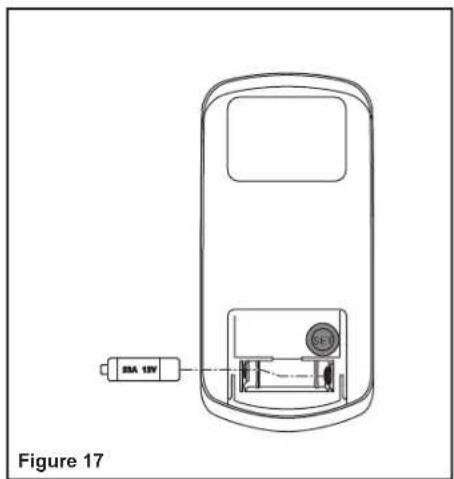

Installation de la pile

Installez une pile MN21/A23 de 12 V (incluse) dans la télécommande. Pour prévenir les dommages à la télécommande, retirez la pile si elle n'est pas utilisée pendant une longue période. (Fig. 17)

EA 18V Figure 17

Installation du couvercle décoratif 10.

Votre moteur CC sans balais est équipé d'une télécommande de type à apprentissage automatique. Il n'y a pas de commutateurs de fréquence sur le récepteur ou l'émetteur. Le ventilateur peut commencer à utiliser une fois le processus de couplage terminé.

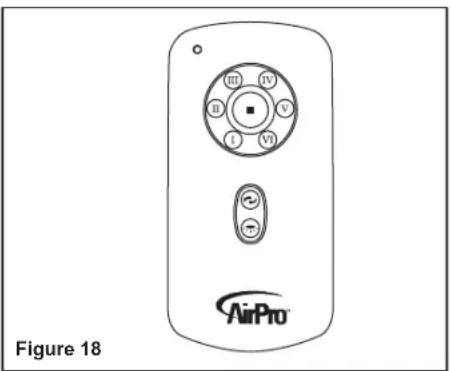

Définition des boutons de la télécommande Ces six boutons servent à régler la vitesse du ventilateur de la façon suivante :

I = vitesse minimale

II = vitesse basse

III = vitesse moyennement basse

IV = vitesse moyenne

V = vitesse moyennement élevée

VI = vitesse élevée

■ Bouton : met le ventilateur hors tension.

- Bouton : contrôle le sens de rotation du ventilateur.

- Bouton : ce bouton sert à activer ou désactiver l'éclairage optionnel. Appuyez sur le bouton et maintenez-le enfoncé pour activer la fonction de gradateur.

Configuration de la télécommande

Suivez les étapes ci-dessous pour configurer la télécommande: La fonction d'apprentissage automatique intervient seulement dans les 60 secondes qui suivent la mise en sous tension du ventilateur.

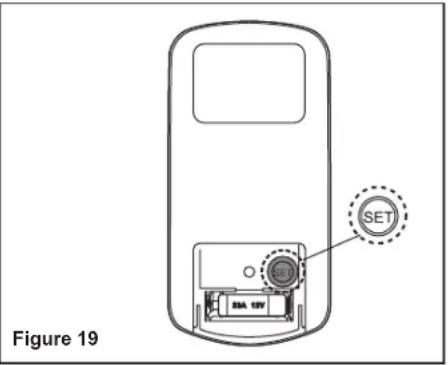

Le ventilateur étant hors tension, rétablissez l'alimentation du ventilateur. Appuyez sur le bouton «SET» et maintenez-le enfoncé pendant environ 5 secondes, puis relâchez-le. Si un kit d'éclairage en option est installé, le kit d'éclairage clignotera deux fois et le voyant lumineux de la télécommande s'allumera lorsque vous appuierez sur le bouton. Le ventilateur a terminé le processus de couplage avec la télécommande et est prêt à être utilisé.

REMARQUE: Si le test d'auto-étalonnage échoue, coupez l'alimentation en c.a., puis rétablissez l'alimentation et refaites le test d'auto-étalonnage.

REMARQUE: La télécommande ne fonctionne pas pendant le test d'auto-étalonnage.

REMARQUE: La fonction d'apprentissage de la fréquence et le test d'auto-étalonnage continueront à garder en mémoire la dernière fréquence et le dernier étalonnage configurés même si l'alimentation en c.a. est coupée. Si la fréquence est modifiée, un test d'auto-étalonnage se déclenchera à nouveau.

Protection au-delà de 80 W : Lorsque le récepteur détecte que le moteur consomme plus de 80 W d'énergie, l'alimentation du récepteur est interrompue et le moteur cesse de fonctionner immédiatement. Attendez pendant cinq secondes, puis rallumez le récepteur.

Figure 18 AirPro™

11. Utilisation de votre émetteur

Les réglages de vitesse pour la température chaude ou froide dépendent de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

REMARQUE: Pour utiliser la fonction d'inversion du sens de rotation de ce ventilateur, appuyer sur le bouton d'inversion pendant que le ventilateur fonctionne.

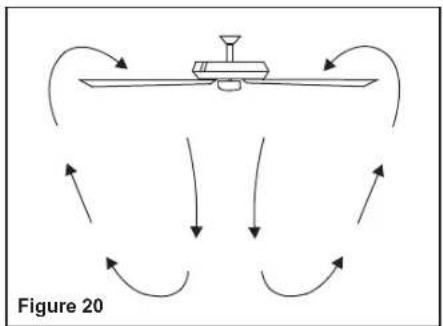

Température chaude : (vers l'avant) Une circulation d'air vers le bas crée un effet refroidissant, comme illustré à la Fig. 20. Cela vous permet de régler votre climatiseur à une température plus chaude sans perte de confort.

Température froide : (sens inverse) Une circulation d'air vers le haut pousse l'air chaud du plafond vers le bas, comme illustré à la Fig. 21. Cela vous permet de régler votre chauffage à une température plus froide sans perte de confort.

Voici quelques suggestions pour vous aider à entretenir votre ventilateur

1. Le mouvement naturel du ventilateur peut provoquer le desserrement de quelques branchements. Inspectez les branchements, les supports et les fixations des pales deux fois par année. Assurez-vous qu'ils sont bien serrés et solides. (Il n'est pas nécessaire de retirer le ventilateur du plafond.)

2. Nettoyez régulièrement votre ventilateur pour préserver son apparence neuve au fil des années. Pour éviter d'égratigner le fini, utilisez seulement une brosse douce ou un chiffon non pelucheux. Le placage est scellé avec de la laque afin de minimiser la décoloration et le ternissement. Ne pas utiliser d'eau lorsque vous nettoyez le ventilateur. Vous pourriez ainsi endommager le moteur ou le bois, et possiblement causer un choc électrique.

3. Vous pouvez appliquer une mince couche de cire pour meubles sur les pales en bois pour leur donner un surcroît de protection et en rehausser la beauté. Couvrez les petites égratignures en appliquant une mince couche de cirage.

4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est pourvu de roulements lubrifiés de façon permanente.

IMPORTANT VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU ÉLECTRIQUE AVANT DE TENTER DE FAIRE UNE RÉPARATION. VOUS REPORTER À LA SECTION « BRANCHEMENTS ÉLECTRIQUES

13. Entretien de votre ventilateur

Problème Solution

Le ventilateur ne démarre pas.

Le ventilateur fait du bruit.

1. Vérifiez les fusibles ou les disjoncteurs du circuit.
2. Vérifiez les branchements des fils jusqu'au ventilateur ainsi que les branchements des fils de l'interrupteur dans le boîtier de l'interrupteur. ATTENTION: Assurez-vous que l'alimentation principale est coupée.
3. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
5. Assurez-vous que les capuchons de connexion ne se frottent pas les uns contre les autres ou contre les parois du boîter de l'interrupteur. ATTENTION: Assurez-vous que l'alimentation principale est coupée.
6. Prévoyez une période de « rodage » de 24 h. La plupart des bruits associés à un ventilateur neuf disparaissent pendant cette période.
7. Si vous utilisez un ensemble d'éclairage facultatif, assurez-vous que les vis qui retiennent les pièces en verre sont bien serrées. Vérifiez également si l'ampoule est bien vissée.
8. Certains moteurs de ventilateurs sont sensibles aux signaux provenant de variateurs de vitesse à semi-conducteur. Si vous avez installé ce type de commande, choisissez et installez un autre type de commande.
9. Assurez-vous que le pavillon supérieur se trouve à courte distance du plafond. Il ne doit pas toucher le plafond.

Le ventilateur se déprogramme continuellement.

1. Coupez l'alimentation en c.a. du ventilateur et refaites les étapes de programmation indiquées à la page 10.
2. Ne mettez pas votre ventilateur hors tension à l'aide de l'interrupteur mural standard. Utilisez uniquement votre interrupteur mural ou votre télécommande pour régler votre ventilateur.

Dépannage 14.

Taille du ventilateur	Vitesse	Volts	Ampères	Watts	Tr/min	PCM	P.N. P.B		P.C.
60 po (152 cm)	Basse	120 0,06 3	04 32 2125,89				45 lb	47,62 lb	3,09 p
	Élevé	120 0,48 3	4,32 80 6167,69

Ces mesures sont approximatives. Elles ne comprennent pas l'intensité de courant et la puissance électrique utilisées par l'ensemble d'éclairage.

Cet appareil est conforme à la section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Avertissement: toute modification apportée à cet appareil non expressément approuvée par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à utiliser l'équipement.

REMARQUE: Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, définies à la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger l'interférence en appliquant l'une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Connectez l'équipement à une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.

15. Caractéristiques techniques
