MANUAL DE USUARIO H-5780 Uline

Soporte de Montaje Opcional C B A El Set del Cable de 6' Sale por el Extremo del Calentador (no se muestra)

NOTA: Para usar en interiores (no se incluyen residencias) y exteriores.

¡ADVERTENCIA! ¡Peligro de explosión e incendio! Puede provocar lesiones serias o la muerte.

Carcasa Galvanizado Recocido de Calibre 24
Acabado Pulvirrevestido Café
Reflectores, Tapas en Extremos	Aluminio Anodizado Dorado de 0.04"
Suspensión	Soporte de Montaje o Cadena Ajustables
Voltaje	120V
Enchufe del Set del Cable	NEMA 5-15P
Receptáculo Compatible	NEMA 5-15R

- No utilizar en lugares con un entorno peligroso.

- No utilizar en el interior de residencias.

INSTALACIÓN DEL TUBO DE CUARZO

¡ADVERTENCIA! ¡Peligro de descarga eléctrica! Puede provocar lesiones serias o la muerte.

• Antes de instalar o realizar tareas de mantenimiento en este calentador, desconéctelo de la fuente de suministro eléctrico.
• Las tapas de extremo del reflector deben estar colocadas antes de conectar la unidad; consulte el paso 3.

¡PRECAUCIÓN! Instale el calentador de forma que el tubo de cuarzo quede horizontal. En caso de no hacerlo, la resistencia que hay dentro del tubo podría doblarse y quemarse de forma prematura.

Cada calentador está equipado con dos cables principales de silicona para altas temperaturas y un cable conductor con una terminación a tierra. Asegúrese de que la fuente de alimentación cumple con los requisitos del calentador. Utilice únicamente el tubo de cuarzo que se incluye con el calentador.

1. Inserte el tubo de cuarzo en las ranuras en L de la carcasa del calentador.
2. En cada uno de los extremos del tubo de cuarzo, coloque una terminal de anillo para cable conductor, una rondana de seguridad y una fuerca hexagonal en el remache roscado y apriete bien. (Vea Diagrama 1) Las rondanas de seguridad y las tuercas hexagonales se incluyen en el paquete de accesorios.

NOTA: Utilice una segunda llave para sujetar la tuerca hexagonal interior al mismo tiempo que aprieta la tuerca hexagonal exterior.

¡PRECAUCIÓN! En caso de no apretar bien esta conexión, la resistencia fallará de forma prematura.

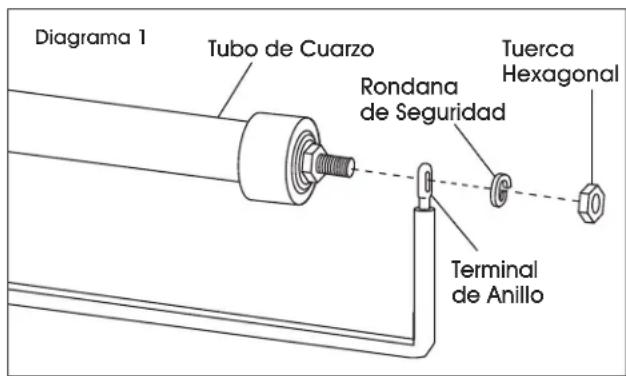

Diagrama 1 Tubo de Cuarzo Rondana de Seguridad Tuerca Hexagonal Terminal de Anillo

1. Fije las tapas de extremo del reflector a ambos extremos de la carcasa usando los cuatro tornillos que se incluyen en el paquete de accesorios.

INSTALACIÓN DEL CALENTADOR

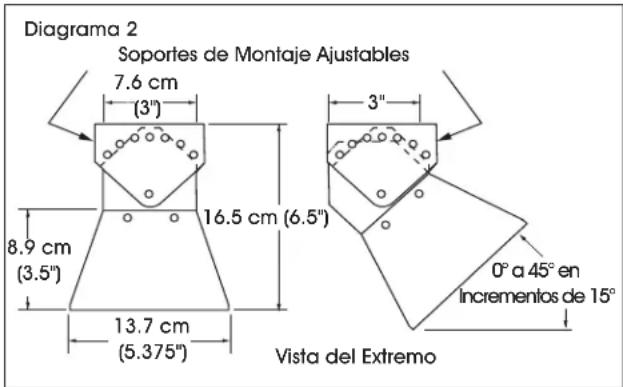

Diagrama 2 Soportes de Montaje Ajustables 7.6 cm (3") 8.9 cm (3.5") 13.7 cm (5.375") 16.5 cm (6.5") 3" 0° a 45° en Incrementos de 15° Vista del Extremo

Diagrama 3 119.4 cm (47") 121.9 cm (48") Vista Lateral

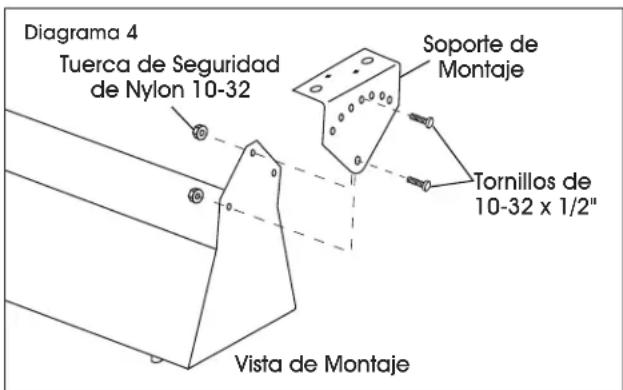

Diagrama 4 Tuerca de Seguridad de Nylon 10-32 Soporte de Montaje Tornillos de 10-32 x 1/2" Vista de Montaje

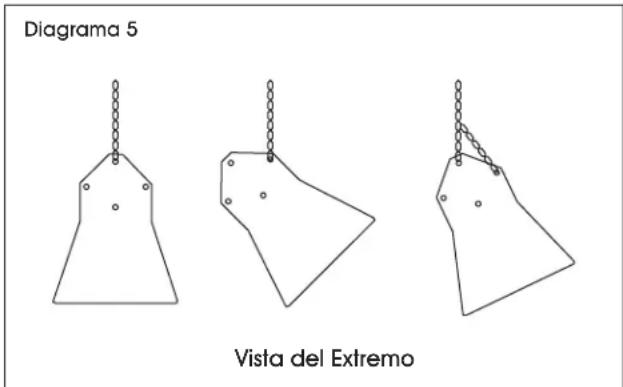

Diagrama 5 Vista del Extremo

iADVERTENCIA! iPeligro de incendio! Puede provocar lesiones serias o la muerte.

• Lea y siga todos los requisitos que se muestran a continuación para la instalación de cualquier calentador.
• No utilizar en el interior de residencias.

REQUISITOS MÍNIMOS DE INSTALACIÓN

NOTA: El calentador debe instalarse tal y como se indica a continuación:

• 30.5 cm (12") de distancia mínima de una superficie vertical.
• 183 cm (72") de distancia de cualquier material combustible.
• 7.6 cm (3") de distancia mínima del techo.
• 91 cm (36") de distancia mínima de otros calentadores.

NOTA: Para un rendimiento de calefacción puntual óptimo, se recomienda que la distancia desde el piso sea de aproximadamente 2-2.7 m (7-9 pies).

ALTERNATIVAS PARA COLGAR

El calentador puede instalarse tanto con los soportes de montaje ajustables como con una cadena colgante. Ambas opciones de montaje se incluyen con el calentador en el paquete de accesorios.

MONTAJE ESTÁNDAR

El paquete de accesorios incluye dos soportes de montaje ajustables y tornillería. Utilizando los centros de montaje especificados en los Diagramas 2-3, instale los soportes de montaje ajustables (se doblan hacia dentro). Una vez montados, fije el calentador a los soportes con los accesorios de instalación. (Vea Diagrama 4) Estos soportes permiten al calentador angularse en incrementos de 15° hasta 45°.

CADENA COLGANTE

El calentador también puede colgarse de cadenas, como se muestra en el Diagrama 5. Corte las cadenas de calibre 16 al largo deseado (se incluyen dos cadenas de 1.2 m [4 pies]). Fije las cadenas al calentador con los ganchos en S que se incluyen y cuelgue la unidad de una estructura superior. Selle los ganchos en S para cerrarlos una vez completado el ensamble.

¡PRECAUCIÓN! Instale el calentador de forma que el tubo de cuarzo quede horizontal. En caso de no hacerlo, la resistencia que hay dentro del tubo podría doblarse y quemarse de forma prematura.

iADVERTENCIA! Riesgo de descarga eléctrica. Puede provocar lesiones serias o la muerte.

• Antes de instalar o realizar tareas de mantenimiento en este calentador, desconéctelo de la fuente de suministro eléctrico.
• Lea y siga todos los requisitos de instalación arriba indicados.

CABLEADO

DIAGRAMA DEL CABLEADO INTERIOR

El calentador está equipado con dos cables conductores de silicona para altas temperaturas y una terminación a tierra.

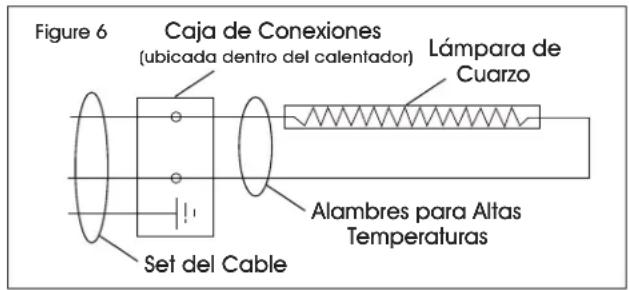

Figure 6 Caja de Conexiones (ubicada dentro del calentador) Lámpara de Cuarzo Set del Cable Alambres para Altas Temperaturas

¡ADVERTENCIA! ¡Peligro de descarga eléctrica! Puede provocar lesiones serias o la muerte.

• Antes de instalar o realizar tareas de mantenimiento en este calentador, desconéctelo de la fuente de suministro eléctrico.
• Lea y siga toda la información de seguridad al pie de la letra.

• Asegúrese de que la fuente de alimentación cumple con los requisitos especificados en la etiqueta del calentador.

• No dependa de un termostato u otro interruptor como único medio para desconectar la fuente de alimentación al instalar o realizar tareas de mantenimiento en el calentador. Desenchufe siempre el set del cable o abra el interruptor de seguridad y trábelo en posición abierta.

• Todo el cableado debe ser hecho por un electricista calificado.
• Los sets del cable suministrados con estos calentadorers están equipados con materiales para una debida conexión a tierra. Empareje siempre el enchufe del set del cable con el receptáculo a tierra adecuado según el National Electric Code (Código Nacional de Electricidad USA) y los códigos y las ordenanzas locales.

¡PRECAUCIÓN! No use una extensión eléctrica para proporcionar energía al calentador.

iADVERTENCIA! Nunca conecte el cable verde o verde/amarillo a una terminal activa.

MANTENIMIENTO

¡PRECAUCIÓN! Antes de llevar a cabo cualquier procedimiento de mantenimiento o reparación, desconecte siempre el calentador de la fuente de alimentación.

Limpie periódicamente el reflector con un paño suave húmedo y un detergente suave. Enjuague con agua y seque con un paño suave limpio.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO CAUSAS RECOMENDACIONES
La resistencia no se enciende.	Resistencia defectuosa.Conexión incorrecta.	Reemplace la resistencia.Verifique la conexión a la salida de electricidad.
No hay suficiente calor.	El calentador es demasiado pequeño para la aplicación.El calentador se ha colocado demasiado alto o demasiado lejos.	Agregue calentadores adicionales.Reduzca la altura o la distancia de montaje.
Desmasiado calor.	El calentador es demasiado grande para la aplicación.El calentador se ha colocado demasi.	Reemplace con un calentador más pequeño.Aumente la altura o la distancia de montaje.
El tubo se calienta demasiado en un punto determinado.	El calentador no está nivelado.Hay grasa o humedad en el tubo.	Ajuste el montaje para nivelarlo.Limpie el tubo. Reemplácelo si el problema persiste.
