MODE D'EMPLOI H-5780 Uline

Support de fixation facultatif C B Cordon de 1,8 m (6 pi) sort par l'extrémité de l'appareil de chauffage (non illustré) A

REMARQUE : Pour une utilisation intérieure (sauf les résidences) ou extérieure.

AVERTISSEMENT! Risque d'explosion et d'incendie! Une blessure grave ou la mort peuvent s'ensuivre.

Boîtier Galvanisé de calibre 24
Finition Revêtement poudré brun
Réflecteurs, embouts	Aluminium anodisé couleur or de 1 mm (0,04 po)
Suspension	Support de fixation réglable ou chaîne
Tension	120 V
Fiche du cordon d'alimentation	NEMA 5-15P
Prise d'alimentation correspondante	NEMA 5-15R

- Ne pas utiliser dans un environnement présentant un danger d'explosion.

- Ne pas utiliser à l'intérieur d'une résidence.

INSTALLATION DU TUBE DE QUARTZ

AVERTISSEMENT! Risque de choc électrique! Une blessure grave ou la mort peuvent s'ensuivre.

- D ébranchez l'alimentation électrique avant d'installer ou de réparer cet appareil de chauffage.

- Les embouts de réflecteur doivent être installés avant d'allumer l'appareil; reportez-vous à l'étape 3.

MISE EN GARDE! Installez l'appareil de chauffage de façon à ce que le tube de quartz soit en position horizontale. Le non-respect de cette procédure pourrait entraîner un affaissement de l'élément chauffant à l'intérieur du tube et provoquer une usure prématurée.

Chaque appareil de chauffage est doté de deux fils conducteurs en silicone à haute température et d'un raccord mis à la terre. Assurez-vous que la source d'alimentation est conforme aux exigences de l'appareil de chauffage. Utilisez uniquement le tube de quartz fourni avec l'appareil de chauffage.

1. Insérez le tube de quartz dans les fentes en forme de L dans le boîtier de l'appareil de chauffage.
2. À chaque extrémité du tube de quartz, placez une cosse à anneau de fil conducteur, une rondelle de blocage et un écrou hexagonal sur la tige filetée, puis serrez fermement. (Voir Figure 1) Les rondelles de blocage et les écrous hexagonaux sont fournis dans la trousse de matériels d'installation.

REMARQUE : Utilisez une deuxième clé pour maintenir l'écrou hexagonal intérieur en place tout en serrant l'écrou hexagonal extérieur.

MISE EN GARDE! Si ce raccordement n'est pas serré convenablement, une défaillance prématurée de l'élément pourrait s'ensuivre.

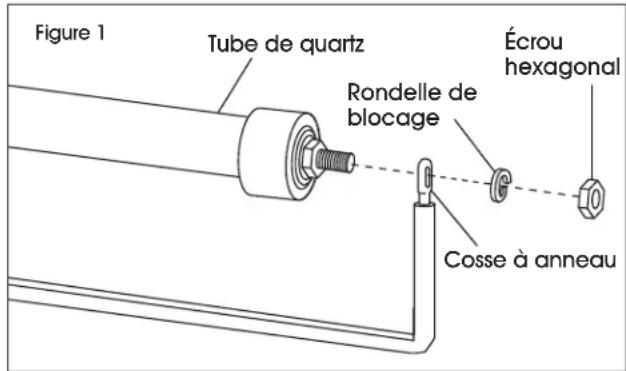

Figure 1 Tube de quartz Rondelle de blocage Écrou hexagonal Cosse à anneau

1. Fixez les embouts de réflecteur aux deux extrémités du boîtier à l'aide des quatre vis fournies dans la trousse de quincaillerie.

INSTALLATION DE L'APPAREIL DE CHAUFFAGE

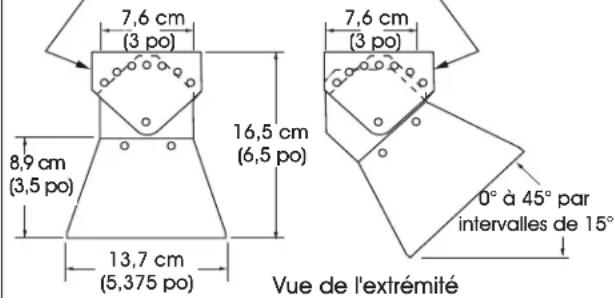

Figure 2
Supports de fixation réglables

7,6 cm (3 po) 8,9 cm (3,5 po) 13,7 cm (5,375 po) 16,5 cm (6,5 po) 7,6 cm (3 po) 0° à 45° par intervalles de 15° Vue de l'extrémité

Figure 3

119,4 cm (47 po) 121,9 cm (48 po) Vue latérale

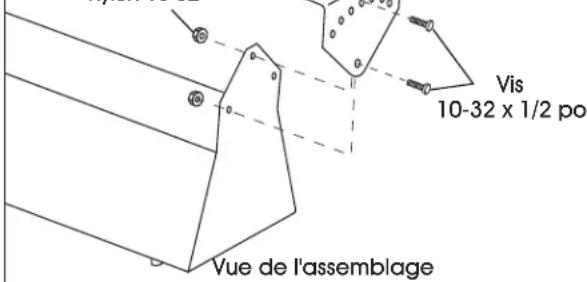

Figure 4
Écrou freiné en nylon 10-32

Vis 10-32 x 1/2 po Vue de l'assemblage

Figure 5

Three handbags hanging with chains, labeled 'Vue de l'extrémité' below (no other text or symbols)

ARRÊT

AVERTISSEMENT! Risque d'incendie! Une blessure grave ou la mort peuvent s'ensuivre.

• Lisez et respectez les distances de dégagement indiquées ci-dessous pour tout type d'installation de l'appareil de chauffage.
• Ne pas utiliser à l'intérieur d'une résidence.

DISTANCES DE DÉGAGEMENT MINIMALES

REMARQUE : L'appareil de chauffage doit être installé comme suit :

• 30,5 cm (12 po) minimum d'une surface verticale.
• 183 cm (72 po) de tout matériau combustible.
• 7,6 cm (3 po) minimum du plafond.
• 91,4 cm (36 po) minimum d'autres appareils de chauffage.

REMARQUE : Pour une puissance de chauffage optimale, il est recommandé de maintenir une distance d'environ 2,1 à 2,7 m (7 à 9 pi) du sol.

L'appareil de chauffage peut être installé avec des supports de fixation réglables ou suspendu à une chaîne. Les deux options d'installation sont comprises avec l'appareil de chauffage dans la trousse de matériels d'installation.

INSTALLATION STANDARD

Deux supports de fixation réglables et le matériel d'installation sont fournis dans la trousse de matériels d'installation. En vous servant des centres de fixation illustrés aux Figures 2 et 3, installez les supports de fixation réglables (partie pliée vers l'intérieur). Une fois installés, fixez l'appareil de chauffage aux supports à l'aide de la trousse de matériels d'installation. (Voir Figure 4) Ces supports permettent d'incliner l'appareil de chauffage par intervalles de 15° jusqu'à un maximum de 45°.

SUSPENSION PAR CHAÎNE

L'appareil de chauffage peut également être suspendu à une chaîne, comme illustré à la Figure 5. Coupez les chaînes de calibre 16 (deux chaînes de 1,2 m [4 pi] sont fournies) à la longueur souhaitée. Fixez les chaînes à l'appareil de chauffage à l'aide des crochets en S fournis et accrochez-les à la structure en hauteur. Pincez les crochets en S après l'assemblage pour les fermer.

MISE EN GARDE! Installez l'appareil de chauffage de façon à ce que le tube de quartz soit en position horizontale. Le non-respect de cette procédure pourrait entraîner un affaissement de l'élément chauffant à l'intérieur du tube et provoquer une usure prématurée.

ARRÊT

AVERTISSEMENT! Risque de choc électrique. Une blessure grave ou la mort peuvent s'ensuivre.

• Débranchez l'alimentation électrique avant d'installer ou de réparer cet appareil de chauffage.
• Lisez et respectez les exigences de dégagement indiquées ci-dessus.

CÂBLAGE

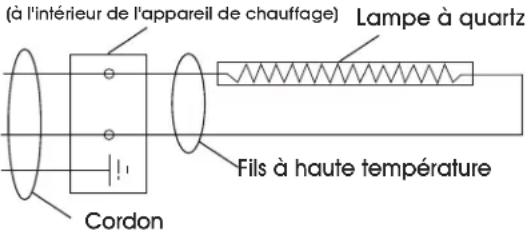

SCHÉMA DU CÂBLAGE INTERNE

L'appareil de chauffage est doté de deux fils conducteurs en silicone à haute température et d'un raccord mis à la terre.

Figure 6 Boîte de jonction

(à l'intérieur de l'appareil de chauffage) Lampe à quartz Fils à haute température Cordon

AVERTISSEMENT! Risque de choc électrique! Une blessure grave ou la mort peuvent s'ensuivre.

• Débranchez l'alimentation électrique avant d'installer ou de réparer cet appareil de chauffage.
• Lisez et respectez les consignes de sécurité à droite.

• Assurez-vous que la source d'alimentation est conforme aux spécifications figurant sur l'étiquette de l'appareil de chauffage.

• Ne vous fiez pas à un thermostat ou à un autre interrupteur comme seul moyen de couper l'alimentation lors de l'installation ou l'entretien de l'appareil de chauffage. Débranchez toujours le cordon d'alimentation ou allumez l'interrupteur de sécurité et verrouillez-le en position ouverte.

• Tout le câblage doit être effectué par un électricien agréé.
• Les cordons fournis avec ces appareils de chauffage sont dotés de fils correctement mis à la terre. Couplez toujours la fiche du cordon d'alimentation à une prise correctement mise à la terre conformément au Code national de l'électricité et aux normes et règlements locaux.

MISE EN GARDE! N'utilisez pas de rallonge pour alimenter l'appareil de chauffage.

AVERTISSEMENT! Ne branchez jamais le fil vert (ou vert et jaune) à une borne sous tension.

ENTRETIEN

MISE EN GARDE! Avant d'effectuer une opération d'entretien ou de réparation, débranchez toujours l'appareil de chauffage de la source d'alimentation.

Nettoyez régulièrement le réflecteur avec un chiffon doux imbibé de détergent doux. Rincez à l'eau et essuyez avec un chiffon doux et propre.

DÉPANNAGE

PROBLÈME CAUSES RECOMMANDATIONS
L'élément ne s'alimente pas.	Élément défectueux.Raccordement incorrect.	Remplacez l'élément.Véritiez le raccordement à la prise de courant.
Pas assez de chaleur.	Appareil de chauffage trop petit pour les besoins.Appareil de chauffage monté trop haut ou trop loin.	Ajoutez un ou des appareils de chauffage supplémentaires.Diminuez la hauteur ou la distance d'installation.
Trop de chaleur.	Appareil de chauffage trop gros pour les besoins.Appareil de chauffage installé trop bas ou trop près.	Remplacez par un appareil de chauffage plus petit.Augmentez la hauteur ou la distance d'installation.
Point chaud dans le tube.	L'appareil de chauffage n'est pas de niveau.Présence de graisse ou d'humidité sur le tube.	Ajustez l'installation pour qu'il soit de niveau.Nettoyez le tube. Remplacez si le problème persiste.
