MANUAL DE USUARIO Pillow K-4858 KOHLER

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)

Español, página "Español-1"

Herramientas y materiales

Cinta métrica

Lápiz

Taladro

Anteojos de seguridad

Llave ajustable

Nivel

Destornillador de estrías

Sellador
Adicionalmente: * Broca de 3/16" * Válvula de retención de 3/8"

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la solapa posterior. Gracias nuevamente por escoger a Kohler.

Antes de Comenzar

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Manéjese con cuidado. La porcelana vítrea puede romperse o astillarse si se asegura demasiado los pernos o las tuercas o si el producto se manipula sin cuidado.

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Revise con cuidado el accesorio nuevo para determinar si está dañado.
□ El bidet debe instalarse con llaves de paso para el agua fría y caliente de 3/8".
□ La salida del drenaje debe salir a través del piso.
□ Instale el sifón en la línea del drenaje debajo del piso.
□ Los suministros de agua dberían instalarse a partir del piso.
Se requiere un espacio de 6" (15,2cm) a partir de la pared hasta la parte posterior del bidet, para realizar las conexiones del suministro y del desagüe.
□ Consulte el diagrama de instalación para la información dimensional.

Antes de Comenzar (cont.)

□ La preparación del sitio puede requerir herramientas adicionales.

1. Preparación

□ Cierre el suministro de agua.
□ Instale los suministros de agua, las llaves de paso y el sifón de manera tal de cumplir con las dimensiones del diagrama de instalación.
□ El sifón puede ser instalado en la línea de desagüe, encima o debajo del piso.

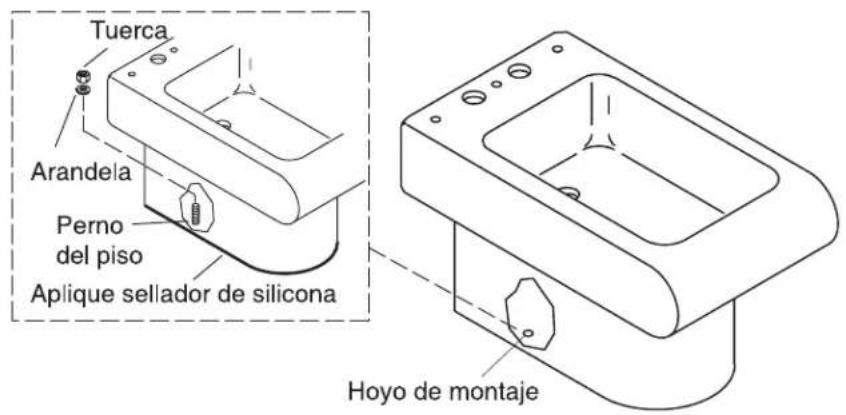

Tuerca Arandela Perno del piso Aplique sellador de silicona Hoyo de montaje

2. Instale el bidet

□ Instale la grifería y el drenaje del bidet según las instrucciones del fabricante.
□ Consulte las el diagrama de instalación para determinar la ubicación de los orificios, y marque el piso respectivamente.
☐ Perfore dos orificios de 3/16" (5mm) de diámetro en el lugar de montaje de los huecos laterales.
□ Enrosque los pernos del piso (incluidos) en los orificios de fijación.
□ Aplique una tira de sellador alrededor de la base del bidet.
Coloque el bidet en el lugar de montaje, de manera tal que ambos pernos del piso se extiendan a lo largo de los huecos laterales de fijación del bidet.

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. La porcelana vítrea puede romperse o astillarse si se asegura los tornillos en exceso o si el producto se maneja sin cuidado.

□ Monte las arandelas y las tuercas. Fije las tuercas a mano. Luego, asegure media vuelta con una llave.
Coloque la tapa sobre el bidet, de manera que los pernos roscados se extiendan a través de los orificios del bidet.
□ Fije la tuercas plásticas a mano.

Complete la instalación

□ Conecte los suministros de agua y el desagüe.
□ Abra las llaves paso del agua fría y caliente. Revise toda la instalación para verificar que no haya fugas. Repare de ser necesario.

Instale el bidet (cont.)

□ Revise todas las conexiones durante los siguientes días en caso de fugas.
