MANUAL DE USUARIO Fleur K-4873 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

1020411-2-B

THE BOLD LOOK OF KOHLER®

Tools and Materials

Plus:

Herramientas y materiales

Cinta métrica

Lápiz

Taladro

Lentes de seguridad

Llave ajustable

Nivel

Destornillador de punta de cruz (Phillips)

Sellador

Más:

• Broca de 3/16"
- Llaves de paso de 3/8"

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Trate el producto con cuidado. La porcelana vitrificada puede romperse o astillarse si se aprietan demasiado los pernos o las tuercas o si el producto se manipula sin cuidado.

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Revise con cuidado el accesorio nuevo para determinar si está dañado.
□ El bidé debe instalarse con llaves de paso de 3/8" para el agua fría y caliente.

Antes de comenzar (cont.)

• Consulte el diagrama de instalación para la información dimensional.
  □ La preparación del sitio puede requerir herramientas adicionales.

1. Preparación

□ Cierre el suministro de agua.
□ Instale los suministros de agua, las llaves de paso y el sifón según se necesario para que se ajusten a las dimensiones del diagrama de instalación.
□ El sifón se puede instalar en la línea de desagüe, por encima o debajo del piso.
□ Instale la grifería y el desagüe del bidé según las instrucciones del fabricante. Verifique que el tubo de enlace de 1-1/4" (3,2 cm) esté instalado en el cuerpo del desagüe.

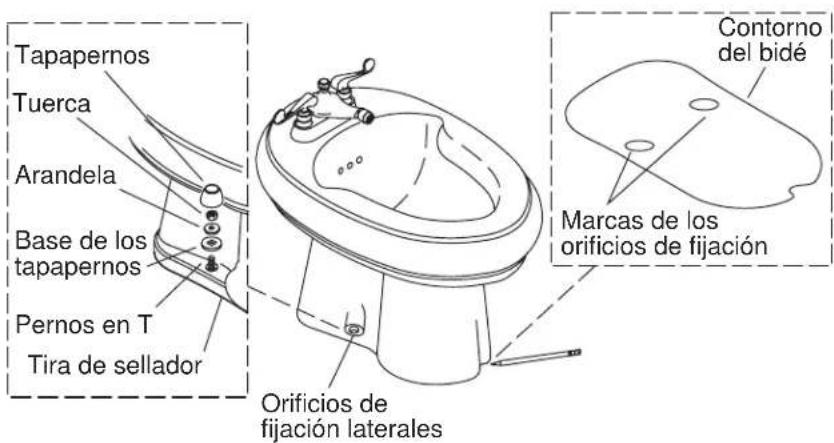

Instalación sobre el piso

Es necesario cortar el tubo de enlace del desagüe para que tenga 1-5/16" (3,3 cm), antes de instalarlo en el cuerpo del desagüe.

Tapapernos Tuerca Arandela Base de los tapapernos Pernos en T Tira de sellador Contorno del bidé Marcas de los orificios de fijación Orificios de fijación laterales

2. Instale el bidé

□ Instale la grifería y el desagüe del bidé según las instrucciones del fabricante.
□ Coloque el bidé en el piso, en el lugar de montaje.
□ Trace el contorno de la base del bidé y marque los dos orificios de fijación.
□ Retire el bidé del lugar de montaje.
☐ Perfore dos orificios de 3/16" (5 mm) de diámetro en el lugar de montaje de los orificios laterales.
□ Enrosque los pernos del piso (incluidos) en los orificios de fijación.
□ Aplique una tira de sellador alrededor de la base del bidé y con cuidado alinee el bidé dentro del contorno trazado en el piso.
Coloque el bidé en el lugar de montaje, de manera que los dos pernos sobresalgan por los orificios laterales de fijación del bidé.

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. La porcelana vitrificada puede romperse o astillarse si se aprietan demasiado los tornillos o si el producto se manipula sin cuidado.

□ Monte las bases de los tapapernos, las arandelas y las tuercas. Fije las tuercas a mano. Luego, apriete media vuelta con una llave.
□ Si los pernos del piso sobresalen más de 1/4" (6 mm) de las tuercas, afloje la tuerca y enrosque el perno para que entre en el piso. Vuelva a apretar la tuerca e instale las tapapernos.

Instale el bidé (cont.)

Termine la instalación

□ Conecte los suministros de agua y el desagüe.
□ Abra las llaves paso del agua fría y caliente. Revise toda la instalación para verificar que no haya fugas. Repare de ser necesario.
□ Revise todas las conexiones durante varios días para verificar que no haya fugas

1020411-2-B
