MANUAL DE USUARIO Atmo K-34454 KOHLER

Instrucciones de instalación

Extractor para techo de bano

Gracias por elegir produits KOHLER

Necesita ayud? Comuniquese con nuestro Centro de Atencion al Cliente.

EE. UU./Canada: 1-800-4KOHLER (1-800-456-4537) Mexico: 001-800-456-4537
- Piezas de repuesto: kohler.com/serviceparts
- Cuidado y limpieza: kohler.com/clean
Patentes: kohlercompany.com/patents

Garantia

A este producto lo cubre la garantia limitada de tres aanos para extractores de bano de KOHLER, que se puec docrar en kohler.com/warranty. Comuniquese con el Centro de Atencion al Cieite para obtener una copia impresa de los tnermos de la garantia.

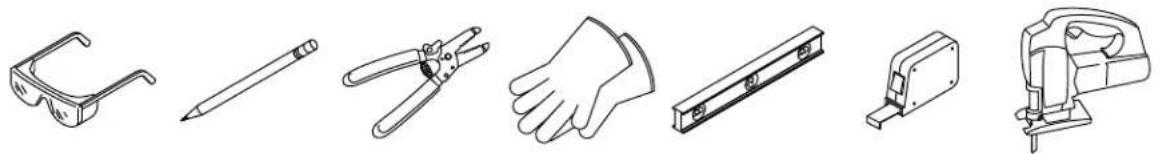

Herramentas y materiales

Más:

• Abrazaderas para ductos
• Bloque de soporte de 2x6 pulg

LEAYSIGATODASLASINSTRUCCIONES

AVISO: Al usar aparatos electricos siempre cumpla las precauiones BASicas, como las siguientes:
PELIGRO: Riesgo de SACUDidas electricas. Antes de起初 los pasos de instalacion para el cableado directo, en el panel principal de interruptores desconnecte el suministro electrico al area de trabajo.
AVISO: Riesgo de sacuidas electricas. Desconecte el suministro eletrico antes de dar servicios.
AVISO: Riesgo de sufrir lesiones u ocasionar daños materiales. Para reducir el riesgo de incendio o de descarga electrica, no use este ventilador con ningún dispositivo de estado solido de control de velocidad.
PRECAUCION: Riesgo de sufrir lesiones personales. Solo para uso de ventilacion en general. No lo utilise para extracion de materiales y vapeores peligrosos o explosivos.

IMPORTANTE! El valor R delaislante termico uso en el techo (cielo raso) no debe exceder R60.
AVISO: Para reducir el riesgo de incendios, sacudidas electricas o lesiones personales, observe lo suiviente:

Solo use this unidad de lamania para la que fue diseñada por el fabricante. Si Tiene preguntas, comuniquese con el fabricante.

Antes de darle service a la unidad, o de limpiarla, retirel suministro elctrico en el panel de service y bloquee los medios de desconexion de service para evitar que se vuela a conectar el suministro elctrico accidentalmente. Cuando no sea possible desconectar los medios de desconexion de service, colque un dispositivo de advertencia de manera prominente, como por exemple una etiqueta, en el panel de service.

El trabajo de instalación y el cableado electrico deben hacerlos personas capacitasadas, de acuerdo a loscottos y a las normas que correspondan, lo que incluye construccion nominal contra incendios.

Para evaporar el tiro invertido, se requiere suficiente aire para que Sean adeuados la combustion y el escape de gases a工程技术 del fabricante del equipo de calefacion, tales como los publicados por la Asociacion Nacional de Proteccion contra Incendios (NFPA), por la Sociedad Estadounidense de Ingenieros en Calefacion, Refrigeracion y Aire Acondicionado (ASHRAE), y por las autoridades locales.

Al recortar o taladrar en una pared o techo (cielo raso), no dane el cableado eletrico nitherservicios ocultos.

Los extractores con ductos siempre deben ventilar al exterior.

Si se va a instalar esta unidad sobre una banera o una ducha, la unidad debe estar aprobada para la aplicacion y debe conectarse a un circuito o ramal protegido por un interruptor de circuito con perdida a tierra (GFCI).

Cumpla todos loscottigos locales de plomeria, construccion y electricos.

GUARDE ESTAS INSTRUCCIONES

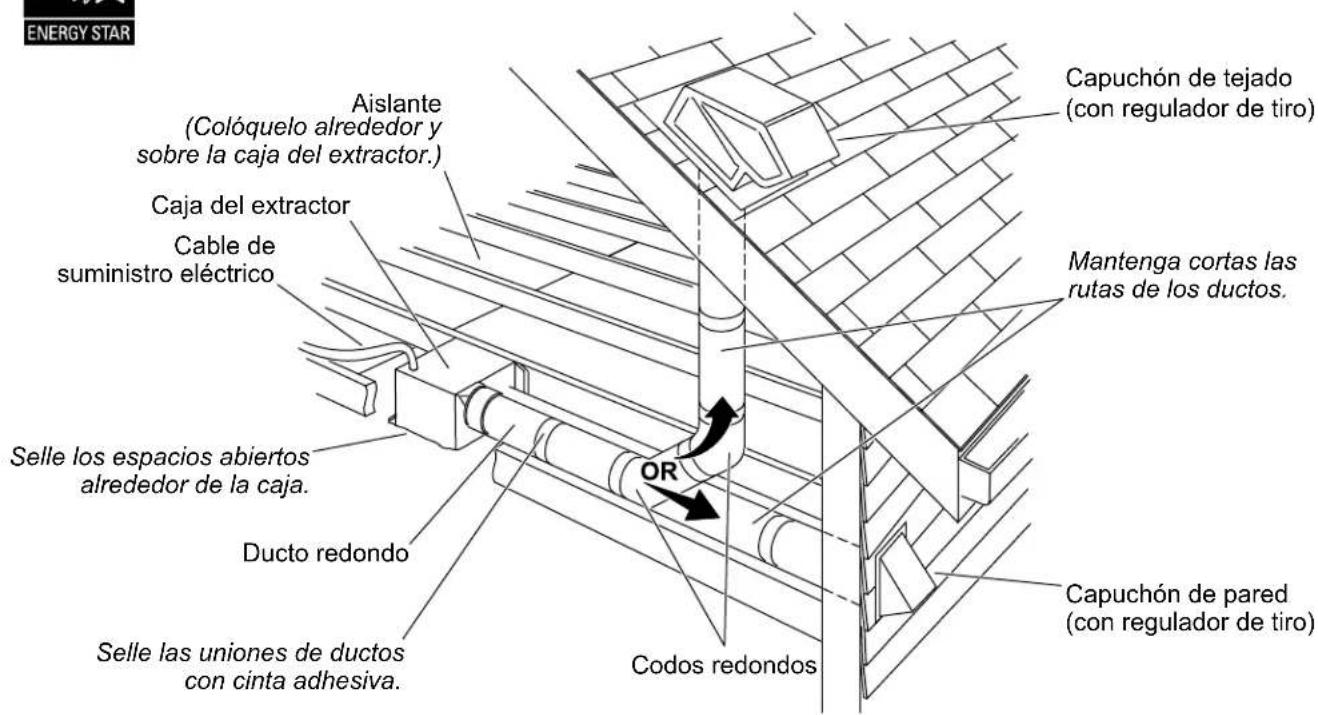

Los ductos tienen un fuerte impacto en el flujo de aire, el ruido y la energia usada por el extractor. Para Obtener el mejor rendimiento, use la ruta más corta y recta posible, y evite instalar el extractor con ductos más(IC). Es possible que los extractores que se instalen conductos ya presentes no alcancen el flujo de aire nominal.

Para Obtener el mejor rendimiento se recomienda using ductos redondos rrigidos de metal de 6^ (152 mm) de diametro.

Verifique que las uniones de los ductos y que las entradas exteriores estén selladas con masilla selladora o conalgin material similar para create una ruta sin fugas de aire, minimizar la perdida o ganancia de calor en el inmuable, y reducir el potencial de condensacion.

Coloque aislante o envuelva con aislante los ductos y/o el extractor para minimizar la possible condensation bajo del ducto, asi como para minimizar la perdida o ganancia de calor en el inmueble.

1. Prepare el situ

IMPORTANT! Uno de los orificios deben estar alineado con una vigueta.

NOTA: Se recomienda construir un bloque de soporte vertical adicular de maderos de 2x6 pulgadas en el lado del orificio opuesto a la vigueta. Use el bloque de soporte que se incluye en caso de que no sea possible construir el soporte vertical con maderos de 2x6 pulgadas.

Retire el extractor usado, si va a usar el lugar de un extractor anterior.
Parche o haga mas grande el orificio en el techo y use la plantilla que se incluye, teniendo cuidado de alinear un bor del orificio con una vigueta.
Instale un bloque de soporte vertical de 2x6 pulgadas en el borde del orificio opuesto a la vigueta. Si este no es possible, instale el bloque de soporte que se incluye, con los siguientes pasos.

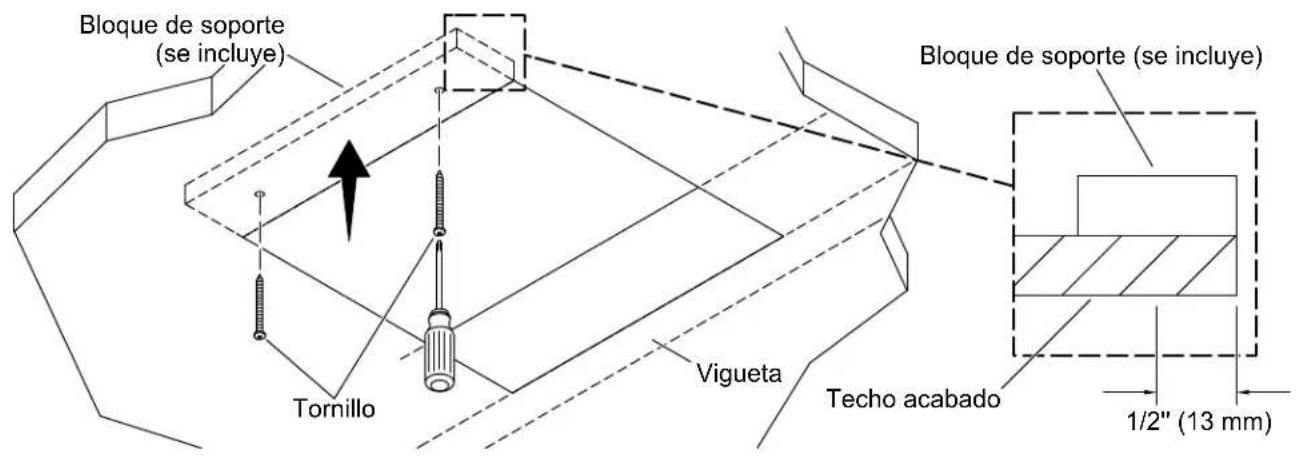

Instalacion del bloque de soporte

NOTA: Los tornillos usados para unir el bloque de soporte al techo con acabado deben ubicarse a por lo menos 1/2 (13 mm) del borde del orificio para permitir que la saliente de la casa del extractor cubra los tornillos.

Alinee el bloque de soporte con el borde del orificio en el techo, bajo del techo con acabado.
Fije con tornillos (no se incluyen) elbloque de soporte que se incluye detrads del panel de yeso del techo.

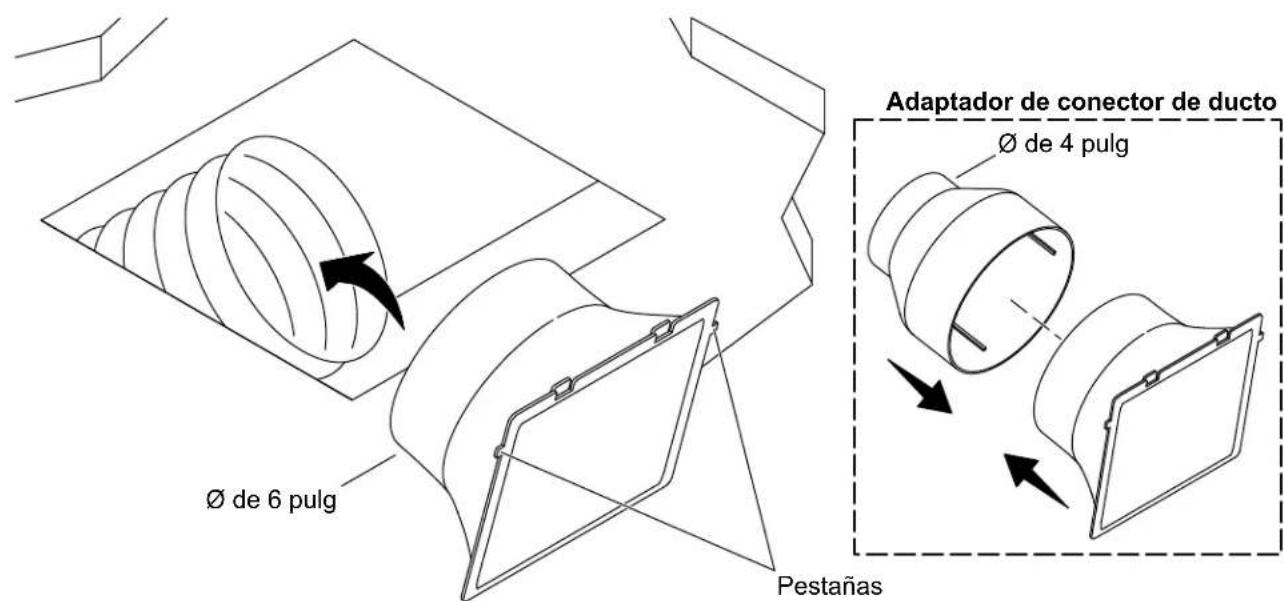

2. Instale el conductor de ductos

NOTA: Si el ducto es de 4 pulg, use el adaptor conector de ductos.

Fije el conector de ductos al ducto mediante una abrazadora para ductos.
Verifique que el conector de ductos quede colocado en el borde del orificio con las pestanas en la parte superior.

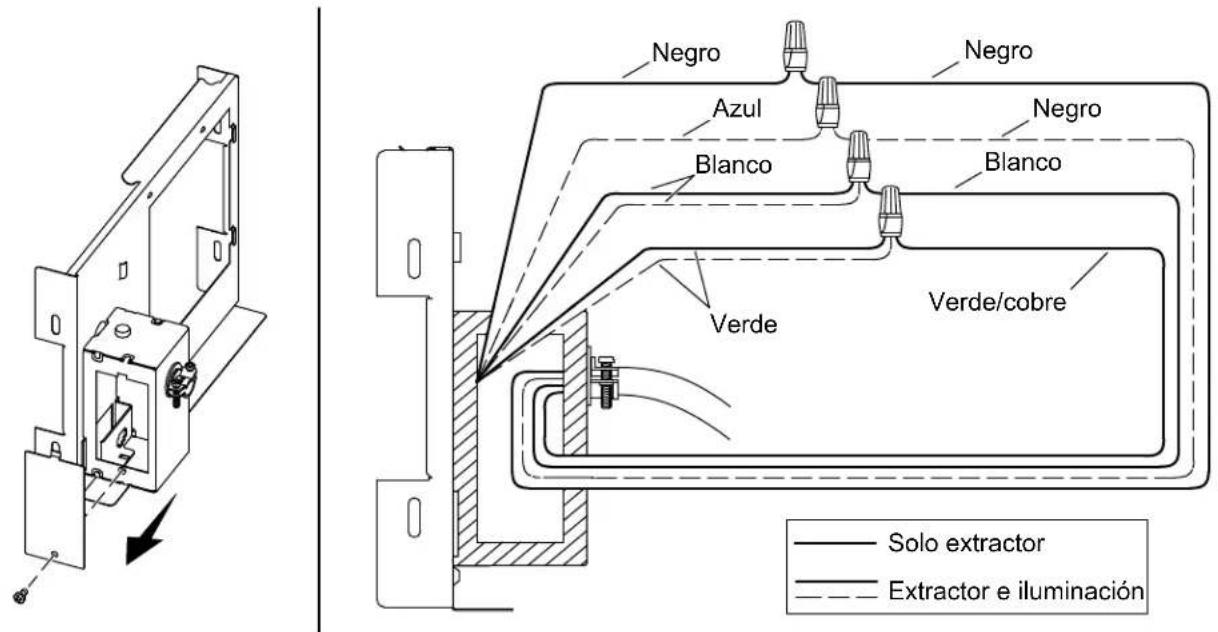

Retire el panel lateral de la caja de empalmes.
Con cuidado tienda los cables del techo a trovés del orificio en la parte posterior de la caja de empalmes.
Jale los cables del panel de empalmes y los cables del techo a trovés de la abertura lateral en la caja de empames, para conectarlos.

Solo extractor

• Una el cable de tierra (generalmente cobre pelado o verde) de la caja de empalmes al cable de tierra (verde) del panel de empalmes.
  Una el cable neutro (generalmente blanco) de la caja de empalmes al cable neutro (blanco) del panel de empalmes.
  Una el cable vivo o de fase (generalmente negro) de la caja de empalmes al cable del extractor (negro) del panel de empalmes.

Extractor e iluminación

NOTA: Una el cable de iluminación y el del extractor para Separar los cables vivo o de fase para operar la iluminación y el extractor desde conmutadores independientes (se muestra).Una el cable de iluminación y el del extractor al mismocable vivo (de fase) para operar la iluminación y el extractor desde el mismo conmutador.

Una el cable de tierra (generalmente cobre pelado o verde) de la caja de empalmes areds cables de tierra (verdes del panel de empalmes.
Una el cable neutro (generalmente blanco) de la caja de empalmes aamins cables neutrros (blancos del panel de empalmes.
- Una el cable vivo o de fase (generalmente negro) de la caja de empalmes al cable del extractor (negro) del panel de empalmes.
Una el cable vivo o de fase (generalmente negro) de la caja de empalmes al cable de iluminacion (azul) del panel de empalmes.

Todo los modelos

□ Agrupe los cables con las tuercas para cables, que se incluyen.
- Envuelva las tuercas para cables con cinta de aislar.
Verifique que todas las tuercas de plastico para cables esten bien apretadas, y que no queden alambres pelados al descubierto.
Empujedostloscablesconectadoshaciaentreldacaedeempalmes,yfjelpeledacajeempalmenseladoledacajeempalmes.

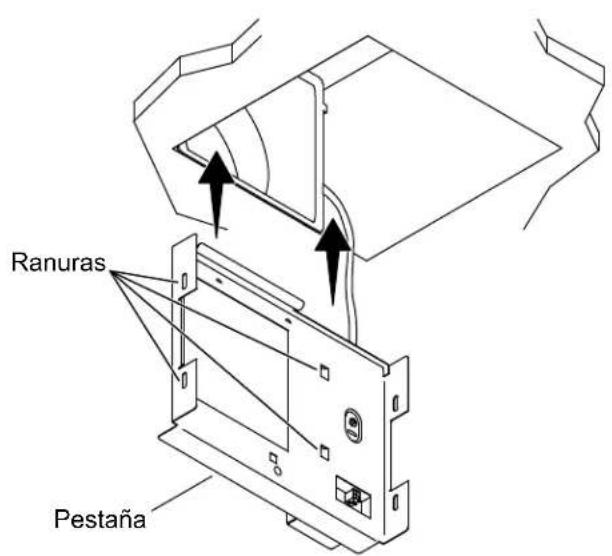

4. Instale el panel de empalmes

Introduzca el panel de empalmes al techo. Verifique que las ranuras en el panel de empalmes se deslice sobre los bordes del conector de ductos.
Verifique que al quedar instalado, la saliente del panel de empalmes permanezca abajo del techo con acabado.
Verifique que el panel de empalmes esté nivelado.

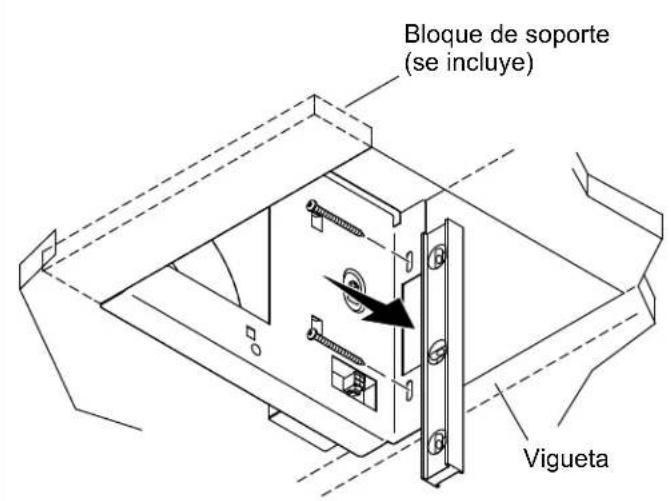

Fije el panel de empalmes a la vigueta por medio de los tornillos, que se incluyen.
Si se usa un bloque de soporte vertical de 2x6 pulgadas, fije el除外 lado del panel de empalmes al bloque de soporte con 2 tornillos adiconiales, que se incluyen. Si se usa el bloque de soporte que se incluye, no esnecessary fazer el除外 lado del panel de empalmes.

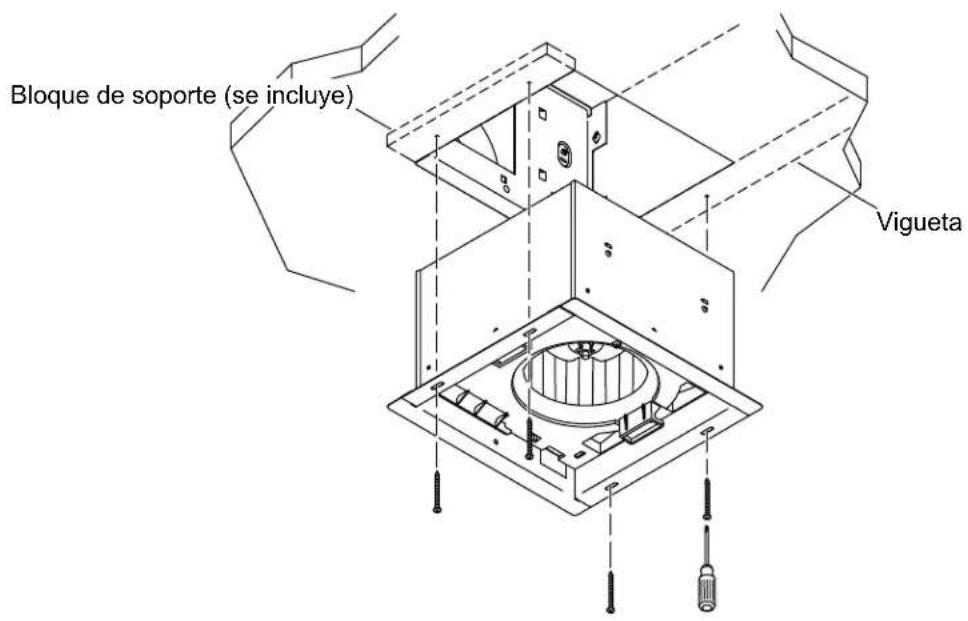

5. Instale la caja del extractor

PRECAUCION: Riesgo de sufrir lesiones personales. Los cordes de la caja del extractor tienen mucho filo. Use equipo de proteccion adecuado al Manipular la caja del extractor.

Verifique que el orificio de escape en la caja del extractor este alineado con el orificio cuadrado en el panel de empalmes.
Deslice la caja del extractor en el techo (cielo raso).
Fije la caja del extractor a la vigueta y al bloque de soporte de maderos de 2x6 pulgadas o al bloque de soporte que se incluye, por medio de los tornillos que se incluyen.

Fije la caja del extractor al panel de empalmes con el tornillo que se incluye.
Conecte el cable de connexion rapiida de la caja del extractor al punto de connexion en el panel de empalmes.

Solo modelos con iluminación: Conecte el cable de connexion rápida desde la cubierta hasta el punto de connexion en la caja del extractor.
Mueva el conmutador de velocidad del extractor a la velocidad deseada.
Comprima los muelles de tension en la cubierta, e introduzca los muelles en las ranuras de la caja del extractor.
- Empujé la cubierta hacía arriba hasta que quede al ras con el techo (cielo raso).

Esta guía deResolution de problemas está diseñada únicamente comoships general. Para Obtener servicios bajo garantía, comunique se con su consecionario o distribuidor, o llama al Centro de Atencion al Cliente mediante la informacion que aparece alante de este manual.

Síntomas Causa probable	Acción recommendada
1. El extractor no funciona.	A. El extractor no recibe suministro electrico. B. El motor está dañado.	A. Revise el interruptor de circuitos. Revise las conexiones de los cables en la caja de empalmes del extractor. B. Cambie la caja del extractor.
2. Haeightado el nivel de ruido del extractor.	A. Afloje la tuerca del extractor. B. Accumulación de partículas de polvo. C. Ventila bloqueada.	A. Apriete la tuerca con una llave de apriete. B. Limpie el extractor para eliminar el polvo. C. Limpie la ventilara para eliminar el bloqueo.
3. Modelos con iluminación: La iluminación no funciona.	A. El extractor no recibe suministro electrico. B. El cable de la cubierta con iluminación no está connectado. C. El panel de luces LED está dañado. D. Fallo del suministro electrico.	A. Revise el interruptor de circuitos. Revise las conexiones de los cables en la caja de empalmes del extractor. B. Baje la cubierta con iluminación y connecte el cable a la caja del extractor. C. Cambie la cubierta con iluminación. D. Cambie la cubierta con iluminación.
4. Modelos con iluminación: La luz parpadea al atenuarla.	A. El atenuador no funciona, o no es adecuado para luces LED.	A. Cambie el atenuador por uno TRIAC recomendedao para luces LED.
