Tools and Materials

Safety Glasses

Tape Measure

Adjustable Wrench

Blade Screwdriver

Pencil

Levels

Thread Sealant

1/4" Ratchet

Plus:

Herramientas y materiales

Lentes de seguridad

Cinta para medir

Llave ajustable

Destornillador plano

Lápiz

Niveles

Cinta selladora de roscas

- Herramientas para perforar orificios

Gracias por elegir los productos Kohler

Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza excederán sus más altas expectativas, dándole satisfacción por años.

Toda la información que aparece en la guía está basada en la información más reciente disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros productos y servicios. Nos reservamos el derecho de efectuar cambios en las características, embalaje o disponibilidad del producto en cualquier momento, sin previo aviso.

Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde Canadá, ó 001-877-680-1310 desde México.

Antes de comenzar

PRECAUCIÓN: Riesgodelesionespersonalesodañosal producto.

Maneje este producto con cuidado. La porcelana vitrificada puede romperse o despostillarse si no se maneja con cuidado.

□ Cumpla con todos los códigos locales de plomería y construcción.
- Consulte los códigos locales y las instrucciones del fabricante para obtener los requisitos de la válvula de descarga.
□ Revise con cuidado el urinario nuevo para determinar si presenta daños.
□ Las dimensiones del producto son nominales y cumplen con las tolerancias establecidas por la norma A112.19.2 de ASME.
□ La preparación del sitio puede requerir herrajes y herramientas adicionales.
☐ Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como se especifica en la lista de precios.

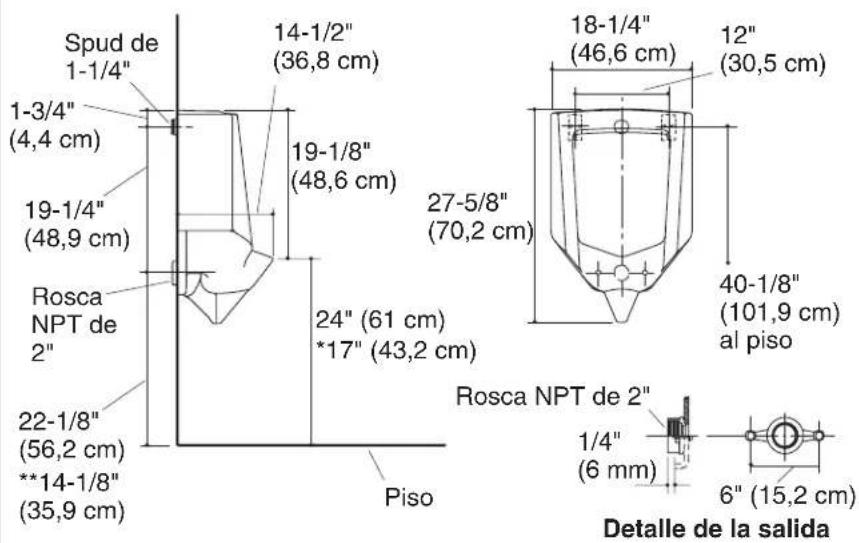

*Altura máxima del borde para cumplir con los requisitos de la ADA. **Altura máxima de la salida para cumplir con los requisitos de la ADA.

14-1/2" (36,8 cm) 21" (53,3 cm) 22-1/8" (56,2 cm) **14-1/8" (35,9 cm) 2-1/4" (5,7 cm) Mín Spud de 1-1/4" 19-1/8" (48,6 cm) Rosca NPT de 2" 24" (61 cm) *17" (43,2 cm) Piso 1/4" (6 mm) 18-1/4" (46,4 cm) 12" (30,5 cm) 27-5/8" (70,2 cm) 40-1/8" (101,9 cm) al piso Rosca NPT de 2" 6" (15,2 cm) Detalle de la salida

Diagrama de instalación (spud superior)

- Las dimensiones de instalación son idénticas si se utiliza un spud de salida opcional de 3".

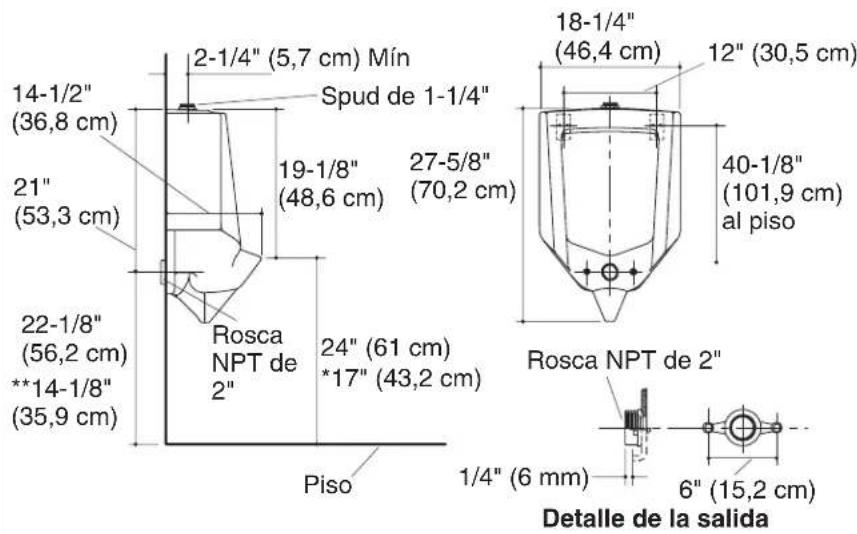

*Altura máxima del borde para cumplir con los requisitos de la ADA. **Altura máxima de la salida para cumplir con los requisitos de la ADA.

Spud de 1-1/4" 1-3/4" (4,4 cm) 19-1/4" (48,9 cm) Rosca NPT de 2" 22-1/8" (56,2 cm) **14-1/8" (35,9 cm) 14-1/2" (36,8 cm) 19-1/8" (48,6 cm) 24" (61 cm) *17" (43,2 cm) Piso 18-1/4" (46,6 cm) 12" (30,5 cm) 27-5/8" (70,2 cm) Rosca NPT de 2" 1/4" (6 mm) 6" (15,2 cm) 40-1/8" (101,9 cm) al piso Detalle de la salida

Diagrama de instalación (spud posterior)

- Las dimensiones de instalación no cambian si se utiliza el opcional spud de salida de 3".

1. Preparación

□ Cierre el suministro de agua.
□ Instale o cambie el lugar de la tubería de suministro y desagüe según sea necesario para cumplir con las dimensiones de la instalación.
□ Instale la llave de paso.
□ Instale la estructura de soporte adecuada para los soportes de suspensión mural, según sea necesario.
□ Determine la ubicación del niple para la tubería de desagüe. Al decidir la longitud del niple, tome en cuenta la longitud del spud de salida del urinario y la penetración de las roscas del collarín hembra en el niple de la tubería de desagüe.

NOTA: Agregue más longitud al niple, para dejar espacio para el empaque.

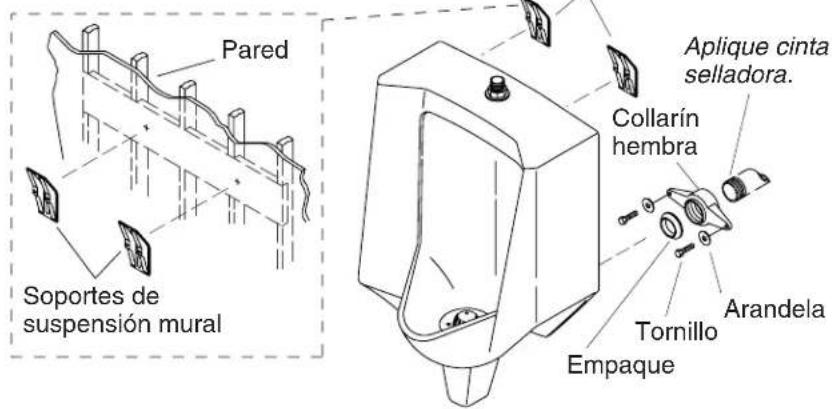

Soportes de suspensión mural instalados

Pared Soportes de suspensión mural Aplique cinta selladora. Collarín hembra Tornillo Arandela Empaque

2. Instale el urinario

PRECAUCIÓN: Riesgodelesionespersonalesodañosal producto. Maneje el producto con cuidado. La porcelana vitrificada puede romperse o despostillarse si no se maneja con cuidado.

PRECAUCIÓN: Riesgodedañosal producto. No apriete demasiado los pernos.

□ Instale los soportes de suspensión mural según el diagrama de instalación.
□ Aplique cinta para rosca a la tubería e instale el collarín hembra a la tubería del desagüe.
Coloque el empaque sobre el collarín hembra, con la superficie cónica orientada lejos del collarín.
□ Con cuidado, coloque el urinario sobre los soportes de suspensión mural.
□ Fije el urinario al collarín hembra utilizando los tornillos y arandelas provistos.

3. Complete la instalación

□ Instale la válvula de descarga según las instrucciones del fabricante.
□ Conecte el suministro de agua y complete las conexiones de la tubería de desagüe.

Complete la instalación (cont.)

□ Abra el suministro de agua.
□ Descargue el sistema y revise toda la instalación para verificar que no haya fugas.
