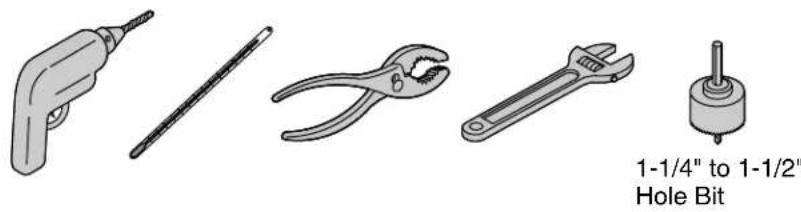

Tools and Materials

Grifería de lavabo de baño

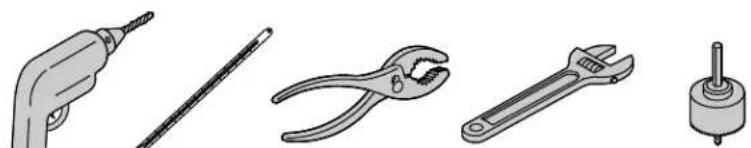

Herramientas y materiales

□ Cumpla todos los códigos locales de plomería y construcción.
□ Cierre el suministro de agua.
□ Esta grifería es para lavabos de baño de un solo orificio.
□ En instalaciones nuevas, instale la grifería y el desagüe en el lavabo antes de instalar el lavabo.
□ La grifería ilustrada en esta guía puede ser diferente del producto que usted haya adquirido. Los pasos de instalación aún aplican.
- Para que esta grifería funcione correctamente, instálela de manera que el sensor apunte directamente hacia el usuario.
□ La grifería está clasificada para 3 VCC, 1 W.

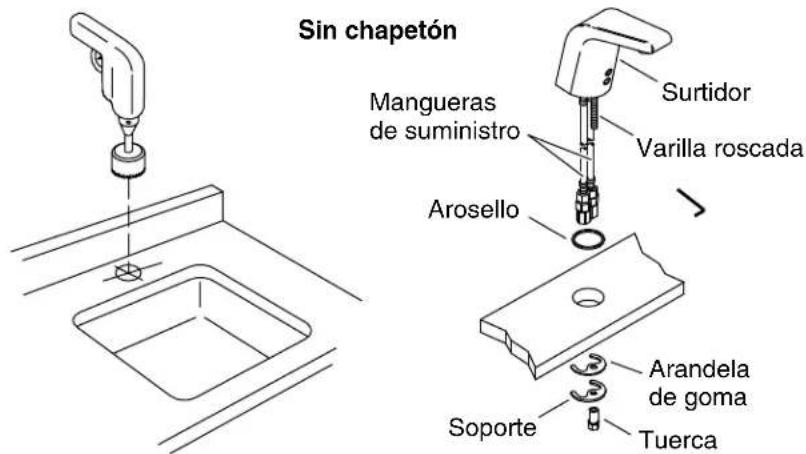

Sin chapetón Mangueras de suministro Surtidor Varilla roscada Arosello Soporte Arandela de goma Tuerca

1. Instalación de la grifería

Prepare el sitio - Modelos de CA e híbridos

NOTA: Antesdetaladrarelorificiodemontaje, tomeencuenta lassiguientesestipulacionesparalacolocacióncorrecta:

☐ Se requiere un orificio de montaje con diámetro de 1-1/4"(32 mm) como mínimo a 1-1/2"(38 mm) como máximo.
Se requiere una distancia mínima de 1-3/4"(44 mm) entre la parte posterior del surtidor y la pared para permitir acceso al tornillo.
□ Se requiere una distancia máxima de 1-1/8"(29 mm) entre el borde del lavabo y la base del surtidor.

Solo para modelos a pilas AAA

NOTA: Al instalar los modelos K-13460, K-13461, K-13466o K-13467 en lavabos de sobreponer (lavabos con el borde sobre la cubierta), la altura máxima del borde del labio del lavabo es 3/4" (19 mm) y la distancia máxima desde el borde del lavabo hasta el borde delantero de la grifería es 1/2"(13 mm).

NOTA: Al instalar los modelos K-13472oK-13473en lavabos de sobreponer, la altura máxima del borde del labio del lavabo es 1-1/4" (32 mm).

NOTA: Antesdetaladrarelorificiodemontaje, tomeencuenta lassiguientesestipulacionesparalacolocacióncorrecta:

Instalación de la grifería (cont.)

☐ Se requiere un orificio de montaje con diámetro de 1-1/4"(32 mm) como mínimo a 1-1/2"(38 mm) como máximo.
□ Se requiere una distancia mínima de 1-3/4"(44 mm) entre la parte posterior del surtidor y la pared para permitir acceso al tornillo.

Instale la grifería

□ Determine el lugar del orificio de montaje.
□ Taladre un orificio a través de la superficie de montaje de acuerdo a las instrucciones del fabricante de la superficie.
□ Instale la varilla roscada a la cara inferior de la grifería.
□ Deslice el arosello por las mangueras flexibles y la varilla roscada, luego asiente el arosello en la ranura en la cara inferior del surtidor.
□ Introduzca el surtidor con las mangueras flexibles y la varilla roscada a través del orificio de montaje.
Por debajo del lavabo, deslice la arandela de goma y el soporte en la varilla roscada.
□ Enrosque la tuerca en cada varilla roscada para fijar la grifería a la superficie de montaje.

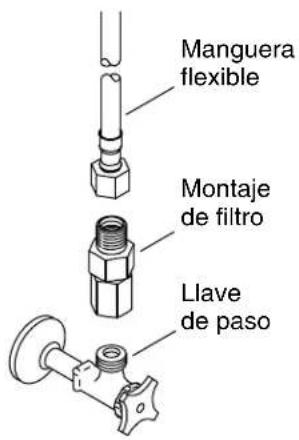

Manguera flexible Montaje de filtro Llave de paso

Alojamiento Rejilla Adaptador

2. Conexiones de suministro

Conecte el montaje de filtro

□ Abra el agua y deje que fluya por las llaves de paso a una cubeta.
□ Cierre el agua.
□ Retire los montajes de filtro de las mangueras de suministro. Luego enrosque un montaje de filtro en cada llave de paso.

Conecte los suministros

□ En modelos con dosmangueras, enrosque la manguera de suministro izquierda al montaje de filtro en la llave de paso del suministro caliente y la manguera de suministro derecha al montaje de filtro en la llave de paso del suministro frío.
□ En modelos con unamanguera,enrosque la manguera de suministro al montaje de filtro en la llave de paso de suministro.
□ Apriete las conexiones con una llave de apriete ajustable pequeña.
□ Abra el agua y deje correr agua al activar la grifería.

NOTA: Para obtener el rendimiento óptimo, limpie los filtros de rejilla periódicamente. Consulte la Guía de mantenimiento.

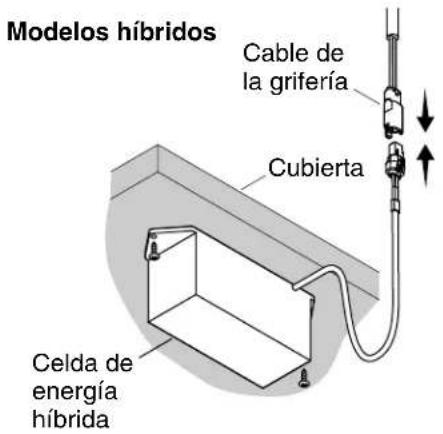

Modelos híbridos Cable de la grifería Cubierta Celda de energía híbrida

3. Instale el suministro eléctrico - Modelos híbridos

NOTA: Evite el área frente al sensor durante 2 minutos después de terminar las conexiones. El sensor no funcionará correctamente si es activado durante los 2 primeros minutos. Desconecte y vuelva a conectar la alimentación eléctrica para restablecer el sensor.

□ Monte la celda de energía híbrida (HEC) bajo la cubierta, con dos tornillos (no provistos).
□ Conecte la HEC al cable de la grifería.
□ Evite el área frente al sensor durante 2 minutos.

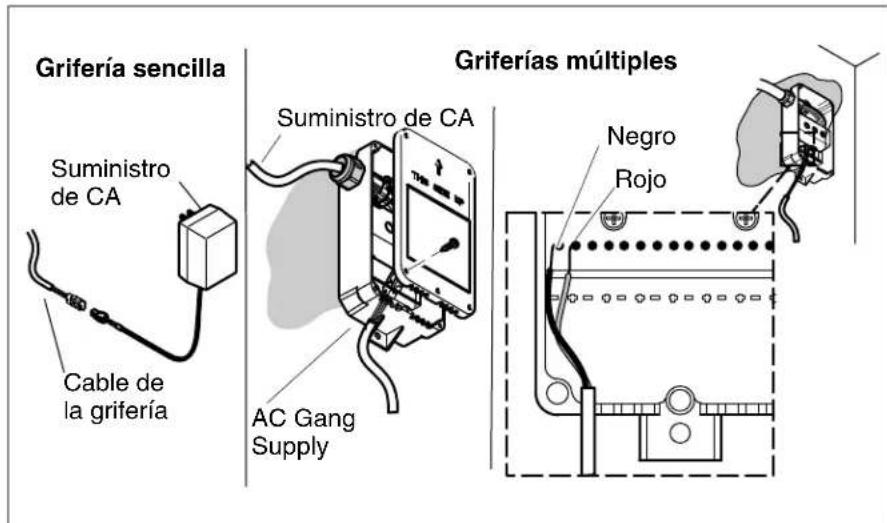

Grifería sencilla Suministro de CA Cable de la grifería Griferías múltiples Suministro de CA AC Gang Supply Negro Rojo

4. Instale la fuente de alimentación de CA

Instalaciones de una grifería sencilla

□ Conecte el cable de la grifería a la fuente de alimentación de CA.
□ Enchufe la fuente de alimentación de CA al tomacorriente de pared.
□ Fije el exceso de cable bajo la encimera.

¡IMPORTANTE! No debe haber nada frente al sensor durante el ciclo de aprendizaje de 2 minutos o la grifería no funcionará correctamente.

□ Espere 2 minutos para que el sensor cicle a través de la distancia de sensor automática.

Instalaciones de griferías múltiples

□ Monte la fuente de alimentación de CA bajo la cubierta con dos tornillos (no provistos). Oriente como se muestra.
□ Retire la tapa.
□ Conecte el cable de la grifería a la grifería.
□ Si es necesario, corte y pele los cables de la fuente de alimentación de CA a longitud.
□ Conecte los extremos pelados al bloque de terminales inferior (TB2) en la caja de la fuente de alimentación.

Instale la fuente de alimentación de CA (cont.)

NOTA: Si se requiere una instalación con cableado directo, continúe en la siguiente sección de instalación.

□ Enchufe la fuente de alimentación de CA al tomacorriente de pared.
□ Fije el exceso de cable bajo la encimera.

¡IMPORTANTE! No debe haber nada frente al sensor durante el ciclo de aprendizaje de 2 minutos, o la grifería no funcionará correctamente.

□ Espere 2 minutos para que el sensor cicle a través de la distancia de sensor automática.

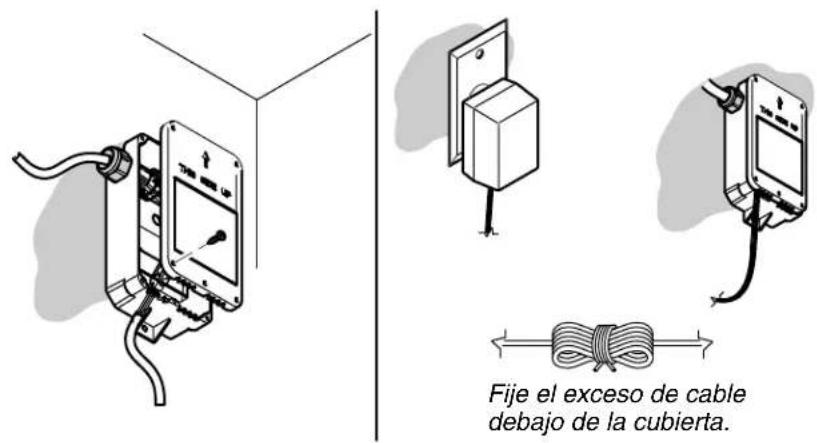

Fije el exceso de cable debajo de la cubierta.

5. Instalación de cableado directo - Solo CA

ADVERTENCIA: Riesgodesacudidaeléctrica. Asegúrese de desconectar la corriente eléctrica antes de realizar el siguiente procedimiento.

□ Afloje los tornillos del bloque de terminales y retire los cables del bloque de terminales superior.
□ Afloje la tuerca externa del protector contra tirones y retire el cable eléctrico.
□ Pase los cables de la fuente de alimentación a través del protector contra tirones y conecte al bloque de terminales superior.

NOTA: Si se requiere una instalación de cableado directo, puede ser necesario cambiar el protector contra tirones de acuerdo al cable que se utilice.

□ Apriete la tuerca del protector contra tirones.
□ Vuelva a colocar la tapa e instale, instale y apriete los cinco tornillos.
□ Encienda la fuente de alimentación de CA.
□ Fije el cable adicional debajo de la cubierta.

¡IMPORTANTE! No debe haber nada frente al sensor durante el ciclo de aprendizaje de 2 minutos, o la grifería no funcionará correctamente.

Instalación de cableado directo - Solo CA (cont.)

□ Espere 2 minutos para que el sensor cicle a través de la distancia de sensor automática.

1244026-2-A Español-9 Kohler Co.

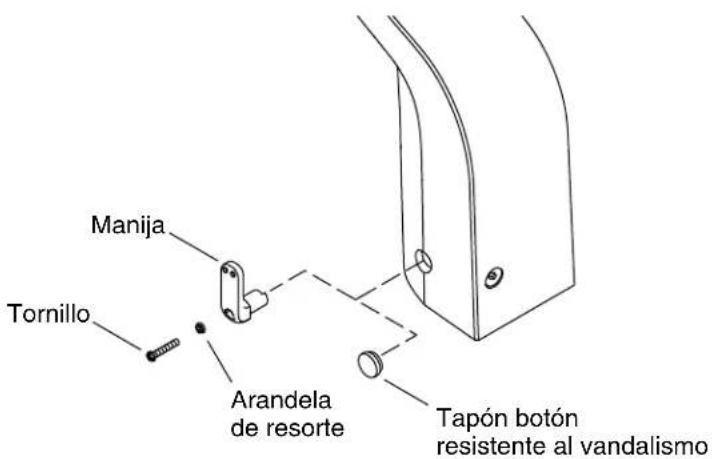

Manija Tornillo Arandela de resorte Tapón botón resistente al vandalismo

6. Ajuste opcional del límite de temperatura

PRECAUCIÓN:Riesgodelesionespersonales.Se podrían producir quemaduras por escaldadura si el límite de temperatura se establece arriba de 120°F (49°C).

NOTA: No es necesario ajustar la temperatura del agua si está por debajo de los 105°F (41°C).

NOTA: Utilice un termómetro que pueda alcanzar 120°F (49°C) o una temperatura superior.

NOTA: Cuando utilice un suministro de agua templada, instale el tapón botón resistente al vandalismo.

Ajuste el límite de temperatura del agua – Instalaciones de manija

□ Abra el agua y ajuste a la posición completamente abierta del agua caliente, girando la manija hacia la parte posterior de la grifería, hasta que no se pueda avanzar más.
□ Mida la temperatura con un termómetro. Si la temperatura es mayor de 105°F (41°C), siga los pasos siguientes.

AVISO: No gire la manija al retirar el tornillo.

□ Utilice la llave hexagonal de 2,5 mm provista para retirar el tornillo de la manija y guárdelo.
□ Retire y guarde la manija con la arandela de resorte.

Ajuste opcional del límite de temperatura (cont.)

☐ Inserte la manija en la temperatura máxima deseada. Silamanija seinsertahorizontalmente: Esta es la temperatura caliente máxima, donde el agua estará a la misma temperatura que el agua del suministro de agua caliente. Silamanijaseinserta verticalmente (semuestra): Esta es la temperatura fría máxima, donde el agua estará a la misma temperatura que el agua del suministro del agua fría.

AVISO: No gire la manija al volver a instalar el tornillo.

□ Vuelva a instalar la arandela de resorte en la manija, luego fije la manija a la grifería.

□ Fije la manija a la grifería con el tornillo.

Ajuste el límite de temperatura del agua – Instalaciones resistentes al vandalismo

NOTA: Si va a instalar el tapón botón resistente al vandalismo, guarde la manija para ajustar la temperatura del agua en un futuro.

□ Mediante la manija, ajuste el agua hasta que alcance la temperatura deseada.
□ Utilice la llave hexagonal de 2,5 mm provista para retirar el tornillo, la arandela de resorte y la manija, y guárdelos.
□ Coloque el tapón botón resistente al vandalismo y presione con firmeza en su lugar.

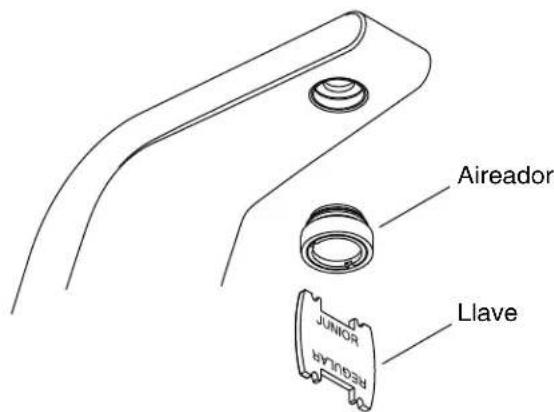

Aireador JUNIOR LEAVEL Llave

7. Verificación de la instalación

□ Con la llave provista, retire el aireador del surtidor.
□ Si aplica, retire la tapa del desagüe.
□ Abra el suministro de agua y verifique que no haya fugas. Haga los ajustes necesarios.
□ Deje correr agua por el surtidor durante aproximadamente 1 minuto para eliminar los residuos. Verifique que no haya fugas y ajuste según sea necesario.
□ Tape provisionalmente los sensores de la grifería o cierre los suministros de agua.
□ Con la llave provista, vuelva a instalar el aireador al surtidor.
□ Destape los sensores de la grifería o abra los suministros de agua.
