MANUAL DE USUARIO Coralais K-15135-S KOHLER
Français, page" Français-1" Español, página" Español-1"
THE BOLD LOOK OF KOHLER®
1011610-2-D
Tools and Materials
Plus:
- Emery Paper
Plumbers Putty
Thread Sealant
Before You Begin
Surtidores de bañera
Herramientas y materiales
Más:
- Papel lija
Masilla de
plomería
Cinta
selladora de
roscas
Antes de comenzar
□ Cumpla todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
1. Prepare el sitio
¡IMPORTANTE! Fije las tuberías a la estructura de postes.
□ Instale o cambie la ubicación de los suministros de agua lo que sea necesario.
NOTA: Una instalación típica de bañera y ducha emplea adaptadores y tubos de cobre de 1/2".
□ Use cinta selladora de roscas en todas las conexiones roscadas.
□ Instale temporalmente nipples de 1/2"en los codos de la bañera y la ducha, que sobresalgan por lo menos 2"(51 mm) de la pared acabada.
□ Abra el suministro de agua y verifique que no haya fugas.
□ Termine la pared acabada.
Surtidores roscados


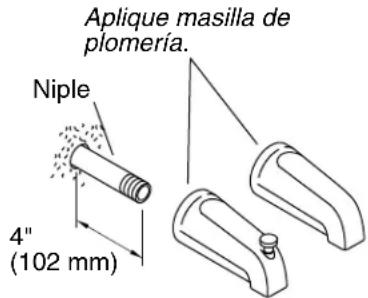

Aplique masilla de plomería. Niple 4" (102 mm)


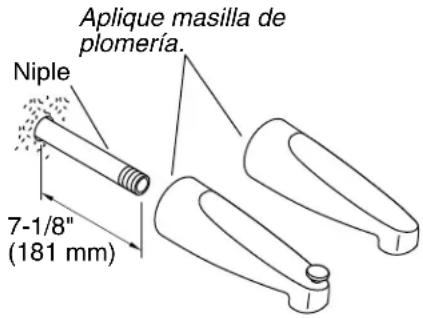

Niple Aplique masilla de plomería. 7-1/8" (181 mm)Surtidores de tamaño estándar Surtidores grandes
2. Instale el surtidor roscado
NOTA: Las siguientes instrucciones son solo para instalaciones de surtidores roscados. En instalaciones de surtidores deslizantes, proceda a la siguiente sección.
□ Retire el niple provisional.
☐ Si va a instalar el surtidor estándar, aplique sellador de roscas e instale un niple con rosca NPT de 1/2", de modo que sobresalga 4"(102 mm) de la pared acabada, hasta el codo de la bañera.
☐ Si va a instalar el surtidor de 8"(203 mm), aplique sellador de roscas e instale un niple con rosca NPT de 1/2", de modo que sobresalga 7-1/8"(181 mm) de la pared acabada, hasta el codo de la bañera.
□ Aplique un hilo continuo de masilla de plomería o de otro sellador en la parte posterior del chapetón de acuerdo a las instrucciones del fabricante.
□ Aplique sellador de roscas al niple e instale el surtidor en el niple.
□ Apriete cuidadosamente con una llave de correa limpia.
□ Limpie el exceso de masilla.
Surtidores de montaje deslizante


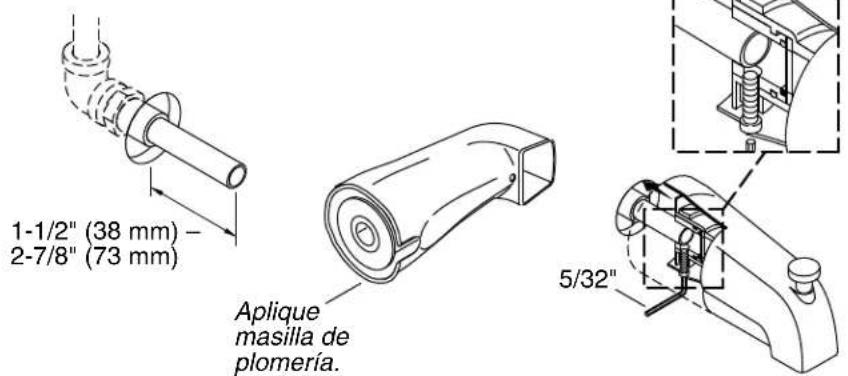

1-1/2" (38 mm) - 2-7/8" (73 mm) Aplique masilla de plomería. 5/32"3. Instale el surtidor de montaje deslizante
NOTA: Las siguientes instrucciones son solo para instalaciones de surtidores deslizantes. En instalaciones de surtidores roscados, proceda a la siguiente sección.
□ Retire el niple provisional del codo de la bañera.
□ Instale un tubo que sobresalga de 1-1/2" a 2-7/8" de la pared acabada.
□ Con papel de lija retire las rebabas que pudiera haber, y alise el borde de la tubería de cobre.
□ Afloje el tornillo de fijación con una llave hexagonal de 5/32".
□ Deslice el surtidor en el tubo de cobre, empuje la base del surtidor contra la pared acabada, y con cuidado vuelva a apretar el tornillo de fijación. No apriete demasiado el tornillo de fijación.
□ Limpie el exceso de masilla de plomería o sellador.
