MANUAL DE USUARIO Antique K-138 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

116585-2-BB

THE BOLD LOOK OF KOHLER®

Guía de instalación Grifería monobloc de lavabo

Herramientas y materiales

Llave ajustable

Sierra para metales o cortatubos

Masilla de plomería

Cinta selladora de roscas

Llave/s de paso y tubos

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
Para que la varilla del tirador funcione correctamente, deje un espacio de 2-3/4" (7 cm) entre el centro de la grifería y la pared o el lavabo.
□ Revise atentamente los tubos de suministro y de desagüe para ver si están dañados. Reemplácelos de ser necesario.
- Esta grifería está diseñada para utilizarse con lavabos de un solo orificio. Si se va a instalar la grifería en un lavabo de tres orificios, utilice el chapetón opcional.
□ En las instalaciones nuevas, instale la grifería antes de instalar el lavabo.

Antes de comenzar (cont.)

□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

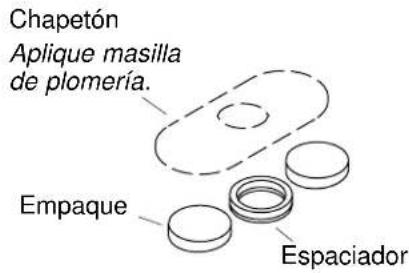

Chapetón Aplique masilla de plomería. Empaque Espaciador

Lavabos de tres orificios

1. Instale el chapetón

NOTA: Los lavabos de un sólo orificio no necesitan chapetón, espaciador ni empaque. Utilice la arandela de goma solamente.

Lavabos de tres orificios

□ Instalación sobre mármol o plástico: No use masilla de plomería. Retire el papel protector de los empaques y presiónelos sobre los dos orificios exteriores del lavabo.
□ Instalación sobre cualquier otro material: Aplique una tira de masilla de plomería u otro sellador debajo del chapetón según las instrucciones del fabricante.
Coloque el espaciador sobre el orificio central del lavabo, de manera que la superficie del empaque esté orientada hacia abajo.
□ Coloque el chapetón sobre los tres orificios del lavabo.

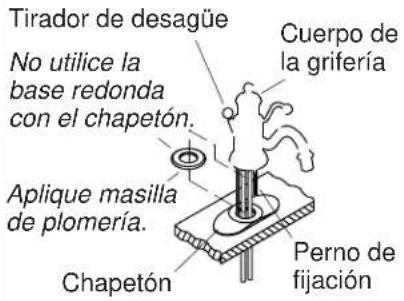

Tirador de desagüe No utilice la base redonda con el chapetón. Cuerpo de la grifería Aplique masilla de plomería. Chapetón Perno de fijación

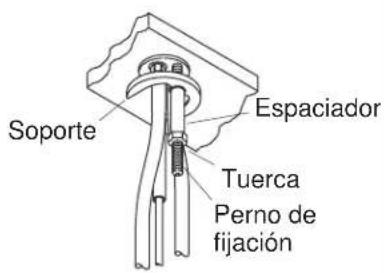

Soporte Espaciador Tuerca Perno de fijación

2. Instalación de la grifería

Todos los lavabos

□ Enrosque el perno de fijación en la parte inferior del cuerpo de la grifería.
□ Instalaciones con chapetón: Monte la grifería en el orificio del lavabo. Inserte la varilla del tirador de desagüe dentro del cuerpo de la grifería.
□ Instalación sin chapetón: Aplique masilla de plomería u otro sellador en la parte inferior de la base redonda, según las instrucciones de fabricante. Encaje la base redonda sobre la grifería. Coloque la grifería y la base redonda a través del orificio del lavabo. Inserte la varilla del tirador de desagüe dentro del cuerpo de la grifería.
□ Todas las instalaciones: Instale el soporte y el espaciador en el perno de fijación y enrosque la tuerca en su lugar. Coloque la grifería y apriete bien la tuerca.
□ Elimine el exceso de masilla de plomería del chapetón o de la base redonda.

3. Elija el tipo de desagüe

• Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su grifería.
  □ Siga las instrucciones del estilo de su desagüe.

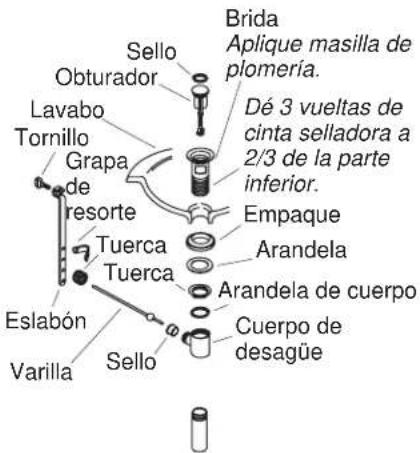

Brida Aplique masilla de plomería. Sello Obturador Lavabo Tornillo Grapa de resorte Tuerca Tuerca Eslabón Varilla Sello Dé 3 vueltas de cinta selladora a 2/3 de la parte inferior. Empaque Arandela Arandela de cuerpo Cuerpo de desagüe

4. Instalación del desagüe - Estilo A

□ Retire el material protector de la brida.
□ Cubra dos tercios de la parte inferior de las roscas en la brida dando tres vueltas con cinta selladora.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Inserte la brida en el orificio de desagüe del aparato sanitario.
□ Monte el empaque (con la parte cónica hacia arriba) y la arandela en la brida, y enrosque la tuerca en la brida parcialmente. No apriete la tuerca completamente en este momento.
□ Instale la arandela del cuerpo y el cuerpo de desagüe con el orificio de sellado orientado hacia el dorso del aparato sanitario, y apriete bien la tuerca. Tenga cuidado de no rayar el acabado.
□ Elimine el exceso de masilla de plomería o sellador.
□ Introduzca el obturador en la brida.
□ Inserte el sello dentro del orificio de sellado en el cuerpo.

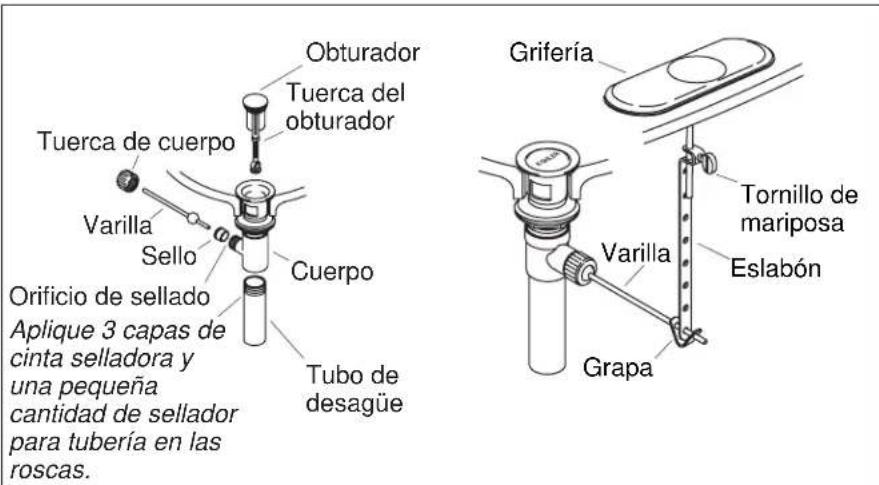

Obturador Tuerca del obturador Tuerca de cuerpo Varilla Sello Orificio de sellado Aplique 3 capas de cinta selladora y una pequeña cantidad de sellador para tubería en las roscas. Cuerpo Tubo de desagüe Grifería Tornillo de mariposa Eslabón Varilla Grapa

5. Termine la instalación del desagüe - Estilo A

□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Fije con la tuerca del cuerpo.
Retire y ajuste el obturador de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, afloje la tuerca del obturador y acorte o extienda el obturador cuanto sea necesario. Apriete la tuerca del obturador.
□ Dé tres vueltas a las roscas del tubo de desagüe con cinta selladora y aplique una pequeña cantidad de sellador para tuberías a las roscas.
□ Enrosque el tubo de desagüe en el cuerpo y apriételo bien.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla.
□ Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
- Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo A (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga por el orificio del tirador de desagüe.

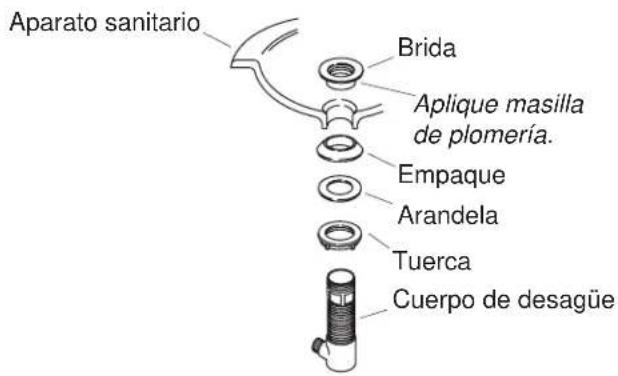

Aparato sanitario Brida Aplique masilla de plomería. Empaque Arandela Tuerca Cuerpo de desagüe

6. Instalación del desagüe - Estilo B

□ Retire la cubierta protectora de la brida.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Monte la tuerca, la arandela plana y el empaque cónico (con la parte cónica hacia arriba) por completo en el cuerpo.
- Inserte el cuerpo de desagüe en el orificio de desagüe por la parte inferior del aparato sanitario.
□ Apriete bien la brida en el cuerpo de desagüe con la mano por la parte superior del aparato sanitario.
□ Asegúrese de que el orificio de sellado del cuerpo de desagüe esté orientado hacia el dorso del aparato sanitario y apriete bien la tuerca.
□ Elimine el exceso de masilla de plomería o sellador.

Obturador Varilla del obturador Brida Tuerca Tornillo de mariposa Cuerpo Sello Eslabón Aplique sellador de roscas. Varilla Tuerca Tubo de desagüe Grapa

7. Termine la instalación del desagüe - Estilo B

□ Empuje el sello dentro del orificio de sellado en el cuerpo.
□ Introduzca el obturador en la brida.
□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Apriete la tuerca del cuerpo a mano.
Retire y ajuste el obturador cuanto sea necesario, de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, gire la varilla roscada del obturador hacia dentro o fuera según sea necesario. Vuelva a apretar la tuerca del obturador.
□ Aplique cinta selladora de roscas a las roscas del tubo de desagüe y enrosque el tubo de desagüe en el cuerpo. Apriete bien el tubo de desagüe.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla. Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
- Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - Estilo B (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga 1/2" (1,3 cm) por el orificio del tirador de desagüe.

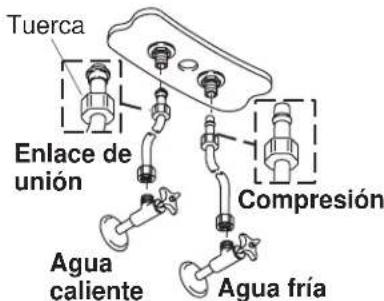

Tuerca Enlace de unión Compresión Agua caliente Agua fría

8. Conexiones de suministro

□ Si el lavabo no está instalado, instálelo en este momento. Siga las instrucciones del fabricante del lavabo.
□ Identifique el tipo de conexión del suministro.
□ Conecte los tubos de suministro a las llaves de paso. (El lado izquierdo es para el agua caliente y el derecho, para el agua fría.)
□ Apriete todas las conexiones con una llave.

Surtidor Aireador

9. Verificación de la instalación

□ Conecte el tubo de desagüe y el sifón tipo P.
□ Asegúrese de que todas las conexiones estén apretadas.
□ Retire el aireador y elimine los residuos.
□ Abra el desagüe.
□ Abra el suministro principal de agua y verifique que no haya fugas. Repare según sea necesario.
□ Abra la grifería y deje que el agua corra por el surtidor un minuto aproximadamente para eliminar los residuos. Verifique que no haya fugas y repare de ser necesario.
□ Cierre la grifería y vuelva a instalar el aireador.
