MANUAL DE USUARIO Antique K-330 KOHLER
Los números de productos seguidos de
M corresponden a México (Ej. K-12345M)
Español, página" Español-1"
112562-2-BB
THE BOLD LOOK OF KOHLER®
Tools and Materials
Plumbers Putty
Adjustable Wrenches
Strap Wrench
Guía de instalación Surtidor mural de bañera
Herramientas y materiales
Masilla de
plomería
Llaves
ajustables
Llave de
correa
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ La empresa Kohler se reserva el derecho de modificar el diseño de los productos sin aviso, tal como se especifica en la lista de precios.
□ Determine el lugar de instalación del surtidor, e instale la estructura de soporte necesaria.
□ Cuando instale un surtidor con un desviador, instale un niple provisional de 3/4" (ó 1/2") que sobresalga 2" (5,1 cm) como mínimo de la pared acabada.
□ Cuando instale un surtidor sin desviador, instale un niple provisional de 1/2" que sobresalga 2" (5,1 cm) como mínimo de la pared acabada.
□ Fije bien los componentes de la bañera a la estructura.
□ Abra el agua y verifique que no haya fugas. Repare de ser necesario.

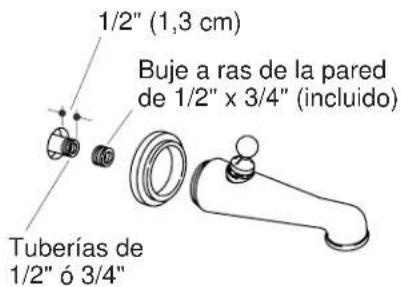

Cuando instale un surtidor con un desviador:
□ Retire el niple provisional.
□ Si se utilizan tuberías de 3/4", instale un niple de 3/4" que sobresalga 1/2" (1,3 cm) de la pared acabada.
☐ Si se utilizan tuberías de 1/2", se debe instalar el buje reductor incluido de 3/4" a 1/2" en este momento. Instale un niple de 1/2" de modo que sobresalga 1/2" (1,3 cm) de la pared acabada.
□ Aplique una tira de masilla de plomería u otro sellador en la parte posterior de la brida del surtidor, según las instrucciones del fabricante.
□ Deslice la brida del surtidor por el surtidor.
□ Aplique cinta selladora de roscas en el niple e instale el surtidor en el niple.
□ Apriete cuidadosamente con una llave de correa limpia.
Cuando instale un surtidor sin desviador:
□ Retire el niple provisional.
□ Instale un niple de 1/2" de modo que sobresalga 6-1/4" (15,9 cm) de la pared acabada.
□ Aplique una tira de masilla de plomería u otro sellador en la parte posterior de la brida del surtidor, según las instrucciones del fabricante.
Instale el surtidor (cont.)
□ Deslice la brida del surtidor por el surtidor.
□ Aplique cinta selladora de roscas en el niple e instale el surtidor en el niple.
□ Apriete cuidadosamente con una llave de correa limpia.
112562-2-BB
112562-2-BB
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
THE BOLD LOOK
OF KOHLER.
©2004 Kohler Co.
112562-2-BB
